11.2.- REACTEURS CHIMIQUES
CHEMICAL REACTORS - QR

SYSTEMES INNOVANTS

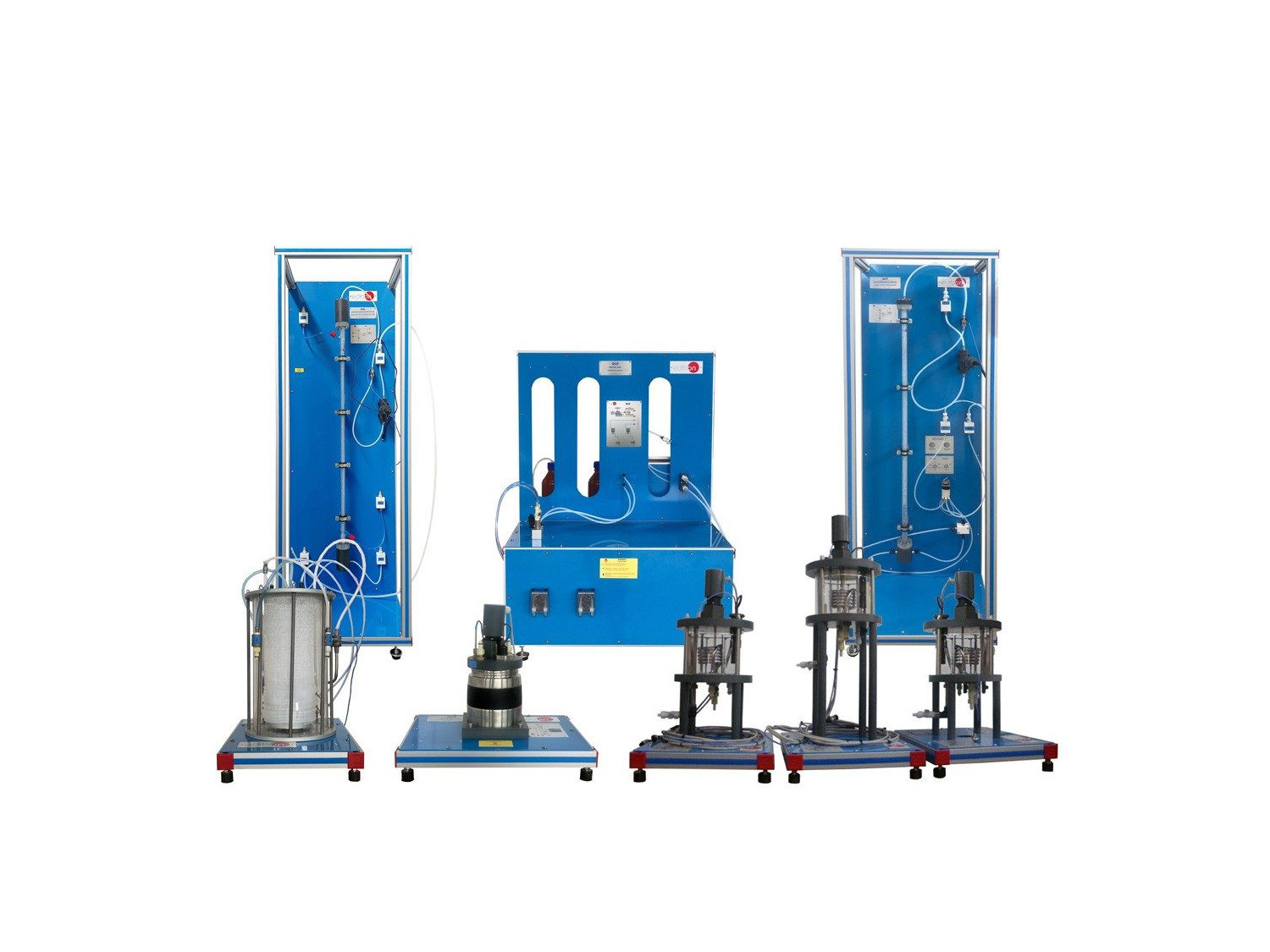

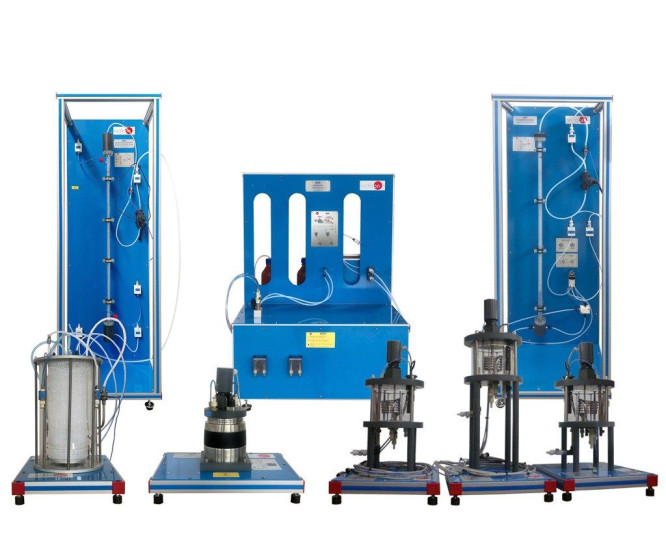

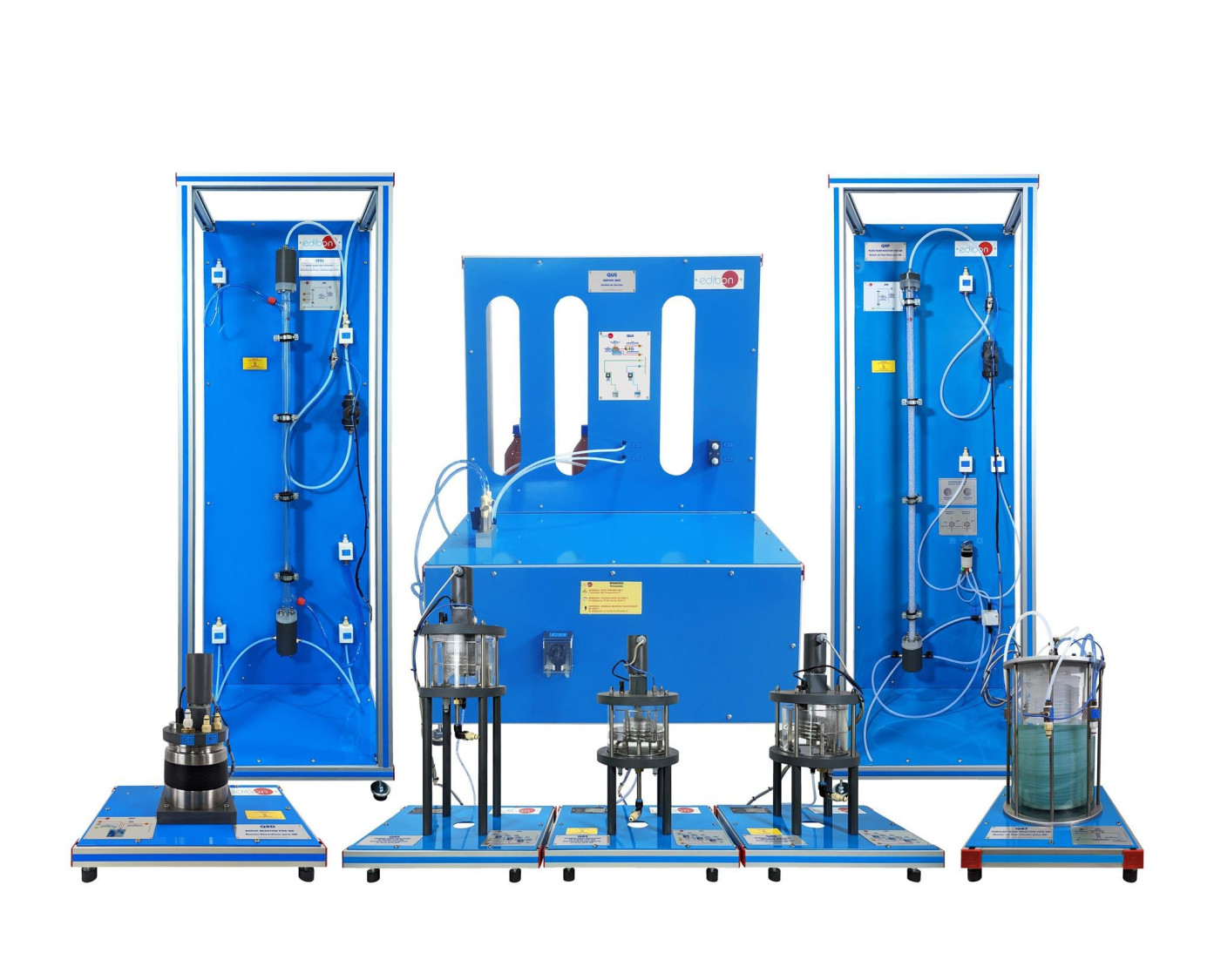

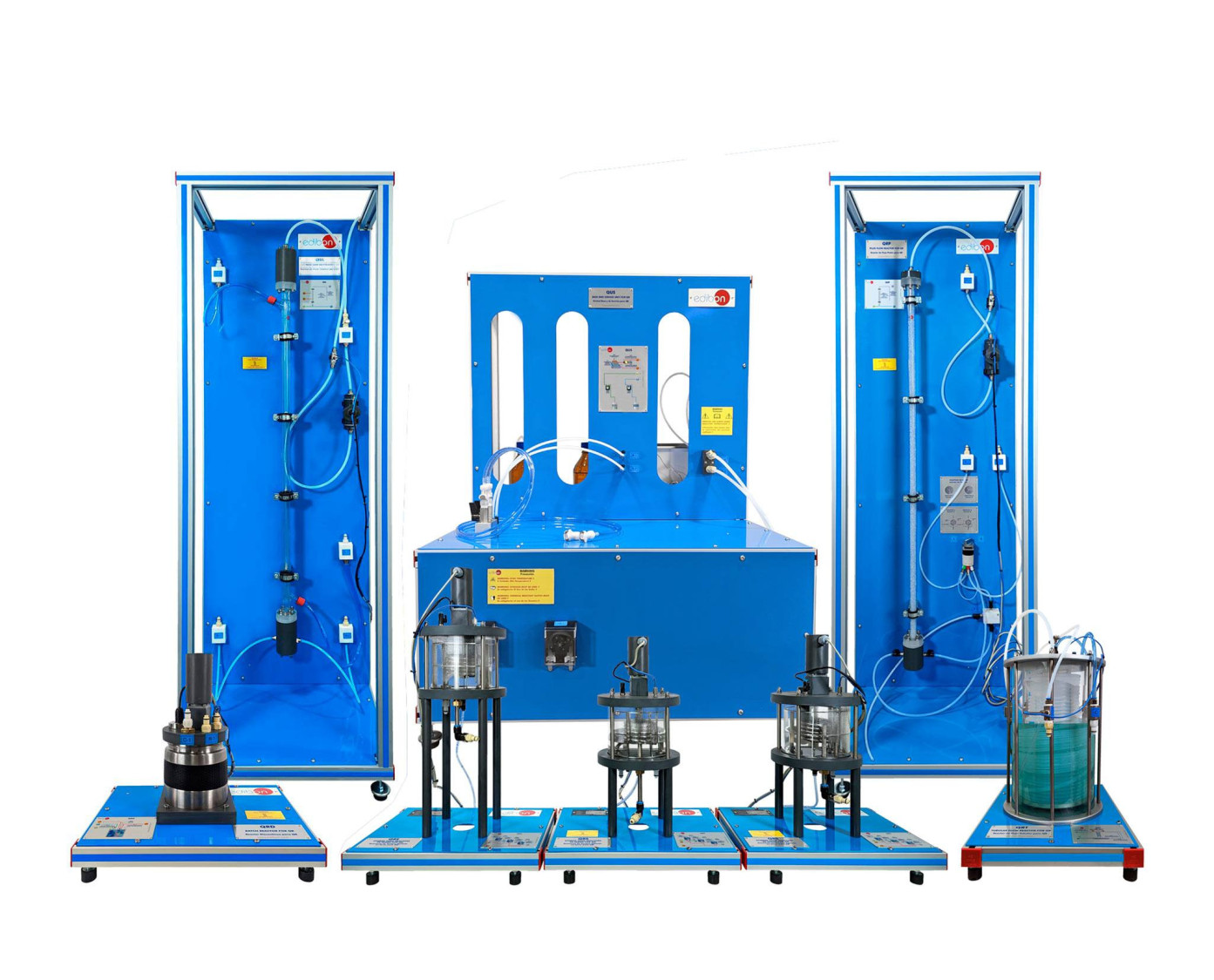

Le Réacteurs Chimiques, "QR", a été conçu par EDIBON pour l’étude et la comparaison de différents types de réacteurs chimiques d’une manière simple et facile, permettant ainsi, à petite échelle, d’effectuer les études et les pratiques nécessaires pour comprendre le fonctionnement des réacteurs.

Voir description générale

Description Générale

Le Réacteurs Chimiques, "QR", a été conçu par EDIBON pour l’étude et la comparaison de différents types de réacteurs chimiques d’une manière simple et facile, permettant ainsi, à petite échelle, d’effectuer les études et les pratiques nécessaires pour comprendre le fonctionnement des réacteurs.

Ces réacteurs permettent la comparaison de différents types de réacteurs chimiques, et avec chaque type de réacteur, l’étude de l’influence de la température de réaction et du temps de résidence est possible, grâce au bain thermostatique, aux deux réservoirs de 1 l et aux deux pompes de régulation pouvant atteindre 3 l/min inclus dans la fourniture.

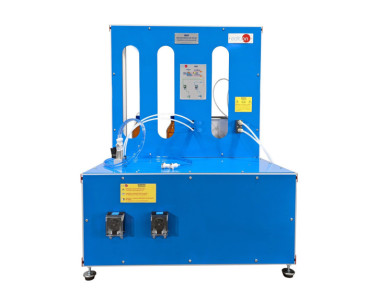

L'Unité de Service pour QR, "QUS", fournit les éléments nécessaires au fonctionnement des différents réacteurs.

Elle assure les fonctions suivantes :

  • Alimentation en réactifs : composée de deux récipients en Pyrex de 1 litre situés à l’arrière, de deux pompes doseuses pouvant aller jusqu’à 3 l/h, et de toutes les connexions nécessaires.
  • Contrôle de la température : composé d’un bain thermostatique et d’une pompe d’impulsion.
  • Système de positionnement et de changement de réacteur rapide et facile à réaliser.
  • Cette unité permet l’alimentation en réactifs et le contrôle de la température des réacteurs d’un volume allant jusqu’à 1,5 l.

Accessoires

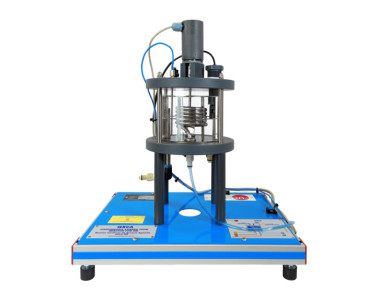

CONTINUOUS STIRRED TANK REACTOR FOR QR - QRCA
  • QRCA
Available
11.2.- REACTEURS CHIMIQUES

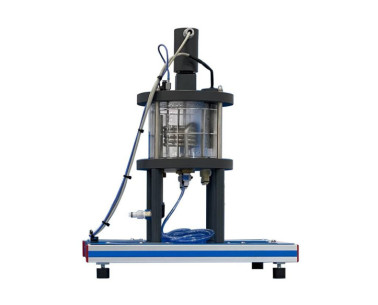

QRCA
Réacteur à Réservoir Continu Agité pour QR
Le Réacteur Comtinu à Réservoir Agité pour QR, "QRCA", conçu par EDIBON, fournit un environnement contrôlé pour l’étude cinétique détaillée des réactions chimiques homogènes liquide-liquide.Ce type de réacteur, également connu sous le nom de CSTR...
Voir l'Unité
TUBULAR FLOW REACTOR FOR QR - QRT
  • QRT
Available
11.2.- REACTEURS CHIMIQUES
QRT
Réacteur à Flux Tubulaire pour QR
Le Réacteur à Écoulement Tubulaire pour QR, "QRT", a été conçu par EDIBON pour mener l’étude cinétique des réactions homogènes liquide-liquide.Dans cette unité, un flux continu de réactifs est passé à travers, se mélangeant et réagissant pendant...
Voir l'Unité

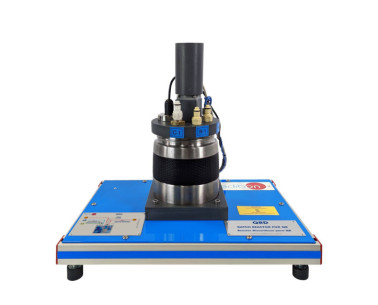

BATCH REACTOR FOR QR - QRD
  • QRD
Available
11.2.- REACTEURS CHIMIQUES
QRD
Réacteur Discontinu pour QR
L'Réacteur Discontinu pour QR, "QRD", conçue par EDIBON, permet l’étude et l’analyse cinétique des réactions homogènes liquide-liquide, ainsi que la démonstration des réactions adiabatiques et isothermes.Cette unité offre une large gamme...
Voir l'Unité

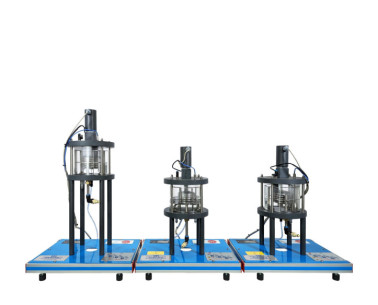

STIRRED TANK REACTORS IN SERIES FOR QR - QRS
  • QRS
Available
11.2.- REACTEURS CHIMIQUES

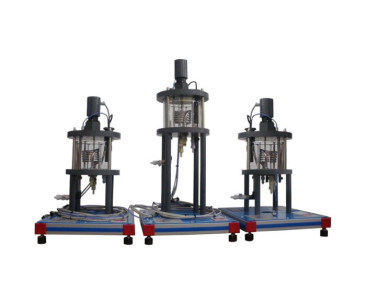

QRS
Réacteurs à Cuve Agitée de Série pour QR
Les Réacteurs à Cuve Agitée de Série pour QR, "QRS", conçus par EDIBON, conçus par EDIBON, sont des unités polyvalentes pour l’étude cinétique des réactions homogènes liquide-liquide. Ce type de réacteur permet à l’écoulement de sortie d’un...
Voir l'Unité

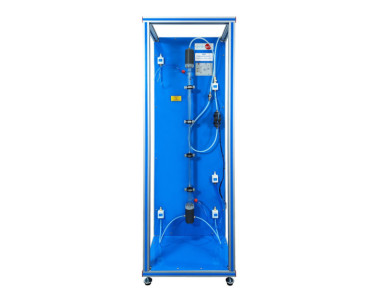

LAMINAR FLOW REACTOR FOR QR - QRL
  • QRL
Available
11.2.- REACTEURS CHIMIQUES

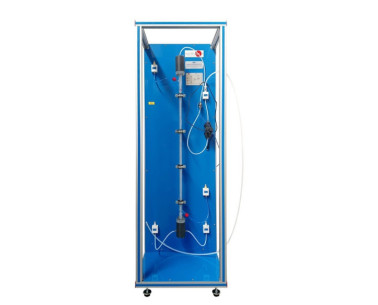

QRL
Réacteur à Flux Laminaire por QR
Le Réacteur à Flux Laminaire pour QR, "QRL", conçu par EDIBON, permet de déterminer les équations cinétiques de diverses réactions, telles que l’hydrolyse basique de l’acétate d’éthyle, et de calculer les constantes cinétiques clés. Les réacteurs...
Voir l'Unité

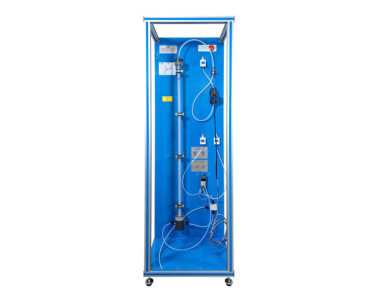

PLUG FLOW REACTOR FOR QR - QRP
  • QRP
Available
11.2.- REACTEURS CHIMIQUES
QRP
Réacteur à Flux Piston pour QR
Le Réacteur à Flux Piston por QR, "QRP", conçu par EDIBON, permet d’étudier et d’investiguer la cinétique des réactions et le comportement de l’écoulement dans les systèmes chimiques. Un réacteur à écoulement piston est un type de réacteur...
Voir l'Unité

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

Pratiques à effectuer avec le Réacteur Continu à Réservoir Agité pour QR (QRCA):

  1. Détermination des conductivités ioniques.
  2. Opération par lots. Obtention de l’ordre de réaction par rapport à l’éthylacétate. Méthode de la vitesse initiale.
  3. Opération par lots. Obtention de l’ordre de réaction par rapport à l’hydroxyde de sodium. Méthode de la vitesse initiale.
  4. Opération par lots. Calcul de la constante de vitesse. Constante de la concentration initiale de l’hydroxyde de sodium.
  5. Fonctionnement par lots. Calcul de la vitesse constante. Concentration initiale constante de l’éthylacétate.
  6. Formulation de l’équation de vitesse.
  7. Fonctionnement en discontinu. Variation de la constante cinétique en fonction de la température. Équation d’Arrhenius.
  8. Fonctionnement en discontinu. Conversion théorique et expérimentale comparative. Écart par rapport à l’idéalité.
  9. Opérations par lots. Effets du mélange.
  10. Fonctionnement en continu.
  11. Fonctionnement continu. Effets de mélange.
  12. Système de mesure de la conductivité : conductimètre.
  13. Variation de la conversion en fonction du temps de séjour.
  14. Distribution du temps de séjour.
  15. Détermination de la constante de vitesse de réaction.

Pratiques à effectuer avec le Réacteur à Écoulement Tubulaire pour QR (QRT):

  1. Analyse des réactifs et des produits.
  2. Détermination des conductivités ioniques.
  3. Conversion théorique du réacteur tubulaire.
  4. Détermination expérimentale de la conversion du réacteur tubulaire.
  5. Dépendance du temps de séjour.
  6. Détermination de l’ordre de réaction.
  7. Dépendance de la constante de vitesse et de la conversion avec la température.
  8. Système de mesure de la conductivité : conductimètre.
  9. Vidange complète de l’unité.
  10. Détermination de la constante de vitesse de réaction.

Pratiques à effectuer avec le Réacteur Discontinu pour QR (QRD):

  1. Détermination des conductivités ioniques.
  2. Opération par lots. Calcul de l’ordre de réaction par rapport à l’acétate d’éthyle. Méthode de la vitesse initiale.
  3. Opération par lots. Détermination de l’ordre de la réaction par rapport à l’hydroxyde de sodium. Méthode des vitesses initiales.
  4. Opération par lots. Détermination de la constante de vitesse, la concentration initiale de l’hydroxyde de sodium est constante.
  5. Opération par lots. Détermination de la constante de vitesse, la concentration initiale de l’acétate d’éthyle est constante.
  6. Formulation de l’équation de vitesse.
  7. Fonctionnement en discontinu. Variation de la constante cinétique lorsque la température n’est pas constante : équation d’Arrhenius.
  8. Fonctionnement en discontinu. Comparaison de la conversion théorique et de la conversion théorique et expérimentale : Écart par rapport à l’idéalité.
  9. Calcul du coefficient de transfert de chaleur de la bobine.
  10. Calcul de l’enthalpie de la réaction d’hydrolyse.
  11. Opération par lots. Effets de mélange.
  12. Système de mesure de la conductivité : conductimètre.

Pratiques à effectuer avec le Réacteurs à Cuve Agitée de Série pour QR (QRS):

  1. Étude du comportement dynamique des réacteurs à cuve agitée en en série.
  2. Détermination des conductivités ioniques.
  3. Influence du débit.
  4. Travailler avec un seul réacteur en continu.
  5. Travail avec un seul réacteur en continu avec effets de mélange.
  6. Travail avec trois réacteurs en continu.
  7. Effet d’un changement d’entrée par paliers.
  8. Réponse à un changement d’impulsion.
  9. Investigation de la constante de temps à l’aide d’une bobine à temps mort.

Pratiques à effectuer avec le Réacteur à Flux Laminaire pour QR (QRL):

  1. Détermination de la distribution des temps de séjour dans le réacteur.
  2. Effet du débit et de la concentration de l’alimentation sur la détermination du schéma d’écoulement.
  3. Conversion en régime permanent pour une réaction à écoulement laminaire.
  4. Effet du débit et de la concentration de l’alimentation sur la conversion en régime permanent.
  5. Démonstration du schéma d’écoulement dans le réacteur et comparaison avec le modèle théorique.
  6. Effet de la température sur la caractérisation de l’écoulement laminaire.
  7. Détermination de la conversion en régime permanent d’une réaction du second ordre.
  8. Caractérisation du schéma d’écoulement dans un réacteur à écoulement laminaire.
  9. Système de mesure de la conductivité : conductimètre.

Pratiques à effectuer avec le Réacteur à Flux Piston pour QR (QRP):

  1. Détermination de la distribution des temps de séjour dans le réacteur.
  2. Effet du débit et de la concentration de l’alimentation sur la détermination du schéma d’écoulement.
  3. Étude de la réponse du réacteur à différentes perturbations : changement par étapes et par impulsions.
  4. Effet du débit et de la concentration d’alimentation sur la conversion en régime permanent.
  5. Démonstration de la configuration de l’écoulement dans le réacteur et comparaison avec le modèle théorique.
  6. Détermination de la conversion en régime permanent d’une réaction du second ordre.
  7. Compréhension des principes des techniques de traçage dans la caractérisation de l’écoulement.
  8. Système de mesure de la conductivité : conductimètre.
Voir plus

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. Plusieurs autres exercices peuvent être faits et conçus par l’utilisateur.
