QRC Réacteurs Chimiques, Contrôlés par Ordinateur (PC)

11.2.- REACTEURS CHIMIQUES
COMPUTER CONTROLLED CHEMICAL REACTORS - QRC

SYSTEMES INNOVANTS

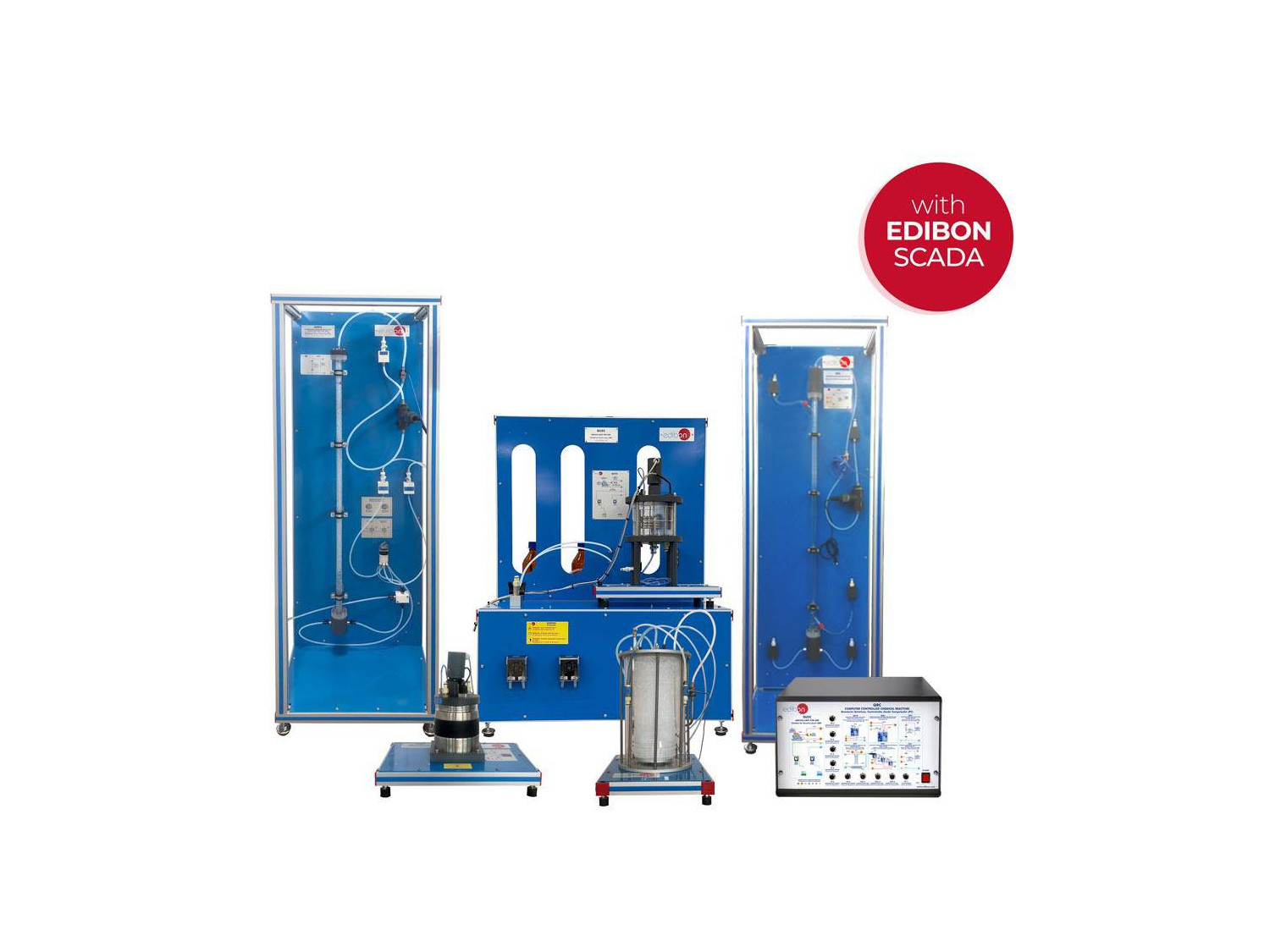

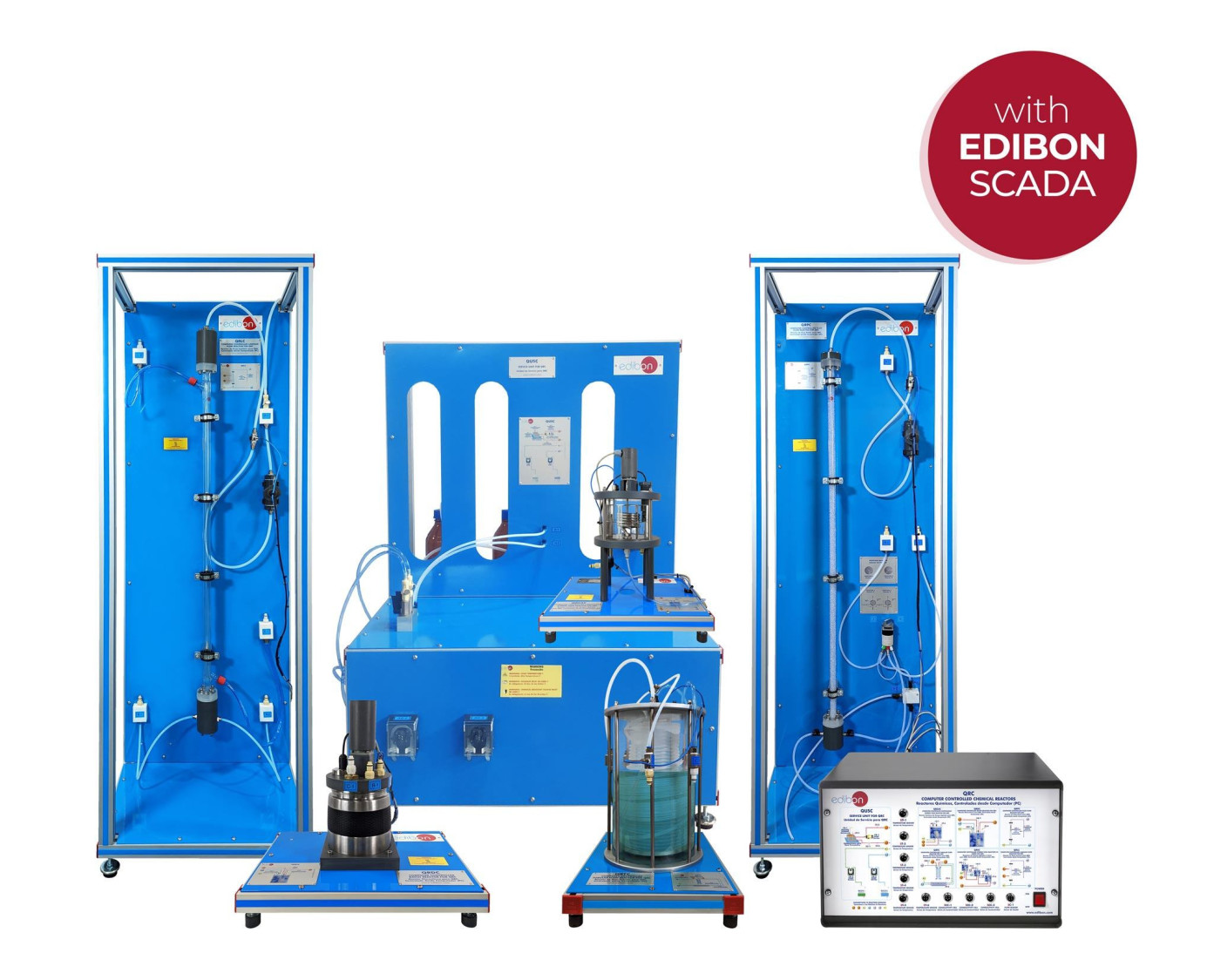

Le Réacteurs Chimiques, Contrôlés par Ordinateur (PC), "QRC", a été conçu par EDIBON pour l'étude et la comparaison de différents types de réacteurs chimiques d’une manière simple et facile, permettant ainsi, à petite échelle, d’effectuer les études et les pratiques nécessaires pour comprendre le fonctionnement des réacteurs.

Voir description générale

Laboratories

11TV
 Laboratoire de Génie Chimique pour l'enseignement Technique et Professionnel
11HE
 Laboratoire de Génie Chimique pour l'enseignement Supérieur
11PTC
 Laboratoire pour le Centre de Formation Pétrolière

NOUVELLES LIÉES

Setting up in the Francisco de Vitoria University (UFV)
Setting up in the Francisco de Vitoria University (UFV)
We want to talk about the latest installation that we have done in the Department of Biotechnology of the Francisco de Vitoria University in Madrid (Spain) There we have installed our Computer Controlled Chemical Reactors (QRC) with its Service Unit (QUSC) and Computer Controlled Plug Flow...
Lire plus
Setting up at the Universidad Centroamericana José Simeón Cañas (UCA) in El Salvador
Setting up at the Universidad Centroamericana José Simeón Cañas (UCA) in El Salvador
Recently, we have had the pleasure of making an installation at the at the Universidad Centroamericana José Simeón Cañas (UCA) in El Salvador
Lire plus

Description Générale

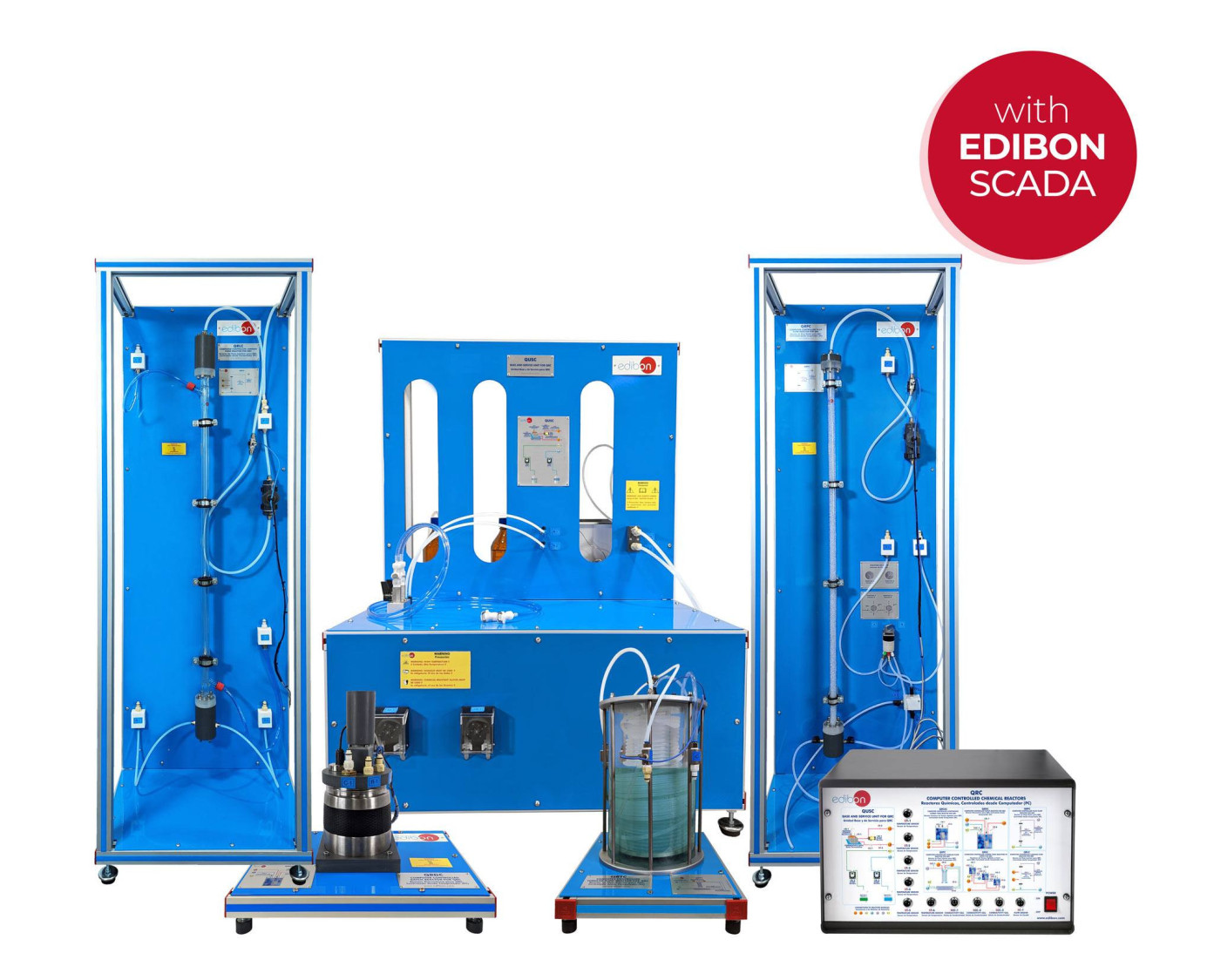

Le Réacteurs Chimiques, Contrôlés par Ordinateur (PC), "QRC", a été conçu par EDIBON pour l'étude et la comparaison de différents types de réacteurs chimiques d’une manière simple et facile, permettant ainsi, à petite échelle, d’effectuer les études et les pratiques nécessaires pour comprendre le fonctionnement des réacteurs.

Ces réacteurs permettent la comparaison de différents types de réacteurs chimiques, et avec chaque type de réacteur, l’étude de l’influence de la température de réaction et du temps de résidence est possible, grâce au bain thermostatique, aux deux réservoirs de 1 l et aux deux pompes de régulation pouvant atteindre 3 l/min inclus dans la fourniture.

L'Unité de Service pour QRC, "QUSC", fournit les éléments nécessaires au fonctionnement des différents modules du réacteur.

Elle assure les fonctions suivantes :

  • Alimentation en réactifs : composée de deux récipients en pyrex de 1 litre chacun situés à l'arrière, de deux pompes de dosage et de tous les raccordements nécessaires.
  • Contrôle de la température : composé d'un bain thermostatique et d'une pompe d'impulsion.
  • Système de positionnement et de changement de réacteur rapide et facile à réaliser.
  • Cette unité permet l’alimentation en réactifs et le contrôle de la température des réacteurs d’un volume allant jusqu’à 1,5 l.

Ces Unités Contrôlées par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l’Unité elle-même + un Boîtier d’Interface de Contrôle + une Carte d’Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d’Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.

Accessoires

BASE AND SERVICE UNIT FOR QRC - QUSC
  • QUSC
Available
11.2.- REACTEURS CHIMIQUES
QUSC
Unité de Base et de Service pour QRC
L'Unité de Service pour QRC, "QUSC", fournit les éléments nécessaires au fonctionnement des différents modules du réacteur.Elle assure les fonctions suivantes :Alimentation en réactifs : composée de deux récipients en pyrex de 1 litre chacun...
Voir l'Unité
COMPUTER CONTROLLED BATCH REACTOR FOR QRC - QRDC
  • QRDC
Available
11.2.- REACTEURS CHIMIQUES
QRDC
Réacteur Discontinu pour QRC, Contrôlé par Ordinateur (PC)
L'Réacteur Discontinu pour QRC, Contrôlé par Ordinateur (PC), "QRDC", conçue par EDIBON, permet l’étude et l’analyse cinétique des réactions homogènes liquide-liquide, ainsi que la démonstration des réactions adiabatiques et isothermes.Cette unité...
Voir l'Unité

Des exercices et pratiques guidées

EXERCICES GUIDÉS INCLUS DANS LE MANUEL

Pratiques à effectuer avec le Réacteur Continu à Réservoir Agité pour QRC, Contrôlé par Ordinateur (PC) (QRCAC):

  1. Détermination des conductivités ioniques.
  2. Opération par lots. Obtention de l'ordre de réaction par rapport à l'éthylacétate. Méthode de la vitesse initiale.
  3. Opération par lots. Obtention de l'ordre de réaction par rapport à l'hydroxyde de sodium. Méthode de la vitesse initiale.
  4. Opération par lots. Calcul de la constante de vitesse. Constante de la concentration initiale de l'hydroxyde de sodium.
  5. Opération par lots. Calcul de la constante de vitesse. Concentration initiale constante de l'éthylacétate.
  6. Formulation de l'équation de vitesse.
  7. Opération en discontinu. Variation de la constante cinétique avec la température. Équation d'Arrhenius.
  8. Opération en discontinu. Comparaison entre conversion théorique et expérimentale. Écart par rapport à l'idéalité.
  9. Opérations par lots. Effets de mélange.
  10. Fonctionnement en continu.
  11. Fonctionnement continu. Effets de mélange.
  12. Système de mesure de la conductivité : conductimètre.
  13. Variation de la conversion en fonction du temps de séjour.
  14. Distribution du temps de séjour.
  15. Détermination de la constante de vitesse de réaction.
  16. Autres possibilités pratiques :
  17. Calibrage des capteurs.

Pratiques à effectuer avec le Réacteur à Écoulement Tubulaire pour QRC, Contrôlé par Ordinateur (PC) (QRTC):

  1. Analyse des réactifs et des produits.
  2. Détermination des conductivités ioniques.
  3. Conversion théorique du réacteur tubulaire.
  4. Détermination expérimentale de la conversion du réacteur tubulaire.
  5. Dépendance du temps de séjour.
  6. Détermination de l'ordre de réaction.
  7. Dépendance de la constante de vitesse et de la conversion avec la température.
  8. Système de mesure de la conductivité : conductimètre.
  9. Vidange complète de l'unité.
  10. Détermination de la constante de vitesse de réaction.
  11. Autres possibilités pratiques :
  12. Calibrage des capteurs.

Pratiques à effectuer avec le Réacteur Discontinu pour QRC, Contrôlé par Ordinateur (PC) (QRDC):

  1. Détermination des conductivités ioniques.
  2. Opération par lots. Calcul de l'ordre de réaction par rapport à l'acétate d'éthyle. Méthode de la vitesse initiale.
  3. Opération par lots. Détermination de l'ordre de la réaction par rapport à l'hydroxyde de sodium. Méthode des vitesses initiales.
  4. Opération par lots. Détermination de la constante de vitesse, la concentration initiale de l'hydroxyde de sodium est constante.
  5. Opération par lots. Détermination de la constante de vitesse, la concentration initiale de l'acétate d'éthyle est constante.
  6. Formulation de l'équation de vitesse.
  7. Opération en discontinu. Variation de la constante cinétique lorsque la température n'est pas constante : équation d'Arrhenius.
  8. Opération en discontinu. Comparaison de la conversion théorique et expérimentale : Écart par rapport à l'idéalité.
  9. Calcul du coefficient de transfert de chaleur de la bobine.
  10. Calcul de l'enthalpie de la réaction d'hydrolyse.
  11. Opération en discontinu. Effets de mélange.
  12. Système de mesure de la conductivité : conductimètre.
  13. Calibrage des capteurs.

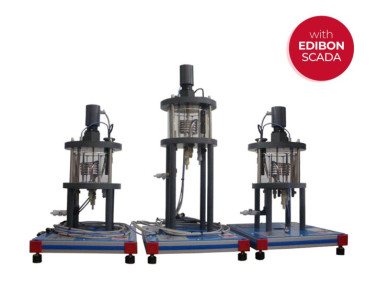

Pratiques à effectuer avec les Réacteurs à Cuve Agitée de Série pour QRC, Contrôlés par Ordinateur (PC) (QRSC):

  1. Étude du comportement dynamique des réacteurs à cuve agitée en série.
  2. Détermination des conductivités ioniques.
  3. Influence du débit.
  4. Travailler avec un seul réacteur en continu.
  5. Travail avec un seul réacteur en continu avec effets de mélange.
  6. Travail avec trois réacteurs en continu.
  7. Effet d'un changement d'entrée par paliers.
  8. Réponse à un changement d'impulsion.
  9. Investigation de la constante de temps à l'aide d'une bobine à temps mort.
  10. Calibrage des capteurs.

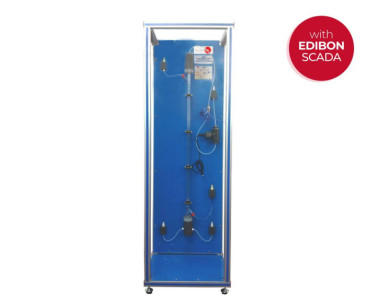

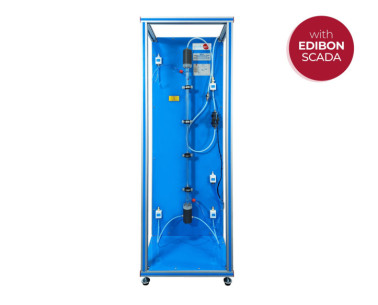

Pratiques à effectuer avec le Réacteur à Flux Laminaire pour QRC, Contrôlé par Ordinateur (PC) (QRLC):

  1. Détermination de la distribution des temps de séjour dans le réacteur.
  2. Effet du débit et de la concentration de l'alimentation sur la détermination du schéma d'écoulement.
  3. Conversion en régime permanent pour une réaction à écoulement laminaire.
  4. Effet du débit et de la concentration de l'alimentation sur la conversion en régime permanent.
  5. Démonstration du schéma d'écoulement dans le réacteur et comparaison avec le modèle théorique.
  6. Effet de la température sur la caractérisation de l'écoulement laminaire.
  7. Détermination de la conversion en régime permanent d'une réaction du second ordre.
  8. Caractérisation du schéma d'écoulement dans un réacteur à écoulement laminaire.
  9. Étude du système de mesure de conductivité : conductimètre.
  10. Calibrage des capteurs.

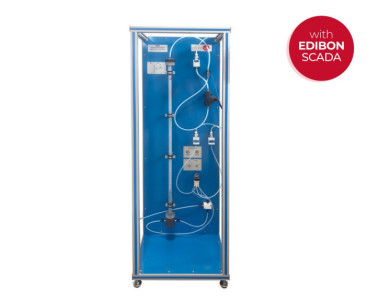

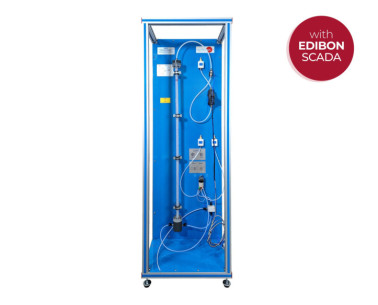

Pratiques à effectuer avec le Réacteur à Flux Piston pour QRC, Contrôlé par Ordinateur (PC) (QRPC):

  1. Détermination de la distribution des temps de séjour dans le réacteur.
  2. Effet du débit et de la concentration de l'alimentation sur la détermination du schéma d'écoulement.
  3. Étude de la réponse du réacteur à différentes perturbations : changement par étapes et par impulsions.
  4. Effet du débit et de la concentration d'alimentation sur la conversion en régime permanent.
  5. Démonstration de la configuration de l'écoulement dans le réacteur et comparaison avec le modèle théorique.
  6. Détermination de la conversion en régime permanent d'une réaction du second ordre.
  7. Compréhension des principes des techniques de traçage dans la caractérisation de l'écoulement.
  8. Étude du système de mesure de conductivité : conductimètre.
  9. Calibrage des capteurs.
Voir plus

PLUS D'EXERCICES PRATIQUES À EFFECTUER AVEC CETTE ÉQUIPEMENT

  1. De nombreux étudiants voient les résultats simultanément. Pour voir tous les résultats en temps réel dans la classe au moyen d'un projecteur ou d'un tableau blanc électronique.
  2. Contrôle ouvert, multicontrôle et contrôle en temps réel. Cette unité permet intrinsèquement et/ou extrinsèquement de changer la durée, les gains, paramètres proportionnels, intégraux, dérivés, etc. en temps réel.
  3. Le système de contrôle informatique avec SCADA et Contrôle PID permet une véritable simulation industrielle.
  4. Cette unité est totalement sûre car elle utilise des dispositifs de sécurité mécaniques, électriques et électroniques.
  5. Cette unité peut être utilisée pour faire de la recherche appliquée.
  6. Cette unité peut être utilisée pour donner des cours de formation aux industries même à d'autres institutions d'enseignement technique.
  7. Contrôle du processus de l'unité QRC via la boîte d'interface de contrôle sans l'ordinateur.
  8. Visualisation de toutes les valeurs de capteurs utilisées dans le processus de l'unité QRC.
  9. En utilisant PLC-PI, 19 autres exercices peuvent être effectués.
  10. Plusieurs autres exercices peuvent être faits et conçus par l'utilisateur.

UNITÉS SIMILAIRES DISPONIBLES

CHEMICAL REACTORS - QR
  • QR
Available
11.2.- REACTEURS CHIMIQUES
QR

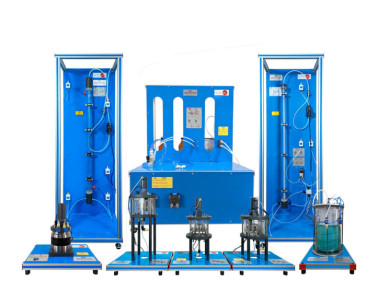

Réacteurs Chimiques
Le Réacteurs Chimiques, "QR", a été conçu par EDIBON pour l’étude et la comparaison de différents types de réacteurs chimiques d’une manière simple et facile, permettant ainsi, à petite échelle, d’effectuer les études et les pratiques nécessaires...
Voir l'Unité
