GHST Equipo de Experimentación de Suministro Doméstico de Gas

GAS HOME SUPPLY TRAINER - GHST

SISTEMAS INNOVADORES

El Equipo de Experimentación de Suministro Doméstico de Gas, "GHST", diseñado por EDIBON, consiste en un equipo didáctico con distribución real, sobre un panel frontal, de los elementos comúnmente utilizados en cualquier instalación doméstica de gas.

Ver descripción general

Descripción General

El Equipo de Experimentación de Suministro Doméstico de Gas, "GHST", diseñado por EDIBON, consiste en un equipo didáctico con distribución real, sobre un panel frontal, de los elementos comúnmente utilizados en cualquier instalación doméstica de gas.

El equipo funciona con aire, por lo que se puede utilizar en aulas y laboratorios sin peligro, utilizando elementos industriales reales. Dispone de un compresor de aire con acumulador y válvula de alivio, que aporta el suministro de aire necesario para trabajar con la unidad de forma autónoma. Además, en el panel frontal incorpora una toma de aire comprimido con conexión al acumulador, para uso de un posible compresor externo.

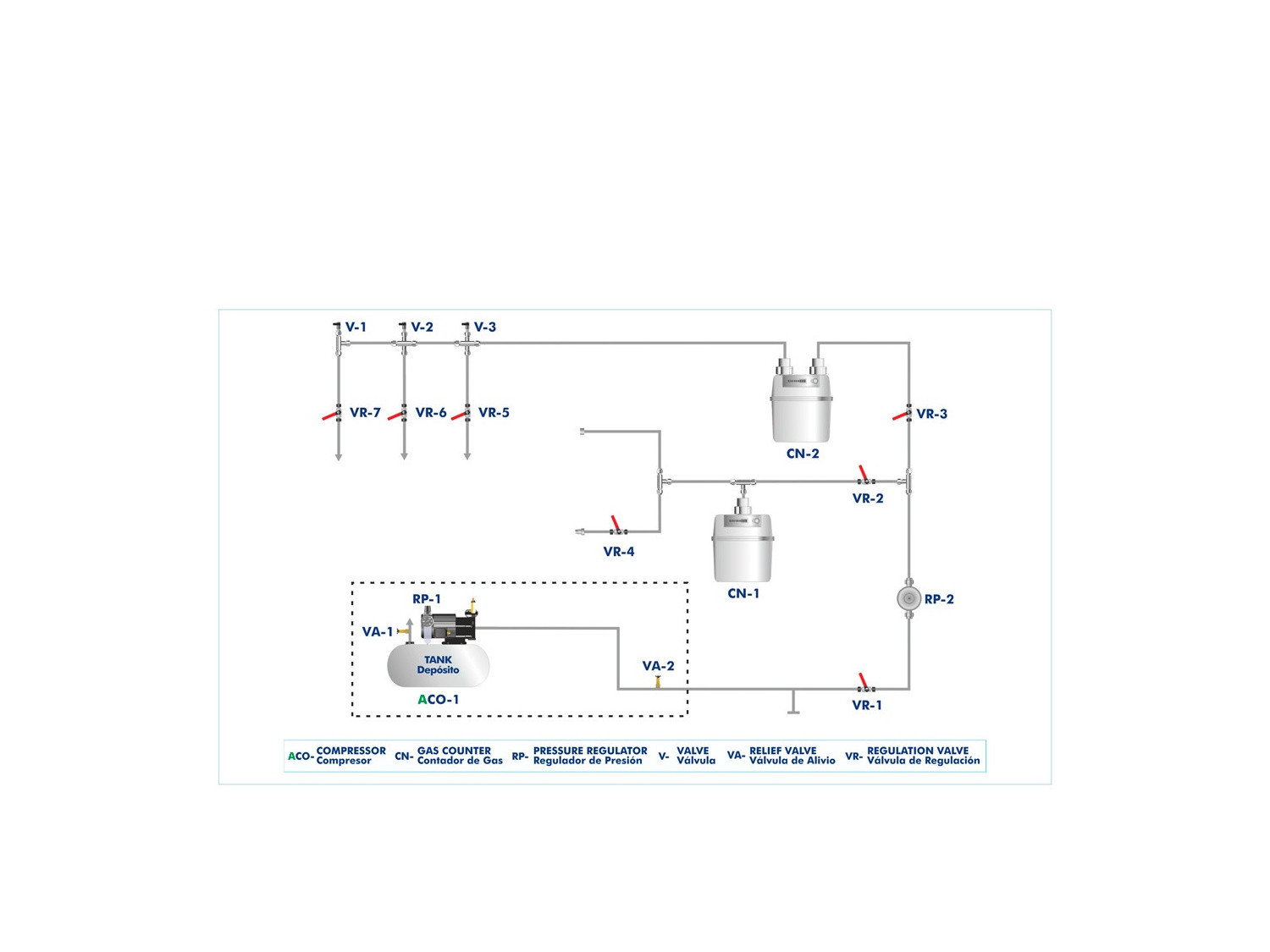

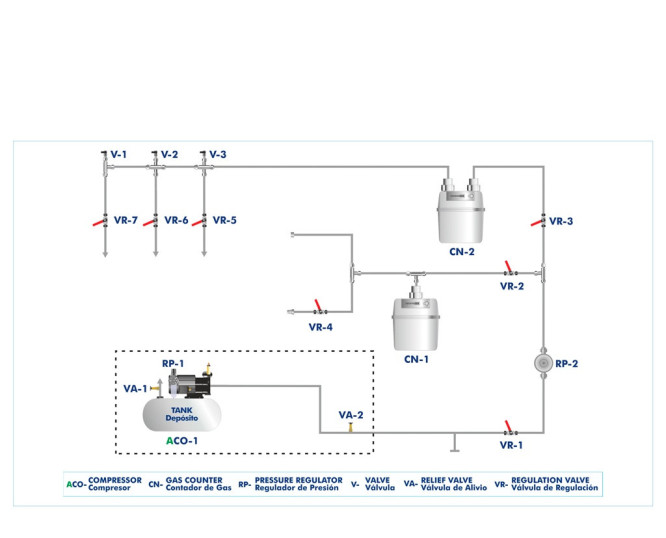

La línea de alimentación de aire, a continuación del acumulador, dispone de un regulador de presión de aire, válvula de alivio, regulador de presión de gas y válvulas de regulación de caudal. Siguiendo una distribución real ,el aire se distribuye en dos ramales con posibilidad de trabajo independiente mediante válvulas, uno para el estudio y la simulación de fugas y otro ramal con toma de gas real para el estudio de una tubería de abastecimiento normal de gas y el control del mantenimiento según la normativa vigente.

En cada uno de los ramales se dispone de un contador de gas industrial, de diferente tipo (uno de una tubuladura y otro de dos), para su comparativa.

En el ramal de la detección de fugas, el aire se distribuye a su vez en tres vías con válvulas de regulación de micro caudal, que simulan el escape de las fugas y su posible detección mediante un detector de fugas incluido en el equipo. Además, se incluye un spray de detección de fugas, permitiendo una búsqueda rápida, cómoda y fiable.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Montaje y comprensión de los elementos de una instalación de gas real.
  2. Funcionamiento de tuberías de gas.
  3. Simulación y detección de fugas en instalaciones.
  4. Control y mantenimiento de instalaciones según normativa vigente.
