TRAMC/4 Modelo de Climatización Completo

SISTEMAS INNOVADORES

El modelo TRAMC/4 es parte integrante del sistema de prácticas "TRAMC" para refrigeración e ingeniería climática. El modelo, unido a la unidad base mediante mangueras de refrigeración y asegurado a la estructura mediante cerrojos, forma un circuito de refrigeración completo para el refrigerador de aire, permitiendo demonstrar el funcionamiento de una instalación de aire acondicionado, los componentes principales y los modos de servicio con aire exterior y con aire de recirculación.

Ver descripción general

Descripción General

El suministro mínimo consiste en dos elementos principales: la Unidad Base de TRAMC, "TRAMC-UB", y al menos uno de los elementos requeridos descritos más abajo.

Los modelos se interconectan mediante mangueras especiales para refrigerante.

Los elementos principales de la Unidad Base de TRAMC, "TRAMC-UB", son compresor, condensador, acumulador de refrigerante y accesorios para complementar el ciclo de refrigeración. Están distribuidos de manera clara y visible para facilitar la comprensión del ciclo termodinámico.

El software SCADA, desarrollado por EDIBON, tiene un sistema de control y adquisición de datos que permite automatizar el equipo y la realización y evaluación rápida de todas las prácticas desarrolladas. Además, permite representar en tiempo real todas las magnitudes medidas y calculadas.

A través del software se realiza el registro de las medidas del ensayo en función del tiempo y la generación de un archivo compatible con aplicaciones de hojas de cálculo. Las temperaturas y presiones existentes en el sistema son registradas por sensores. Además, se permite la representación del ciclo termodinámico en diagramas p-H y H- X.

El modelo TRAMC/4 es parte integrante del sistema de prácticas "TRAMC" para refrigeración e ingeniería climática. El modelo, unido a la unidad base mediante mangueras de refrigeración y asegurado a la estructura mediante cerrojos, forma un circuito de refrigeración completo para el refrigerador de aire, permitiendo demonstrar el funcionamiento de una instalación de aire acondicionado, los componentes principales y los modos de servicio con aire exterior y con aire de recirculación.

El objetivo de la climatización de espacios es modelar el clima de una habitación de acuerdo a los requisitos de las personas o productos sensibles.

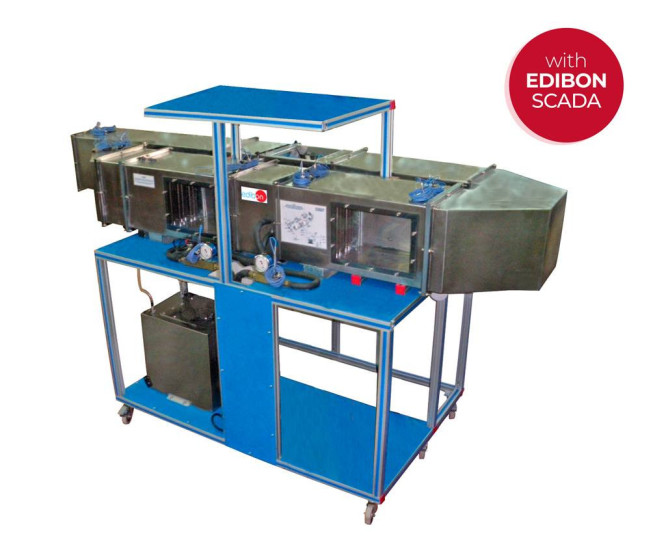

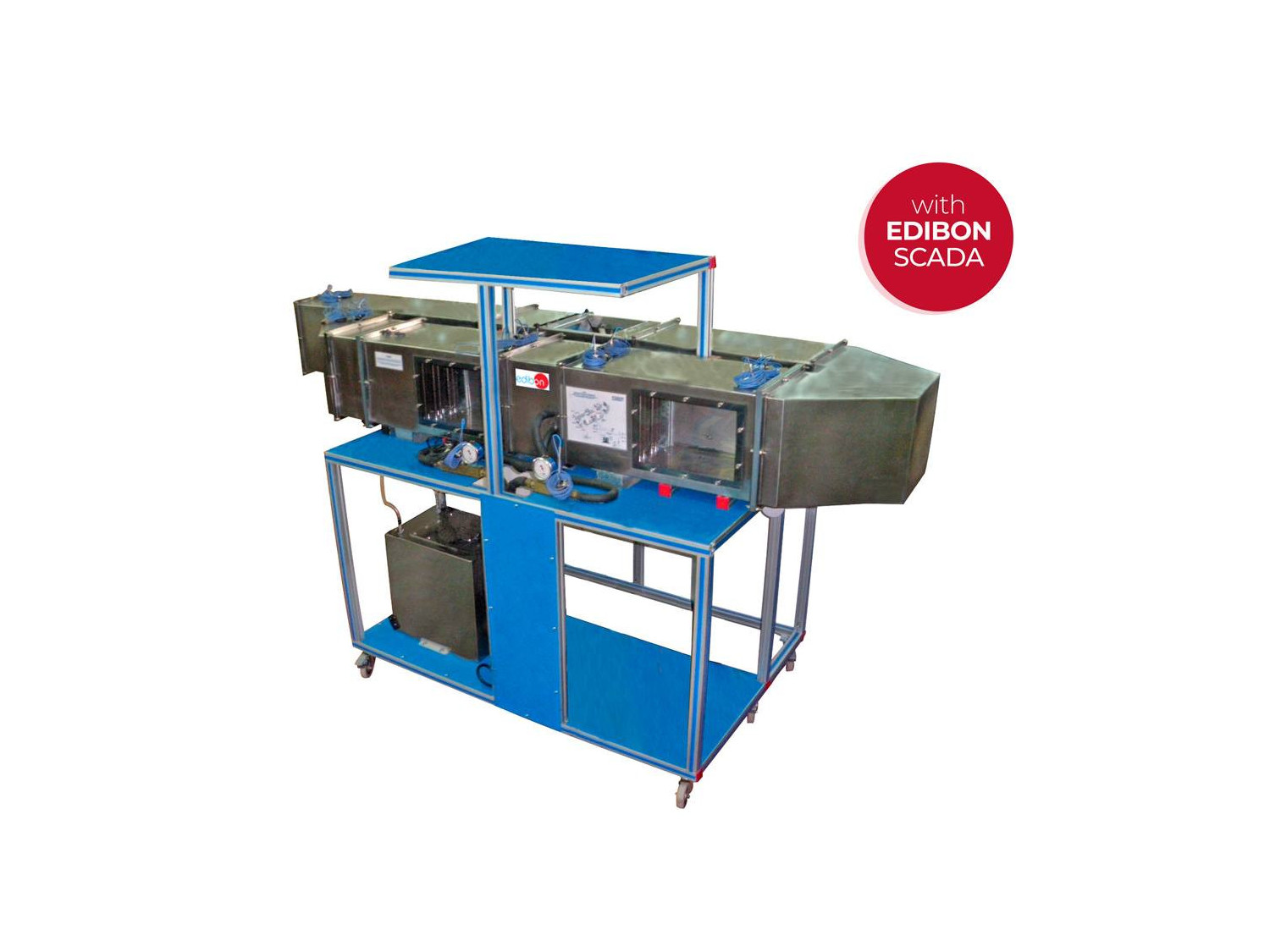

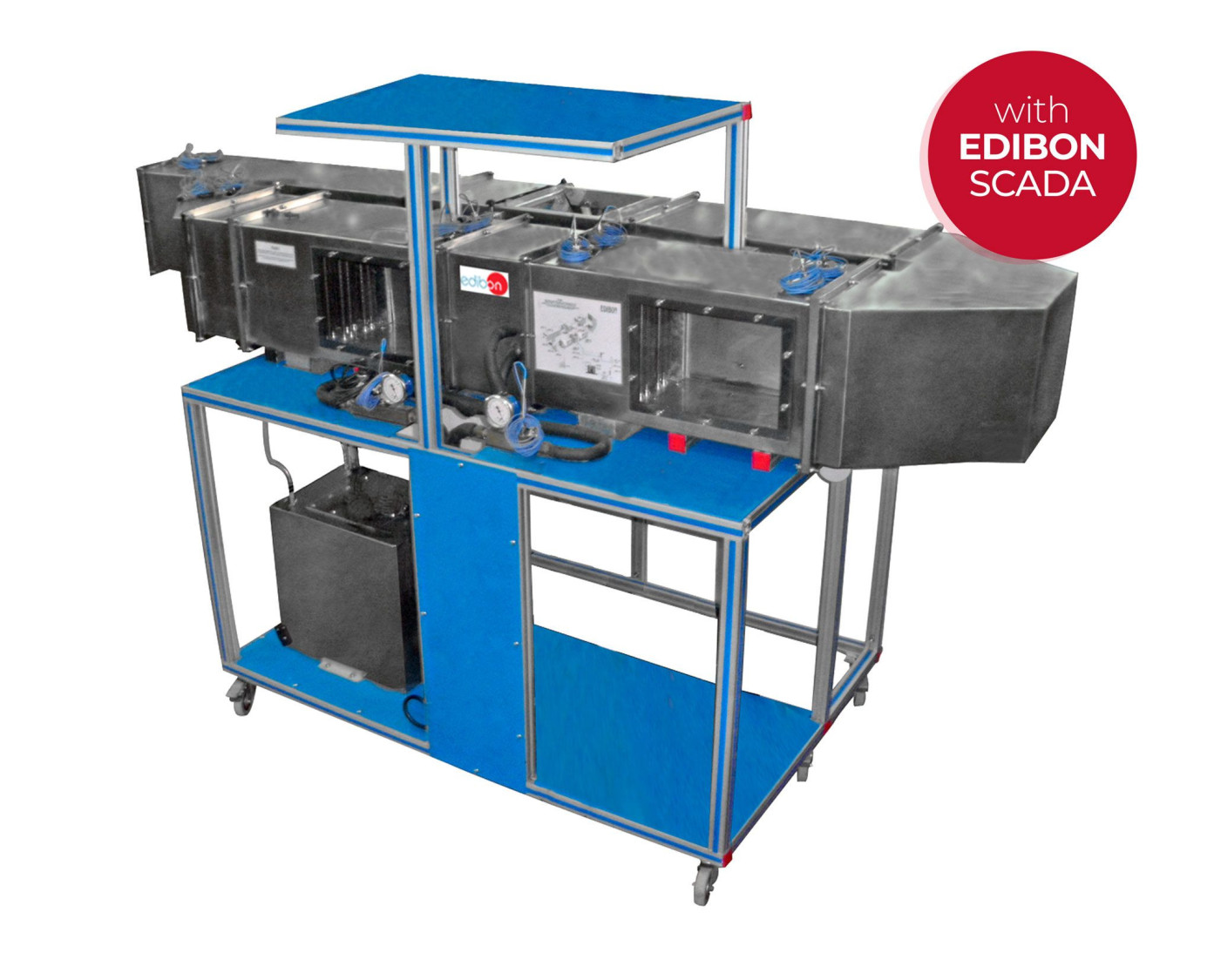

Contiene un ventilador con parte delantera transparente que mueve el aire entre los dos conductos de aire. El conducto de aire superior sirve de cámara climática y el conducto de aire inferior contiene el refrigerador de aire, dos calentadores de aire eléctricos y un humidificador de vapor. El conducto de aire superior tiene una clapeta accionada por un motor que permite cambiar el modo de trabajo con aire exterior o con aire de recirculación.

Según la combinación de los diferentes elementos, el aire puede ser enfriado, calentado, humectado o deshumectado.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: la Unidad Base TRAMC (TRAMC-UB) + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de los componentes de un sistema de aire acondicionado para la refrigeración de espacios y de un sistema de aire acondicionado completo.
  2. Demostración de los procesos de calentamiento, refrigeración, humidificación y deshumidificación de aire.
  3. Representación en el diagrama h-x para el aire húmedo: calentamiento y refrigeración, humidificación y deshumidificación.
  4. Funcionamiento en modo recirculación de aire y con aire del exterior.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Calibración de sensores.
  2. Propiedades del refrigerante R134a.
  3. Diagrama entalpía-presión del refrigerante R134a.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TRAMC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo TRAMC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
