TRAMC/2 Modelo de Instalación Frigorífica con Etapa de Refrigeración y Congelación

REFRIGERATION SYSTEM WITH REFRIGERATION AND FREEZING STAGE MODEL - TRAMC/2

SISTEMAS INNOVADORES

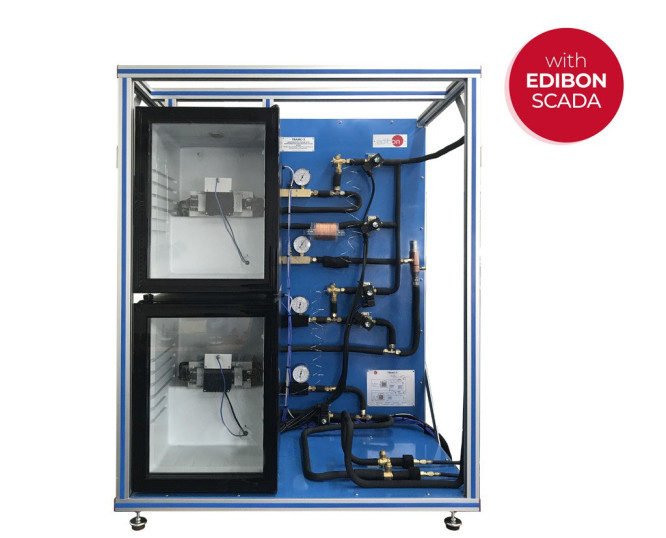

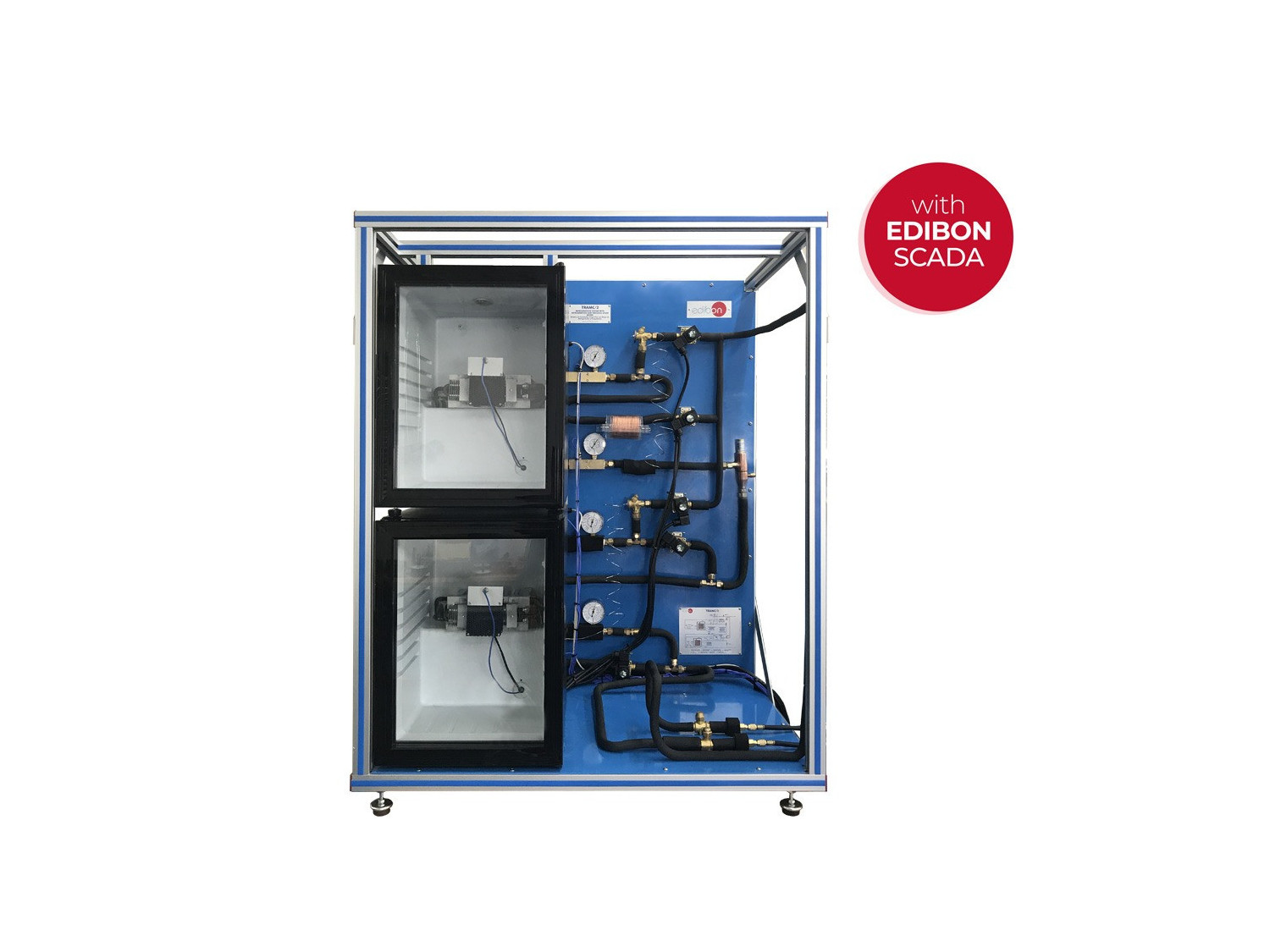

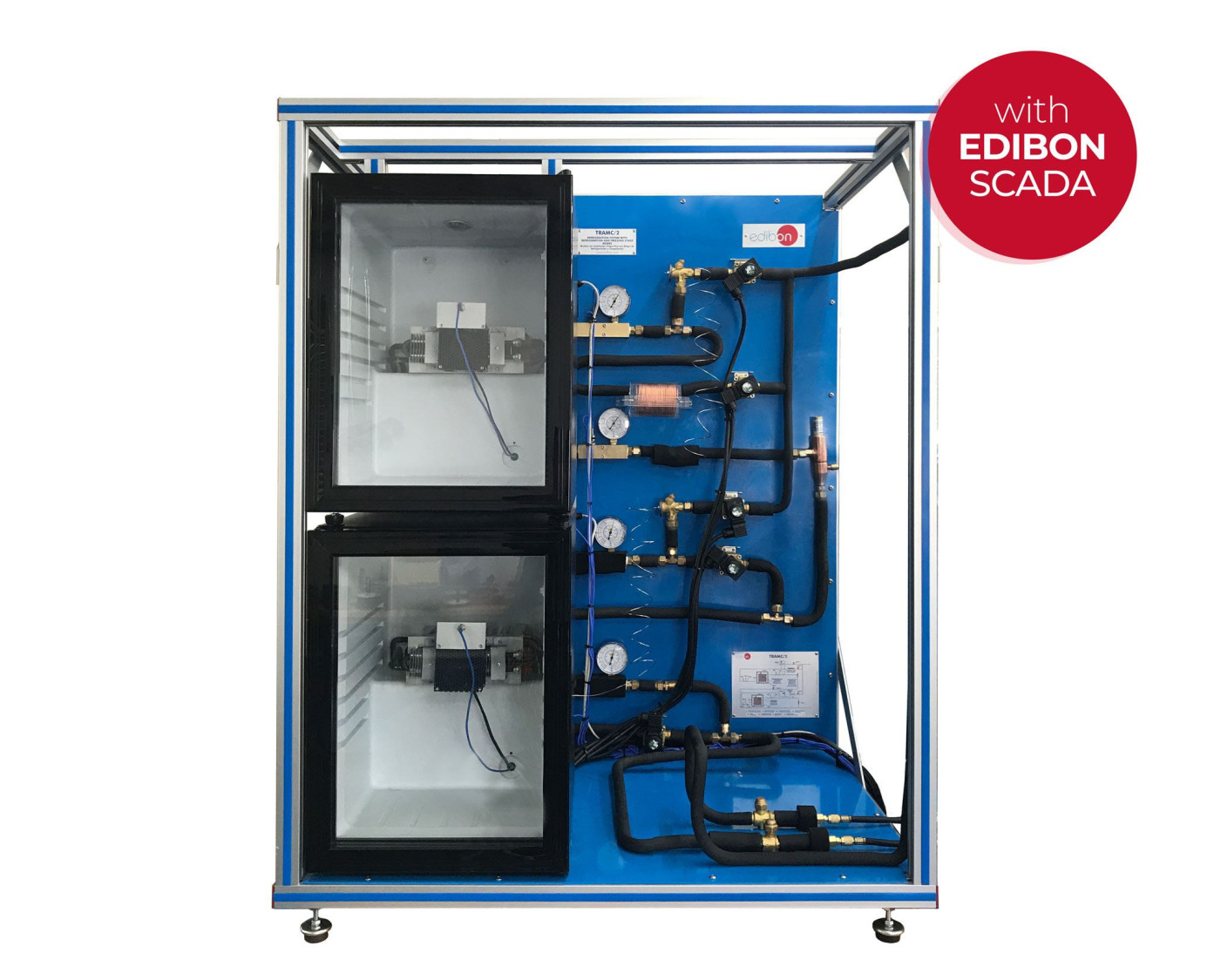

Consiste en dos cámaras de refrigeración separadas, cada una provista de un evaporador que puede trabajar en serie o en paralelo. Se incluyen dos ventiladores en las cámaras de refrigeración y calentadores para simular las cargas de refrigeración. Una de las cámaras de refrigeración se puede utilizar alternativamente con una válvula de expansión o un tubo capilar como elemento de expansión.

Ver descripción general

Descripción General

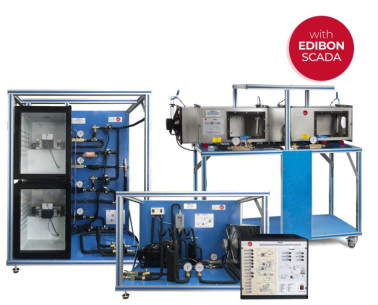

El suministro mínimo consiste en dos elementos principales: la Unidad Base de TRAMC, "TRAMC-UB", y al menos uno de los elementos requeridos descritos más abajo.

Los modelos se interconectan mediante mangueras especiales para refrigerante.

Los elementos principales de la Unidad Base de TRAMC, "TRAMC-UB", son compresor, condensador, acumulador de refrigerante y accesorios para complementar el ciclo de refrigeración. Están distribuidos de manera clara y visible para facilitar la comprensión del ciclo termodinámico.

El software SCADA, desarrollado por EDIBON, tiene un sistema de control y adquisición de datos que permite automatizar el equipo y la realización y evaluación rápida de todas las prácticas desarrolladas. Además, permite representar en tiempo real todas las magnitudes medidas y calculadas.

A través del software se realiza el registro de las medidas del ensayo en función del tiempo y la generación de un archivo compatible con aplicaciones de hojas de cálculo. Las temperaturas y presiones existentes en el sistema son registradas por sensores. Además, se permite la representación del ciclo termodinámico en diagramas p-H y H- X.

Consiste en dos cámaras de refrigeración separadas, cada una provista de un evaporador que puede trabajar en serie o en paralelo. Se incluyen dos ventiladores en las cámaras de refrigeración y calentadores para simular las cargas de refrigeración. Una de las cámaras de refrigeración se puede utilizar alternativamente con una válvula de expansión o un tubo capilar como elemento de expansión.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: la Unidad Base TRAMC (TRAMC-UB) + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Funcionamiento y comportamiento de los componentes de un circuito de refrigeración.
  2. Estudio y comparación del trabajo con diferentes elementos de expansión:
  • Válvula de expansión.
  • Tubo capilar.
  1. Representación del ciclo termodinámico en el diagrama logarítmico p-h.
  2. Estudio de una instalación frigorífica con dos evaporadores en serie y en paralelo.
  3. Estudio de la influencia de la presión de evaporación.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Calibración de sensores.
  2. Propiedades del refrigerante R134a.
  3. Diagrama entalpía-presión del refrigerante R134a.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TRAMC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo TRAMC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
