TRAMC Equipo Modular de Refrigeración y Aire Acondicionado Controlado desde Computador (PC)

COMPUTER CONTROLLED REFRIGERATION AND AIR CONDITIONING MODULAR UNIT - TRAMC

SISTEMAS INNOVADORES

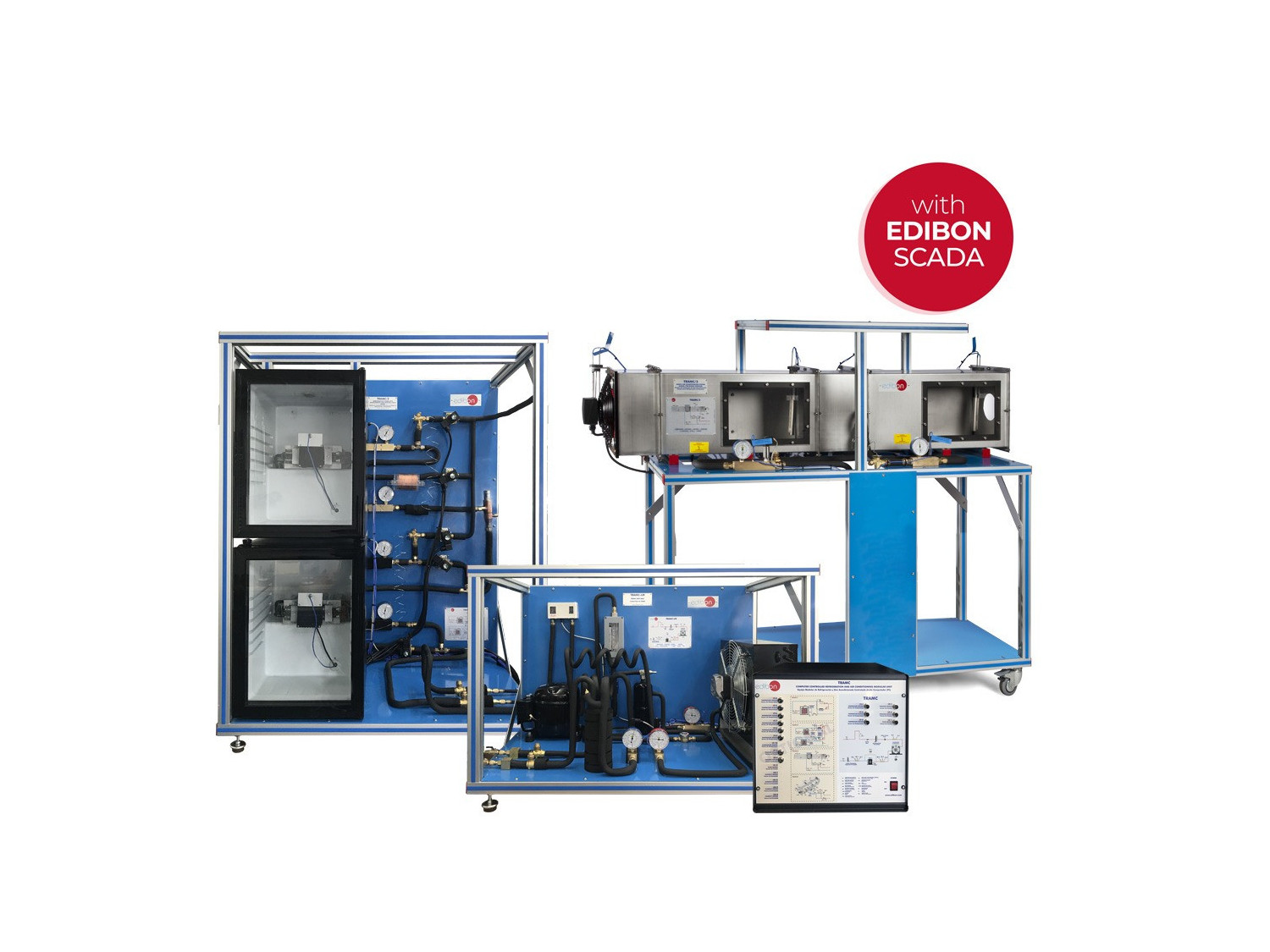

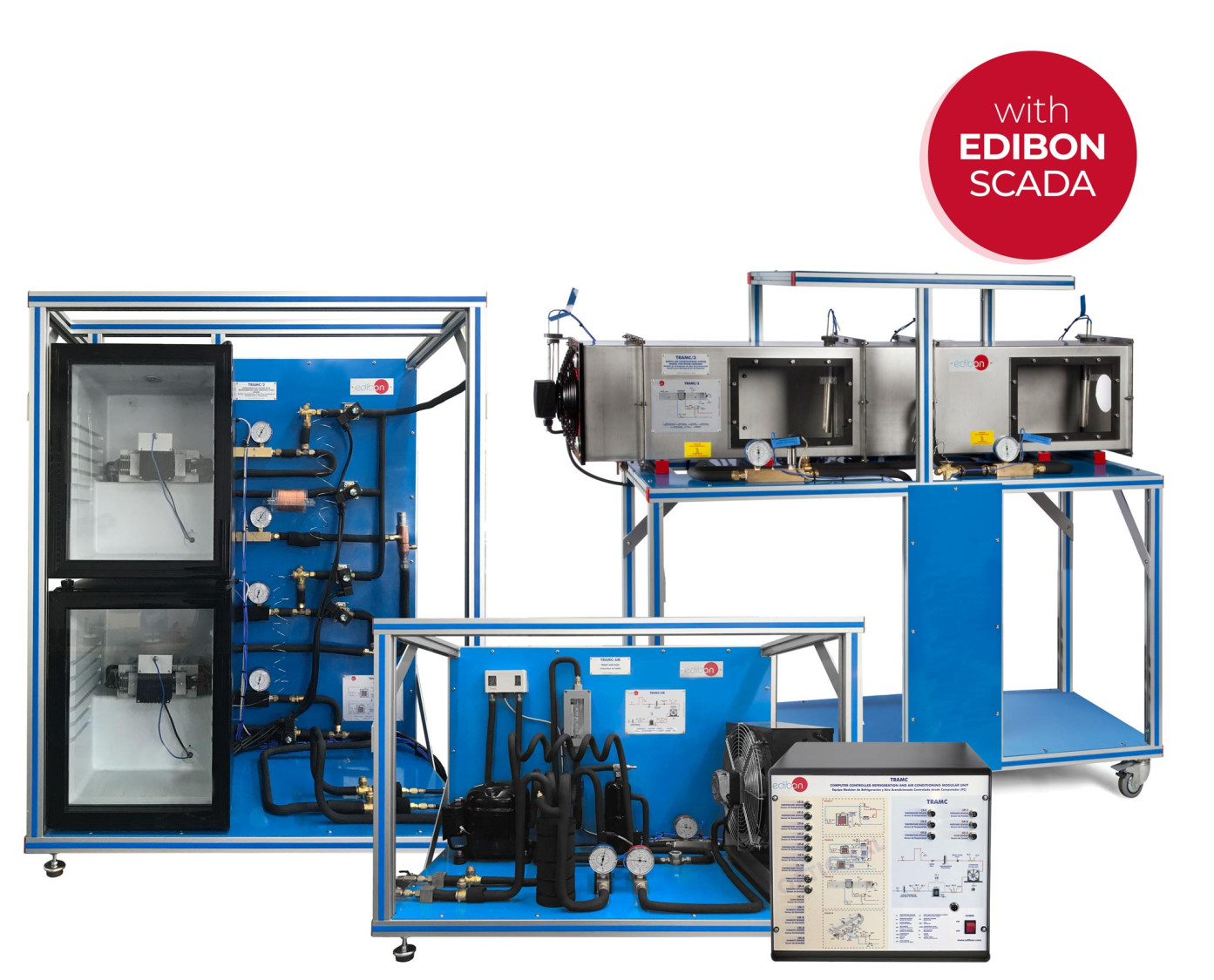

El Equipo Modular de Refrigeración y Aire Acondicionado Controlado desde Computador (PC), "TRAMC", diseñado por EDIBON, es un equipo modular consistente en la Unidad Base de TRAMC, "TRAMC-UB", que puede ser complementada con diferentes modelos opcionales para formar diferentes circuitos de refrigeración por compresión completos.

Ver descripción general

Descripción General

El suministro mínimo consiste en dos elementos principales: la Unidad Base de TRAMC, "TRAMC-UB", y al menos uno de los elementos requeridos descritos más abajo.

Los modelos se interconectan mediante mangueras especiales para refrigerante.

Los elementos principales de la Unidad Base de TRAMC, "TRAMC-UB", son compresor, condensador, acumulador de refrigerante y accesorios para complementar el ciclo de refrigeración. Están distribuidos de manera clara y visible para facilitar la comprensión del ciclo termodinámico.

El software SCADA, desarrollado por EDIBON, tiene un sistema de control y adquisición de datos que permite automatizar el equipo y la realización y evaluación rápida de todas las prácticas desarrolladas. Además, permite representar en tiempo real todas las magnitudes medidas y calculadas.

A través del software se realiza el registro de las medidas del ensayo en función del tiempo y la generación de un archivo compatible con aplicaciones de hojas de cálculo. Las temperaturas y presiones existentes en el sistema son registradas por sensores. Además, se permite la representación del ciclo termodinámico en diagramas p-H y H- X.

Elementos requeridos (al menos uno) (No incluidos):

TRAMC/1. Modelo de refrigerador doméstico.

Consiste en una cámara de refrigeración con calentador como carga de refrigeración, evaporador, ventilador y dos elementos de expansión, tubo capilar o válvula de expansión, seleccionados mediante una válvula solenoide.

TRAMC/2. Modelo de instalación frigorífica con etapa de refrigeración y congelación.

Consiste en dos cámaras de refrigeración separadas, cada una provista de un evaporador que puede trabajar en serie o en paralelo. Se incluyen dos ventiladores en las cámaras de refrigeración y calentadores para simular las cargas de refrigeración. Una de las cámaras de refrigeración se puede utilizar alternativamente con una válvula de expansión o un tubo capilar como elemento de expansión.

TRAMC/3. Modelo de instalación de aire acondicionado simple para refrigeración de espacios.

El modelo TRAMC/3 es parte integrante del sistema de prácticas "TRAMC" para refrigeración e ingeniería climática. El modelo, unido a la unidad base mediante mangueras de refrigeración y asegurado en la estructura mediante cerrojos, forma una instalación de aire acondicionado sencilla. Permite la explicación de los fundamentos de la refrigeración de habitáculos, así como de los componentes de una instalación de aire acondicionado. Contiene un conducto de aire con parte delantera transparente, ventilador, un evaporador como refrigerador de aire y una válvula de expansión. Todos los componentes están montados de manera clara sobre un panel.

El caudal volumétrico de aire se determina a través de una medición de presión diferencial. Las temperaturas antes y después del evaporador son registradas con sensores.

TRAMC/4. Modelo de climatización completo.

El modelo TRAMC/4 es parte integrante del sistema de prácticas "TRAMC" para refrigeración e ingeniería climática. El modelo, unido a la unidad base mediante mangueras de refrigeración y asegurado a la estructura mediante cerrojos, forma un circuito de refrigeración completo para el refrigerador de aire, permitiendo demonstrar el funcionamiento de una instalación de aire acondicionado, los componentes principales y los modos de servicio con aire exterior y con aire de recirculación.

El objetivo de la climatización de espacios es modelar el clima de una habitación de acuerdo a los requisitos de las personas o productos sensibles.

Contiene un ventilador con parte delantera transparente que mueve el aire entre los dos conductos de aire. El conducto de aire superior sirve de cámara climática y el conducto de aire inferior contiene el refrigerador de aire, dos calentadores de aire eléctricos y un humidificador de vapor. El conducto de aire superior tiene una clapeta accionada por un motor que permite cambiar el modo de trabajo con aire exterior o con aire de recirculación.

Según la combinación de los diferentes elementos, el aire puede ser enfriado, calentado, humectado o deshumectado.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: la Unidad Base TRAMC (TRAMC-UB) + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

Accesorios

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

Prácticas a realizar con el Modelo de Refrigerador Doméstico (TRAMC/1):

  1. Funcionamiento y comportamiento de los componentes de un circuito de refrigeración.
  2. Estudio y comparación del trabajo con diferentes elementos de expansión:
  • Válvula de expansión.
  • Tubo capilar.
  1. Representación del ciclo termodinámico en el diagrama logarítmico p-h.

Prácticas a realizar con el Modelo de Instalación Frigorífica con Etapa de Refrigeración y Congelación (TRAMC/2):

  1. Funcionamiento y comportamiento de los componentes de un circuito de refrigeración.
  2. Estudio y comparación del trabajo con diferentes elementos de expansión:
  • Válvula de expansión.
  • Tubo capilar.
  1. Representación del ciclo termodinámico en el diagrama logarítmico p-h.
  2. Estudio de una instalación frigorífica con dos evaporadores en serie y en paralelo.
  3. Estudio de la influencia de la presión de evaporación.

Prácticas a realizar con el Modelo de Instalación de Aire Acondicionado Simple para Refrigeración de Espacios (TRAMC/3):

  1. Estudio del funcionamiento y comportamiento de un sistema de aire acondicionado.
  2. Estudio del acondicionamiento de espacios.
  3. Estudio del funcionamiento de un evaporador como refrigerador de aire.
  4. Representación del ciclo termodinámico en el diagrama logarítmico p-h.

Prácticas a realizar con el Modelo de climatización Completo (TRAMC/4):

  1. Estudio de los componentes de un sistema de aire acondicionado para la refrigeración de espacios y de un sistema de aire acondicionado completo.
  2. Demostración de los procesos de calentamiento, refrigeración, humidificación y deshumidificación de aire.
  3. Representación en el diagrama h-x para el aire húmedo: calentamiento y refrigeración, humidificación y deshumidificación.
  4. Funcionamiento en modo recirculación de aire y con aire del exterior.
Ver más

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

Prácticas a realizar con el Modelo de Refrigerador Doméstico (TRAMC/1):

  1. Calibración de sensores.
  2. Propiedades del refrigerante R134a.
  3. Diagrama entalpía-presión del refrigerante R134a.

Prácticas a realizar con el Modelo de Instalación Frigorífica con Etapa de Refrigeración y Congelación (TRAMC/2):

  1. Calibración de sensores.
  2. Propiedades del refrigerante R134a.
  3. Diagrama entalpía-presión del refrigerante R134a.

Prácticas a realizar con el Modelo de Instalación de Aire Acondicionado Simple para Refrigeración de Espacios (TRAMC/3):

  1. Calibración de sensores.
  2. Propiedades del refrigerante R134a.
  3. Diagrama entalpía-presión del refrigerante R134a.

Prácticas a realizar con el Modelo de climatización Completo (TRAMC/4):

  1. Calibración de sensores.
  2. Propiedades del refrigerante R134a.
  3. Diagrama entalpía-presión del refrigerante R134a.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TRAMC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo TRAMC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
