MRST Equipo de Experimentación de Estación de Regulación y Medida

MEASUREMENT AND REGULATION STATION TRAINER - MRST

SISTEMAS INNOVADORES

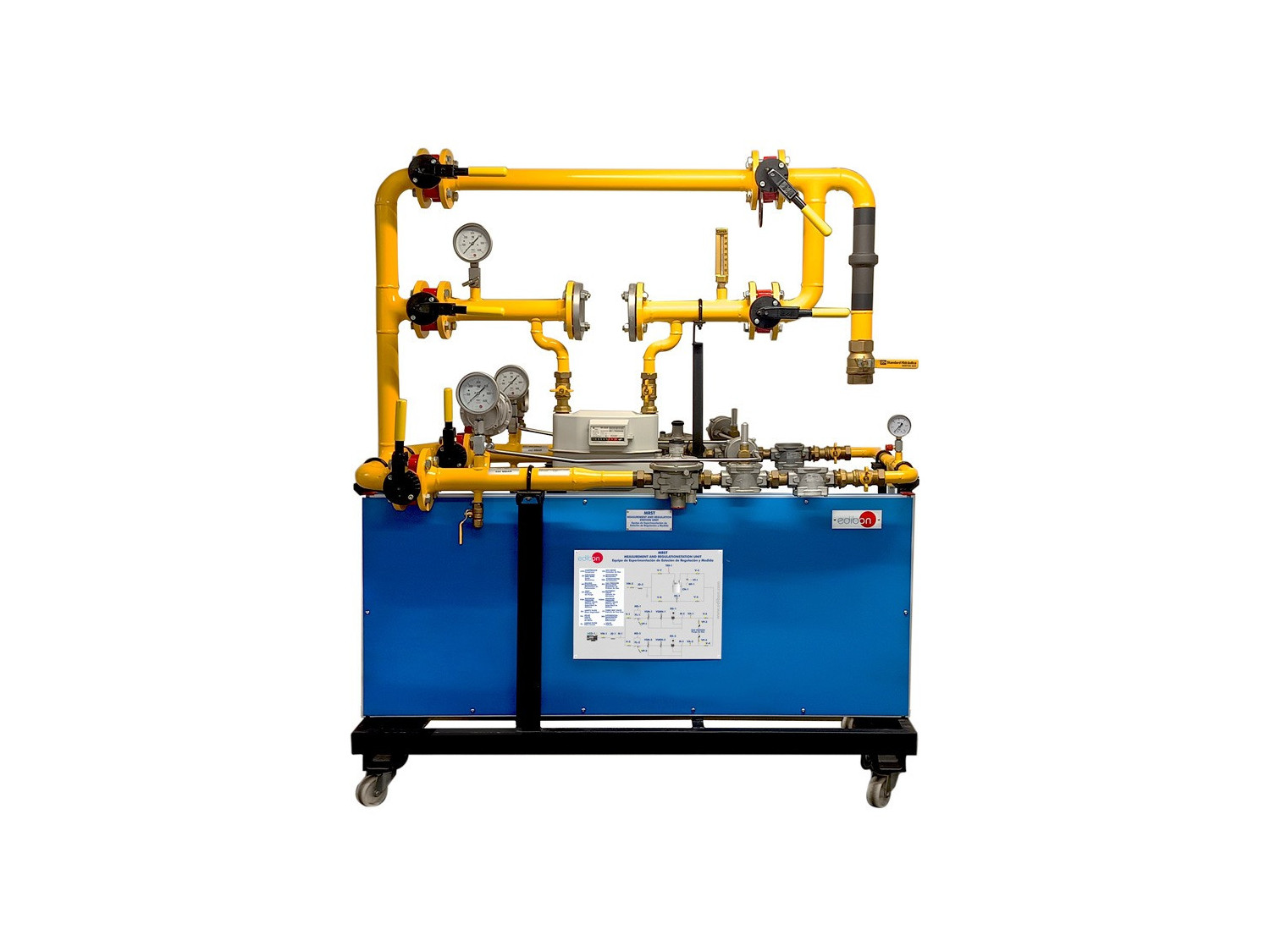

El Equipo de Experimentación de Estación de Regulación y Medida, "MRST", diseñado por EDIBON, se presenta en una bancada y totalmente accesible.

Ver descripción general

Descripción General

El Equipo de Experimentación de Estación de Regulación y Medida, "MRST", diseñado por EDIBON, se presenta en una bancada y totalmente accesible.

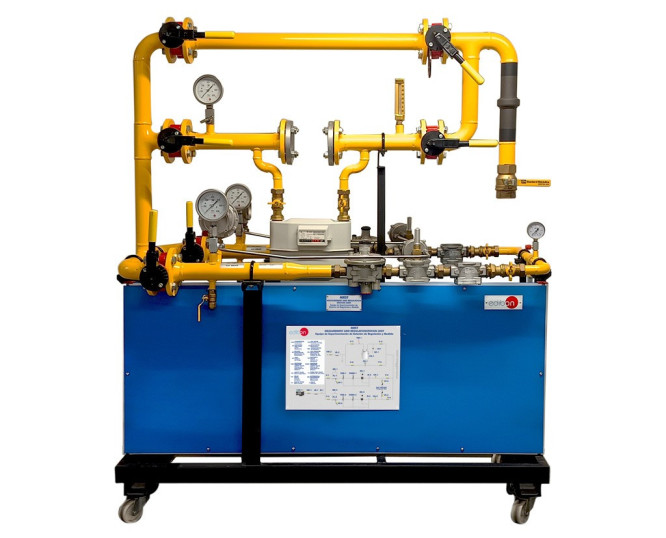

El equipo funciona con un compresor de aire que simula el gas que circula por el interior de las conducciones (ensayos con aire), y que permite a su vez, comprobar la estanqueidad de la estación reguladora. Este equipo presenta todos los componentes necesarios para este tipo de estaciones: dos filtros que limpian el gas de posibles impurezas sólidas, dos válvulas reductoras de presión (reguladores de presión), un contador de gas, dos disparadores (válvulas de seguridad), dos líneas diferentes de gas (conducciones), tomas de presión y racores de conexión. La estación se regula mediante diferentes válvulas (válvulas de mariposa y válvulas de bola) que están instaladas en las correspondientes líneas de gas. También presenta los sistemas de seguridad necesarios de una estación real de regulación.

Este equipo también permite comprobar las presiones y las diferentes llaves de la estación reguladora. El equipo está montado con tubería y bridas DN25 y DN32.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Identificación de los componentes de una estación de regulación (PFD y PID).
  2. Estudio de los sistemas de regulación, disparadores de presión y válvulas de alivio.
  3. Verificación de estanqueidad de la estación de regulación.
  4. Procedimiento de puesta en marcha de una estación de regulación.
  5. Procedimiento de mantenimiento de una estación de regulación.
  6. Sustitución del contador de gas en una estación de regulación.
  7. Sustitución de los filtros de gas en una estación de regulación.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Estudio de los sistemas de protección de tuberías y soldaduras.
  2. Estudio de la normativa vigente.
  3. Método constructivo de estaciones reguladoras.
