IGHT Equipo de Experimentación de Calentador de Gas Instantáneo

INSTANTANEOUS GAS HEATER TRAINER - IGHT

SISTEMAS INNOVADORES

El Equipo de Experimentación de Calentador de Gas Instantáneo, "IGHT", diseñado por EDIBON, consiste en un equipo didáctico con ruedas, para facilitar su movilidad, que representa un equipo experimental con un calentador de gas instántaneo.

Ver descripción general

Descripción General

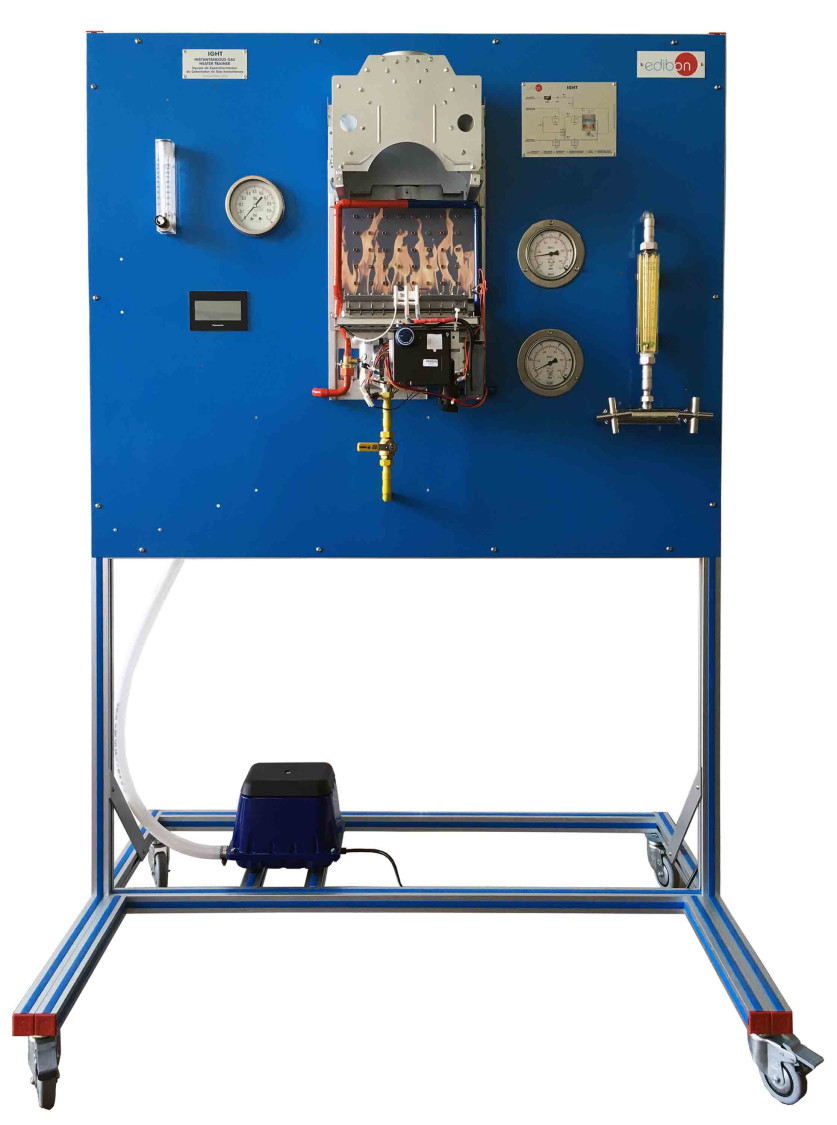

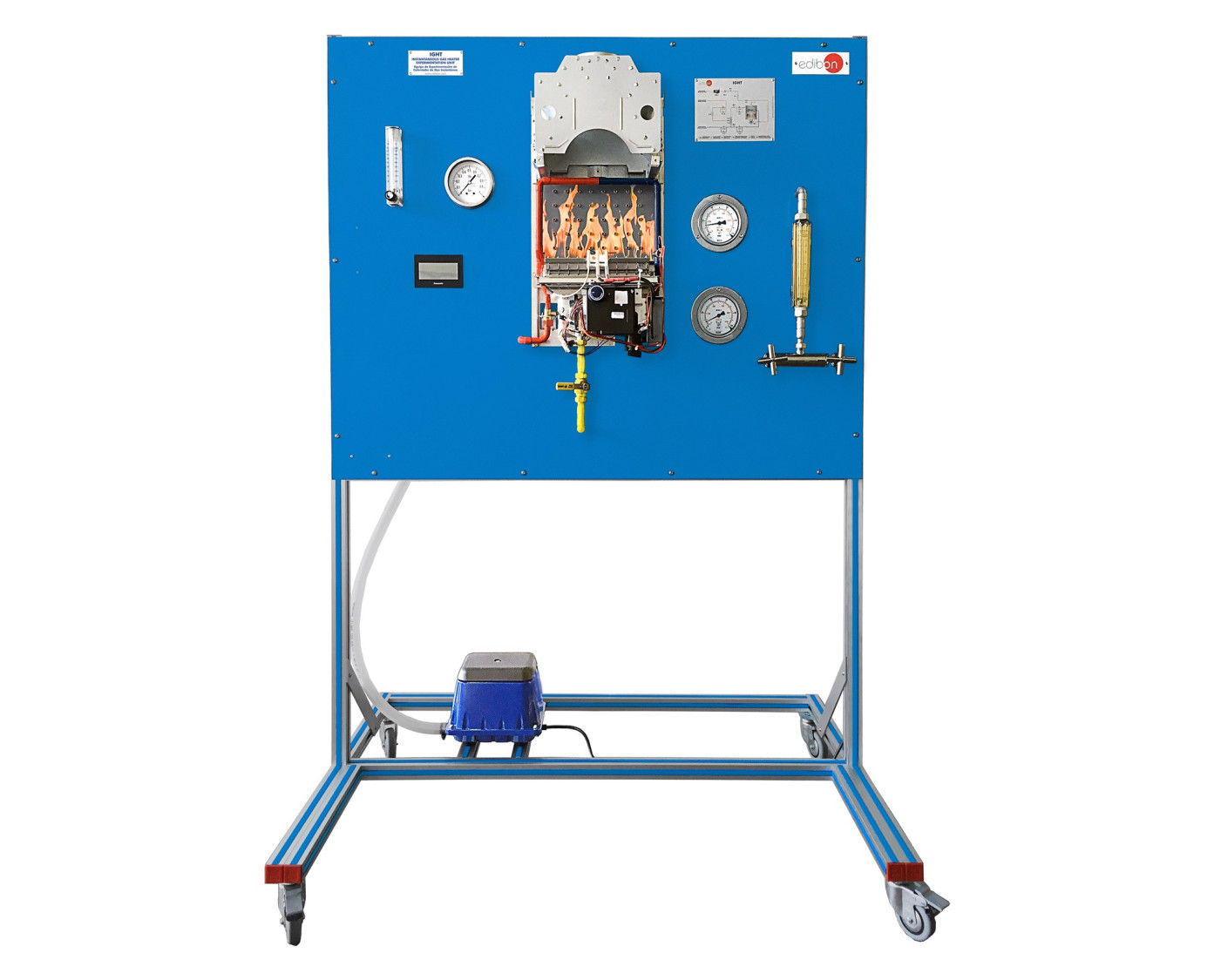

El Equipo de Experimentación de Calentador de Gas Instantáneo, "IGHT", diseñado por EDIBON, consiste en un equipo didáctico con ruedas, para facilitar su movilidad, que representa un equipo experimental con un calentador de gas instántaneo.

El equipo funciona con aire, simulando la función del calentador, por lo que se puede utilizar en aulas y laboratorios sin representar ningún tipo de peligro.

Para proporcionar el aire de servicio se dispone de una bomba de diafragma, que aporta el aire necesario para trabajar con el equipo de forma autónoma.

El elemento principal del equipo es un calentador de gas instantáneo accionado mediante una bomba de diafragma que proporciona aire de servicio a la presión a la que debe operar el calentador. Un regulador de presión controla la presión de servicio en el calentador y un conjunto de diodos LED simulan la llama producida en el calentador. Además, el calentador se presenta sin carcasa ni intercambiador de calor para una mejor asimilación de los conceptos que se estudian.

El equipo simula mediante un PLC los fallos típicos y reales que se producen en este tipo de dispositivos. También dispone de un juego de válvulas solenoides que simulan fallos en las conducciones que alimentan al calentador. El PLC acoplado al equipo simula aleatoriamente hasta 14 posibles fallos en tres modos de trabajo diferentes y presenta una pantalla táctil de selección. Por otro lado el equipo se encuentra instalado en un panel totalmente accesible y con ruedas para su fácil traslado.

Además, este equipo simula todas las medidas de seguridad necesarias: llama piloto, sonda antirrevoco de los gases de combustión, detector de llama mediante termopar, presostato, termostato limitador de temperatura, etc.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Identificación de los componentes principales de un calentador de gas instantáneo: intercambiador de calor, quemadores, carcasa, etc.
  2. Estudio del funcionamiento de un calentador de gas instantáneo.
  3. Estudio del método y del protocolo de encendido.
  4. Estudio de los posibles fallos que se producen en este tipo de dispositivos.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Estudio del método de la regulación de presión por toberas Venturi para el ajuste de quemadores de gas.
  2. Estudio del método volumétrico para el ajuste de quemadores de gas.
  3. Estudio de las distancias mínimas de instalación de un calentador de gas instantáneo.
  4. Estudio de las compatibilidades con otros sistemas de calefacción.
