Lugar: Tuskegee, AL (USA)
Departamento de Ciencias e Ingeniería de los Materiales
Fecha de instalación: Agosto, 2017
Haga click para ver imágenes

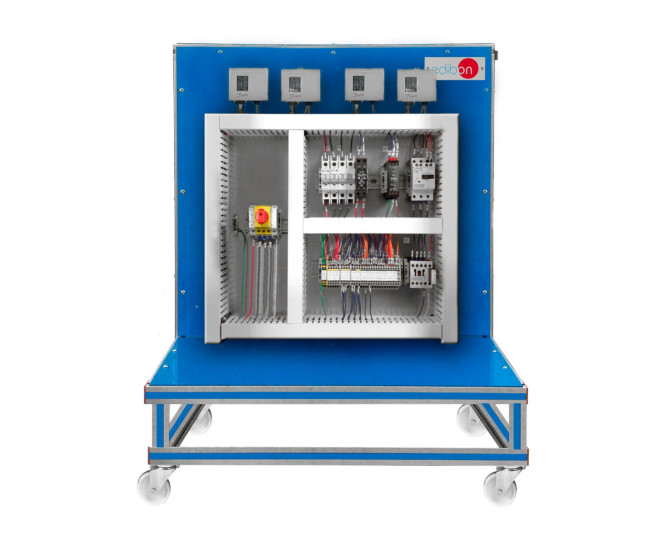

TEIR Equipo de Instalaciones Eléctricas en Sistemas de Refrigeración
SISTEMAS INNOVADORES
A tal fin, este equipo ha sido diseñado para enseñar a los estudiantes sobre diferentes circuitos y dispositivos eléctricos asociados al campo de la refrigeración, cómo realizar los cableados de estos tipos de instalaciones, el montaje de los componentes y la interacción entre ellos.
NOTICIAS RELACIONADAS
Descripción General
A tal fin, este equipo ha sido diseñado para enseñar a los estudiantes sobre diferentes circuitos y dispositivos eléctricos asociados al campo de la refrigeración, cómo realizar los cableados de estos tipos de instalaciones, el montaje de los componentes y la interacción entre ellos.
El cableado de componentes eléctricos es una tarea típica en el campo de la refrigeración. Un objetivo de estudio importante es el diseño y funcionamiento de los componentes individuales y conocer cómo interactúan estos componentes en los circuitos de refrigeración.
Los aspectos relacionados con la seguridad también son importantes. Por este motivo, los componentes eléctricos se distribuyen de forma clara y visible, de esta forma el usuario puede adquirir experiencia y mejorar sus habilidades con todos los elementos y cableados.
Todos los componentes se conectan a bloques de terminales y se disponen en un panel frontal de forma que todos son accesibles y muy visibles. Además, a través de los cables y elementos eléctricos incluidos en este equipo se pueden configurar muchos circuitos de forma correcta.
Para conseguir un funcionamiento más realista, este equipo incluye lámparas y otros elementos, como por ejemplo resistencias para simular el consumo de energía. Todos los elementos se alimentan de la red eléctrica para llevar a cabo operaciones reales de cableado y trabajo con equipos de refrigeración, proporcionando gran relevancia a la práctica.
Este equipo incluye componentes eléctricos para el arranque y funcionamiento de compresores de refrigerante, tales como relé de arranque electromagnético y condensador, temporizadores y circuitos que pueden diseñarse para el descongelamiento cíclico en instalaciones de refrigeración. Además, el equipo proporciona una programación correcta del temporizador, componentes de seguridad (presostatos y termostatos) e interruptores automáticos para un funcionamiento realista de los circuitos eléctricos de sistemas de refrigeración.
Estos componentes permiten diseñar y examinar una cadena de seguridad típica para refrigeración.
El material didáctico bien estructurado expone los fundamentos y proporciona una guía paso a paso a través de los experimentos.
Los experimentos más importantes que pueden llevarse a cabo con este equipo son:
Lectura de diagramas de circuitos eléctricos.
Comprensión de diagramas de circuitos eléctricos.
Cableado y prueba de diagramas de circuitos eléctricos.
Diseño y análisis de una cadena de seguridad.
Estudio de conexión estrella-triángulo.
Cambio en la dirección de giro en un circuito de CA.
Consideraciones de seguridad a la hora de trabajar con tensión de red.
Diseño, investigación y funcionamiento de componentes eléctricos en sistemas de refrigeración:
Limitador de corriente de arranque.
Interruptor de seguridad.
Relé temporizado.
Temporizador.
Presostato.
Condensador de arranque.
Interruptor automático.
Relé de arranque.
Válvula electromagnética.
Condensador de servicio.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Cableado y precauciones del limitador de corriente de arranque.
- Cableado y precauciones del interruptor de seguridad.
- Cableado y programación del relé temporizado y relé de arranque.
- Cableado y precauciones del condensador de servicio.
- Cableado del interruptor automático y la válvula electromagnética.
- Cableado estrella-triángulo.
- Cambio de la dirección de giro en un circuito de CA trifásico.
- Aspectos relacionados con la seguridad cuando se trabaja con tensión de red.
EQUIPOS COMPLEMENTARIOS
9.10.3.- PRÁCTICAS DE INSTALACIONES Y MANTENIMIENTO
TIR
El Equipo de Introducción a la Refrigeración, "TIR", es un equipo con conjuntos intercambiables, en los cuales los componentes están montados sobre placas y se pueden conectar rápidamente mediante mangueras flexibles adecuadas.El equipo está...
9.10.3.- PRÁCTICAS DE INSTALACIONES Y MANTENIMIENTO
TEMT
Equipo de Entrenamiento para Medidas de Temperatura
El Equipo de Entrenamiento para Medidas de Temperatura, "TEMT", permite comparar la respuesta de varios dispositivos para medir la temperatura para diferentes caudales y diferentes posiciones de instalación de estos dispositivos.El equipo incluye...
9.10.3.- PRÁCTICAS DE INSTALACIONES Y MANTENIMIENTO
TAMR
Equipo de Montaje y Mantenimiento en Instalaciones de Refrigeración

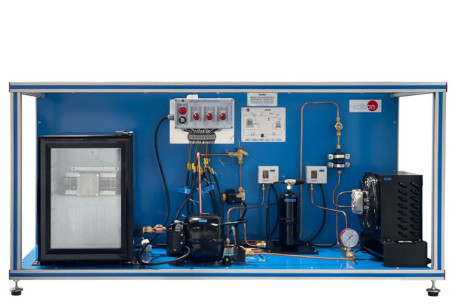

El Equipo de Montaje y Mantenimiento en Instalaciones de Refrigeración, "TAMR", ha sido diseñado para mostrar a los estudiantes la planificación, implementación y comprobación de procesos relacionados con el montaje, puesta en marcha y...
