TRAMC/1 Modelo de Refrigerador Doméstico

HOME REFRIGERATION MODEL - TRAMC/1

SISTEMAS INNOVADORES

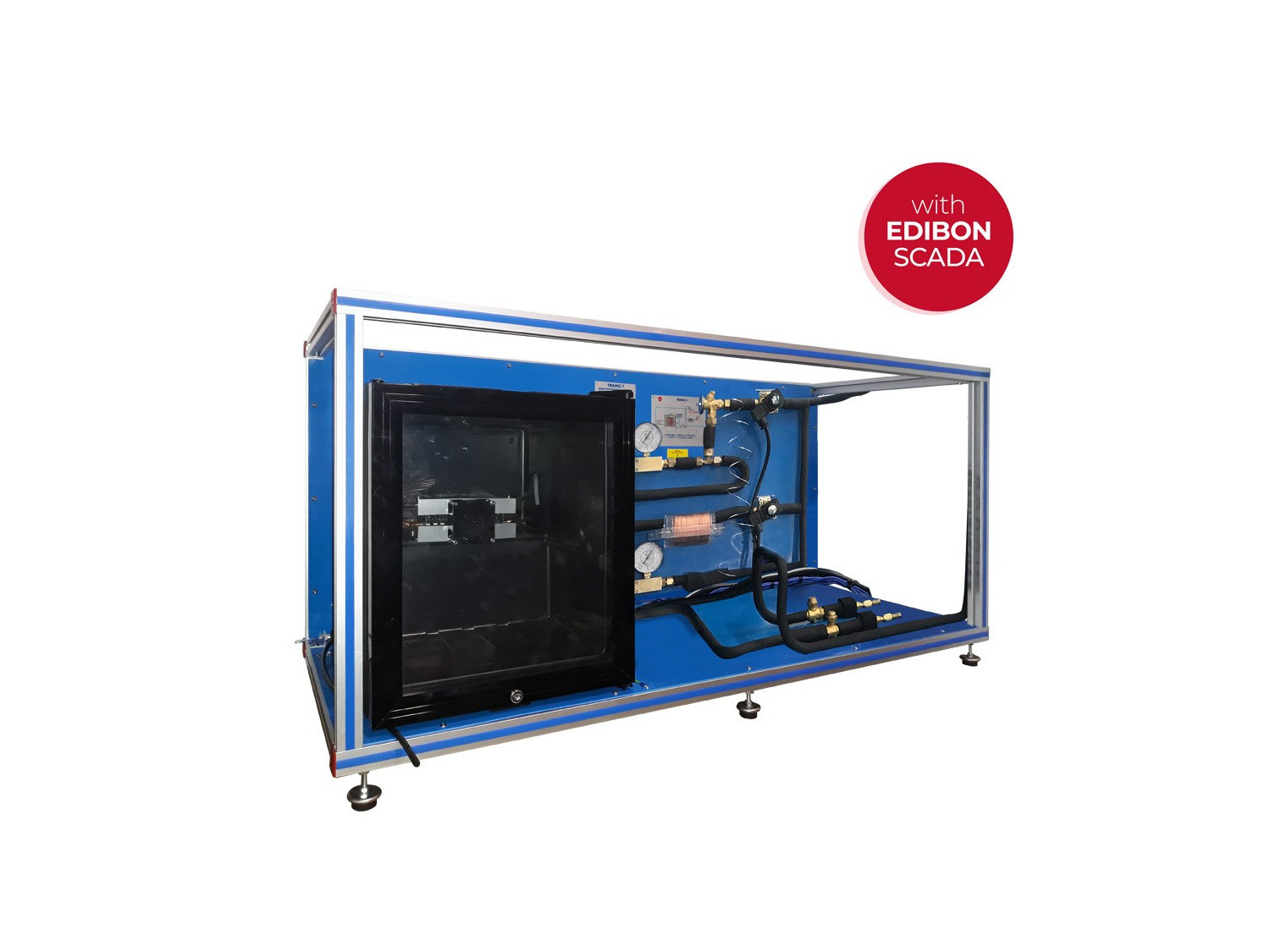

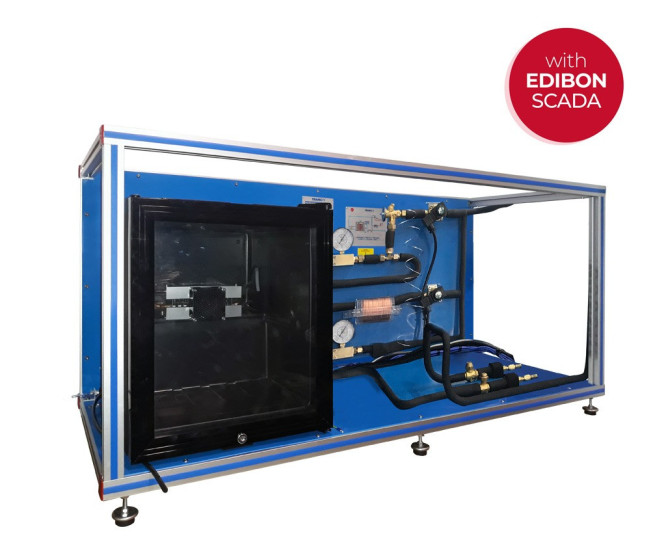

Consiste en una cámara de refrigeración con calentador como carga de refrigeración, evaporador, ventilador y dos elementos de expansión, tubo capilar o válvula de expansión, seleccionados mediante una válvula solenoide.

Ver descripción general

Descripción General

El suministro mínimo consiste en dos elementos principales: la Unidad Base de TRAMC, "TRAMC-UB", y al menos uno de los elementos requeridos descritos más abajo.

Los modelos se interconectan mediante mangueras especiales para refrigerante.

Los elementos principales de la Unidad Base de TRAMC, "TRAMC-UB", son compresor, condensador, acumulador de refrigerante y accesorios para complementar el ciclo de refrigeración. Están distribuidos de manera clara y visible para facilitar la comprensión del ciclo termodinámico.

El software SCADA, desarrollado por EDIBON, tiene un sistema de control y adquisición de datos que permite automatizar el equipo y la realización y evaluación rápida de todas las prácticas desarrolladas. Además, permite representar en tiempo real todas las magnitudes medidas y calculadas.

A través del software se realiza el registro de las medidas del ensayo en función del tiempo y la generación de un archivo compatible con aplicaciones de hojas de cálculo. Las temperaturas y presiones existentes en el sistema son registradas por sensores. Además, se permite la representación del ciclo termodinámico en diagramas p-H y H- X.

Consiste en una cámara de refrigeración con calentador como carga de refrigeración, evaporador, ventilador y dos elementos de expansión, tubo capilar o válvula de expansión, seleccionados mediante una válvula solenoide.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: la Unidad Base TRAMC (TRAMC-UB) + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Funcionamiento y comportamiento de los componentes de un circuito de refrigeración.
  2. Estudio y comparación del trabajo con diferentes elementos de expansión:
  • Válvula de expansión.
  • Tubo capilar.
  1. Representación del ciclo termodinámico en el diagrama logarítmico p-h.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Calibración de sensores.
  2. Propiedades del refrigerante R134a.
  3. Diagrama entalpía-presión del refrigerante R134a.
