El modelo TRAMC/3 es parte integrante del sistema de prácticas "TRAMC" para refrigeración e ingeniería climática. El modelo, unido a la unidad base mediante mangueras de refrigeración y asegurado en la estructura mediante cerrojos, forma una instalación de aire acondicionado sencilla. Permite la explicación de los fundamentos de la refrigeración de habitáculos, así como de los componentes de una instalación de aire acondicionado.

Ver descripción general

Descripción General

El suministro mínimo consiste en dos elementos principales: la Unidad Base de TRAMC, "TRAMC-UB", y al menos uno de los elementos requeridos descritos más abajo.

Los modelos se interconectan mediante mangueras especiales para refrigerante.

Los elementos principales de la Unidad Base de TRAMC, "TRAMC-UB", son compresor, condensador, acumulador de refrigerante y accesorios para complementar el ciclo de refrigeración. Están distribuidos de manera clara y visible para facilitar la comprensión del ciclo termodinámico.

El software SCADA, desarrollado por EDIBON, tiene un sistema de control y adquisición de datos que permite automatizar el equipo y la realización y evaluación rápida de todas las prácticas desarrolladas. Además, permite representar en tiempo real todas las magnitudes medidas y calculadas.

A través del software se realiza el registro de las medidas del ensayo en función del tiempo y la generación de un archivo compatible con aplicaciones de hojas de cálculo. Las temperaturas y presiones existentes en el sistema son registradas por sensores. Además, se permite la representación del ciclo termodinámico en diagramas p-H y H- X.

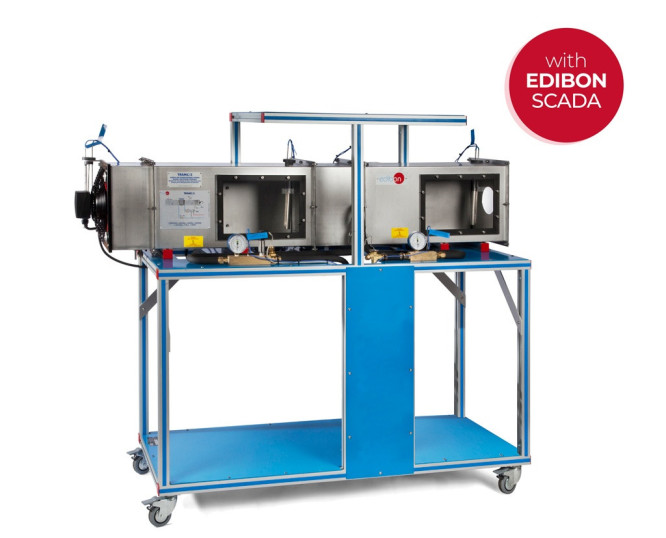

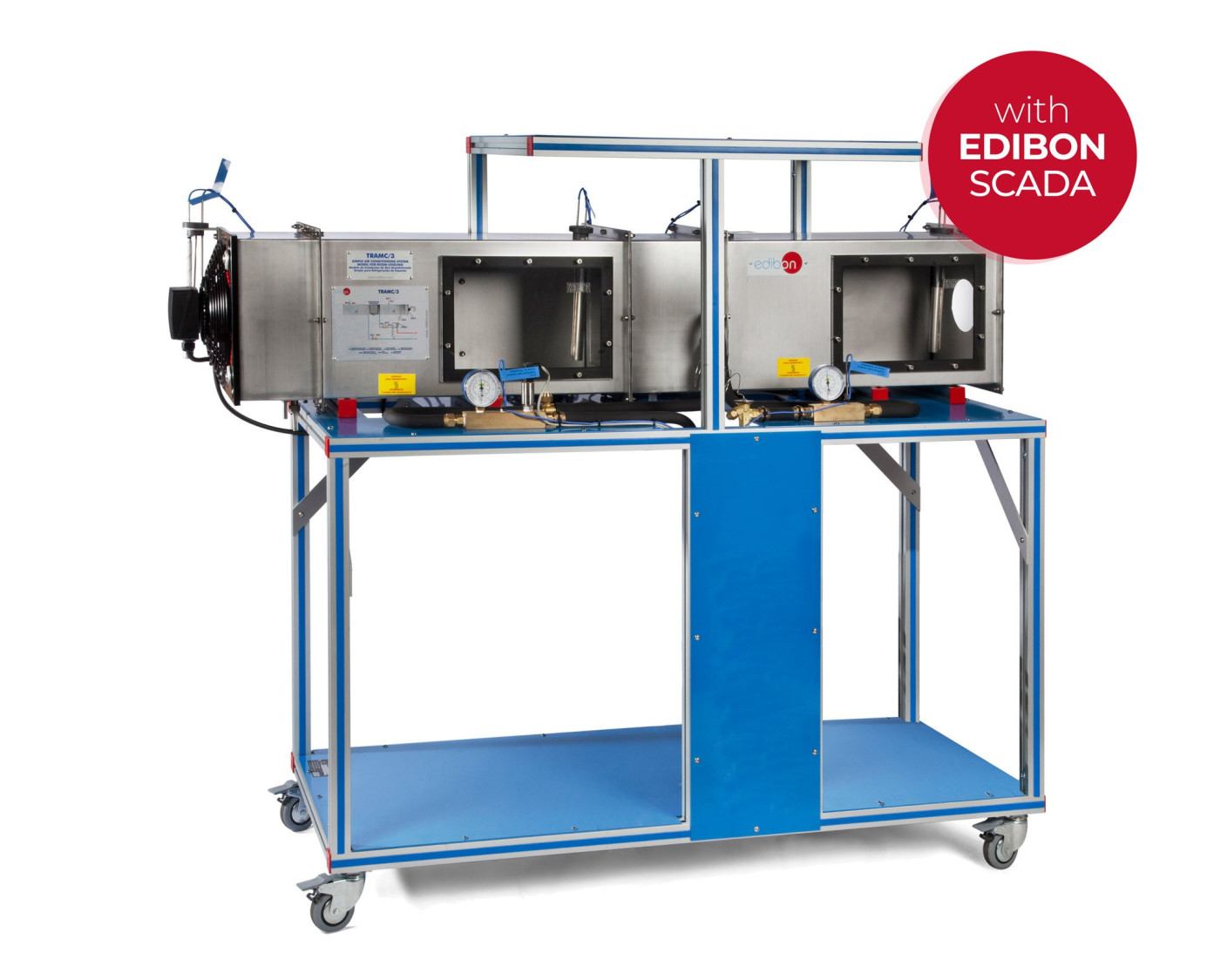

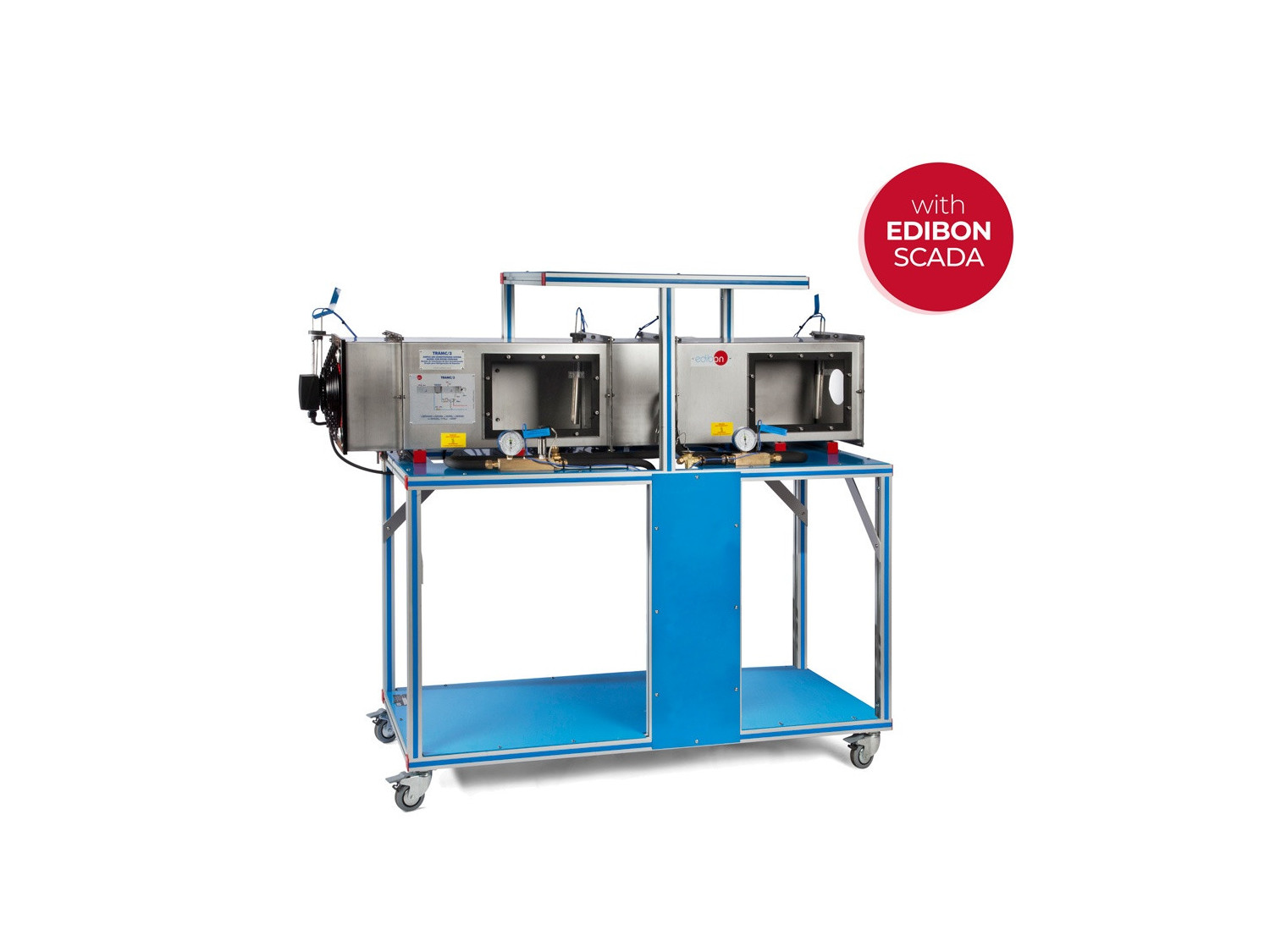

El modelo TRAMC/3 es parte integrante del sistema de prácticas "TRAMC" para refrigeración e ingeniería climática. El modelo, unido a la unidad base mediante mangueras de refrigeración y asegurado en la estructura mediante cerrojos, forma una instalación de aire acondicionado sencilla. Permite la explicación de los fundamentos de la refrigeración de habitáculos, así como de los componentes de una instalación de aire acondicionado. Contiene un conducto de aire con parte delantera transparente, ventilador, un evaporador como refrigerador de aire y una válvula de expansión. Todos los componentes están montados de manera clara sobre un panel.

El caudal volumétrico de aire se determina a través de una medición de presión diferencial. Las temperaturas antes y después del evaporador son registradas con sensores.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: la Unidad Base TRAMC (TRAMC-UB) + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del funcionamiento y comportamiento de un sistema de aire acondicionado.
  2. Estudio del acondicionamiento de espacios.
  3. Estudio del funcionamiento de un evaporador como refrigerador de aire.
  4. Representación del ciclo termodinámico en el diagrama logarítmico p-h.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Calibración de sensores.
  2. Propiedades del refrigerante R134a.
  3. Diagrama entalpía-presión del refrigerante R134a.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TRAMC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo TRAMC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
