Hoy queremos contaros la última instalación que hemos realizado en el Centro de Formación Profesional para el Empleo en Tecnologías del Frío y la Climatización de Moratalaz (Madrid - España). Allí hemos instalado dos de nuestros equipos del área de termodinámica y termotecnia.
TIR Equipo de Introducción a la Refrigeración
SISTEMAS INNOVADORES

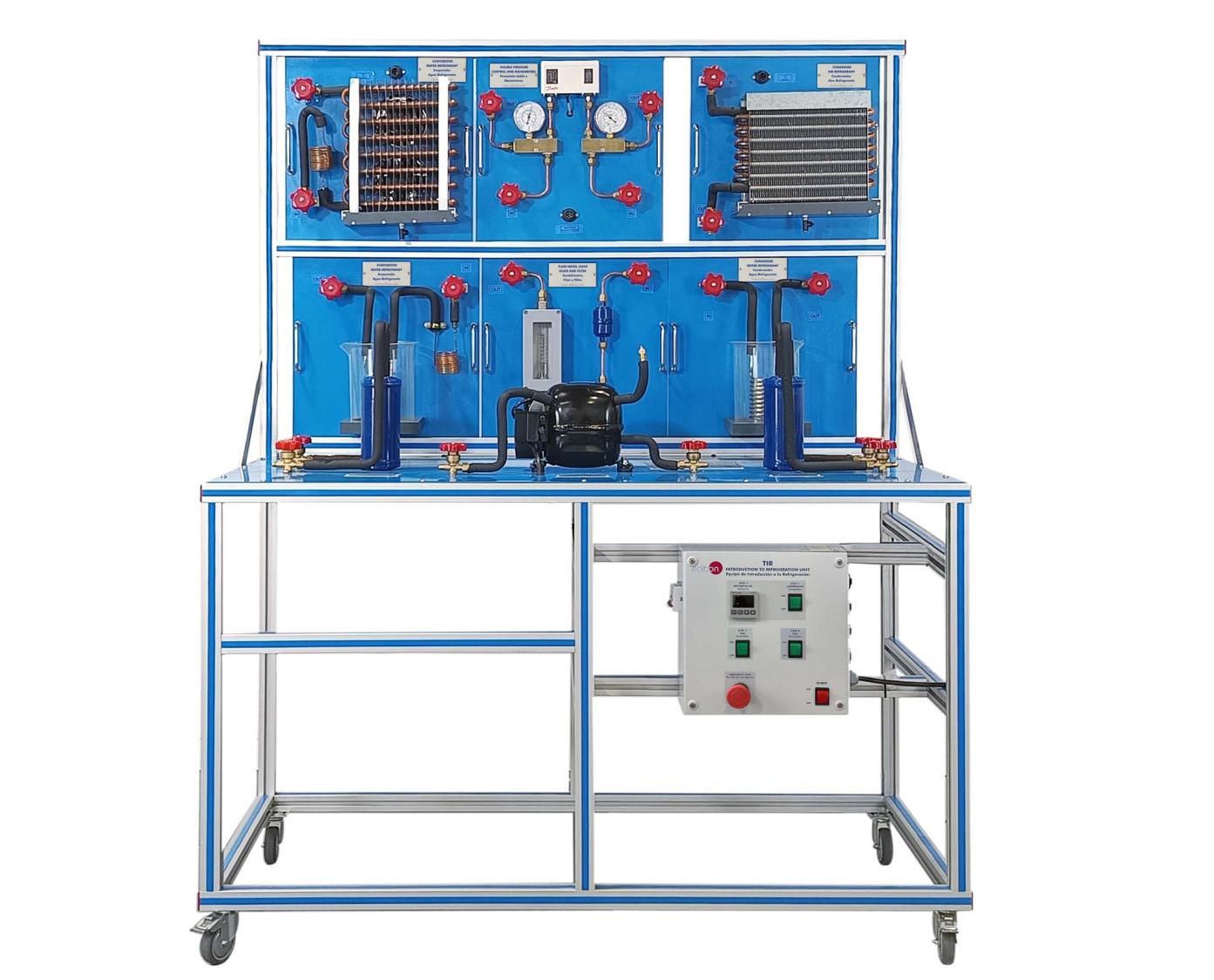

El Equipo de Introducción a la Refrigeración, "TIR", ha sido diseñado por EDIBON, permite conocer el funcionamiento y manejo de una instalación frigorífica y ofrecer una introducción básica a la refrigeración gracias a ensayos prácticos claros y fáciles.
NOTICIAS RELACIONADAS
Descripción General
El Equipo de Introducción a la Refrigeración, "TIR", es un equipo con conjuntos intercambiables, en los cuales los componentes están montados sobre placas y se pueden conectar rápidamente mediante mangueras flexibles adecuadas.
El equipo está formado por un bastidor con un compresor, un acumulador de refrigerante para asegurar un flujo de refrigerante adecuado en el circuito y un separador de líquidos para evitar que entre liquido al compresor. En el bastidor también se posicionan seis conjuntos intercambiables a la vez y permiten la construcción de instalaciones frigoríficas de compresión simples uniendo los conjuntos y elementos por medio de cables y mangueras flexibles adecuadas.
Los conjuntos están constituidos por los componentes montados sobre placas y se encuentran listos para ser montados en el bastidor de forma sencilla.
El equipo de ensayo contiene todos los componentes necesarios para un circuito de refrigeración completamente apto para funcionar, tales como compresor, condensador, evaporador y tubo capilar como elemento de expansión. También se incluyen otros accesorios adicionales en las instalaciones de refrigeración, como son presostato doble y manómetros para proteger el compresor contra presiones demasiado altas o bajas, caudalímetro, visor y filtro.
El equipo permite combinar los elementos de diferentes maneras, ya que se dispone de dos condensadores y dos evaporadores, uno como intercambiador de calor aire-refrigerante y otro como intercambiador de calor agua-refrigerante.
El bastidor soporta un panel de control e indicación donde se visualiza la potencia absorbida por el compresor y donde actuar sobre el compresor y los diferentes ventiladores.
Se visualizan las presiones, caudales, potencia absorbida del compresor y los parámetros más importantes de los circuitos de refrigeración. Las mediciones de la temperatura se realizan con termómetros propios del laboratorio.
Para el llenado y vaciado de la instalación se requiere el elemento T/KIT1, Kit de Mantenimiento que contiene Bomba Neumática, Tubos y Manómetros.
Para dectectar cualquier fuja de refrigerante en el equipo se recomienda el elemento T/KIT2, Kit de Mantenimiento que contiene Detector de Fugas.
Además, para el llenado y vaciado de la instalación de forma repetida y sin perder el refrigerante, se recomienda utilizar el T/KIT3, Kit de Mantenimiento que contiene Módulo de Recuperación-Evacuación y Carga.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Construcción de circuitos de refrigeración sencillos con diferentes componentes.
- Identificación y estudio de los componentes principales de una instalación frigorífica por compresión.
- Estudio de los fundamentos de un circuito de refrigeración sencillo.
- Identificación y visualización de los cambios de estado del refrigerante.
- Comprensión de un ciclo termodinámico.
- Estudio de los diferentes modos de operación en un circuito de refrigeración:
- Enfriar el aire.
- Calentar el aire.
- Generar agua de refrigeración.
- Generar agua caliente.
- Representación del circuito de refrigeración en el esquema del proceso.
- Representación del ciclo termodinámico en un diagrama Ph.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- Evaluación de la potencia frigorífica y los flujos térmicos para los diferentes modos de operación.
- Desarrollo de ejercicios prácticos: Vaciar y rellenar la instalación frigorífica (requiere el accesorio T/KIT3).
- Propiedades del refrigerante R-513a.
- Diagrama Ph del refrigerante R-513a.
