GBT Equipo de Experimentación con Quemador de Gas de Tiro Forzado

FORCED AIR GAS BURNER TRAINER - GBT

SISTEMAS INNOVADORES

El Equipo de Experimentación con Quemador de Gas de Tiro Forzado, "GBT", permite estudiar la disposición, los elementos de medida y los dispositivos de seguridad que requiere una instalación con un quemador de gas de tiro forzado.

Ver descripción general

Descripción General

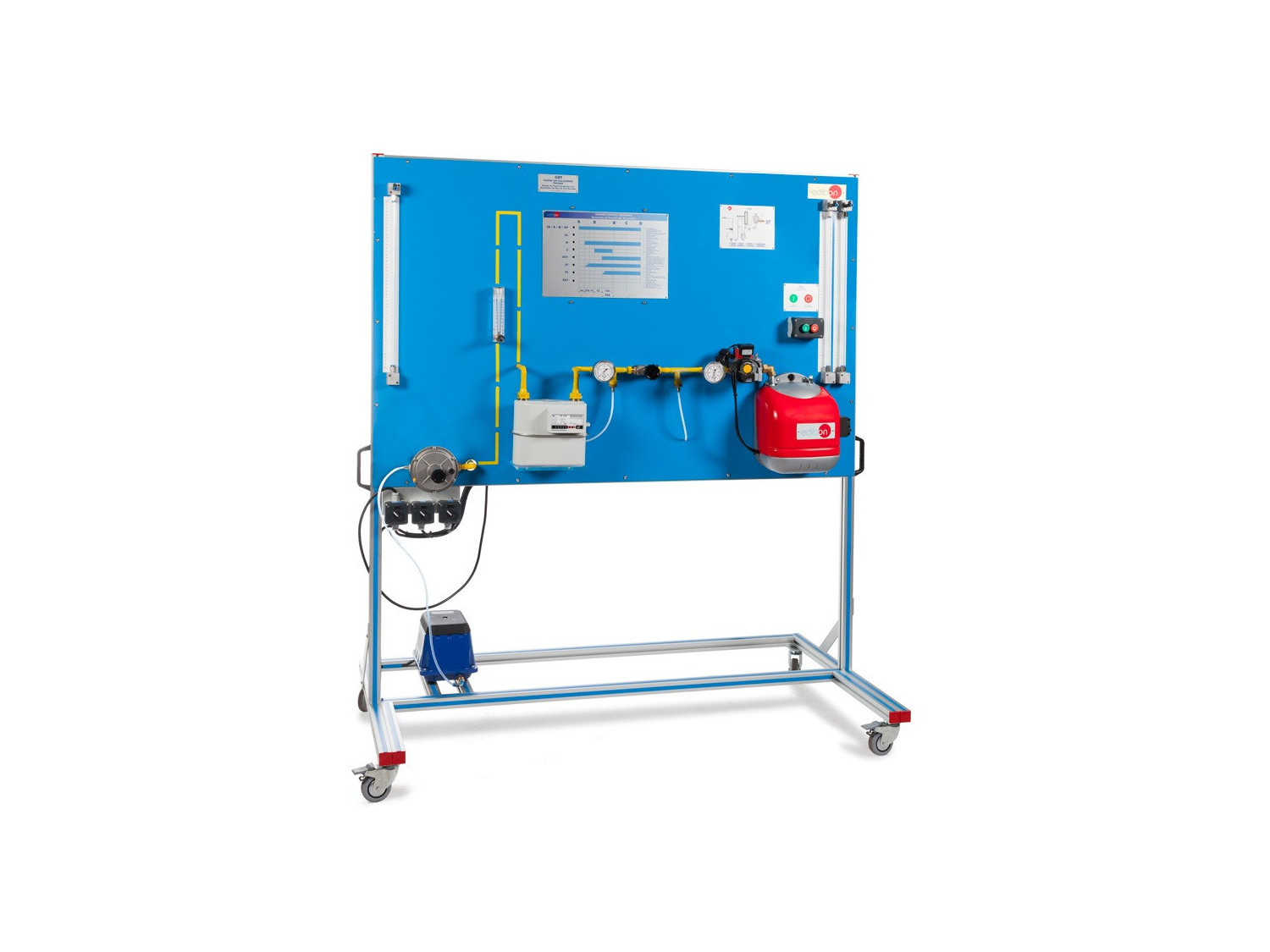

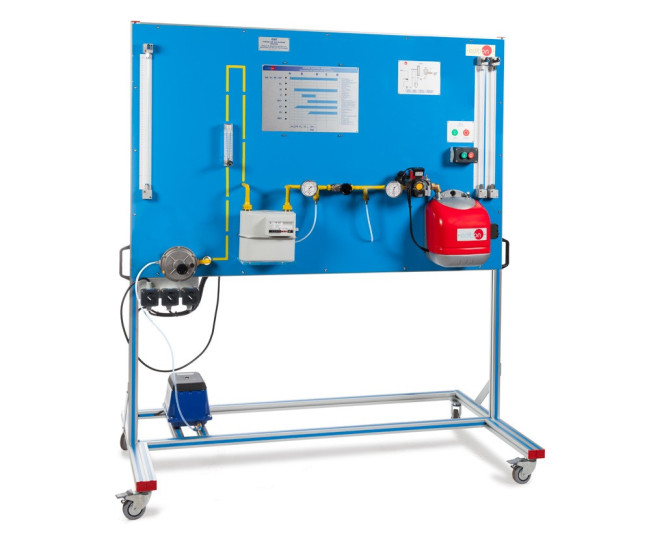

El Equipo de Experimentación con Quemador de Gas de Tiro Forzado, "GBT", diseñado por EDIBON, consiste en un equipo didáctico compacto con ruedas para facilitar su movilidad, y que representa un sistema controlado de gas que suministra a un quemador de gas de tiro forzado. Permite estudiar la disposición, los elementos de medida y los dispositivos de seguridad que requiere una instalación con un quemador de gas de tiro forzado.

El equipo funciona con aire, simulando la función del quemador, por lo que se puede utilizar en aulas y laboratorios sin representar ningún tipo de peligro. Se dispone de un compresor que aporta el suministro de aire necesario para trabajar con la unidad de forma autónoma.

El elemento principal del equipo es un quemador de gas de tiro forzado de tipo comercial que presenta los sistemas de seguridad necesarios: presión del gas, detección de llama, termostato, presostato, guardallamas, etc. Todos los estados del quemador y la secuencia del control de arranque del quemador se pueden visualizar en un panel frontal con LEDS y, así, monitorizar el servicio del quemador con guardallamas.

El equipo permite regular el caudal de gas de suministro con un regulador de presión y el caudal de entrada al quemador mediante una válvula de regulación, así como ajustar la carga nominal del quemador y calcular los caudales de gas y de volumen de servicio, para lo que se dispone de un medidor de caudal y un regulador de presión, así como un contador de gas real. En la línea de suministro al quemador se encuentran manómetros analógicos y manómetros de tubo para visualizar las presiones de servicio más importantes.

El equipo dispone de una pantalla HMI en la parte trasera que permite la selección de distintos fallos en la secuencia del quemador, programando la unidad para que los simule al arrancar. De esta manera el alumno podrá estudiar las posibles averías y aprender a identificarlas.

El equipo permite paralelamente el estudio de varios alumnos al mismo tiempo y la manipulación de los elementos de la línea, además de operaciones de mantenimiento y puesta a punto, análisis y reparación de averías.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Identificación y manejo de los componentes necesarios en una línea de gas real.
  2. Estudio y análisis de las operaciones de puesta a punto del quemador de gas de tiro forzado.
  3. Estudio del procedimiento de encendido y ajuste de la carga nominal de un quemador de gas.
  4. Estudio y análisis del caudal del gas y del volumen de servicio.
  5. Procedimiento de sustitución de componentes principales de una línea de gas real.
  6. Estudio, análisis y reparación de averías.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Regulación de presión mediante el estabilizador.
  2. Comprobación de fugas de la red de gas.
