TCREV Equipo de Refrigeración por Compresión con Distintas Válvulas de Expansión

COMPRESSION REFRIGERATION UNIT WITH DIFFERENT EXPANSION VALVES - TCREV

SISTEMAS INNOVADORES

El Equipo de Refrigeración por Compresión con Distintas Válvulas de Expansión, "TCREV", es un equipo para el estudio de ciclos termodinámicos (ciclo de refrigeración o ciclo de bomba de calor) con diferentes elementos de expansión.

Ver descripción general

Descripción General

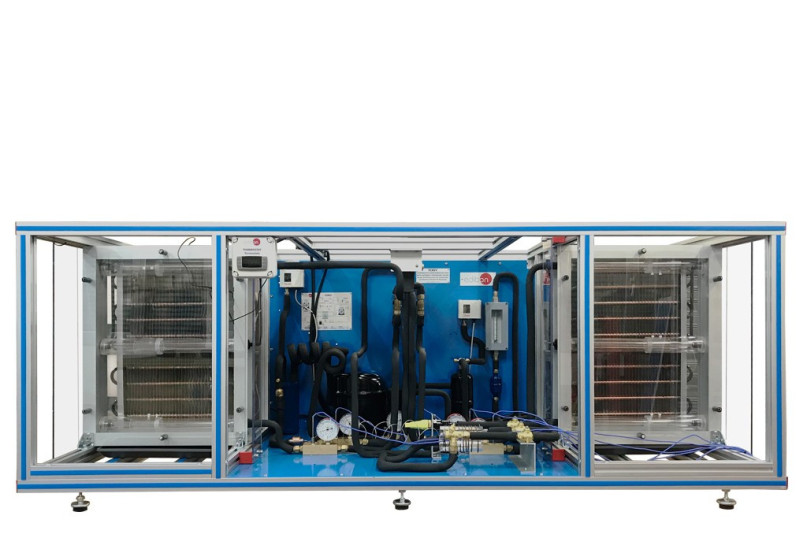

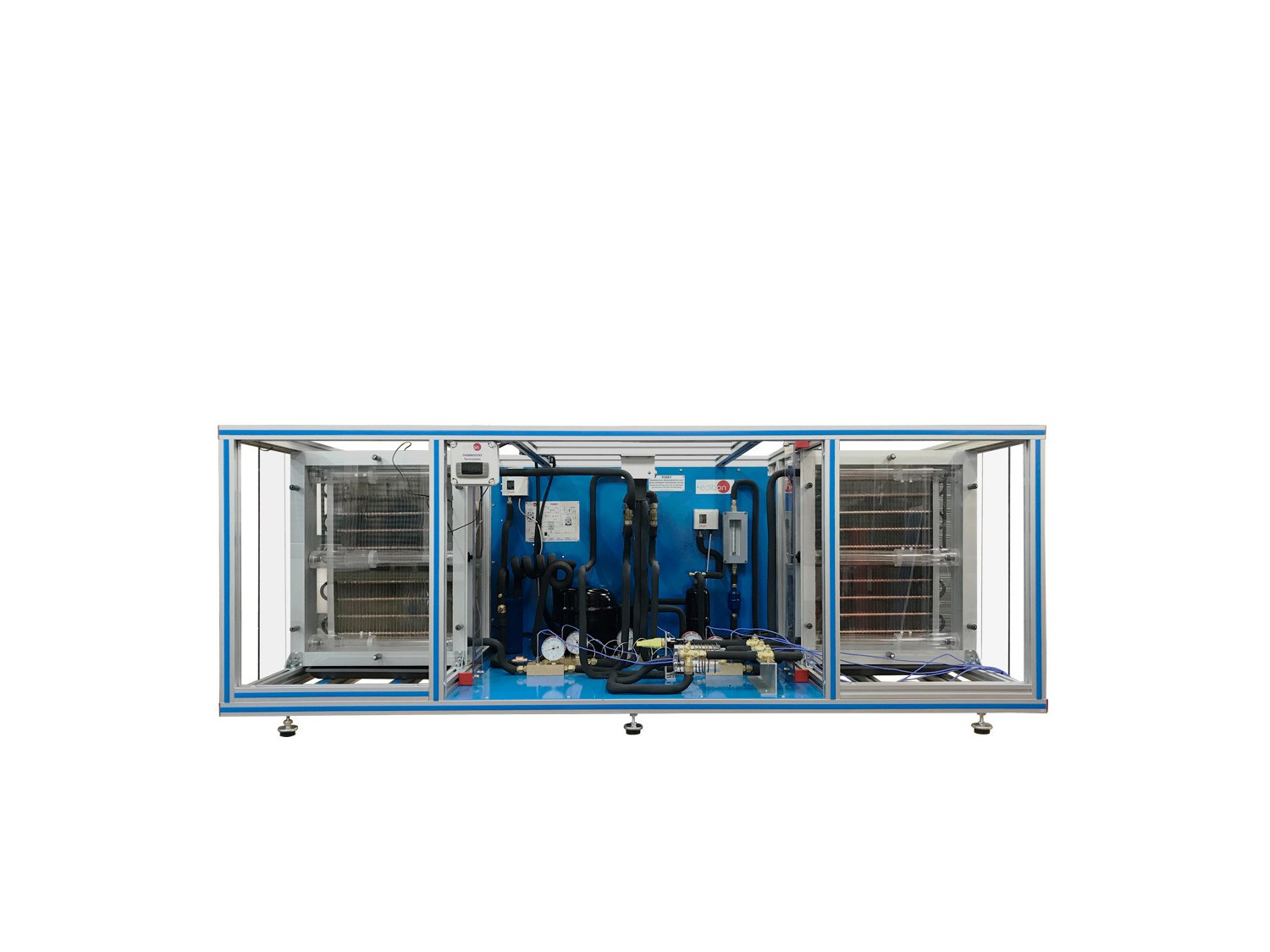

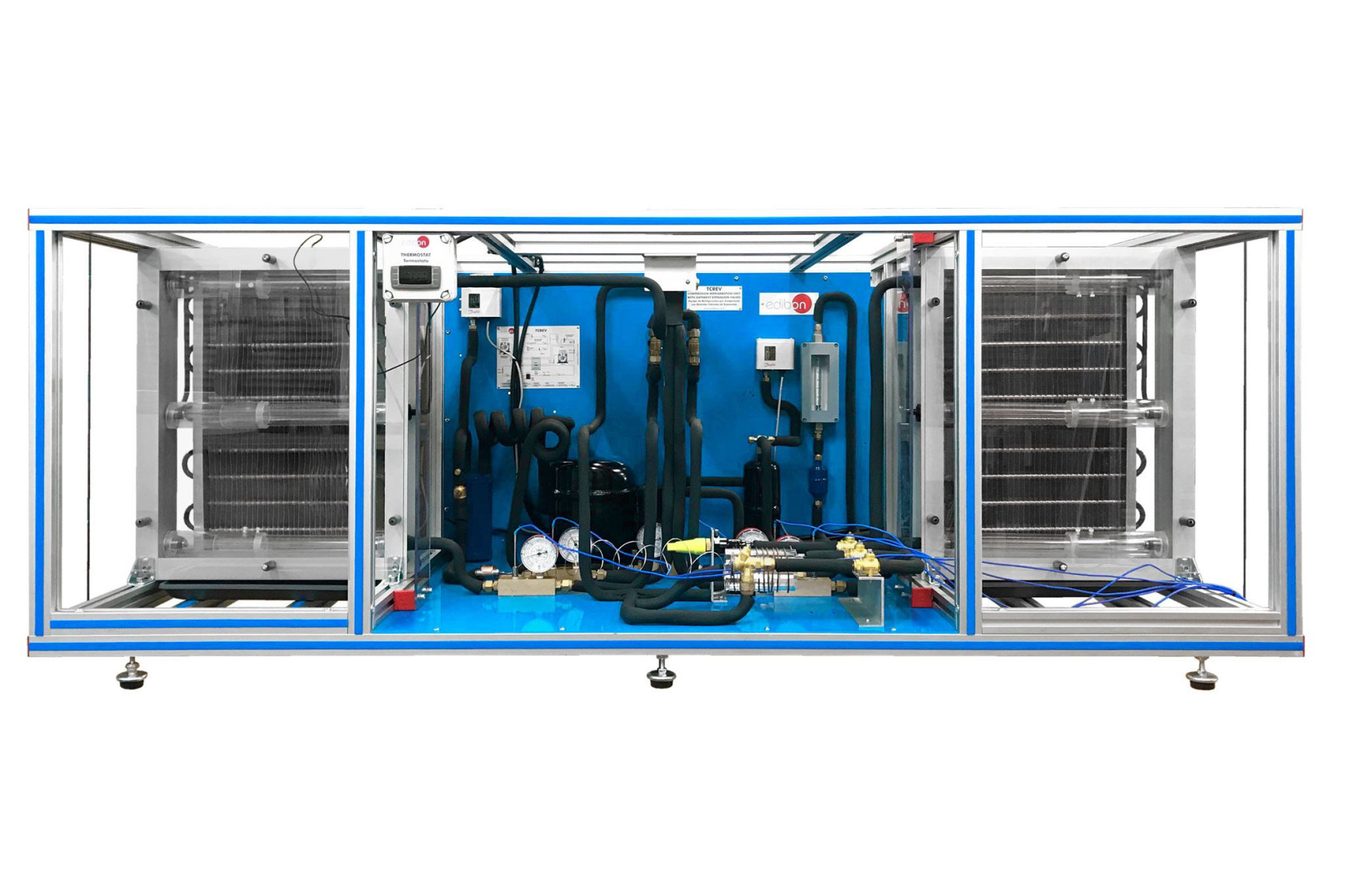

El Equipo de Refrigeración por Compresión con Distintas Válvulas de Expansión, "TCREV", es un equipo para el estudio de ciclos termodinámicos (ciclo de refrigeración o ciclo de bomba de calor) con diferentes elementos de expansión.

El equipo incluye todos los componentes necesarios para un circuito de refrigeración completamente operativo, como compresor hermético, condensador, evaporador y diferentes elementos de expansión: válvula de expansión manual, válvula de expansión termostática y tubo capilar.

Una válvula inversora de cuatro vías permite la inversión del ciclo y cambio de operación de ciclo de refrigeración a ciclo de bomba de calor. En ambos casos un termostato electrónico programable actúa sobre una válvula solenoide para cortar el ciclo por encima o debajo de las temperaturas requeridas en cada caso.

El evaporador y el condensador son intercambiadores de calor de tubos con aletas. En ambos intercambiadores se dispone de tres tubos transparentes para visualizar el cambio de estado del refrigerante durante la evaporación y la condensación.

Se pueden medir los principales parámetros involucrados en el ciclo: caudal de refrigerante, potencia del compresor y presión y temperatura en los puntos clave del ciclo.

El circuito también incluye un visor que permite ver el estado del refrigerante, un filtro, un acumulador de refrigerante para asegurar un flujo de refrigerante adecuado en el circuito, y un separador de líquidos para evitar que entre liquido al compresor.

Como medida de seguridad el circuito incluye dos presostatos para el lado de alta y baja presión.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de los fundamentos de un circuito simple de refrigeración por compresión.
  2. Estudio y comprensión de ciclos termodinámicos:
  • Circuito de refrigeración.
  • Bomba de calor.
  1. Visualización del flujo y cambios en el estado del refrigerante mediante intercambiadores de calor con tubos transparentes.
  2. Estudio de la estructura y los elementos de un sistema de refrigeración con varios elementos de expansión:
  • Válvula de expansión termostática.
  • Válvula de expansión manual.
  • Tubo capilar.
  1. Determinación del coeficiente de rendimiento del ciclo (COP).
  2. Comparación del coeficiente de rendimiento del ciclo (COP) en función del elemento de expansión.
  3. Representación de los procesos termodinámicos en el diagrama log p-h.
  4. Estudio de la relación entre la presión y el punto de ebullición de un líquido.
