EL Equipo de Circuito de Refrigeración por Compresión Sencillo "TSCR" representa la típica instalación de refrigeración por compresión con compresor.

Ver descripción general

Descripción General

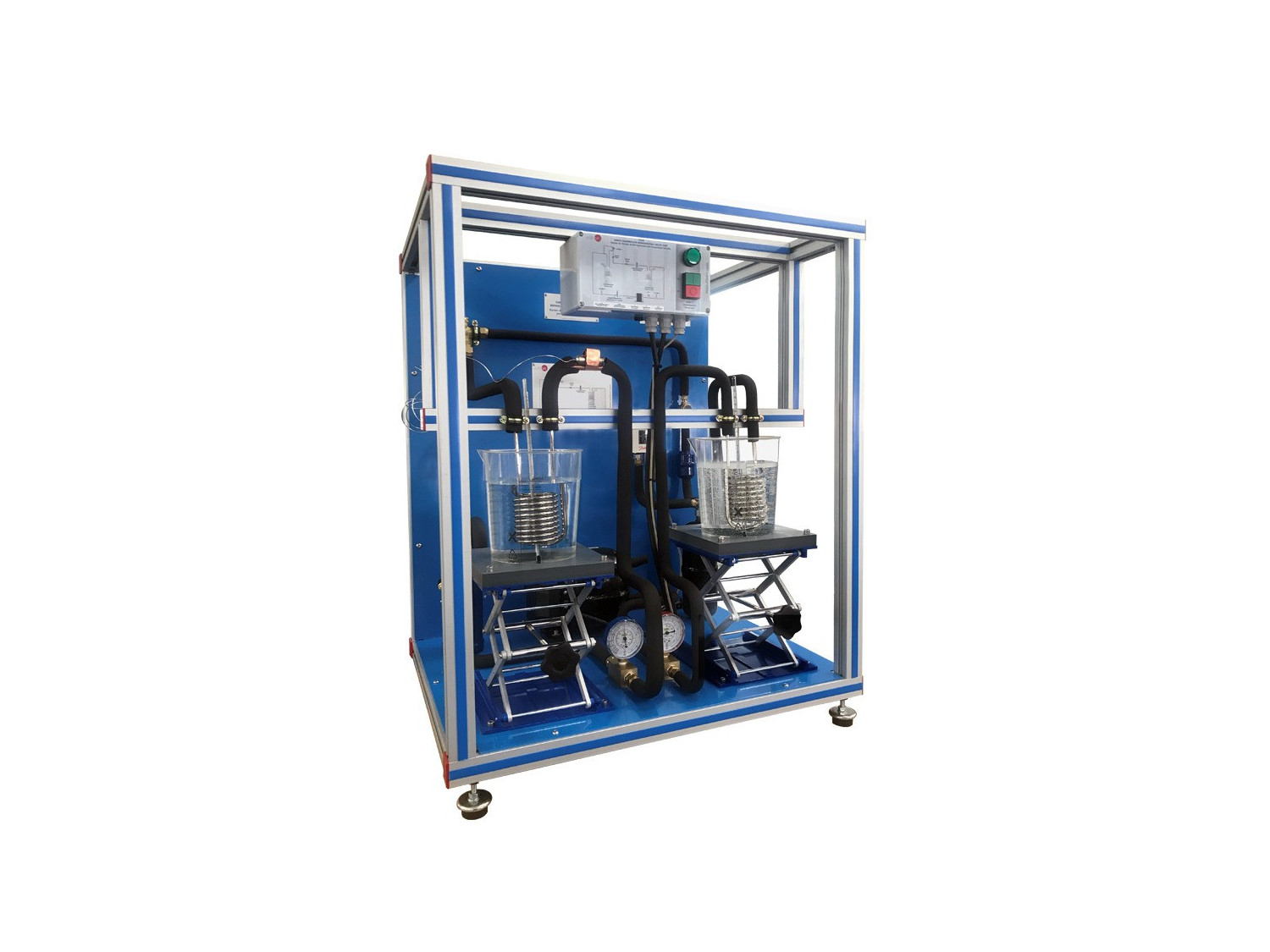

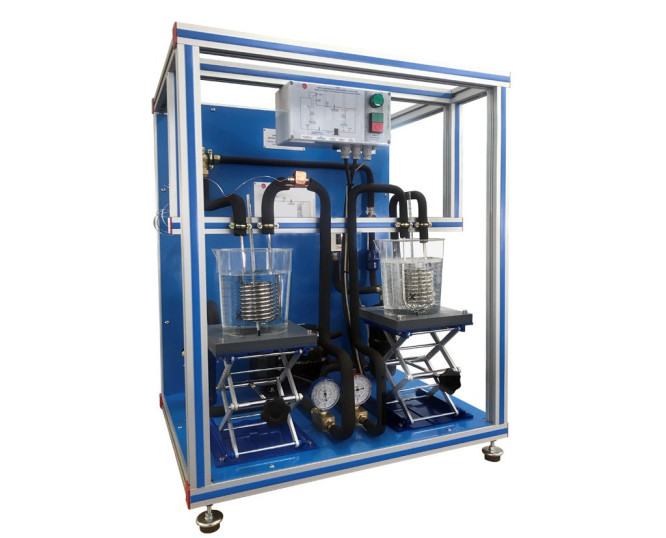

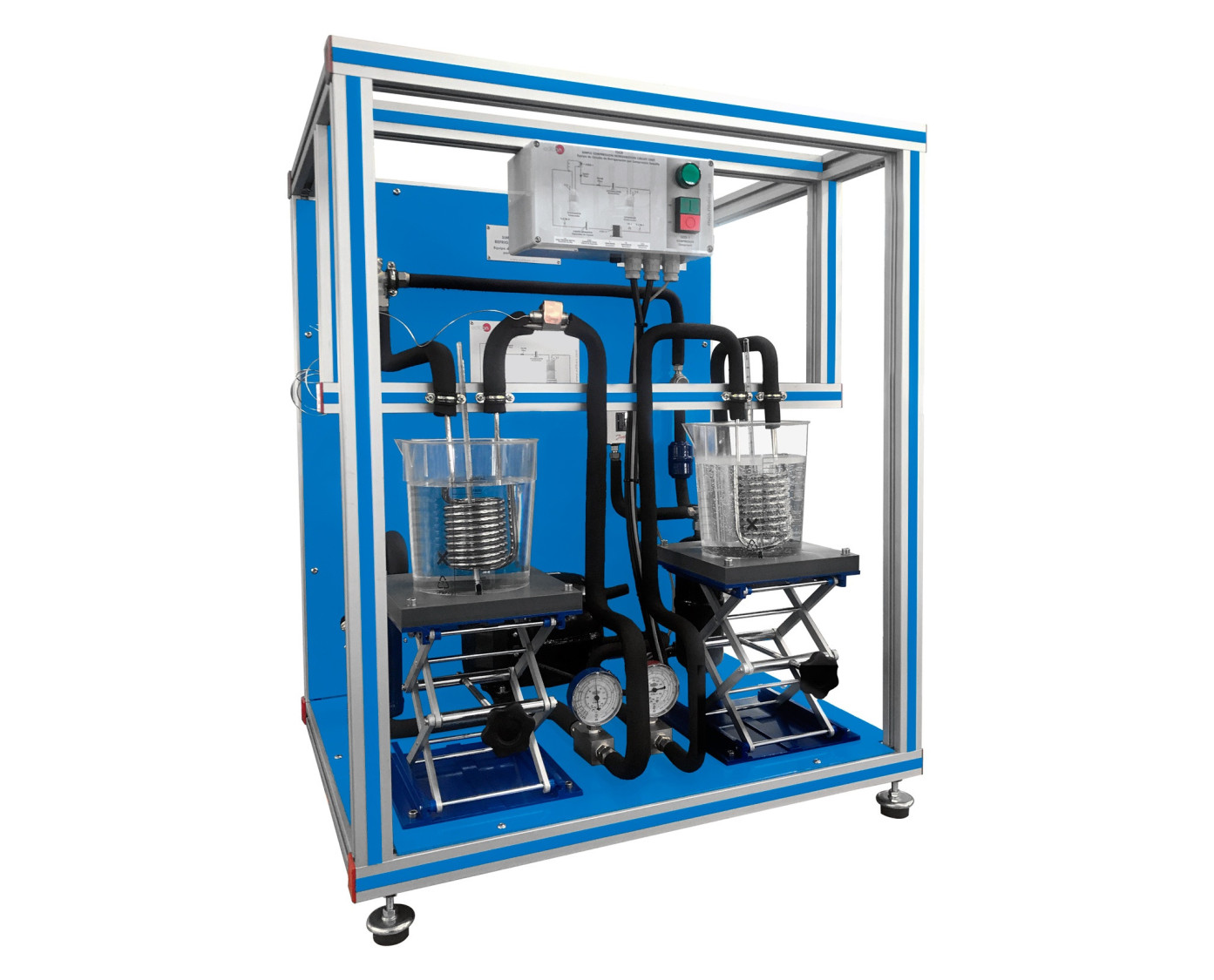

El Equipo de Circuito de Refrigeración por Compresión Sencillo "TSCR", representa la típica instalación de refrigeración por compresión con compresor.

El evaporador y el condensador están diseñados como un serpentín de cobre que está sumergido en un depósito lleno de agua, simulando el ambiente.

Como elemento de expansión se dispone de una válvula de expansión termostática y mediante un visor situado antes de la válvula de expansión se permite visualizar el estado de agregación del refrigerante.

Para el desarrollo de balances energéticos y calcular qué cantidad de calor es extraída en el evaporador por el agua fría o qué cantidad de calor es emitida en el condensador por el agua caliente al ambiente se dispone de:

  • Dos termómetros que miden la temperatura del agua en los depósitos.
  • Dos manómetros que indican las presiones de sistema existentes en el lado de alta y de baja presión. En una escala adicional en el manómetro se indica la temperatura de evaporación del refrigerante.

Como elemento de seguridad la unidad dispone de un presostato, que detiene el compresor si la presión es elevada.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Demostración del ciclo de refrigeración por compresión del vapor y de bomba de calor y visualización de los procesos más importantes.
  2. Análisis de los fundamentos básicos de un circuito de refrigeración por compresión.
  3. Identificación y estudio de los componentes principales de una instalación frigorífica por compresión:
  • Compresor.
  • Evaporador.
  • Condensador.
  • Válvula de expansión.
  1. Estudio de la relación entre la presión y el punto de ebullición de un líquido.
  2. Balance de energía.
  3. Estudio de los diferentes factores que pueden afectar al funcionamiento de la instalación frigorífica.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Propiedades del refrigerante R134a.
  2. Diagrama entalpía-presión para el refrigerante R134a.
