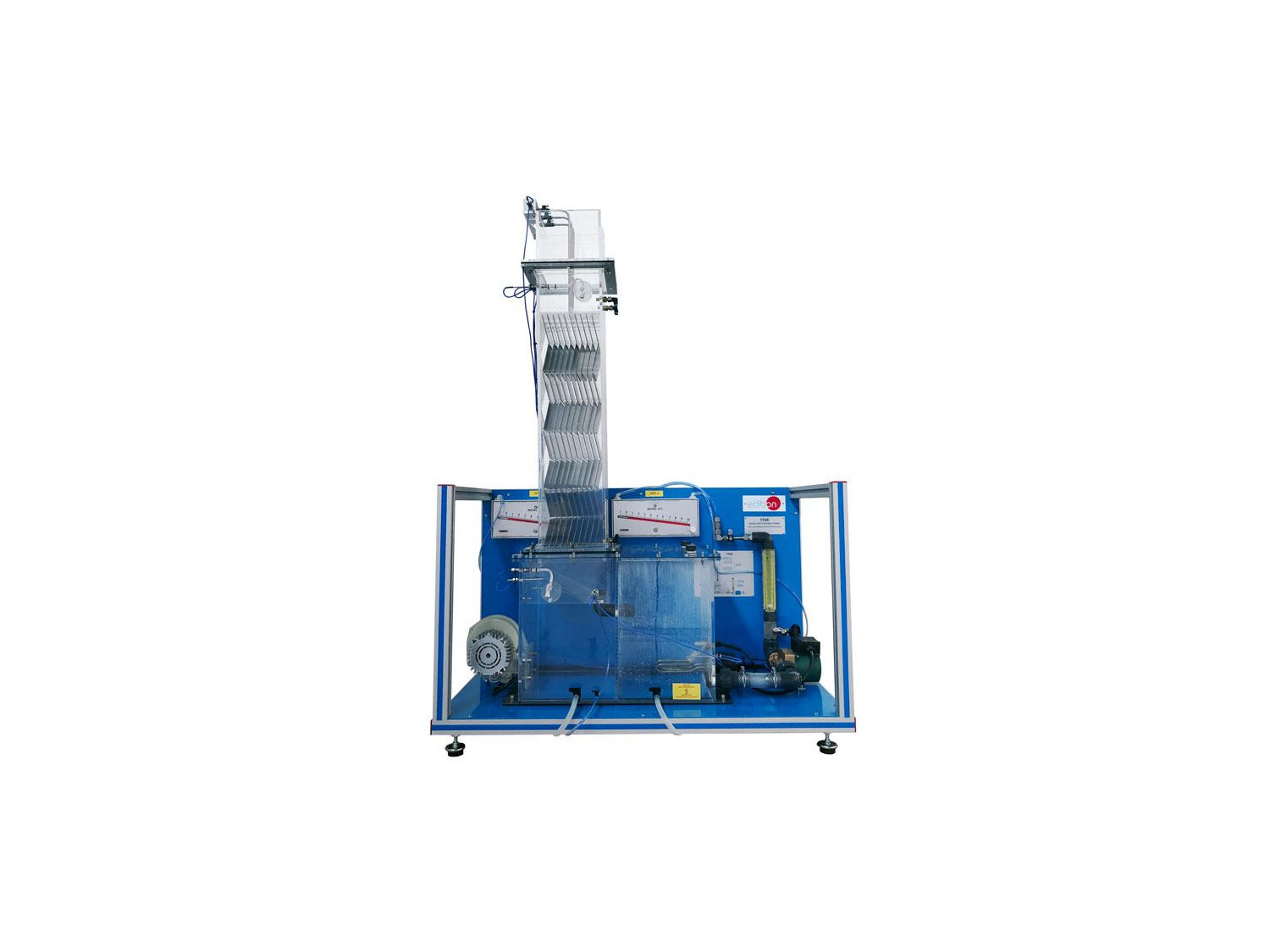

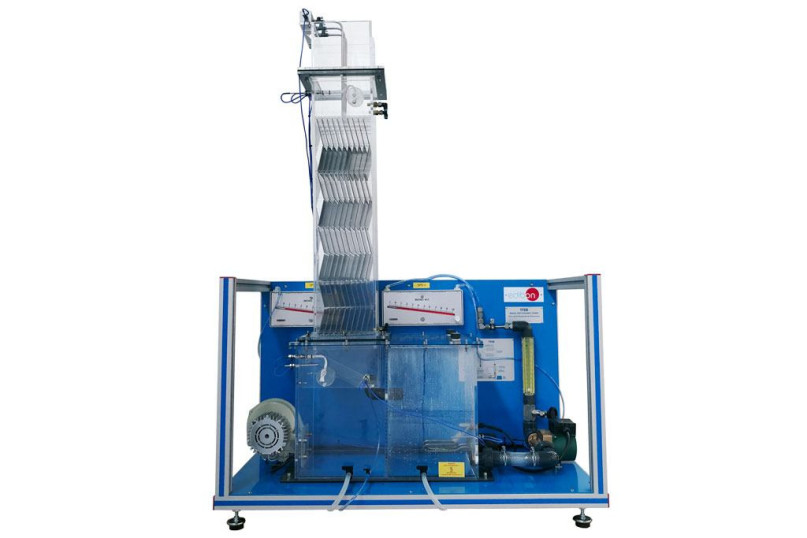

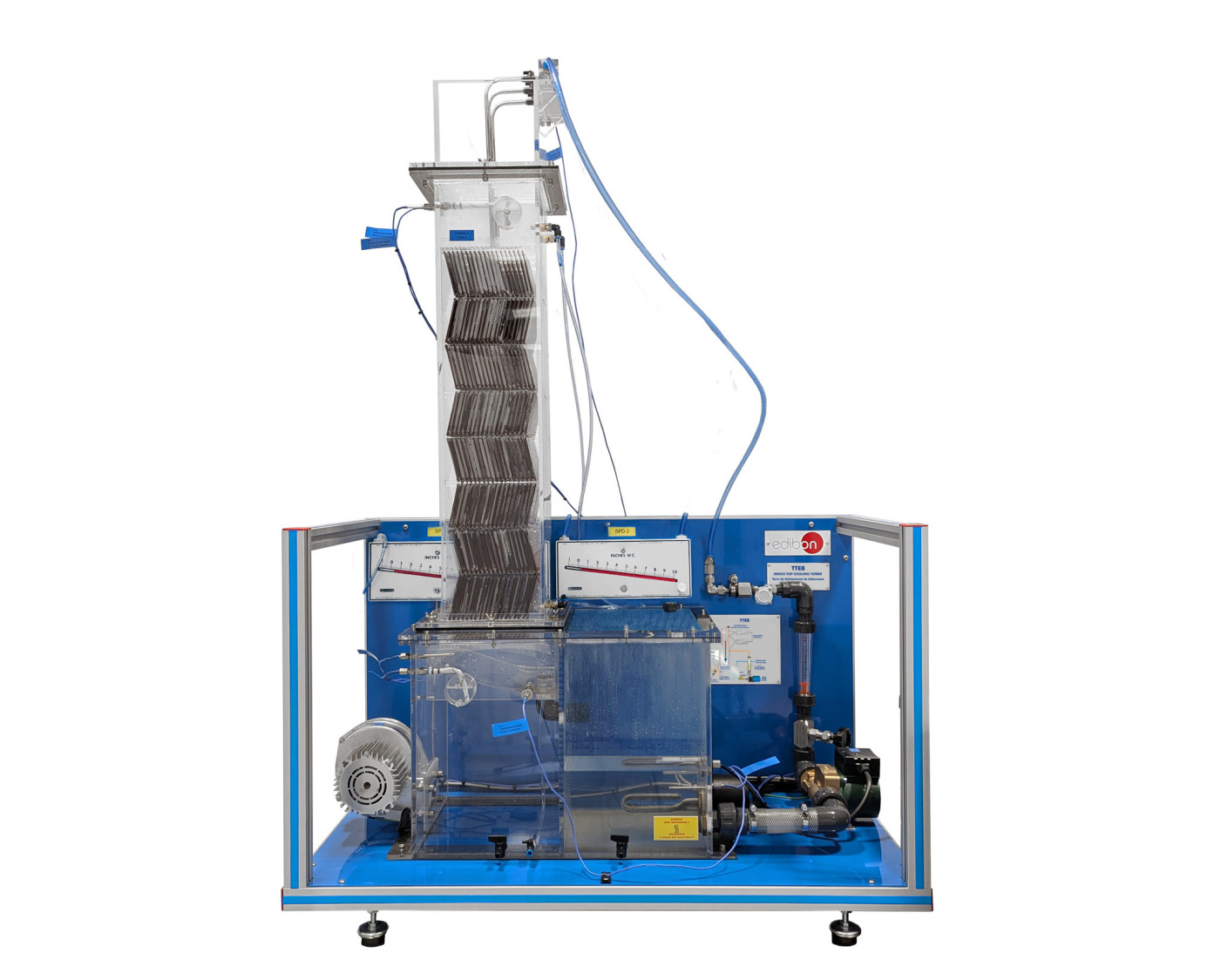

TTEB Torre de Enfriamiento de Sobremesa

La Torre de Enfriamiento de Sobremesa, "TTEB", diseñada por EDIBON, permite el estudio detallado del proceso de enfriamiento por evaporación en un sistema abierto de contacto directo aire-agua. Gracias a su diseño compacto y versátil, el equipo facilita la comprensión de los mecanismos de transferencia de calor y masa implicados en el funcionamiento de las torres de enfriamiento industriales. Su construcción permite emular, a escala de laboratorio, el comportamiento de sistemas reales empleados en la disipación térmica de procesos industriales, ofreciendo una herramienta formativa y de investigación de alto valor técnico.

El equipo está compuesto por un circuito cerrado de agua y un circuito abierto de aire, donde se lleva a cabo el intercambio térmico. El agua caliente es impulsada desde un depósito provisto de resistencia de calentamiento y control de nivel hacia la parte superior de la torre, donde se distribuye uniformemente antes de descender por la columna de enfriamiento. Durante este recorrido, el agua cede calor al aire que asciende en sentido contrario, provocando su enfriamiento antes de regresar al depósito.

La torre cuenta con un ventilador controlado electrónicamente que permite regular con precisión el caudal de aire introducido, y con una bomba que impulsa el flujo de agua. El equipo dispone de sensores de temperatura estratégicamente situados para monitorizar la evolución térmica del aire y del agua a lo largo del proceso. Esta instrumentación posibilita obtener mediciones precisas que facilitan el cálculo de balances de materia y energía, así como el análisis de la eficiencia global del sistema.

La Torre de Enfriamiento de Sobremesa, "TTEB", se suministra con una columna tipo "B", adecuada para el estudio general del proceso de enfriamiento por evaporación y la evaluación del rendimiento térmico bajo condiciones controladas.

Con el fin de ampliar las posibilidades experimentales, pueden incorporarse distintas columnas intercambiables con diferentes densidades de empaquetamiento, lo que permite analizar cómo la geometría y la superficie específica del material de relleno influyen en el rendimiento del proceso y en la capacidad de enfriamiento. Así, el equipo ofrece una gran flexibilidad para comparar el comportamiento de diversas configuraciones de torre:

• Columna opcional tipo "A" para TTEB, que permite el estudio del enfriamiento con baja densidad de empaquetamiento y menor superficie de contacto.
• Columna opcional tipo "C" para TTEB, diseñada con densidad media de empaquetamiento para analizar la influencia de la superficie específica sobre la eficiencia térmica.
• Columna opcional tipo "D" para TTEB, que posibilita estudiar comportamientos avanzados de transferencia de calor y masa.
• Columna opcional tipo "E" para TTEB, destinada a experimentos con alta densidad de empaquetamiento y elevada superficie de intercambio.

Tanto en la parte superior de la columna como en la parte inferior, dentro del depósito, se encuentran higrómetros con sensores de temperatura de bulbo húmedo y seco, lo que permite evaluar las condiciones psicrométricas del aire durante el proceso.

La "TTEB" incluye una consola electrónica equipada con conexiones para sensores, display digital, control de la resistencia de calentamiento, interruptores para la bomba y el ventilador, y regulador de velocidad del aire.
