Descripción General

La Bomba de Calor Termoeléctrica, Controlada desde Computador (PC), "TBTC", permite estudiar diversos fenómenos en los que intervienen el calor y la electricidad (Termoelectricidad), como son el efecto Peltier, el efecto Thomson ó Lenz, y el efecto Seebeck, así como la aplicación del efecto Peltier como método de refrigeración.

Con este equipo se podrá realizar el estudio y utilización de un elemento Peltier como bomba de calor y para la refrigeración.

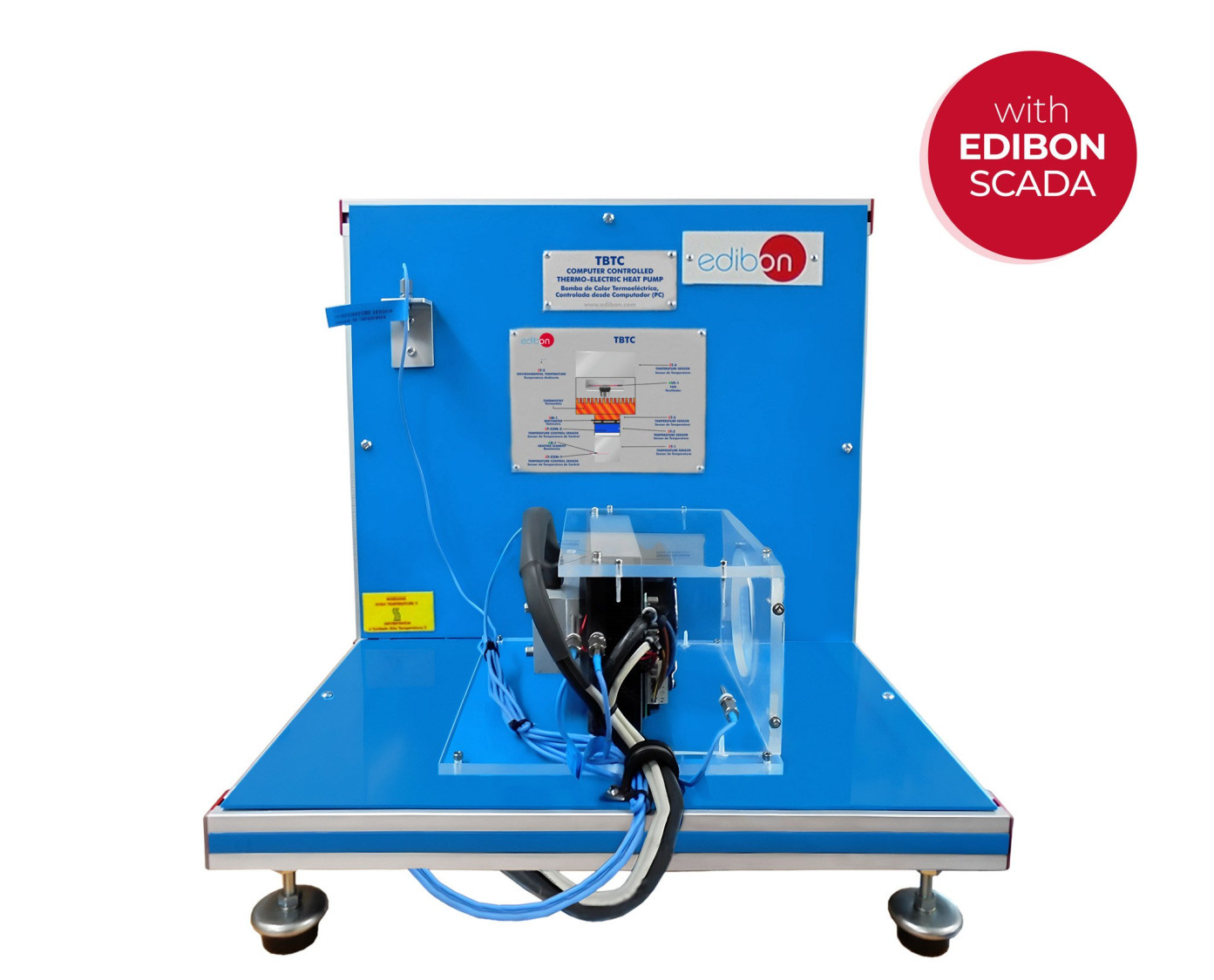

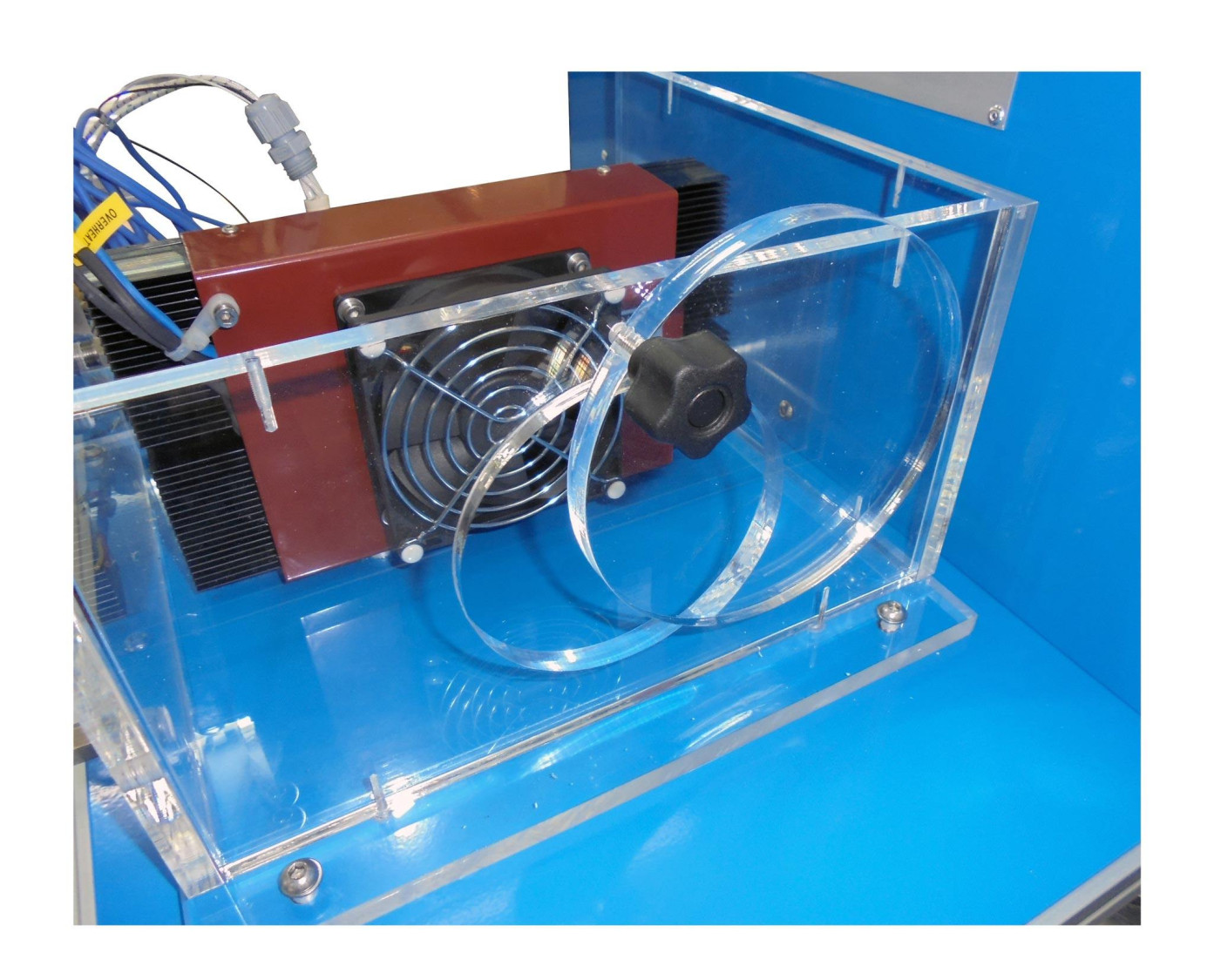

Esta bomba de calor termoeléctrica está formada por una célula o módulo termoeléctrico montado sobre dos caras. Sobre la cara fría del módulo se encuentra una resistencia, controlada desde computador, cubierta por un conductor aislado térmicamente de acero inoxidable. Sobre la otra cara del módulo, la cara caliente, se encuentra un disipador de calor compuesto por un intercambiador de calor y un ventilador colocados en el interior de una caja aislada.

Las diferentes configuraciones experimentales del equipo pueden ser establecidas fácilmente mediante la activación de los diferentes actuadores.

El módulo termoeléctrico se compone de dos pequeñas piezas semiconductoras A y B, una del tipo n y la otra del tipo p, unidas en uno de sus extremos mediante una unión metálica o juntura, si esta unión se somete a una fuente de calor, manteniéndola a una temperatura elevada mientras que las demás se mantienen a una baja temperatura, se produce una pequeña fuerza electromotriz que genera una corriente eléctrica en el circuito.

De forma parecida, debido al efecto Peltier, si se hace pasar una corriente por el circuito de uniones semiconductoras p-n y n-p unas se calientan y otras se enfrían, produciéndose un gradiente de temperatura entre las placas.

El elemento termoeléctrico consta de un número variable de uniones colocadas eléctricamente en serie, pero térmicamente en paralelo.

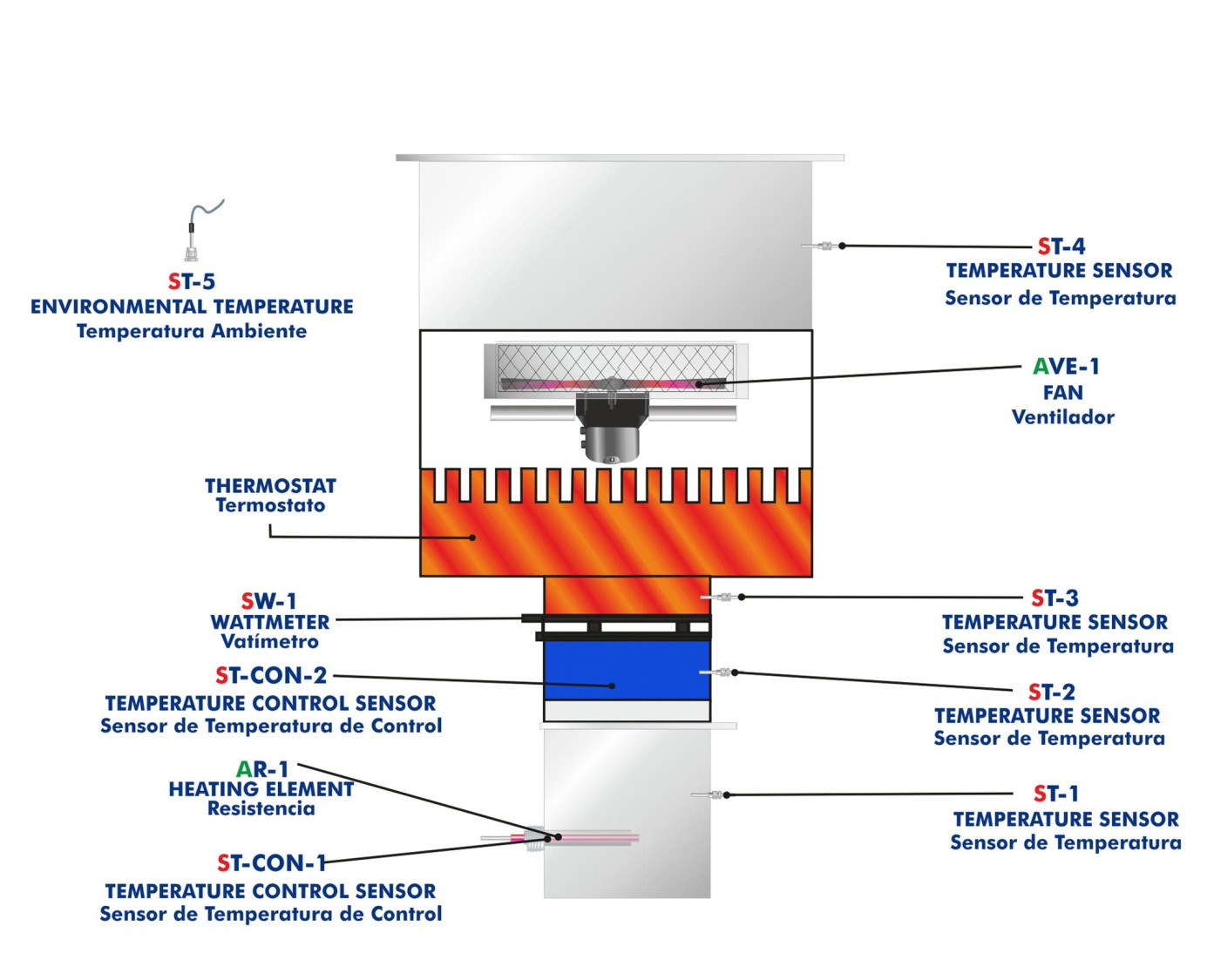

El equipo incluye dos sensores de temperatura de control, situados en la resistencia y en una de las caras del módulo.

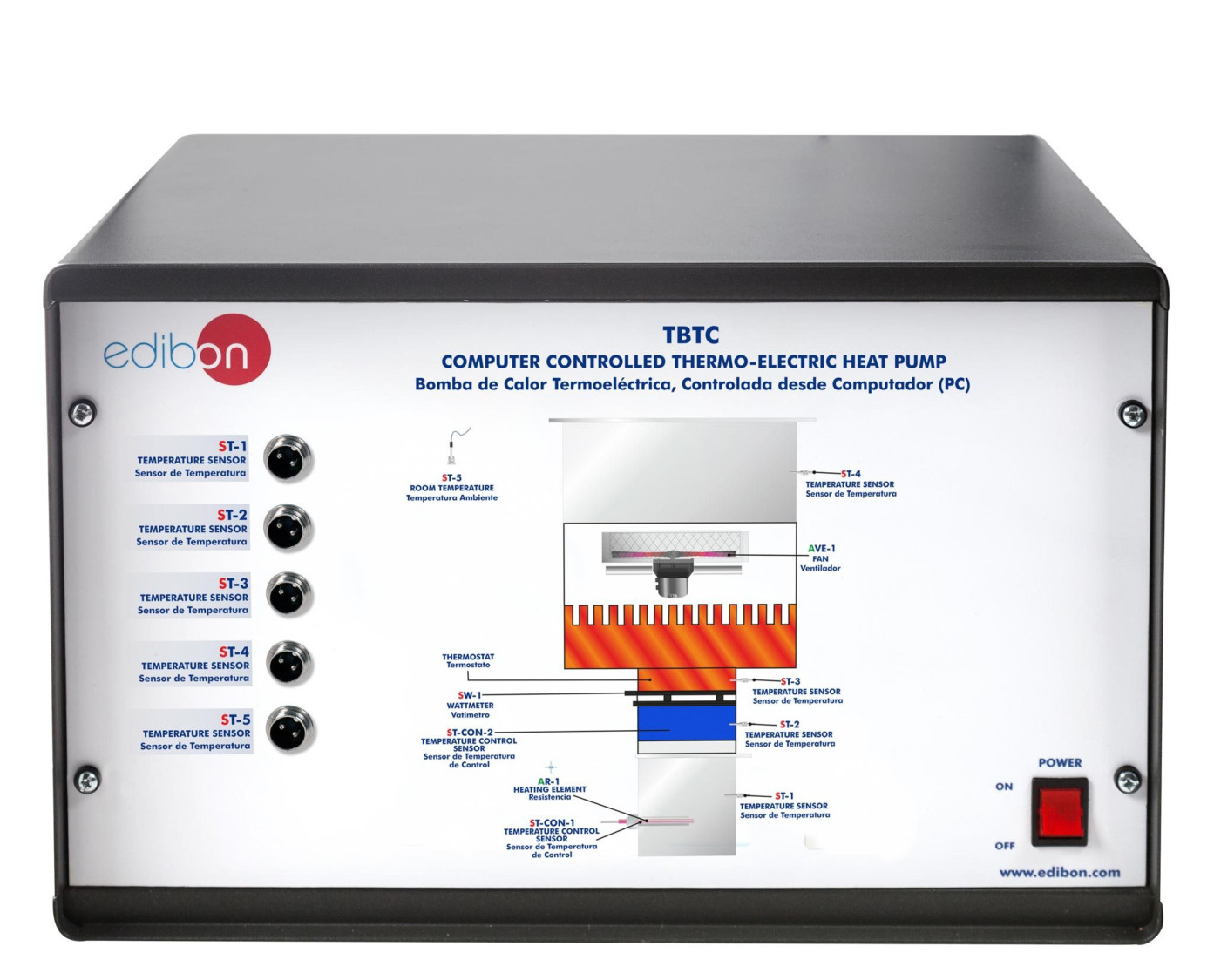

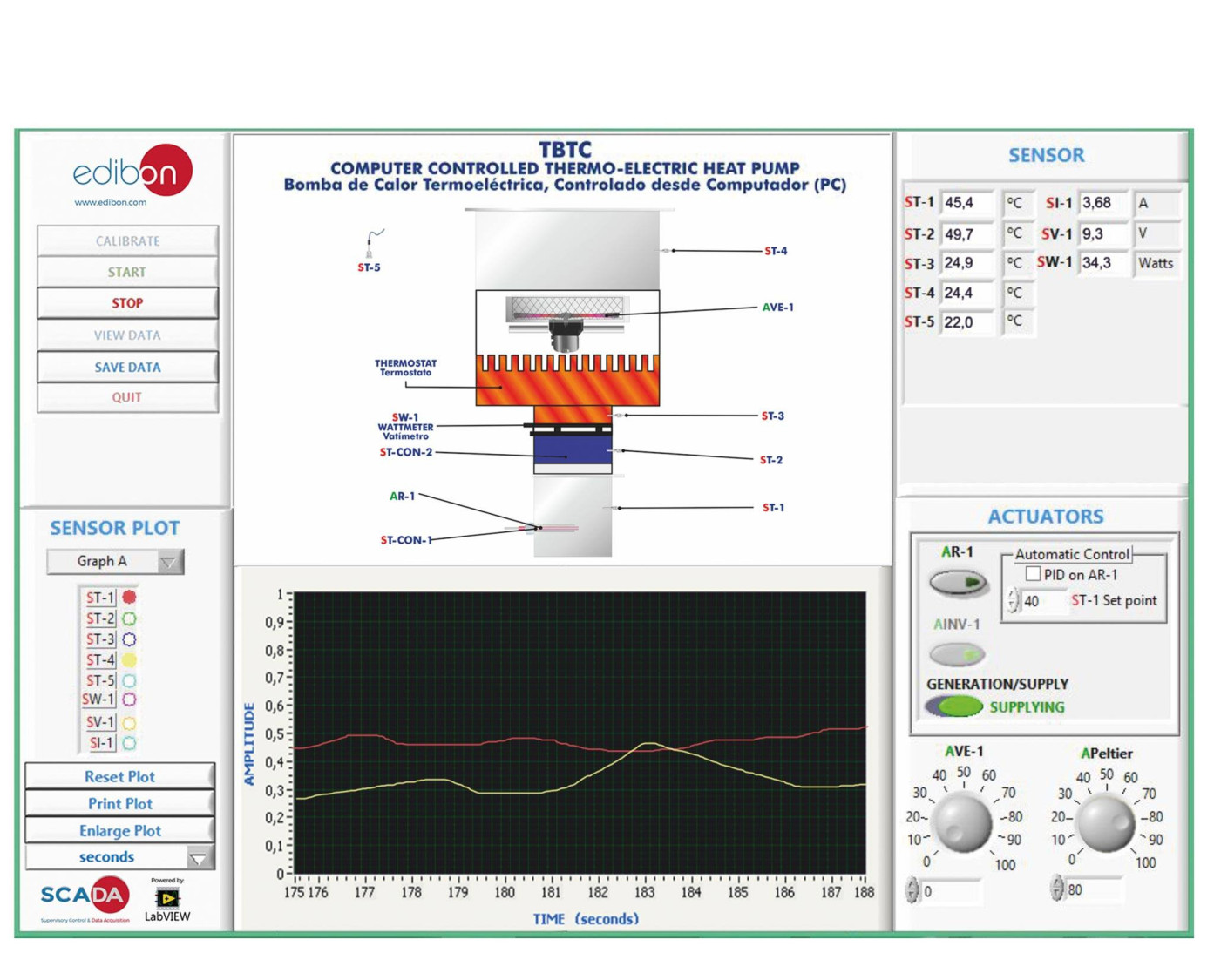

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Investigación de los efectos en la temperatura superficial de cualquiera de las caras del módulo al incrementar la potencia suministrada (Efecto Peltier).
  2. Investigación sobre el efecto en el calor transferido al cambiar la polaridad de la potencia suministrada (Efecto Thomson ó Lenz).
  3. Investigación de la variación del voltaje en circuito abierto por el módulo debido a la variación de la diferencia de temperaturas entre la superficie (Efecto Seebeck).
  4. Estimación del coeficiente de rendimiento del módulo actuando como refrigerador (COP).
  5. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

Posibilidades prácticas adicionales:

  1. Balances de energía.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TBTC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo TBTC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
