Descripción General

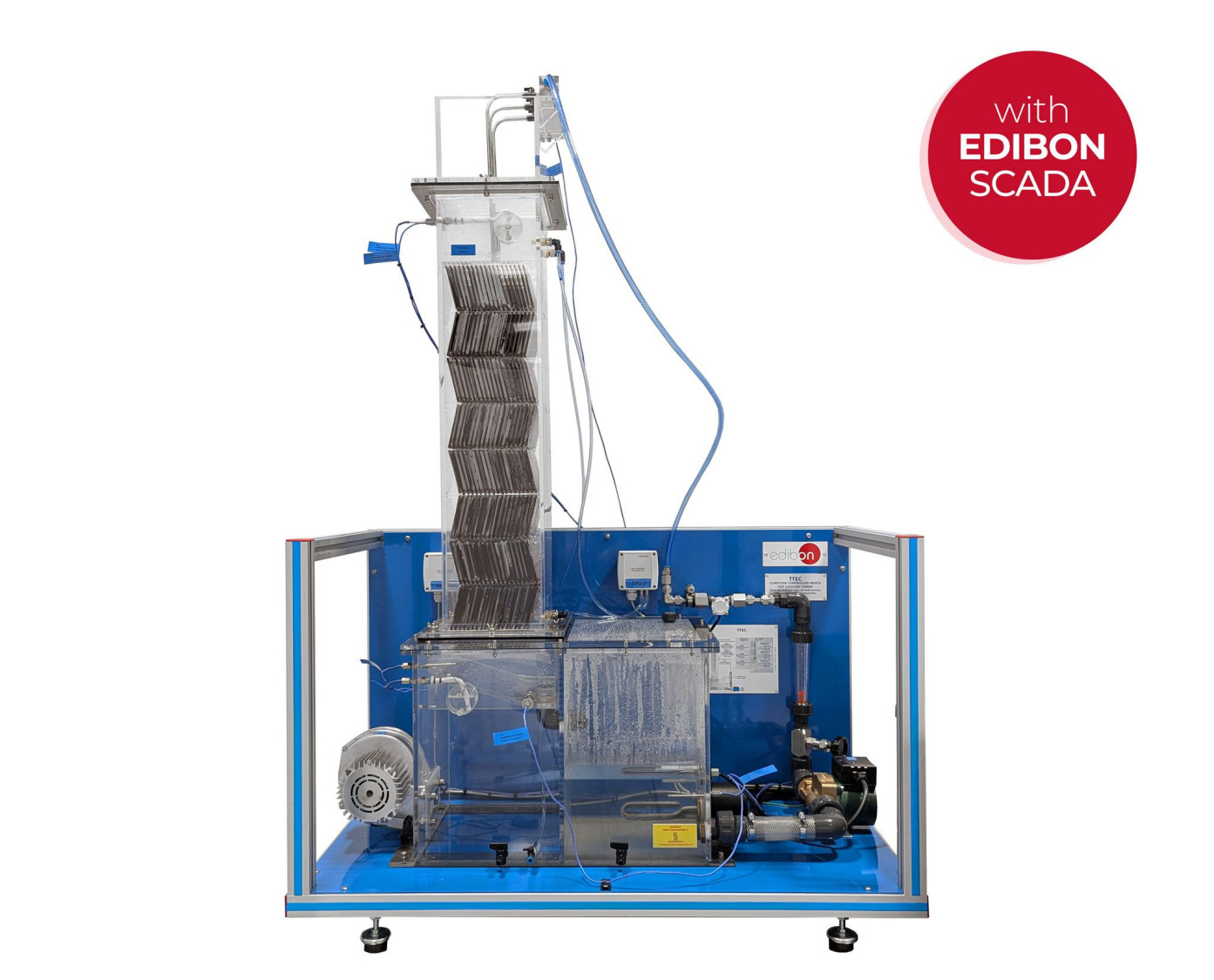

El equipo "TTEC" dispone de una bomba, la cual impulsa agua caliente desde el depósito (con interruptor de nivel y resistencia de calentamiento) a los distribuidores colocados en la parte superior de la columna de enfriamiento. El caudal de agua se puede regular mediante una válvula manual de aguja.

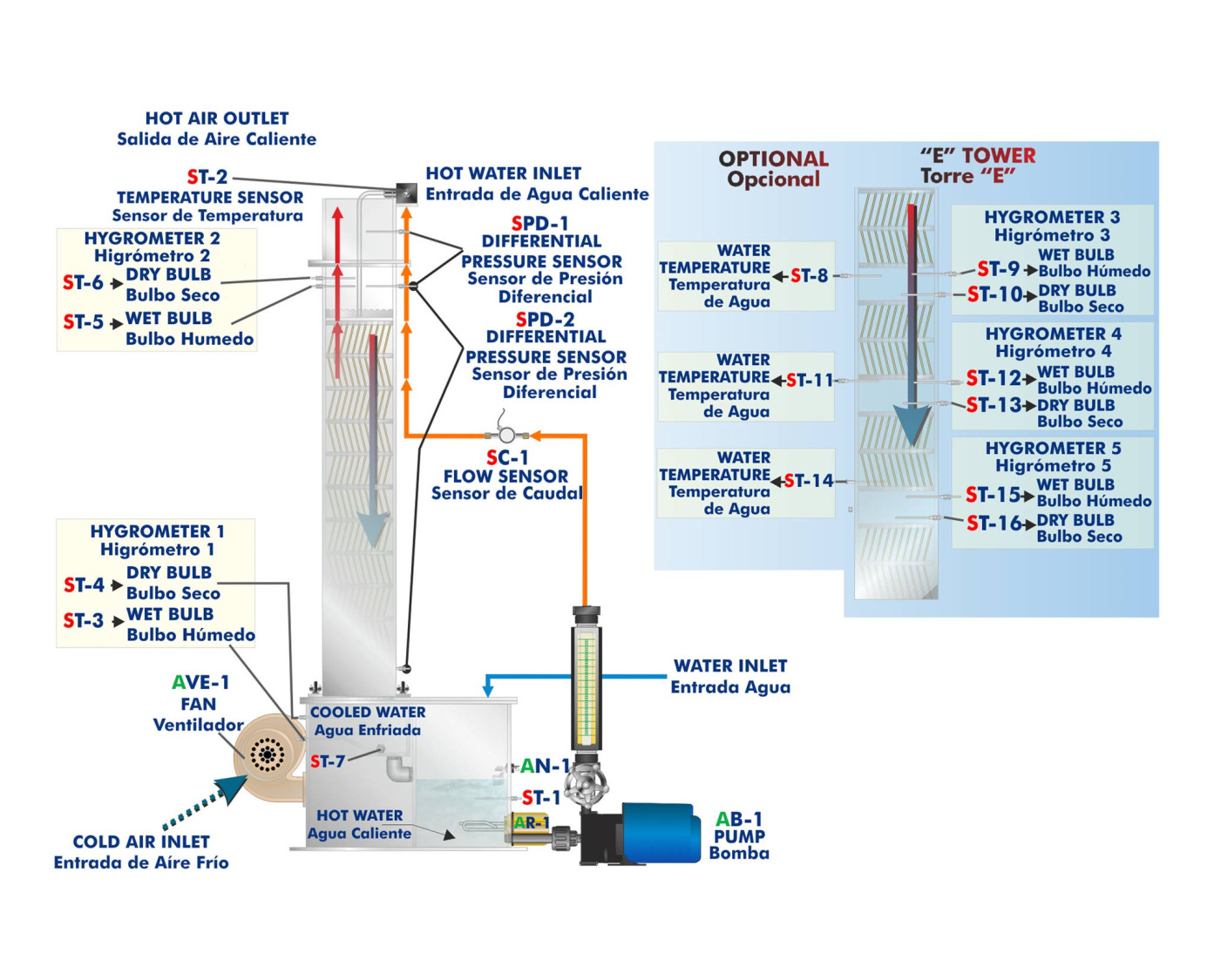

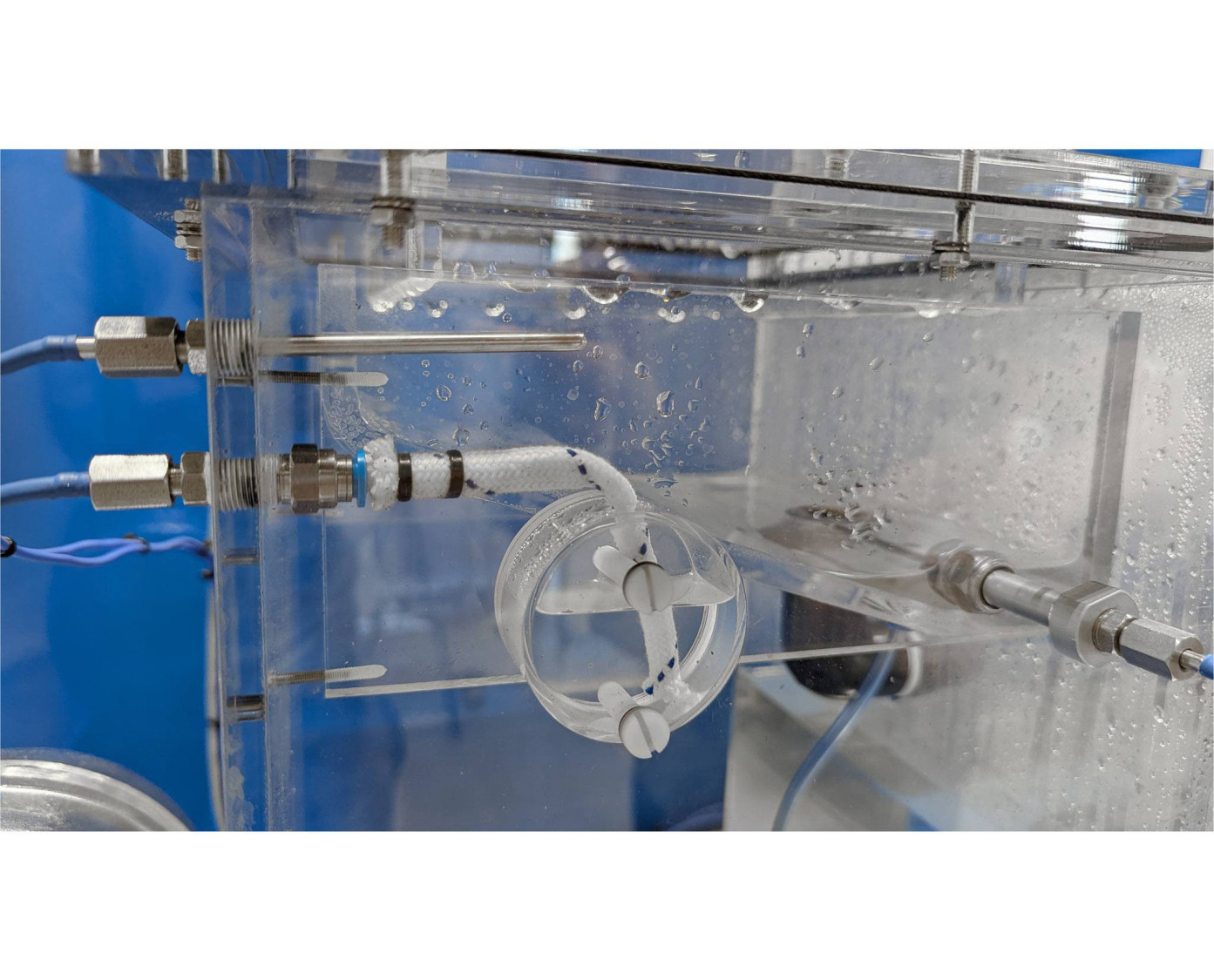

En la parte superior se dispone de un sensor de temperatura que mide la temperatura del agua justo antes de entrar en la torre. El agua se va enfriando a medida que va cayendo por los distribuidores de la torre, cayendo al depósito donde nuevamente se mide su temperatura.

El aire procedente de la atmósfera es impulsado por un ventilador con un control exacto del caudal de aire introducido en la torre. El aire pasa a través de sensores de bulbo húmedo y seco antes de entrar en la columna.

A medida que discurre el aire por la columna, aumenta la humedad y la temperatura del mismo. Por el contrario, disminuye la temperatura del agua. En la parte superior se dispone nuevamente de dos sensores de temperatura de bulbo húmedo y seco.

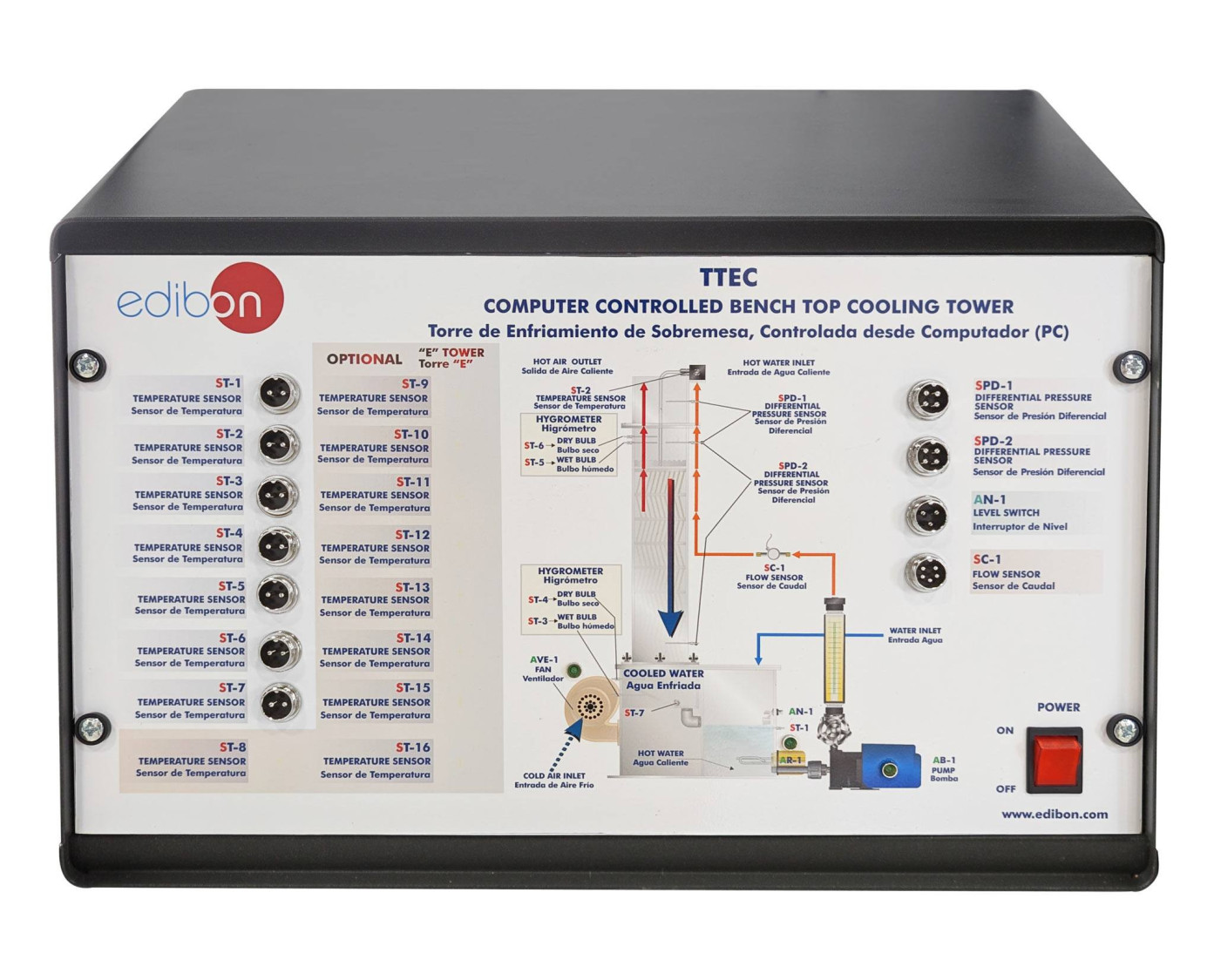

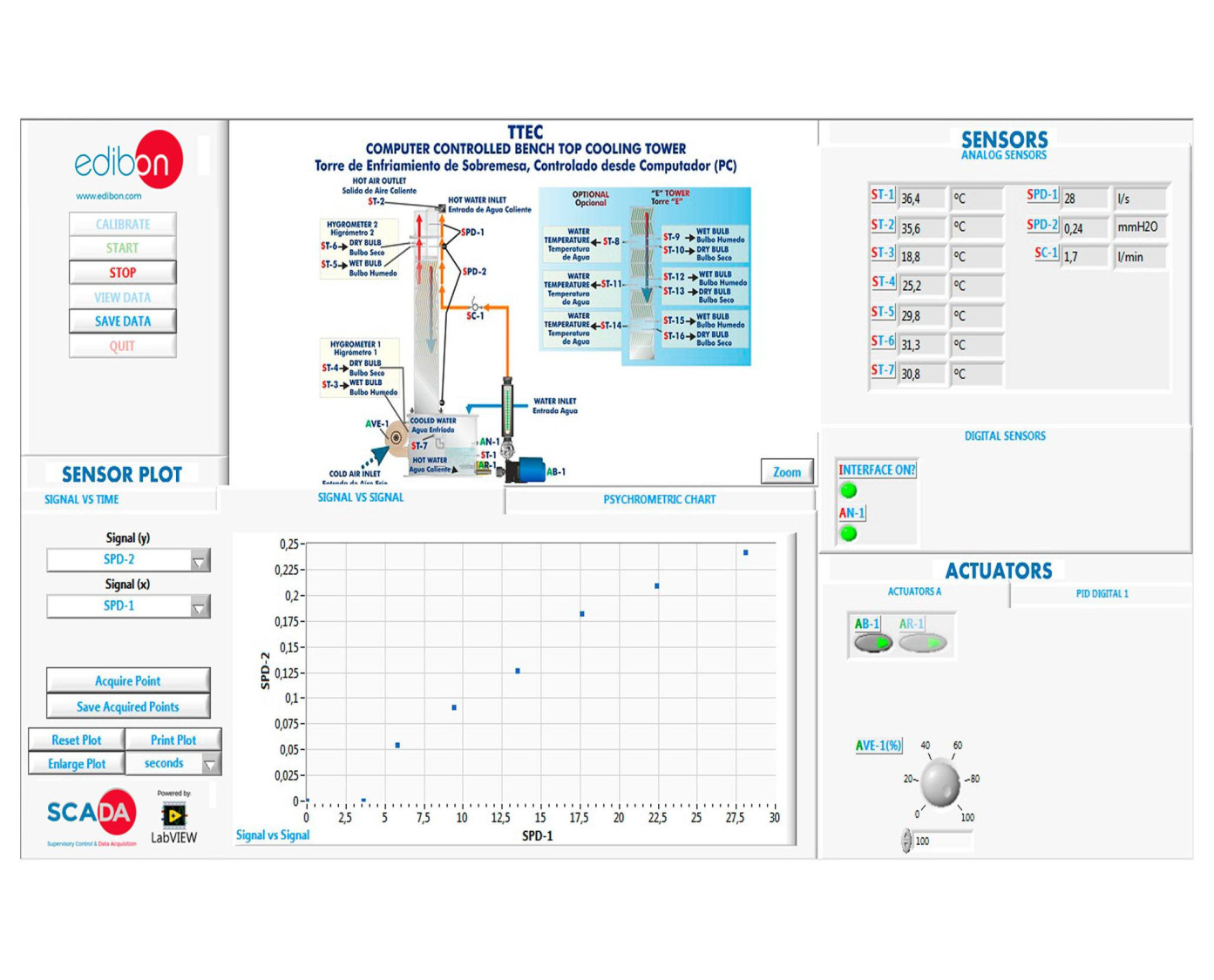

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, de Adquisición de Datos y de Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Observación del proceso dentro de una torre de enfriamiento de sobremesa.
  2. Determinación de la velocidad de evaporación.
  3. Balance de materia. Uso de mapas psicrométricos.
  4. Balance de energía.
  5. Efecto de carga de enfriamiento sobre el "Acercamiento al bulbo húmedo".
  6. Relación entre la velocidad del aire, el acercamiento al bulbo húmedo y pérdida de carga.
  7. Determinación de la capacidad de refrigeración.
  8. Determinación de la capacidad de refrigeración en diferentes torres de enfriamiento.
  9. Propiedades termodinámicas.
  10. Evaporación desde un lecho húmedo.
  11. Observación del caudal del agua y distribución.
  12. Sistema de control: Calibración de los sensores de temperatura.
  13. Sistema de control: Control PID de temperatura.
  14. Sistema de control: Calibración de los sensores de caudal.
  15. Estudio de la histéresis del sensor de caudal.
  16. Sistema de control: Determinación de los parámetros de ajustede un controlador PWM.
  17. Calibración de los sensores de presión diferencial.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Variación de la entalpía específica con la presión.
  2. Propiedades del aire.
  3. Uso de un mapa psicrométrico.
  4. Determinación del caudal.
  5. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  6. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  7. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  8. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  9. ste equipo puede usarse para realizar investigación aplicada.
  10. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  11. Control del proceso del equipo TTEC a través de la interface de control, sin el computador.
  12. Visualización de todos los valores de los sensores usados en el proceso del equipo TTEC.
  13. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  14. El usuario puede realizar otros ejercicios diseñados por él mismo.
