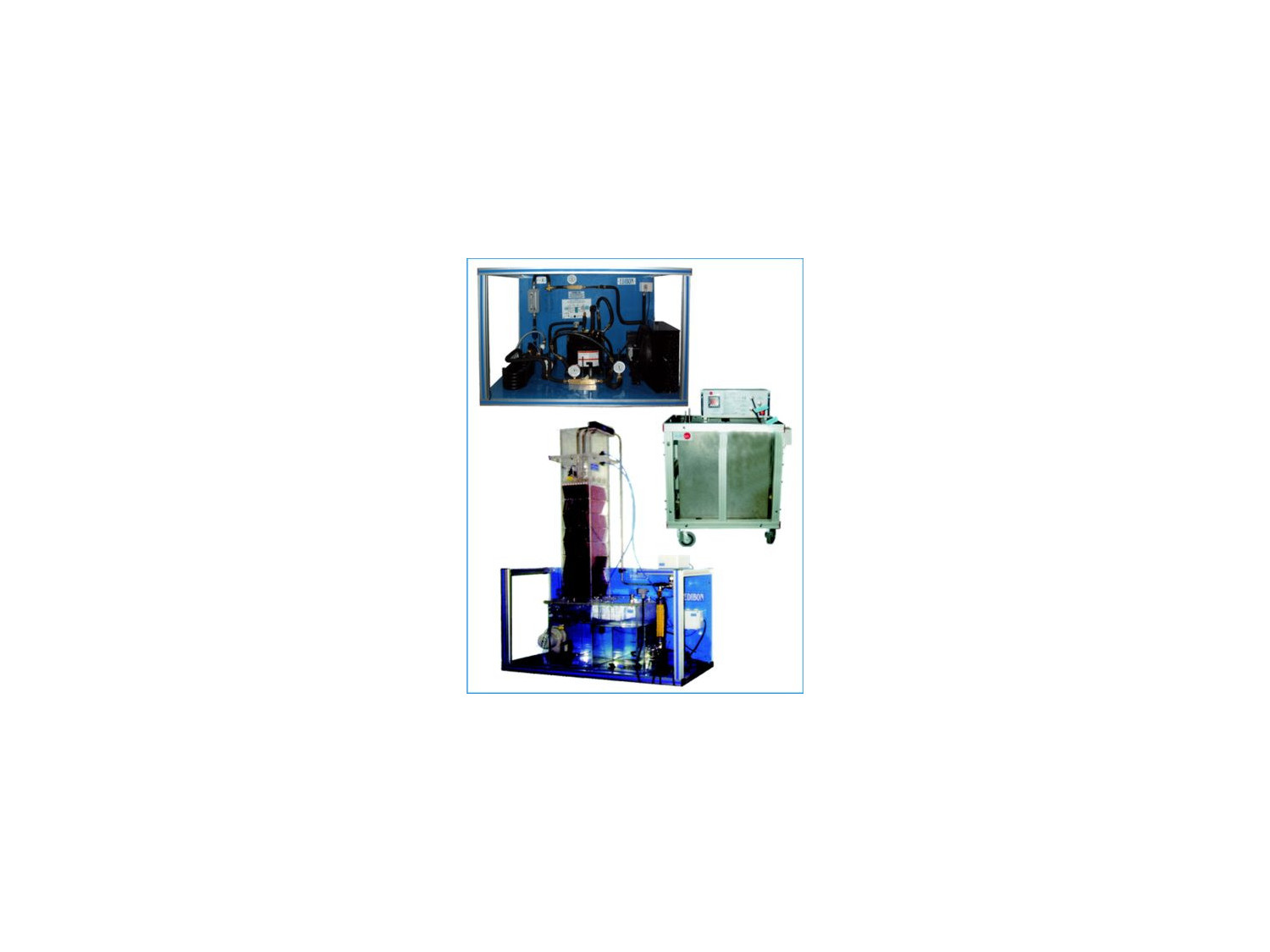

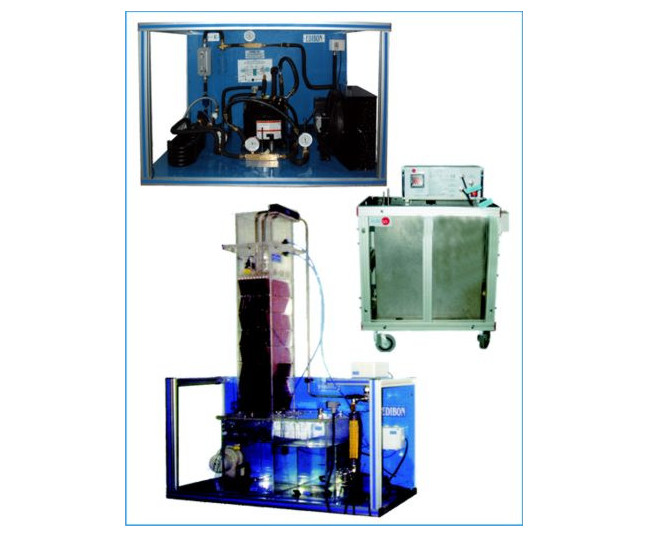

Equipo: TCPISC. Planta de Enfriamiento con Acumulador de Hielo, Controlada desde Computador (PC)

COMPUTER CONTROLLED COOLING PLANT WITH ICE STORE - TCPISC

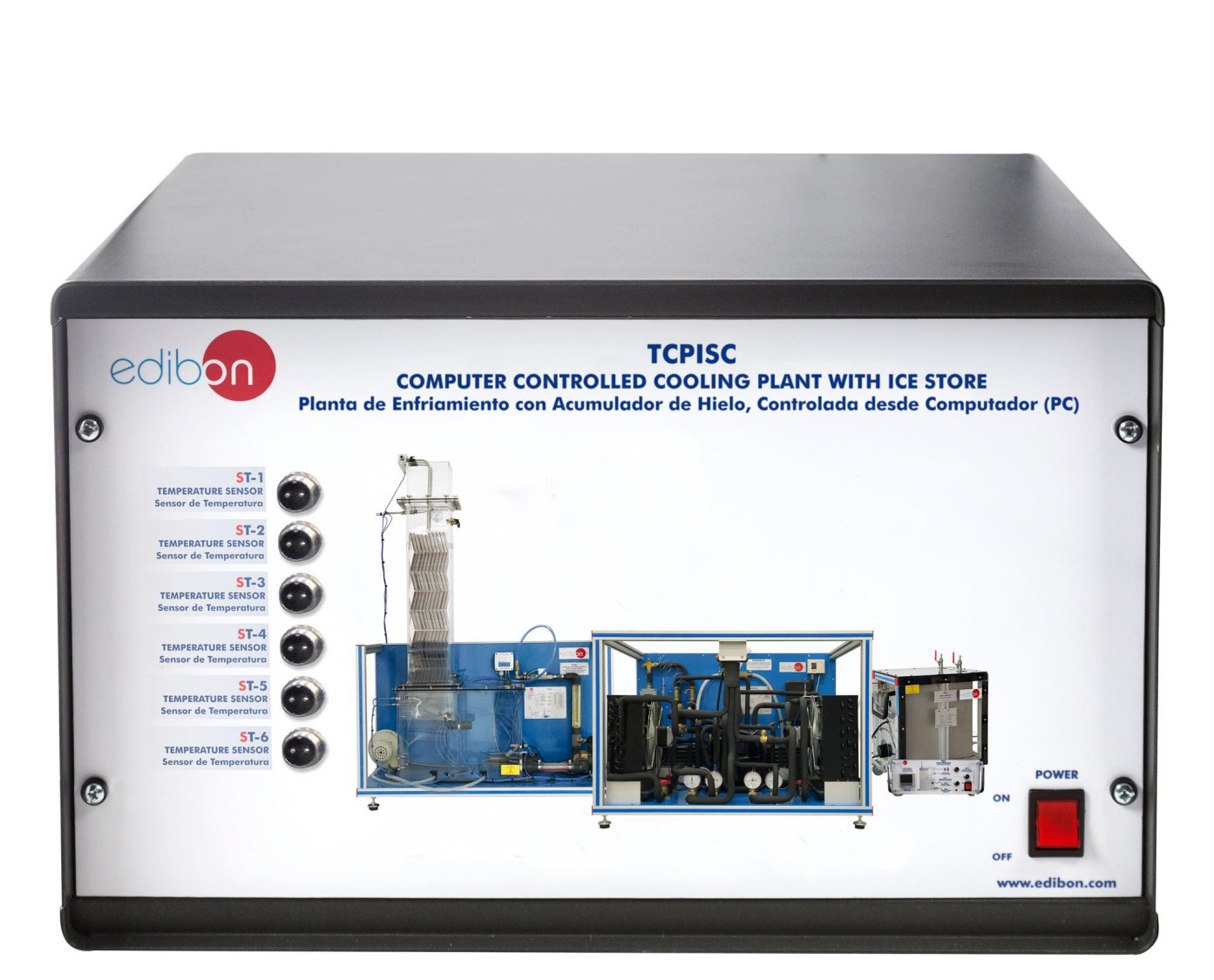

TCPISC/CIB. Caja-Interface de Control: La Caja-interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED COOLING PLANT WITH ICE STORE - TCPISC
COMPUTER CONTROLLED COOLING PLANT WITH ICE STORE - TCPISC

SISTEMAS INNOVADORES

La Planta de Enfriamiento con Acumulador de Hielo, Controlada desde Computador (PC), "TCPISC", ha sido diseñada por EDIBON como una solución avanzada para el estudio práctico y en profundidad de los sistemas de refrigeración con acumulación térmica mediante hielo.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

La Planta de Enfriamiento con Acumulador de Hielo, Controlada desde Computador (PC), "TCPISC", ha sido diseñada por EDIBON como una solución avanzada para el estudio práctico y en profundidad de los sistemas de refrigeración con acumulación térmica mediante hielo. Esta tecnología se utiliza ampliamente en instalaciones industriales y comerciales para mejorar la eficiencia energética y reducir los costes operativos, permitiendo generar frío durante las horas de menor demanda (y menor coste eléctrico) y utilizarlo durante los picos de consumo.

El equipo "TCPISC" permite al usuario simular, observar y analizar los distintos modos de operación de una planta de refrigeración real con acumulador de hielo. Los estudiantes pueden estudiar los principios de funcionamiento del ciclo de refrigeración (compresión, condensación, expansión y evaporación), así como el proceso de carga y descarga del depósito de hielo. Gracias a sus múltiples sensores integrados, es posible monitorizar en tiempo real variables como temperatura, presión, flujo o consumo energético, lo que permite realizar balances térmicos y evaluar la eficiencia del sistema.

Desde el punto de vista constructivo, el equipo está montado sobre una estructura modular robusta, fabricada con perfiles de aluminio anodizado y paneles de acero pintado, que garantizan durabilidad y facilidad de acceso a todos los componentes. Los principales elementos metálicos están fabricados en acero inoxidable para asegurar resistencia a la corrosión y una larga vida útil. El panel frontal incluye un diagrama esquemático del sistema, lo que facilita la comprensión visual de cada circuito.

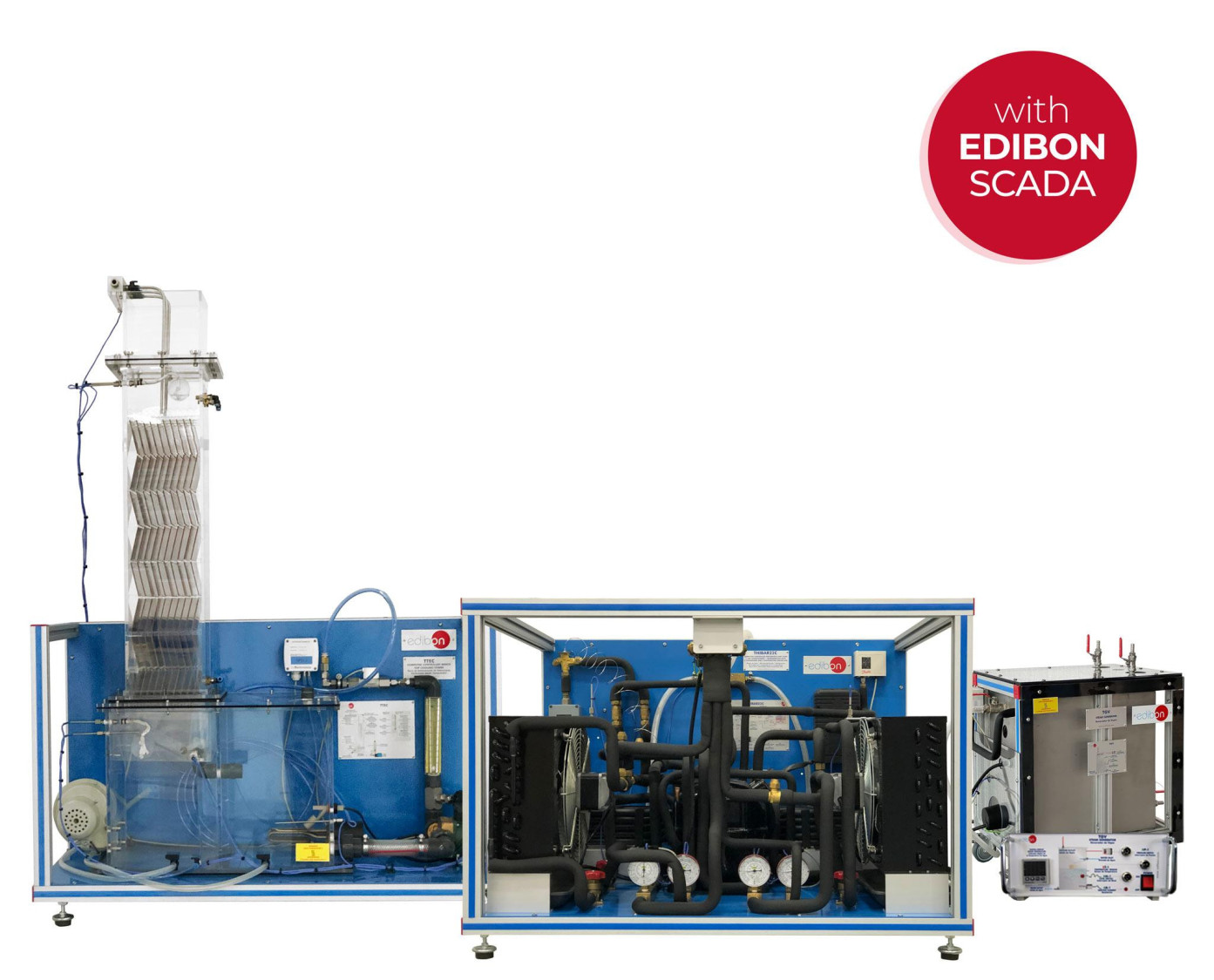

La "TCPISC" está compuesta por un conjunto de equipos que simulan fielmente una planta de refrigeración industrial con almacenamiento de frío. El sistema incluye un circuito de refrigeración con compresor, condensador, evaporador y válvulas de expansión, junto con un depósito acumulador de hielo. Además, incorpora una torre de refrigeración húmeda y un refrigerador seco, que permiten estudiar la disipación de calor en diferentes condiciones climáticas y de operación. La selección entre modos de funcionamiento puede realizarse mediante un sistema de válvulas manuales, facilitando el estudio comparativo de diversas configuraciones.

Los sensores distribuidos por toda la planta (de temperatura, presión, caudal y consumo) están conectados al sistema SCADA desarrollado por EDIBON que permite la visualización en tiempo real de los datos, así como el ajuste de consignas y el registro histórico de la operación. Esto convierte a la "TCPISC" en una herramienta excelente tanto para la formación técnica como para el desarrollo de proyectos de investigación aplicada.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Investigación termodinámica de un proceso de refrigeración en un diagrama de estado p-h.
  2. Balance de energía.
  3. Determinación de la capacidad de refrigeración.
  4. Determinación del coeficiente de rendimiento.
  5. Determinación de los parámetros del proceso.
  6. Función de los elementos en un proceso cíclico.
  7. Función de almacenamiento de hielo.
  8. Rendimiento de un almacén de hielo.
  9. Función y rendimiento de una torre de refrigeración.
  10. Demostración de un proceso de enfriamiento por lotes y calentamiento por lotes.
  11. Balance de masa. Uso de tablas psicrométricas.
  12. Comparación del rendimiento de enfriamiento en seco con enfriamiento por evaporación bajo las mismas condiciones de carga.
  13. Flujo de investigación y procesos por lotes.
  14. Curvas de rendimiento.
  15. Investigación de procesos de enfriamiento.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Calibración de sensores de temperatura.
  2. Calibración de sensores de caudal.
  3. Calibración de sensores de presión.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TCPISC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo TCPISC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
