Descripción General

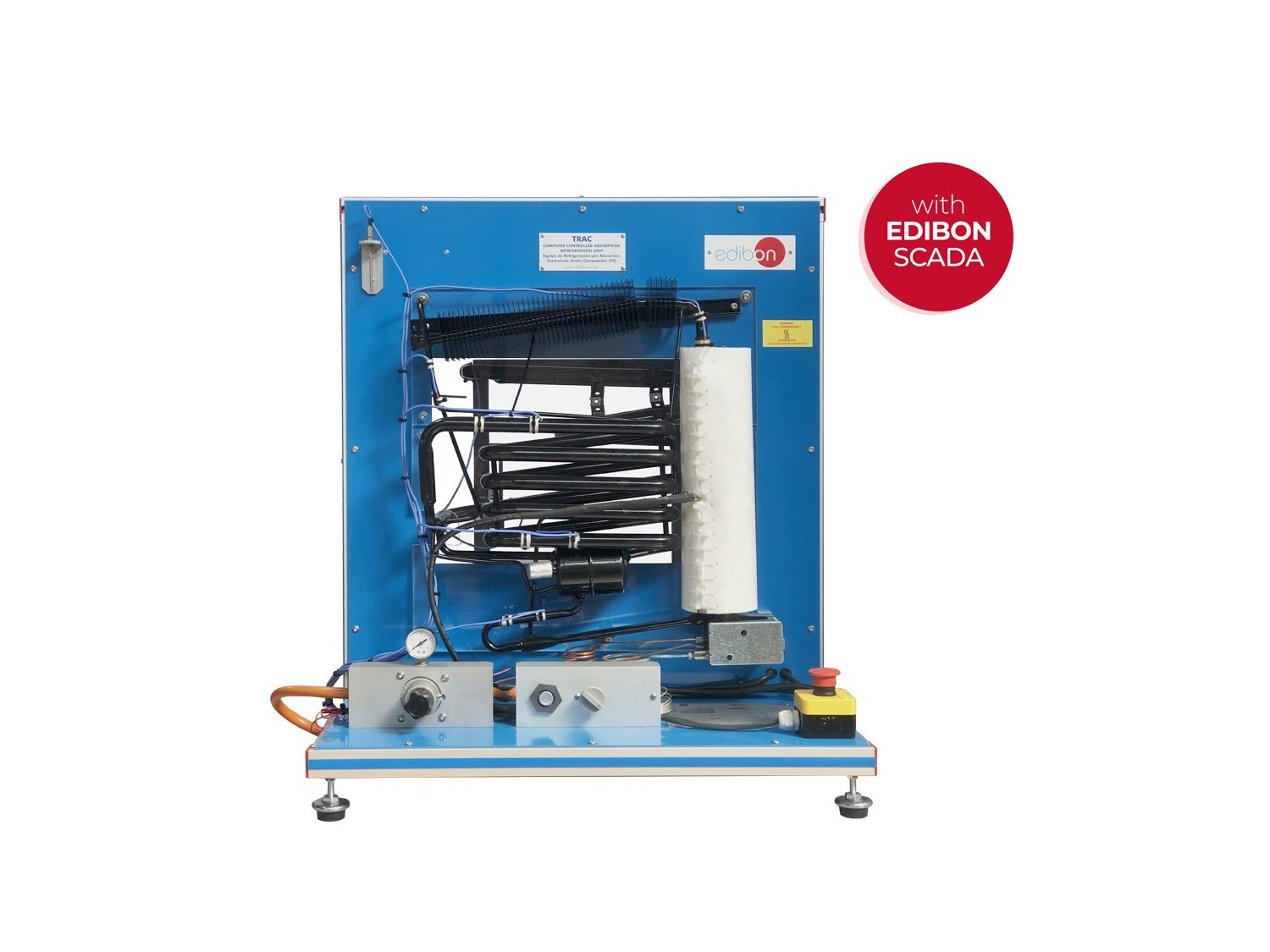

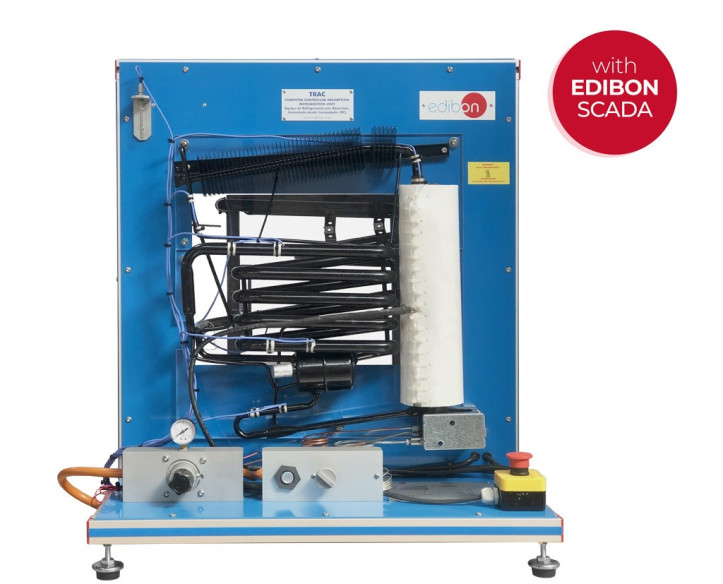

El Equipo de Refrigeración por Absorción, Controlado desde Computador (PC), "TRAC", desarrollado por EDIBON, es un equipo completo de laboratorio para la demostración de la refrigeración por absorción.

Este equipo se suministra con una fuente de potencia dual (fuente de calor) de GLP y electricidad. Para el trabajo con GLP se suministra un regulador de presión para adecuar el gas a la presión de entrada correspondiente (30 – 50 mbar).

El fluido utilizado en el ciclo de refrigeración empleado por el equipo "TRAC", es una solución de agua y amoniaco (NH3), siendo el refrigerante el amoniaco y el agua el absorbente. Una importante ventaja es que estos agentes utilizados son totalmente inocuos para el medio ambiente. El ciclo aprovecha la gran afinidad del amoniaco con el agua, siendo utilizado el amoniaco como agente frigorífico dado que es fácilmente absorbido por ésta.

En el generador o calentador, es donde la solución de agua y amoniaco se calienta en su interior a una presión elevada. Por ebullición se separa, por un lado, vapor con una elevada concentración de amoniaco, denominada solución concentrada, y, por otra parte, una solución líquida con baja concentración de amoniaco, llamada solución diluida ó pobre.

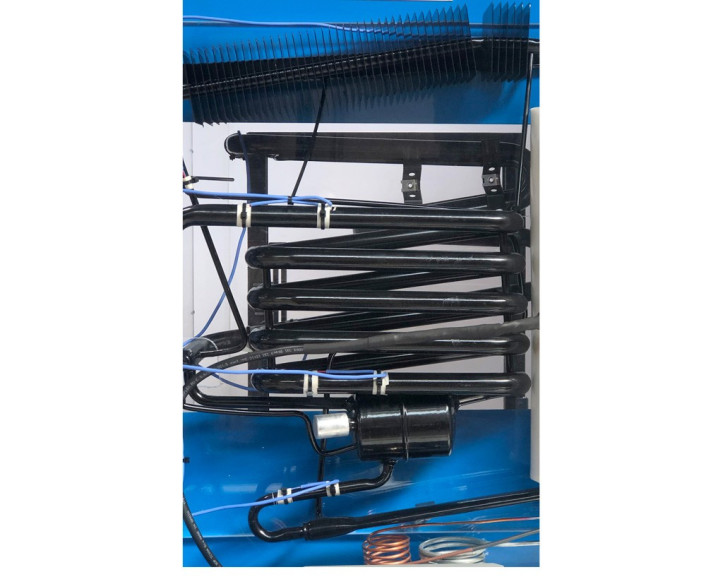

El vapor pasa a través de un condensador (intercambiador de aletas) donde se enfría hasta su condensación y se lleva a estado líquido, reduciendo su temperatura.

Esta solución concentrada de amoniaco entra en un intercambiador de calor, donde se enfría más y se reduce su presión, para entrar en el evaporador. Debido a esta diferencia de presión, se evapora a baja temperatura.

El equipo dispone de un depósito para el absorbedor, donde conviven la solución rica en amoniaco en estado líquido formada en el absorbedor y el vapor de amoniaco proveniente del evaporador.

El absorbedor permite obtener una baja presión en el evaporador, para que el refrigerante (amoniaco) ebulla a una menor temperatura, tomando el calor necesario del agua, reduciendo su temperatura.

En el generador se calienta la solución líquida rica en amoniaco proveniente del absorbedor con el fin de separar los vapores de amoniaco puro y el agua (absorbedor). Los vapores de amoniaco se dirigen al condensador y la solución pobre va al absorbedor donde se produce de nuevo la absorción del amoniaco vapor .

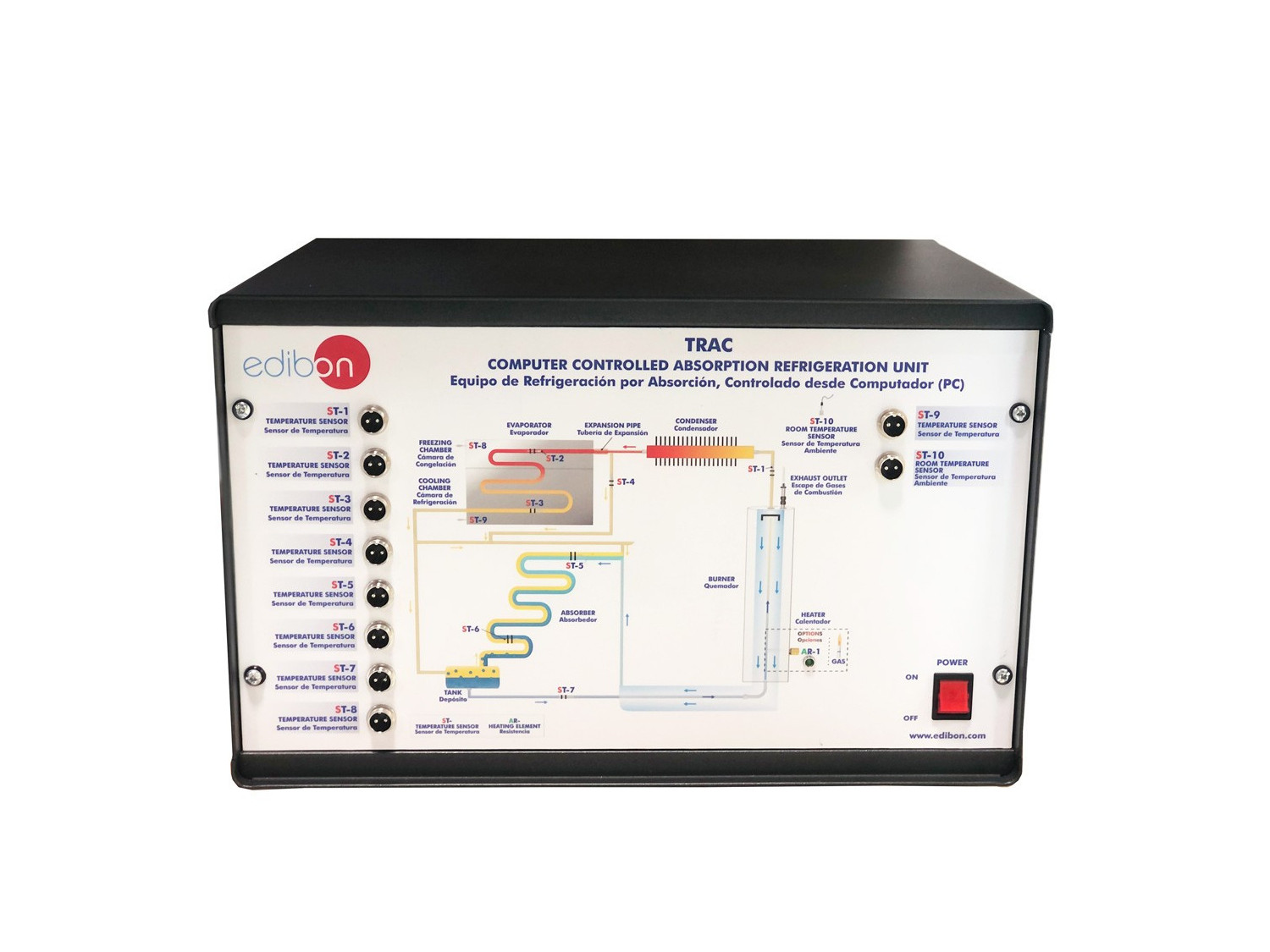

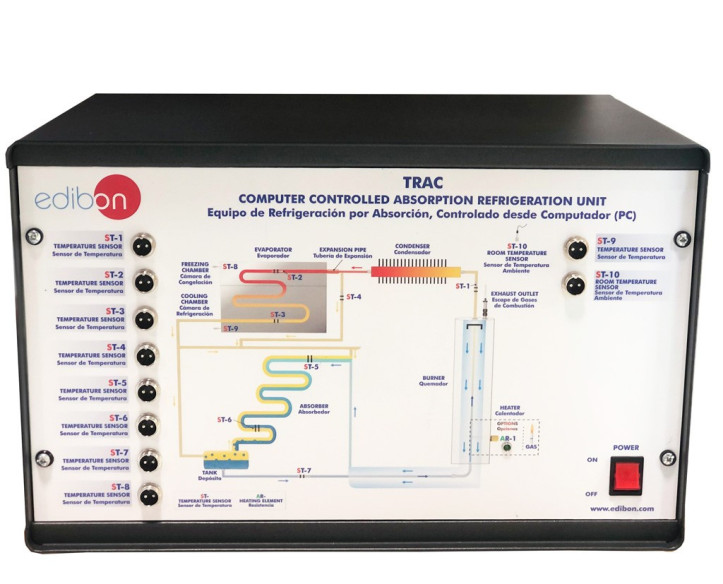

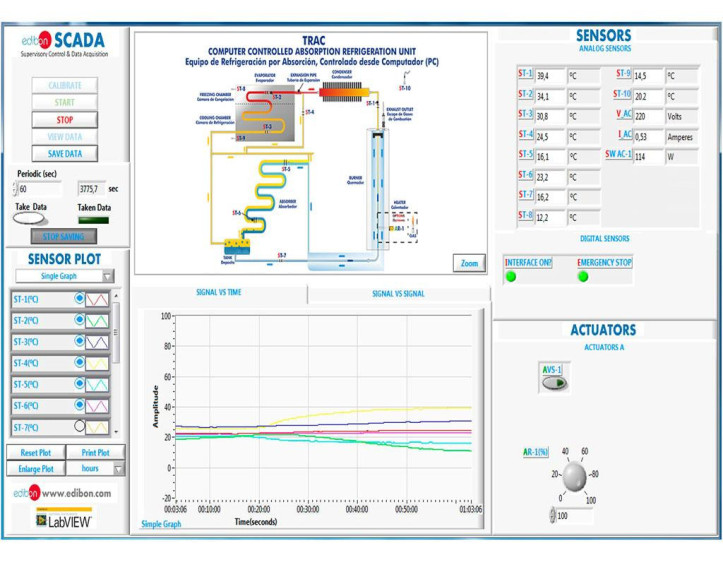

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Demostración del proceso de refrigeración.
  2. Demostración del ciclo de refrigeración por absorción del vapor y visualización de los procesos más importantes.
  3. Familiarización con cada uno de los componentes individuales de la unidad de refrigeración por absorción.
  4. Operación de la unidad de refrigeración por absorción usando como fuente de calor GLP o resistencia eléctrica.
  5. Comparación de la temperatura de refrigeración conseguida usando como fuente de calor GLP ó resistencia eléctrica.
  6. Medida de la potencia eléctrica.
  7. Influencia de la potencia eléctrica en la temperatura de refrigeración conseguida.
  8. Medida de la temperatura en los principales puntos del proceso de refrigeración por absorción.
  9. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TRAC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo TRAC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
