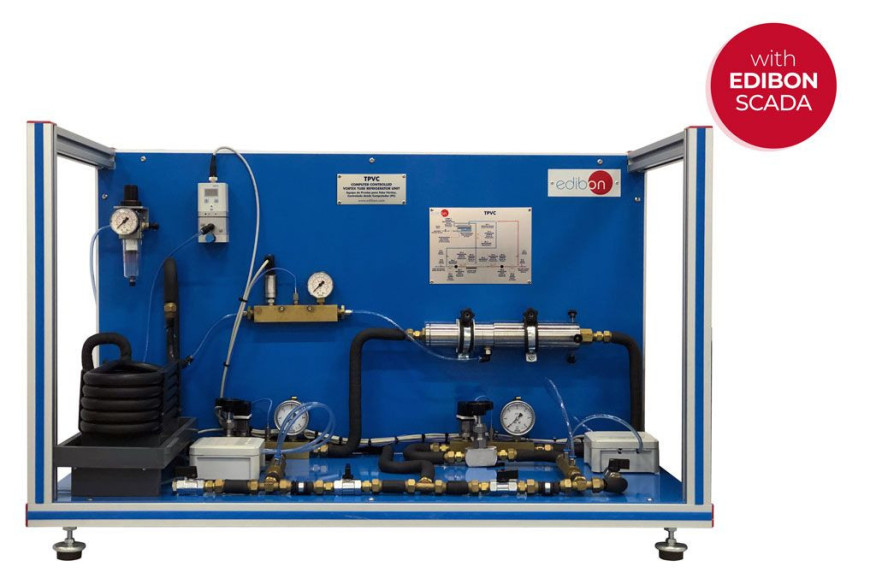

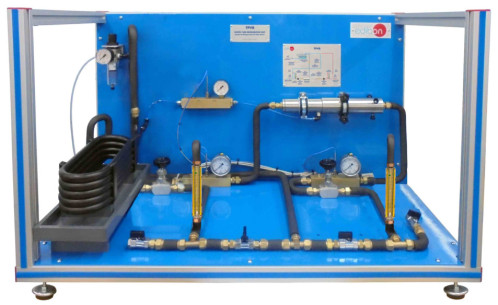

Equipo: TPVC. Equipo de Refrigeración de Tubo Vórtice, Controlado desde Computador (PC)

COMPUTER CONTROLLED VORTEX TUBE REFRIGERATOR UNIT - TPVC

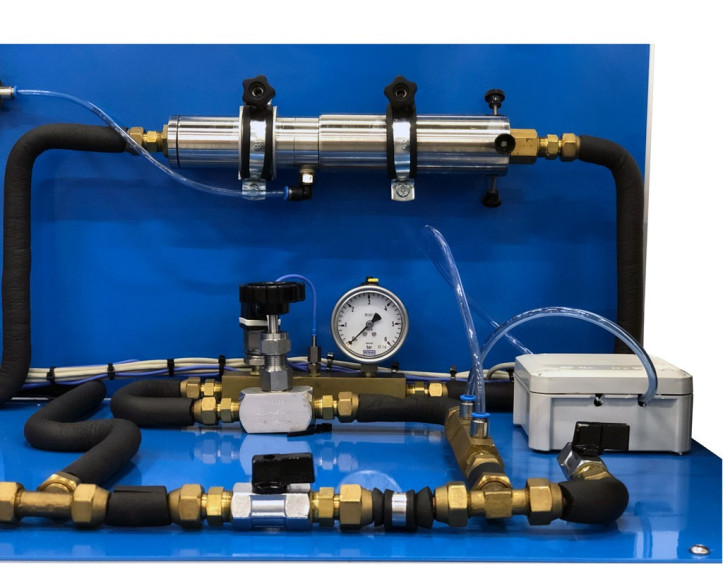

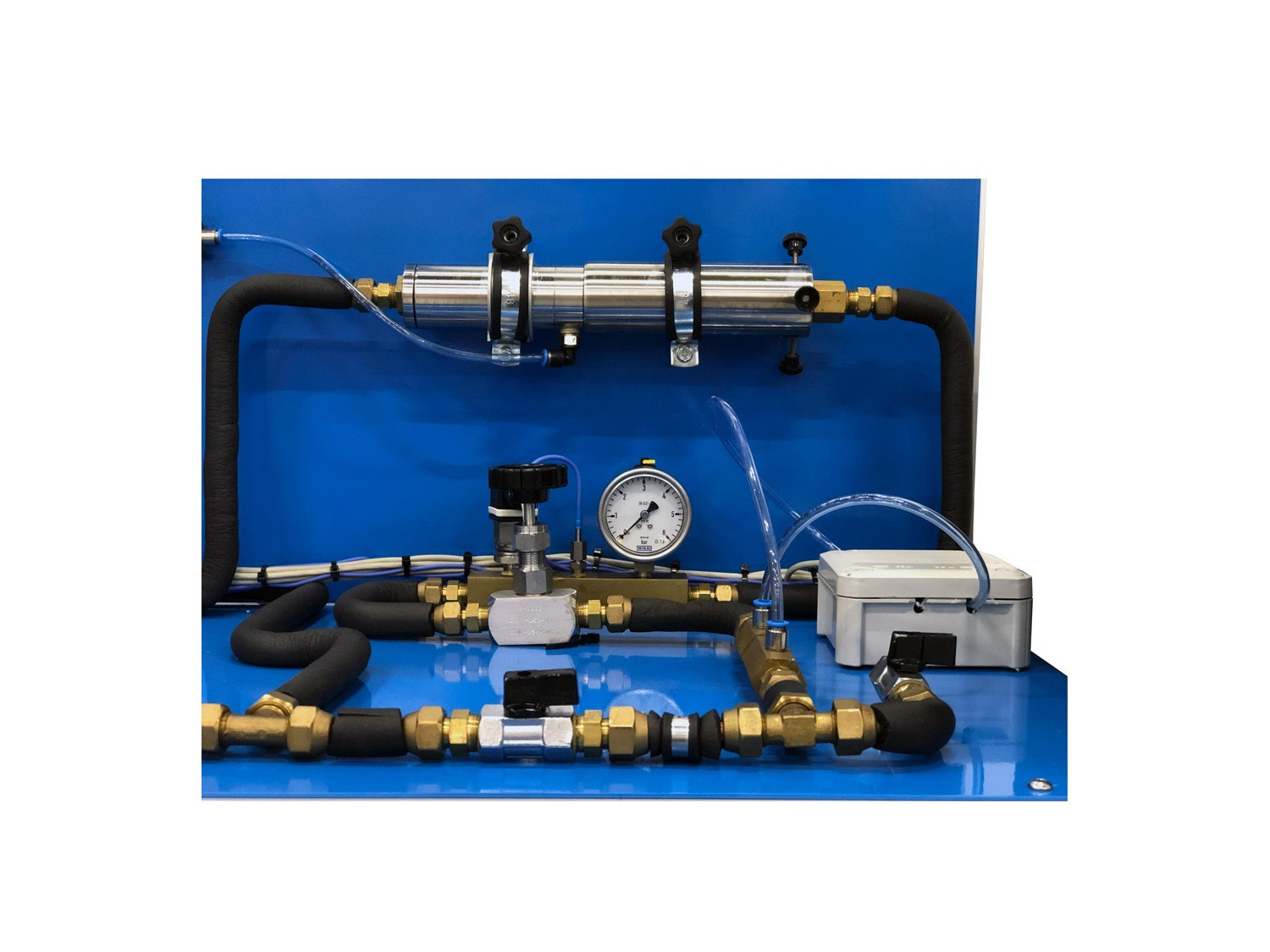

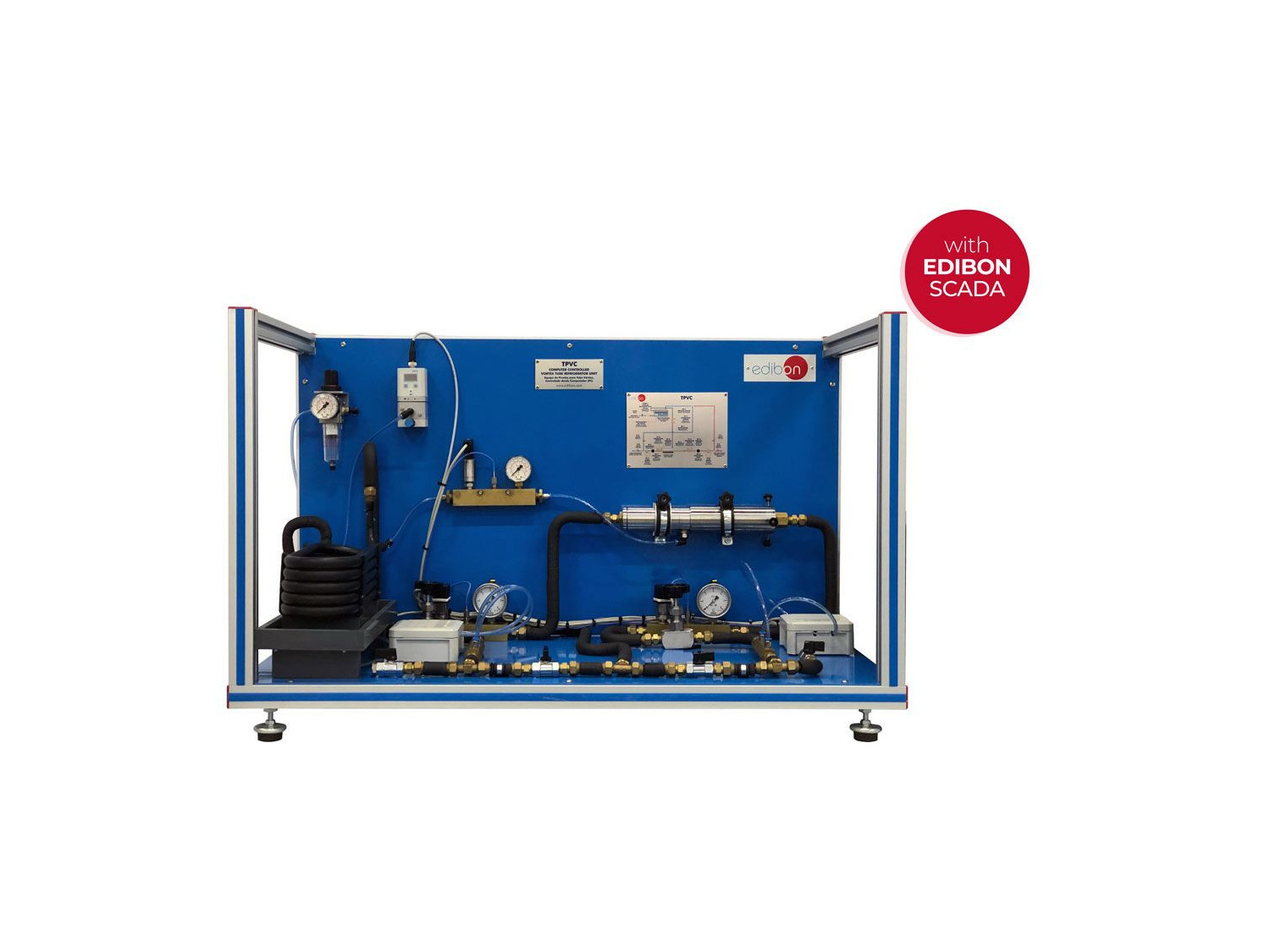

Detalle del equipo

COMPUTER CONTROLLED VORTEX TUBE REFRIGERATOR UNIT - TPVC

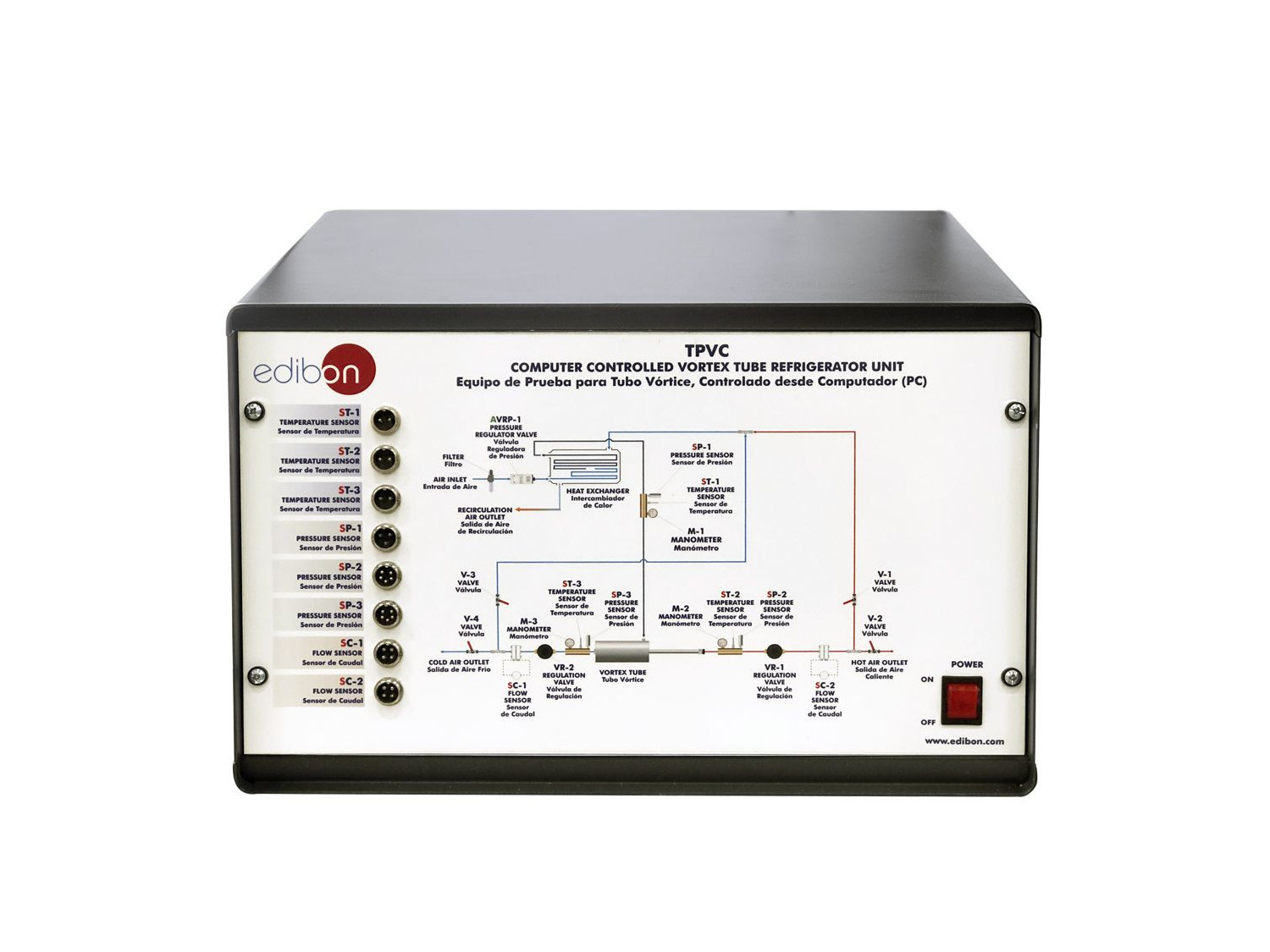

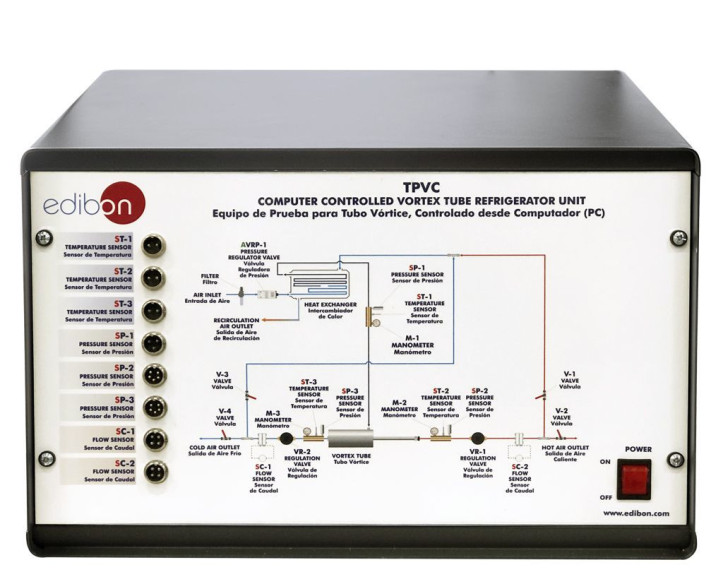

TPVC/CIB. Caja-Interface de Control: La Caja-Interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED VORTEX TUBE REFRIGERATOR UNIT - TPVC

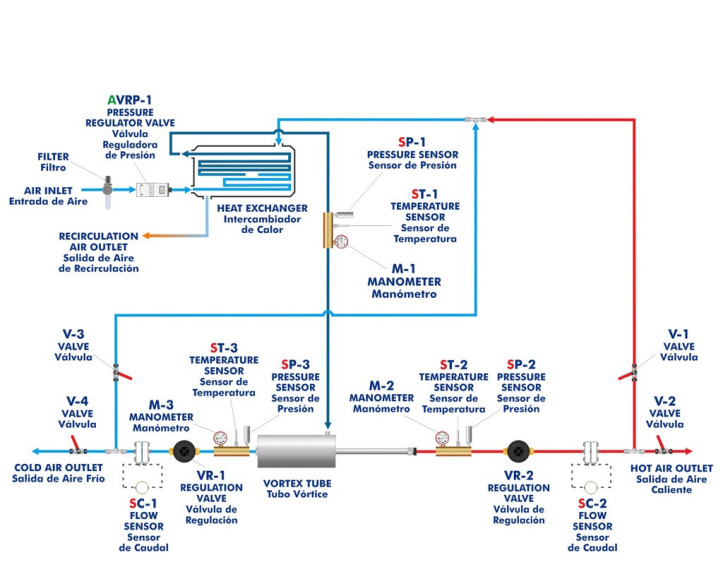

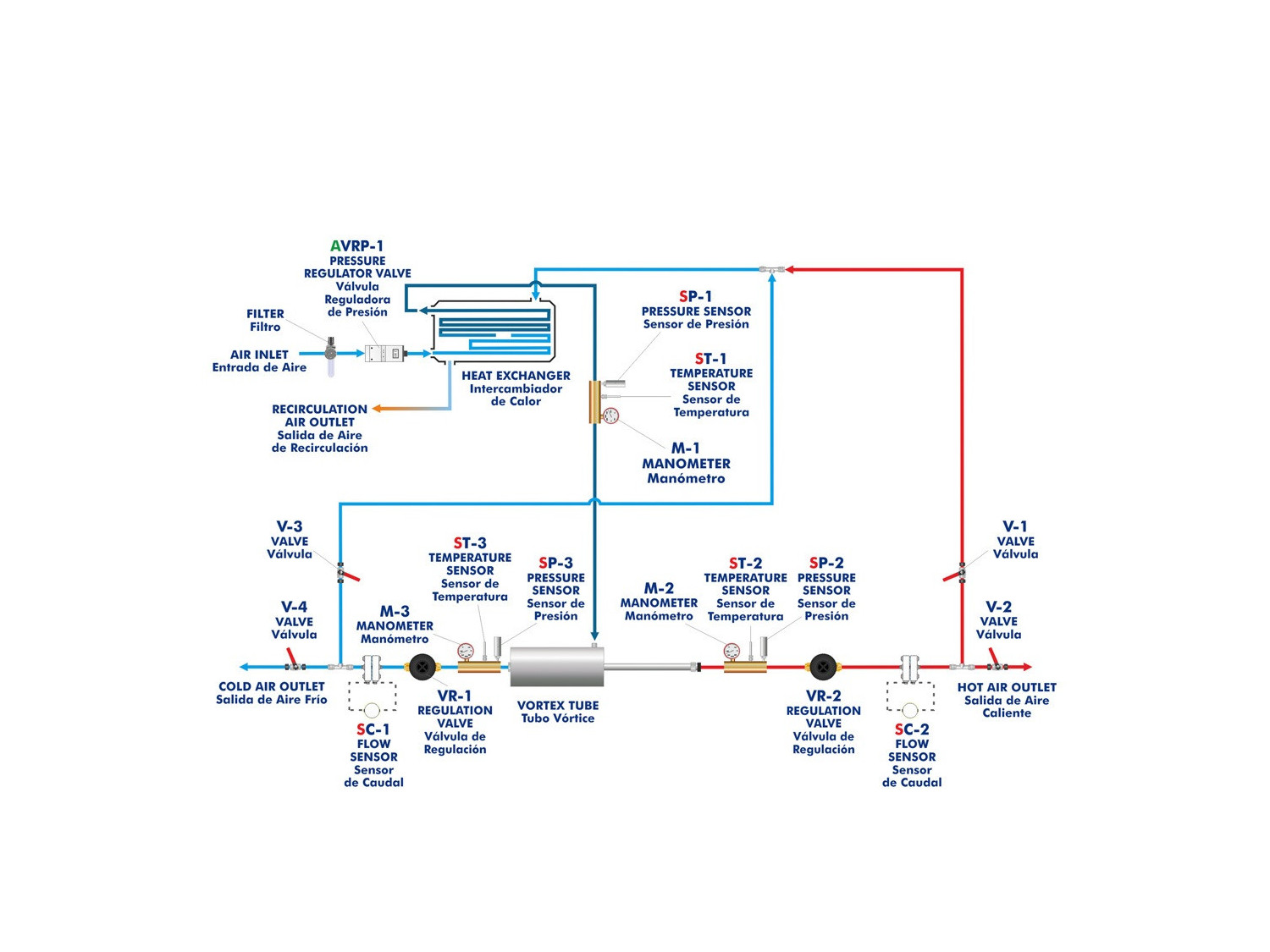

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED VORTEX TUBE REFRIGERATOR UNIT - TPVC

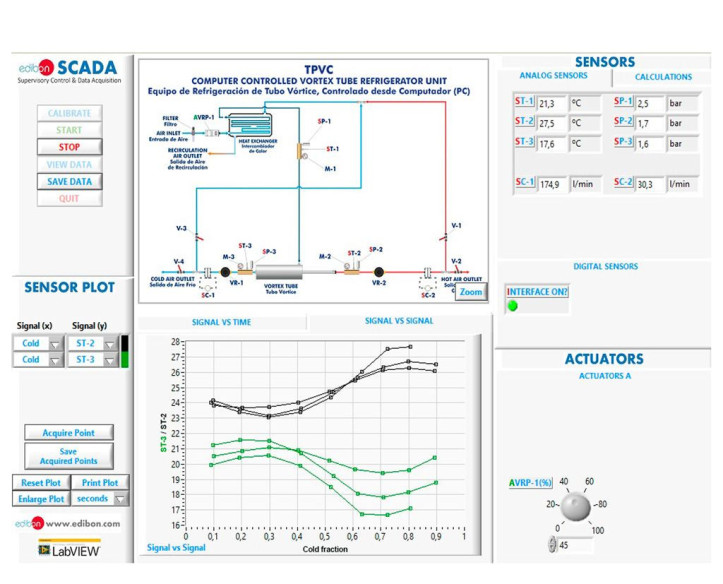

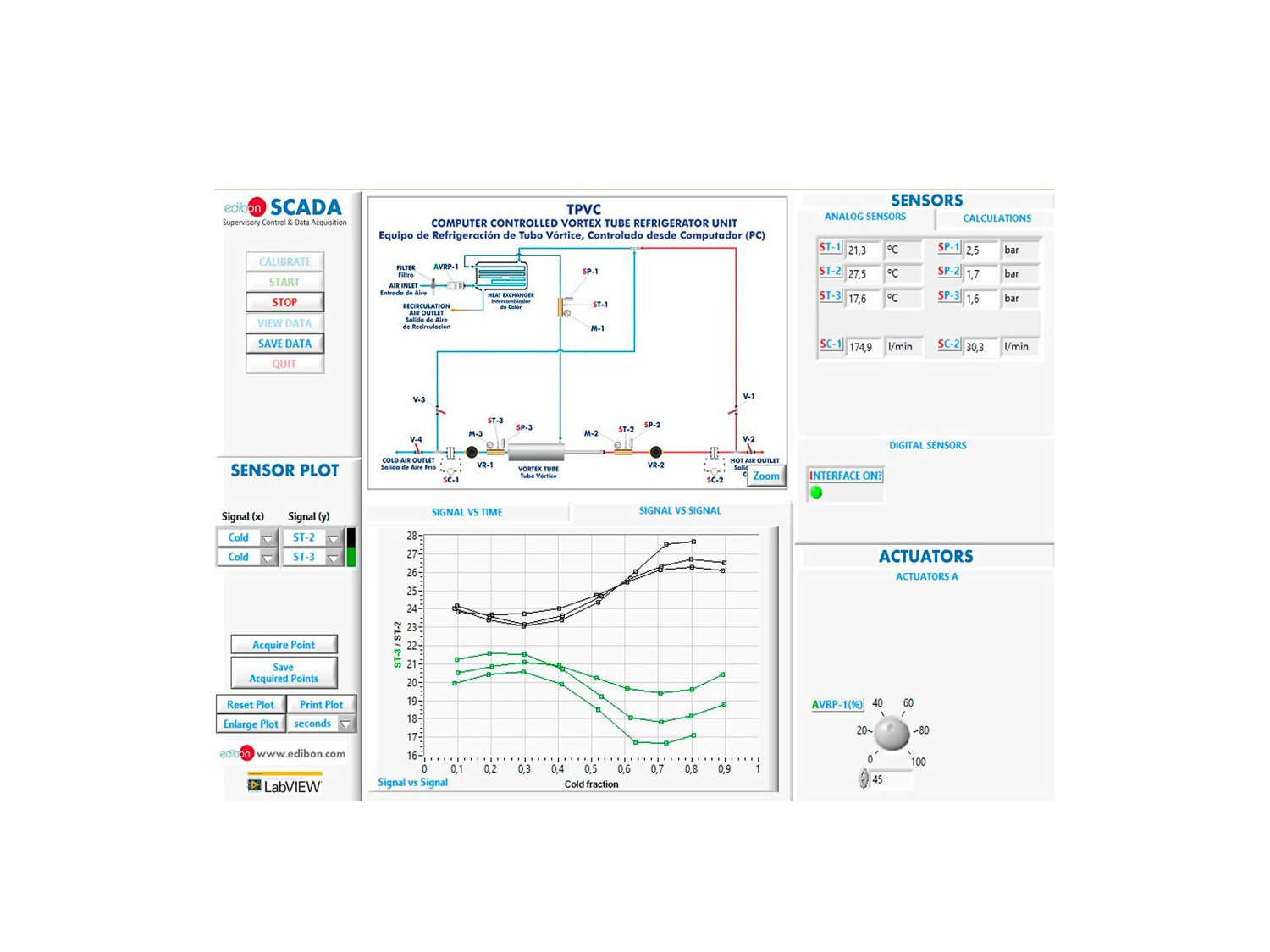

TPVC/SOF. Software del equipo TPVC. Pantalla principal

COMPUTER CONTROLLED VORTEX TUBE REFRIGERATOR UNIT - TPVC
COMPUTER CONTROLLED VORTEX TUBE REFRIGERATOR UNIT - TPVC
COMPUTER CONTROLLED VORTEX TUBE REFRIGERATOR UNIT - TPVC
COMPUTER CONTROLLED VORTEX TUBE REFRIGERATOR UNIT - TPVC
COMPUTER CONTROLLED VORTEX TUBE REFRIGERATOR UNIT - TPVC

Descripción General

El Equipo de Refrigeración de Tubo Vórtice, Controlado desde Computador (PC), "TPVC", es un equipo que ha sido diseñado para permitir el estudio de las características físicas, mecánicas y termodinámicas de un tubo de vórtice.

Este equipo trabaja con aire comprimido. Hace pasar el aire, previamente filtrado para eliminar impurezas, por un tubo de vórtice permitiéndose la regulación de la presión del aire de entrada y su variación de la temperatura, siendo medidas estas variables antes de la entrada al tubo vórtice:

  • Para estudiar la influencia de la variación de la presión de entrada, es posible regular la presión con una válvula electrónica controlada desde computador (PC) hasta la presión máxima fijada previamente en el filtro.
  • Para estudiar la influencia de la variación de la temperatura de entrada, es posible variar la temperatura mediante un intercambiador de calor de tubos concéntricos donde la corriente de entrada se enfría o se calienta, usando como fluido calefactor o refrigerante las propias corrientes generadas.

En el tubo de vórtice el aire entra tangencialmente y en una rotación muy rápida y como resultado dentro del tubo de vórtice se producen un flujo de aire frío y un flujo de aire caliente. Éstos salen del tubo de vórtice por los extremos opuestos donde se localizan dos válvulas de regulación que permiten variar dichos caudales (fracción de frío).

El aire caliente que es obtenido por un extremo es medido mediante un sensor de caudal y es posible determinar sus características mediante un sensor de temperatura, un sensor de presión y un manómetro. Éste aire con la disposición de válvulas correcta se puede liberar o se puede introducir al intercambiador de calor para ceder su calor a la corriente de aire de entrada al tubo de vórtice.

Por el otro extremo del tubo se obtiene la corriente fría, que de la misma forma, es medida mediante un sensor de caudal, un sensor de temperatura, un sensor de presión y un manómetro, y que de la misma forma puede o no, ser recirculada.

Se incluyen diferentes generadores de vórtice intercambiables (boquillas) de diferentes diámetros internos.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Función y operación del vórtice: demostración de la generación de aire frío y caliente sin partes móviles.
  2. Representación de las curvas de vórtice:
    1. Curva de vórtice en función de la presión de entrada.
    2. Curva de vórtice en función de la temperatura de entrada.
    3. Curva de vórtice para la potencia de enfriamiento:
      1. En función de la temperatura de entrada.
      2. En función de la presión de entrada.
  3. Cálculo de la capacidad de refrigeración y/o eficacia (COP):
    1. En función de la temperatura de entrada.
    2. En función de la presión de entrada.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Representación de otras curvas vórtice:
    • Curva de vórtice con variación del tipo de gas, "no explosivo ni corrosivo".
    • Curva de vórtice en función del ratio de gas caliente y/o frío.
  1. Distribución del caudal de aire frío.
  2. Estudio de las diferencias con cambio de generador de vórtice:
    • Curva de vórtice en función de la presión de entrada.
    • Curva de vórtice en función de la temperatura de entrada.
    • Curva de vórtice para la potencia de enfriamiento.
    • Capacidad de refrigeración y/o eficacia (COP).
  1. Calibración de los sensores.
  2. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  3. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  4. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  5. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  6. Este equipo puede usarse para realizar investigación aplicada.
  7. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  8. Control del proceso del equipo TPVC a través de la interface de control, sin el computador.
  9. Visualización de todos los valores de los sensores usados en el proceso del equipo TPVC.
  10. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  11. El usuario puede realizar otros ejercicios diseñados por él mismo.
