El Equipo de Fallos Eléctricos en Instalaciones de Aire Acondicionado, "TEFA", está diseñado de forma sencilla para transmitir conocimientoscomprensibles sobre cómo identificar fallos eléctricos en instalaciones de aire acondicionado.

Ver descripción general

Descripción General

El Equipo de Fallos Eléctricos en Instalaciones de Aire Acondicionado, "TEFA", está diseñado de forma sencilla para transmitir conocimientoscomprensibles sobre cómo identificar fallos eléctricos en instalaciones de aire acondicionado.

Para ello, se incluyen conceptos para proporcionar experiencia en el diseño y funcionamiento de los componentes eléctricos individuales y la lectura de diagramas de circuitos.

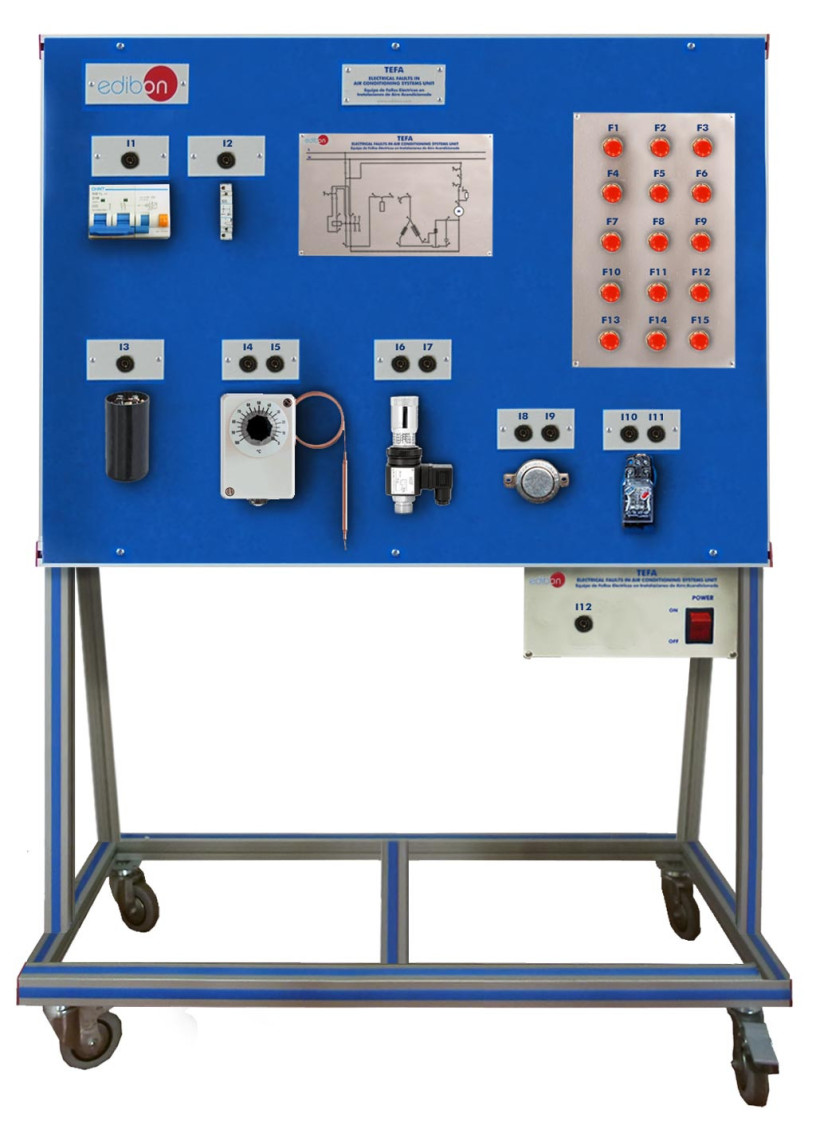

Este equipo está diseñado de forma clara para proporcionar a los estudiantes los conocimientos más realistas sobre las instalaciones deaire acondicionado, mostrando cómo funcionan los circuitos eléctricos de estas instalaciones. La instalación de aire acondicionado estácompuesta principalmente por un compresor de refrigerante y un ventilador en el refrigerador de aire. Esta parte del sistema está simulada(compresor y ventilador).

El equipo "TEFA" se centra en los circuitos de control de los sistemas de aire acondicionado. El equipo incluyeun termostato para encender/apagar el compresor. Por otra parte, a través de un balastro, la velocidad del motor del ventilador puedeconmutar en dos etapas. Además, el equipo incluye un relé de arranque y un condensador de arranque para controlar el arranque delcompresor del motor. El equipo también incluye dispositivos de protección similares a los de los sistemas de aire acondicionado, talescomo interruptores y protección contra sobrecalentamiento para completar el circuito eléctrico de aire acondicionado.

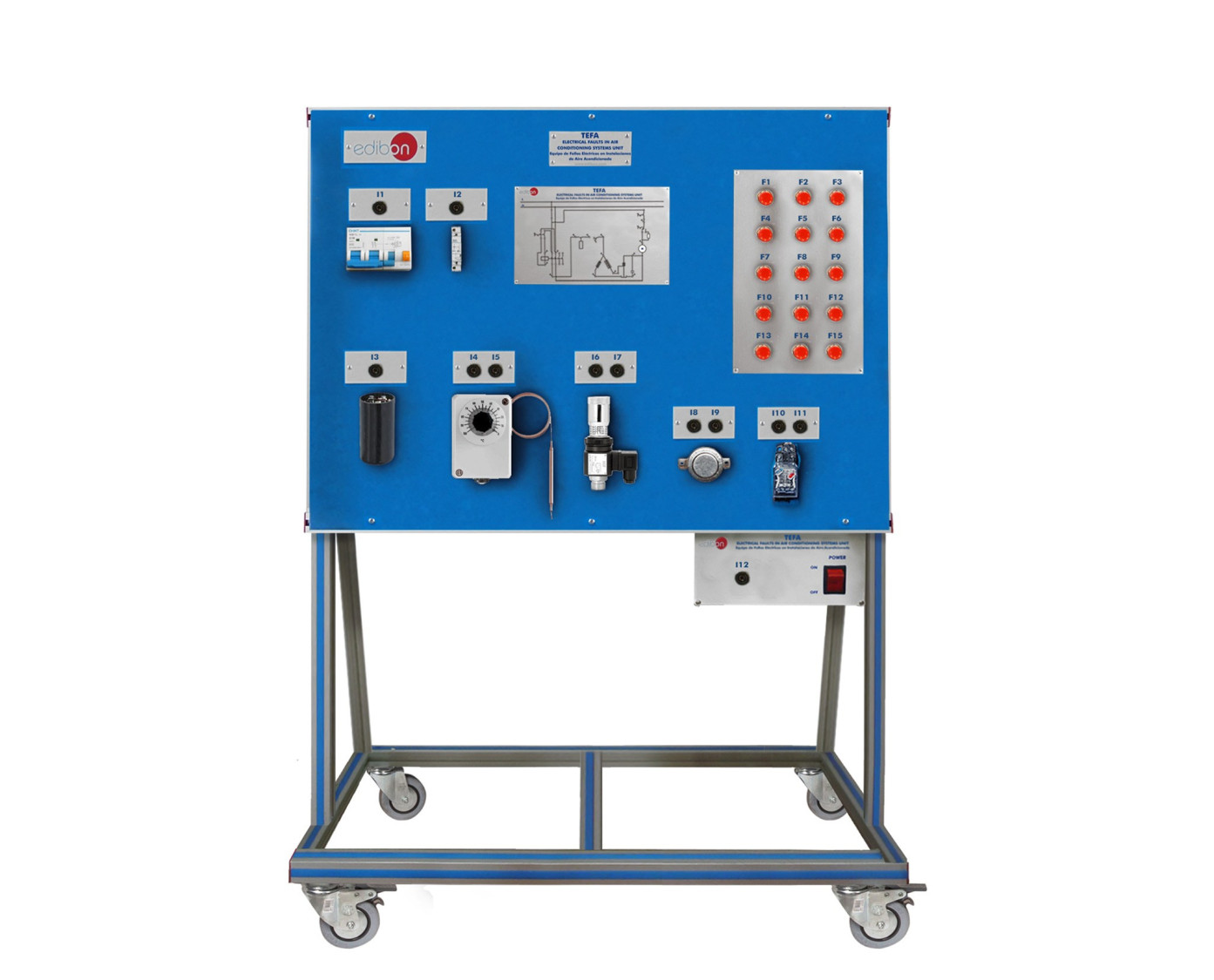

Todos los componentes están conectados en bloques de terminales y están distribuidos en un panel frontal, de forma que se puedeacceder a ellos fácilmente y están visibles. Asimismo, con los cables y componentes eléctricos incluidos en este equipo es posibleconfigurar muchos circuitos correctamente y operacionalmente. Esto permite simular más de 16 fallos típicos diferentes en sistemas deaire acondicionado.

Un aspecto importante es que el estado de los elementos simulados, tales como compresor y ventilador, se indica mediante lámparas enel diagrama del panel frontal del equipo.

El panel frontal del equipo incluye tomas de corriente para comprobar con el multímetro incluido las tensiones y resistencias para ladetección de fallos, como son la rotura de la bobina en el motor o un contacto de conmutación defectuoso.

El panel frontal del equipo representa claramente el diagrama del circuito real para facilitar la ubicación de los puntos de medición.

Los objetivos y experimentos más importantes que pueden llevarse a cabo con este equipo son los siguientes:

  • Diseño eléctrico y principio de funcionamiento de sistemas de aire acondicionado.Lectura y comprensión de diagramas de circuitos eléctricos.Localización de fallos en componentes eléctricos en estado inactivo y bajo tensión eléctrica.Diseño y funcionamiento de componentes eléctricos en un sistema de aire acondicionado: condensador de arranque, relé de arranque,protección contra sobrecalentamiento, contactor principal, fusible automático, interruptor on/off, interruptor de velocidad y termostato.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Simulación del circuito eléctrico de un sistema de aireacondicionado.
  2. Circuitos de control reales con componentes eléctricos concircuitos de carga simulados.
  3. Simulación eléctrica de compresor y ventilador.
  4. Control de temperatura con termostato y compresor.
  5. Ventilador con dos velocidades ajustables.
  6. Estados de funcionamiento de los componentes simuladosindicados mediante lámparas en el diagrama del circuito.
  7. Localización de fallos en componentes eléctricos sin tensión.
  8. Localización de fallos en componentes eléctricos con tensiónde red.
  9. Localización de fallos en el ventilador.
  10. Localización de fallos en el suministro eléctrico.
  11. Localización de fallos en el relé de arranque.
  12. Localización de fallos en la protección contrasobrecalentamiento.
  13. Localización de fallos en el condensador de arranque.
  14. Identificación de más de 16 fallos típicos en aire acondicionado.
