TEVT Equipo de Entrenamiento de Vaso de Expansión

EXPANSION VESSEL TRAINING UNIT - TEVT

SISTEMAS INNOVADORES

El Equipo de Entrenamiento de Vaso de Expansión, "TEVT", es un equipo de experimentación de técnicas sanitaria y de calefacción que permite estudiar el funcionamiento de un vaso de expansión. Además permite estudiar la curva característica presión-volumen del mismo.

Ver descripción general

Descripción General

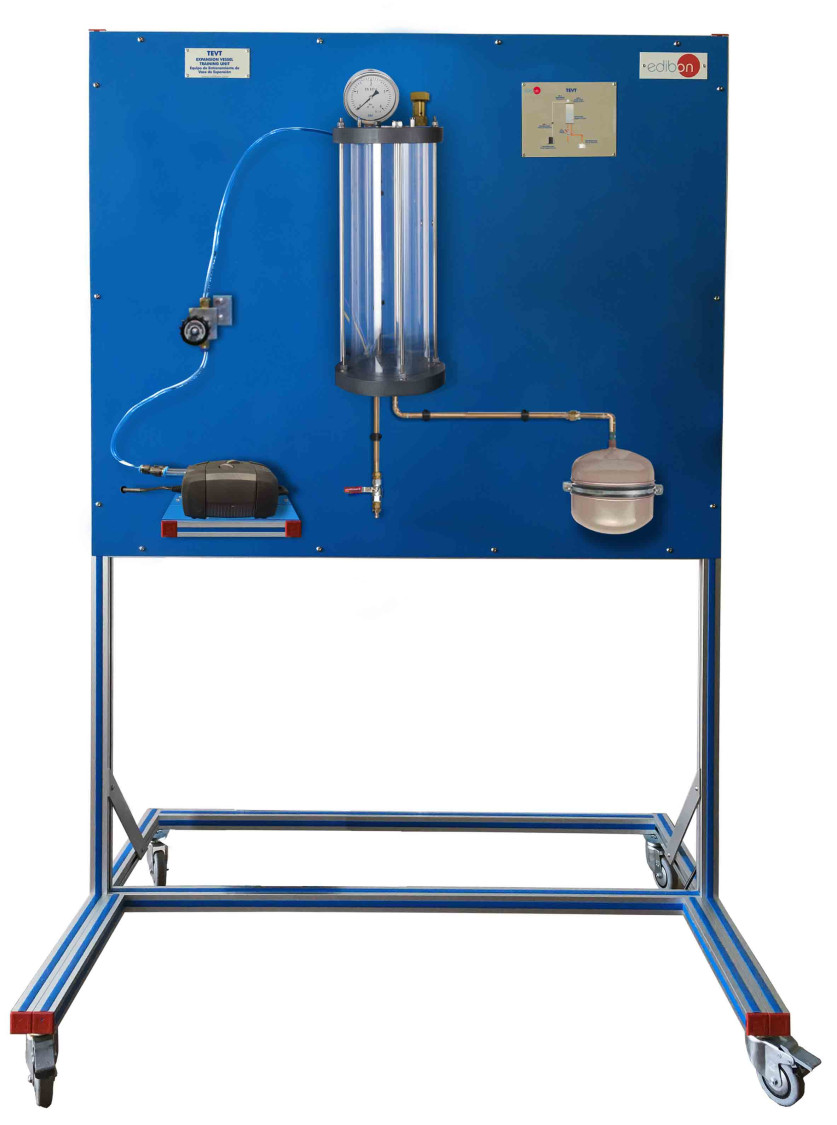

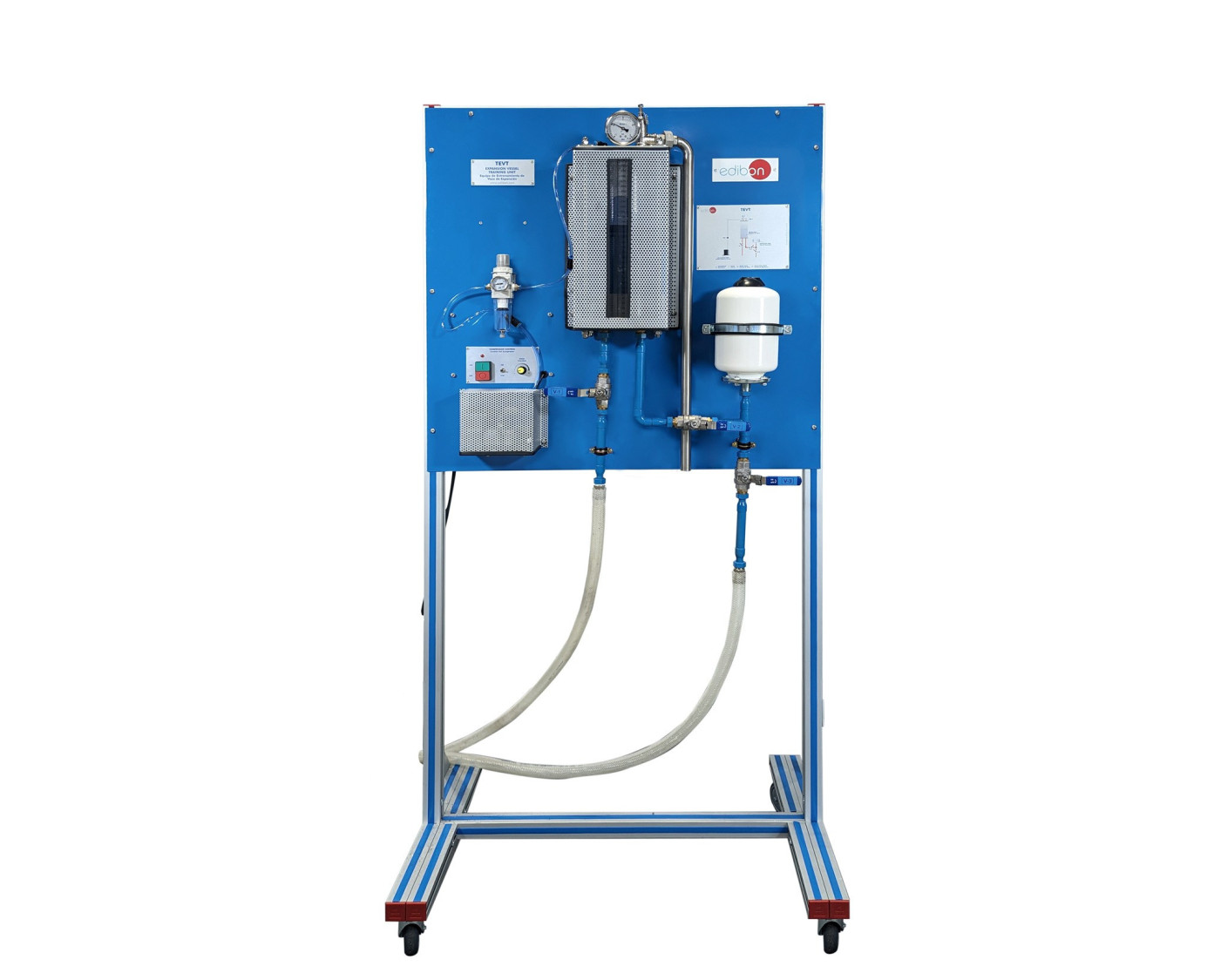

El Equipo de Entrenamiento de Vaso de Expansión, "TEVT", es un equipo de experimentación de técnicas sanitaria y de calefacción que permite estudiar el funcionamiento de un vaso de expansión. Además permite estudiar la curva característica presión-volumen del mismo.

El elemento principal de estudio es un vaso de expansión del que es posible representar su curva característica presión – volumen, para lo cual se llena con agua proveniente de un depósito de almacenamiento y medida.

La manera de llenar el vaso de expansión para su estudio es introduciendo agua que proviene del depósito transparente de almacenamiento y medida que incluye el equipo. Mediante el uso de un pequeño compresor de aire se genera presión sobre el depósito de medida, lo que permitirá el paso de parte del agua que contiene hacia el vaso de expansión.

La presión de aire que se genera en el depósito se puede regular controlando el caudal de aire a introducir mediante un regulador de presión.

Por otro lado, para la representación de la curva característica de presión – volumen, el equipo dispone de un manómetro que mide la presión ejercida por el aire y, el volumen vendrá determinado por el desplazamiento experimentado por el agua en el depósito de almacenamiento y medida que se observa en la escala que contiene.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del comportamiento y la función de un vaso de expansión.
  2. Estudio de la variación del volumen en un vaso de expansión en función de la presión.
  3. Representación de la curva característica presión – volumen de un vaso de expansión.
  4. Estudio de un modelo seccionado de un vaso de expansión.
