TEV4V Equipo de Entrenamiento de Válvula Mezcladora de 4 vías

FOUR-WAY MIXING VALVE TRAINING UNIT - TEV4V

SISTEMAS INNOVADORES

El Equipo de Entrenamiento de Válvula Mezcladora de 4 vías, "TEV4V", permite demostrar la función de una válvula de cuatro vías mezcladora en un sistema de calefacción de agua caliente.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

El Equipo de Entrenamiento de Válvula Mezcladora de 4 vías, "TEV4V", permite demostrar la función de una válvula de cuatro vías mezcladora en un sistema de calefacción de agua caliente. La válvula de cuatro vías mezcladora del sistema de calefacción regula las temperaturas de circulación y de alimentación del agua que fluye por el sistema de calefacción y la temperatura de retorno de la caldera.

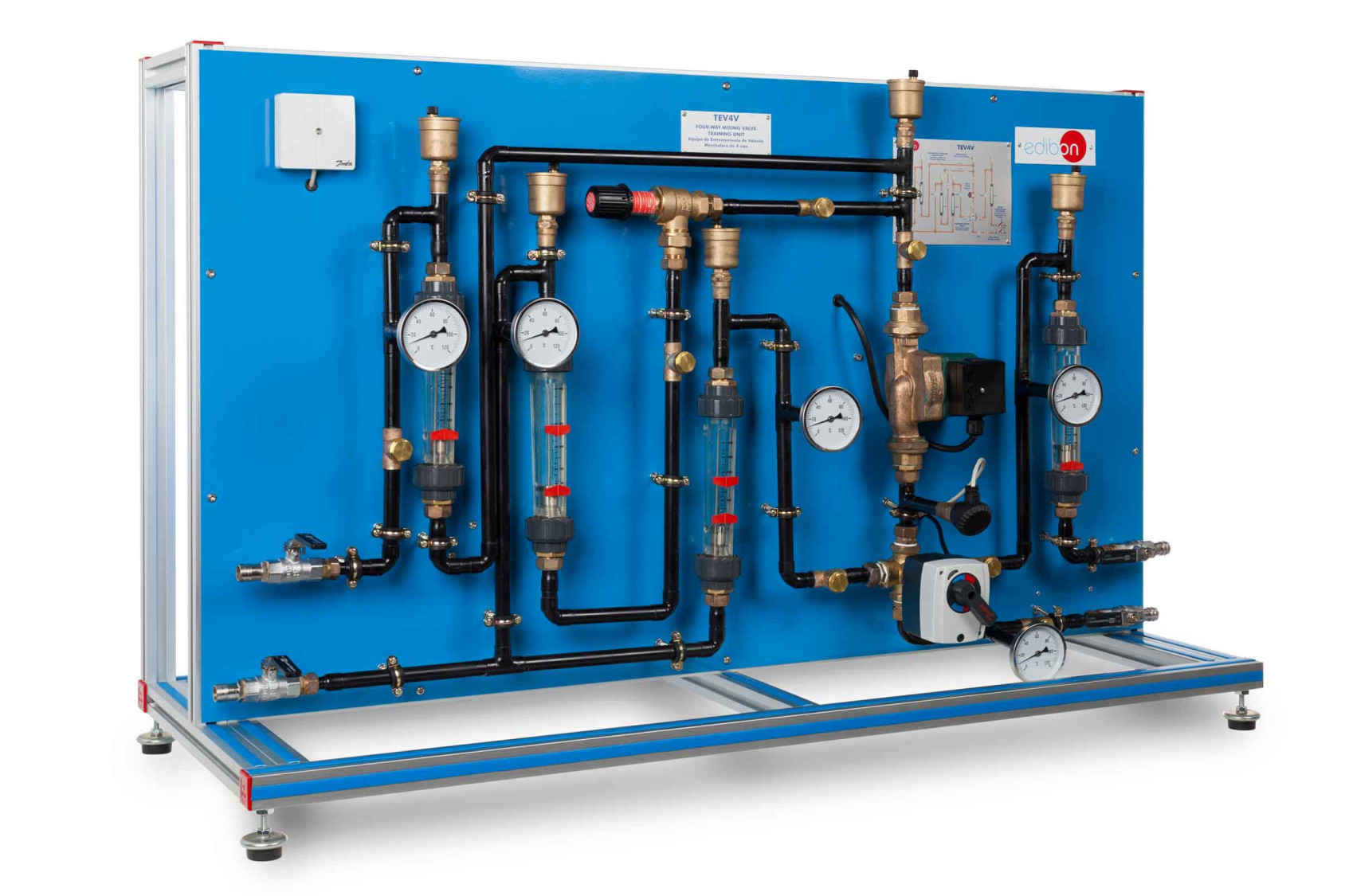

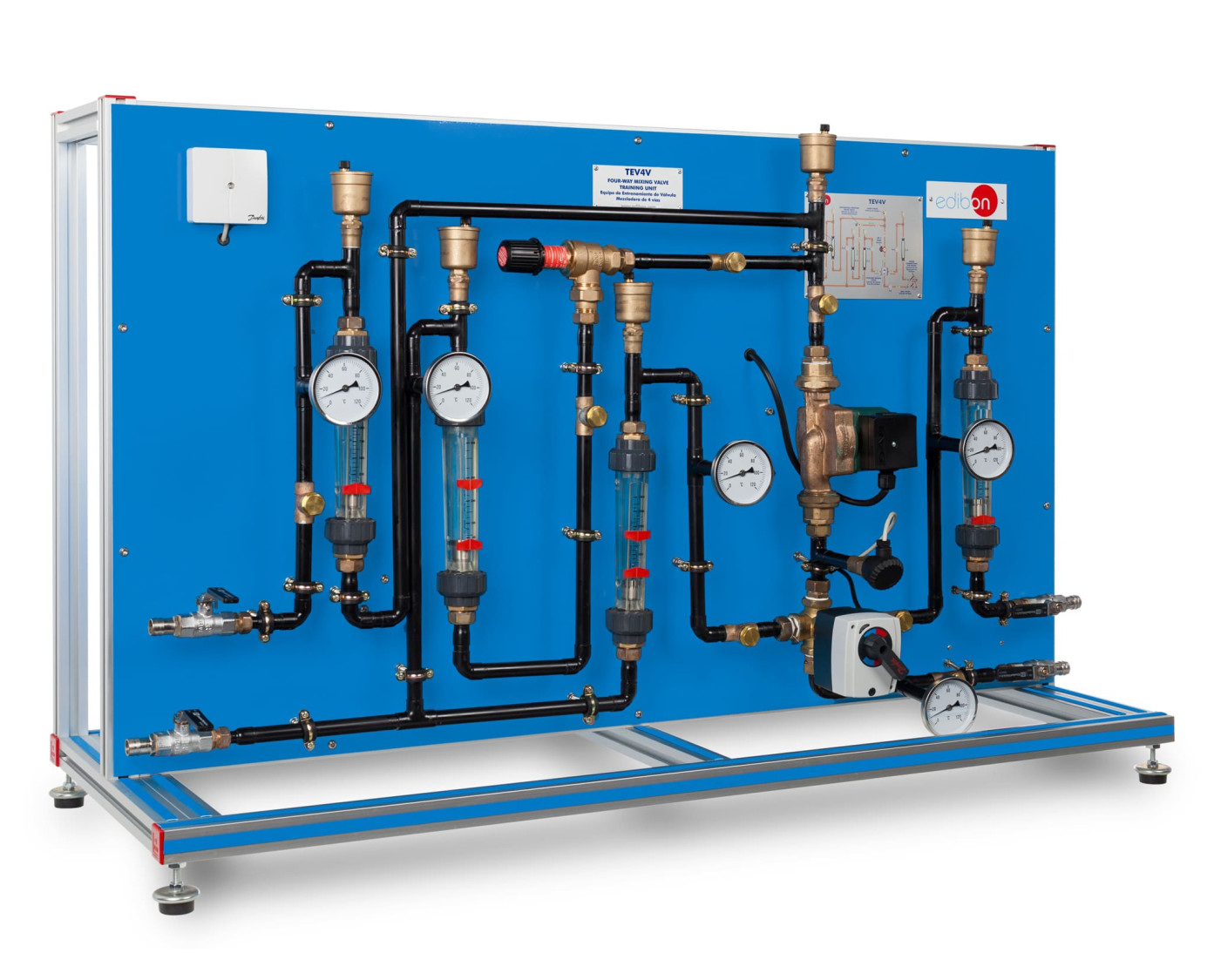

El equipo incluye una válvula de cuatro vías mezcladora, un circuito de agua de la caldera, un circuito de agua del sistema de calefacción de retorno, una bomba de circulación, varios termómetros y caudalímetros.

El tubo de agua de la caldera (agua caliente) y el tubo de agua del sistema de calefacción de retorno (agua fría) incluyen varios termómetros bimetálicos y caudalímetros para visualizar la temperatura y el caudal del agua en las entradas y salidas de la válvula de cuatro vías mezcladora.

Una bomba hace circular el agua de la mezcla en el sistema. La presión diferencial a través del sistema se limita mediante el uso de una válvula de alivio de presión diferencial.

Varias válvulas de venteo (salidas de aire) eliminan el aire del agua y están situadas en diferentes puntos de los circuitos.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de la función y el funcionamiento de una válvula de cuatro vías mezcladora.
  2. Estudio de la función y el funcionamiento de una válvula de alivio de presión diferencial.
  3. Estudio del efecto de la relación de mezcla sobre el caudal de alimentación o sobre la temperatura del caudal circulante.
  4. Estudio del efecto del ajuste de la mezcladora sobre el caudal.

ELEMENTOS REQUERIDOS
