PDCFP Equipo para el Estudio de Pérdida de Carga de Fluidos Compresibles en Tuberías

UNIT TO STUDY THE PRESSURE DROP OF COMPRESSIBLE FLUIDS IN PIPES - PDCFP

SISTEMAS INNOVADORES

El Equipo para el Estudio de Pérdida de Carga de Fluidos Compresibles en Tuberías, "PDCFP", permite el estudio de la caída de presión de un fluido compresible, por ejemplo el aire de un compresor y los distintos regímenes de flujo (laminar y turbulento) gracias a la distribución del aire en tuberías que cuentan con distintas secciones y accesorios.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

El Equipo para el Estudio de Pérdida de Carga de Fluidos Compresibles en Tuberías, "PDCFP", permite el estudio de la caída de presión de un fluido compresible, por ejemplo el aire de un compresor y los distintos regímenes de flujo (laminar y turbulento) gracias a la distribución del aire en tuberías que cuentan con distintas secciones y accesorios.

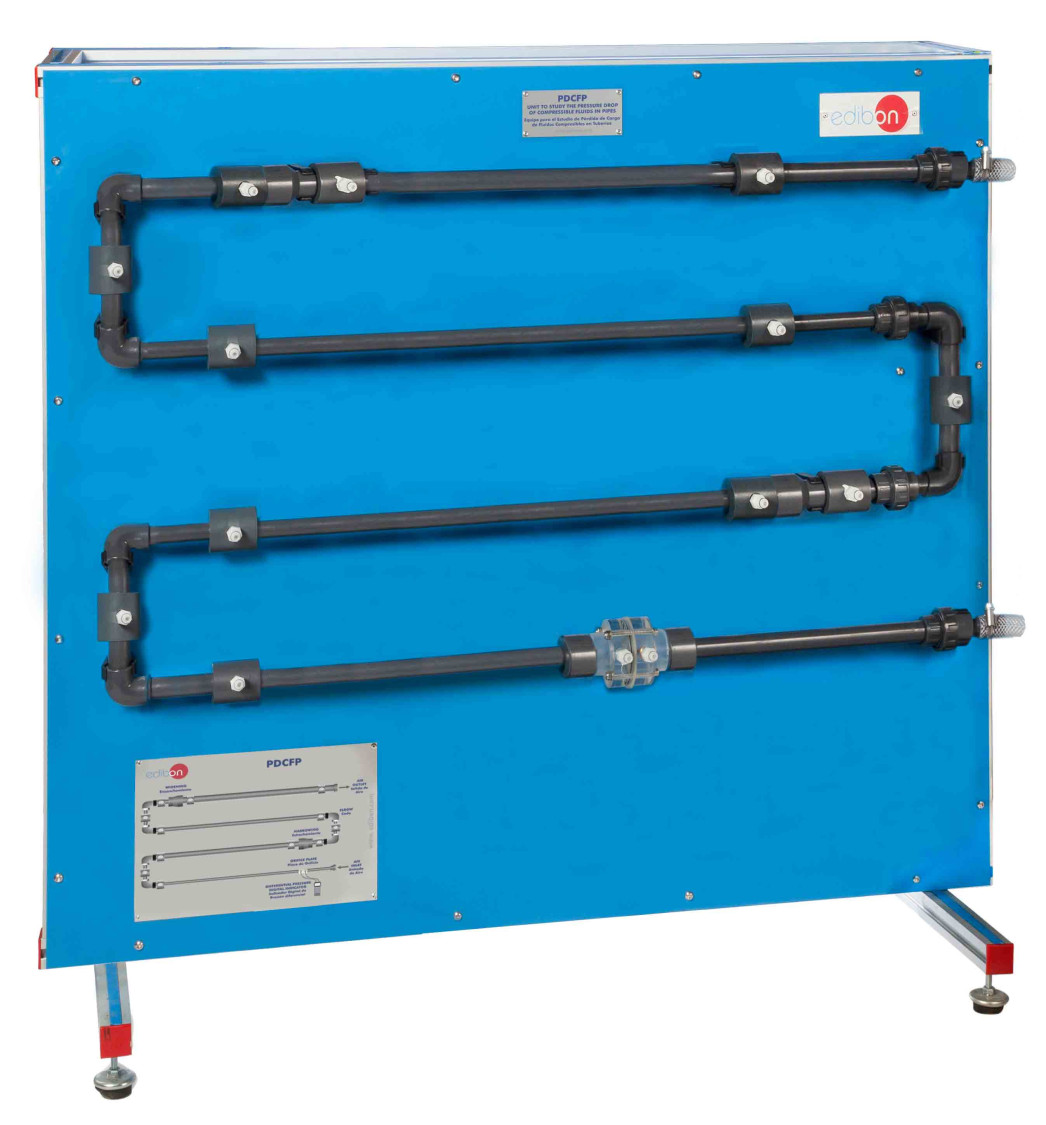

El equipo consiste en una instalación formado por un sistema de conductos o tuberías unidas a través de una serie de accesorios que permiten la distribución del aire a lo largo de la red de tuberías. Estas tuberías tienen diferentes diámetros. Además, la red de tuberías cuenta con múltiples tomas de medidas de presión para comprobar los efectos de los diferentes accesorios en el flujo de aire que atraviesa la conducción. Las tomas de presión a lo largo de la tubería se emplean para determinar el factor de fricción de la tubería y las pérdidas de presión. Los accesorios que se incluyen son codos, una placa de orificio, un estrechamiento y un ensanchamiento de la tubería.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Utilización de manómetros para medir caídas de presión.
  2. Medida del caudal de aire con una placa de orificio.
  3. Determinación de las pérdidas de presión en tuberías rectas y el factor de fricción de la tubería.
  4. Determinación de las pérdidas de presión en codos y ángulos, y el coeficiente de resistencia de cada codo y ángulo.
  5. Comprensión del uso de los números de Reynolds.
  6. Determinación de los regímenes de flujo laminar o turbulento.
  7. Cálculo del caudal a partir de la pérdida de carga en tubería.
