AMT/P Equipo de Malla en Tuberías
SISTEMAS INNOVADORES
El Equipo de Malla en Tuberías, "AMT/P", ha sido diseñado por EDIBON para permitir diferentes instalaciones de redes de tuberías, midiendo los caudales y presiones, utilizando siempre como fluido el agua.
NOTICIAS RELACIONADAS
Descripción General

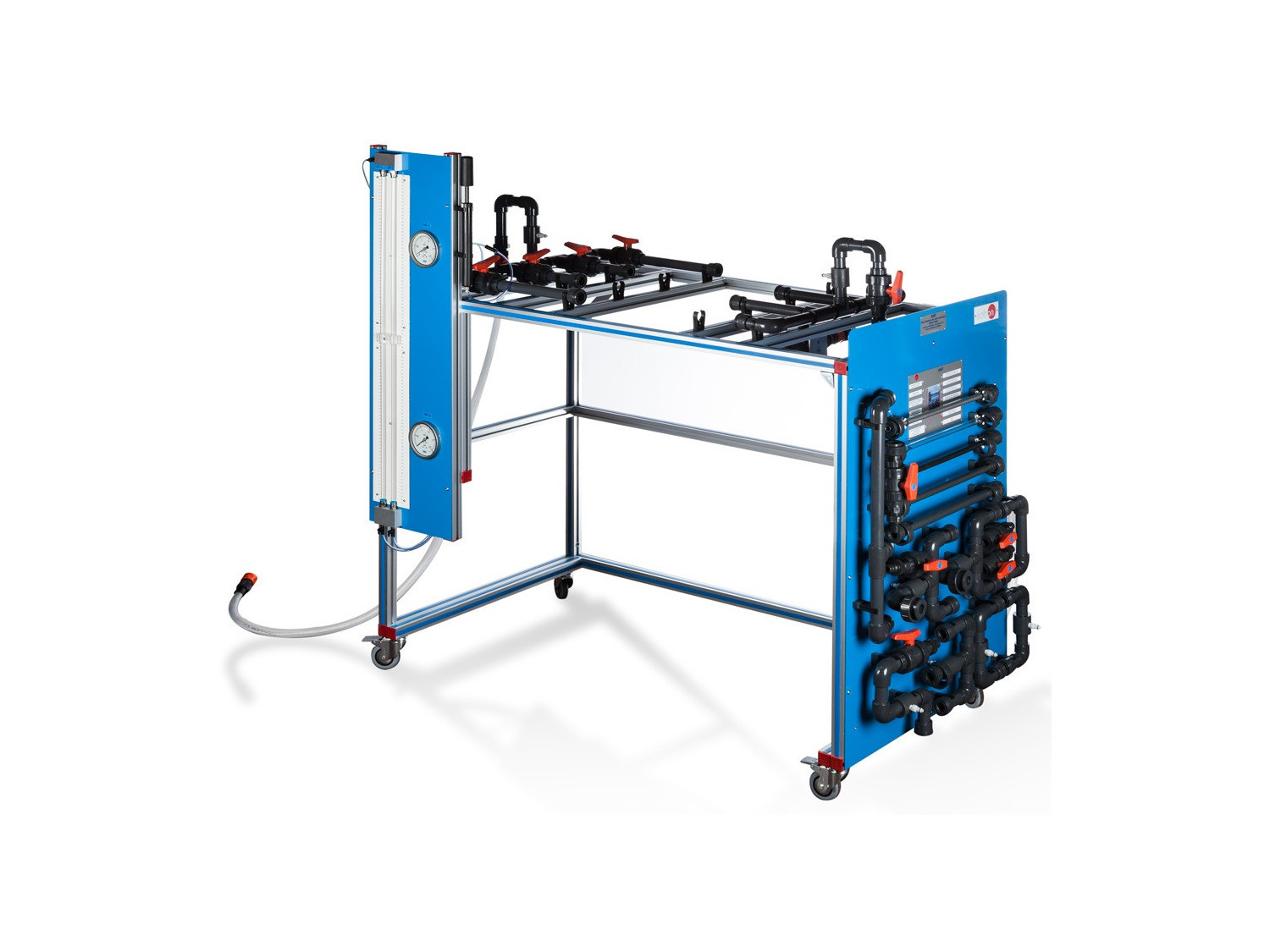

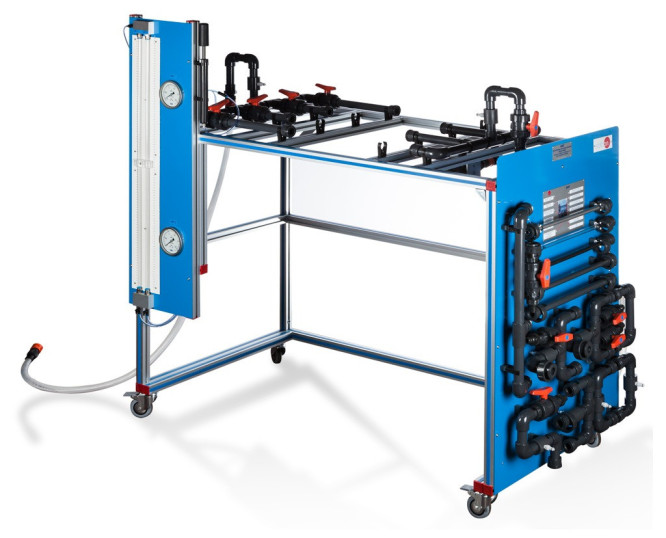

El Equipo de Malla en Tuberías, "AMT/P", se compone de una malla de tuberías, un panel lateral sobre el que se colocan todos los elementos a ensayar, un banco hidráulico que cuenta con todos los elementos y accesorios necesarios para que el equipo funcione de forma autónoma.
Las válvulas con las que están dotados algunos de los elementos para formar los distintos circuitos son válvulas Todo/Nada, necesarias para distribuir el flujo de corriente por la red.
El equipo está dotado de un sistema de tomas de presión anti-obturantes, situadas aguas arriba y aguas abajo de cada elemento objeto de ensayo.
Cada una de ellas tiene una rápida y fácil conexión a los dispositivos de medida de presión que dispone el equipo.
Este equipo requiere un sistema de suministro de agua.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Pérdida de carga en una tubería de PVC.
- Pérdida de carga en una tubería de aluminio.
- Pérdida de carga en una tubería de metacrilato.
- Estudio de la pérdida de carga en tuberías del mismo material.
- Estudio de la pérdida de carga en función del material.
- Coeficiente de fricción en una tubería de PVC.
- Coeficiente de fricción en una tubería de aluminio.
- Coeficiente de fricción en una tubería de metacrilato.
- Estudio del coeficiente de fricción en función del material.
- Estudio del coeficiente de fricción en función del diámetro.
- Configuración de malla en paralelo para tuberías del mismo material y distinto diámetro.
- Configuración de malla en paralelo para tuberías de distinto material e igual diámetro.
- Configuración de malla en serie para tuberías del mismo material y distinto diámetro.
- Configuración de malla en serie para tuberías de distinto material e igual diámetro.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- Llenado de los manómetros.
