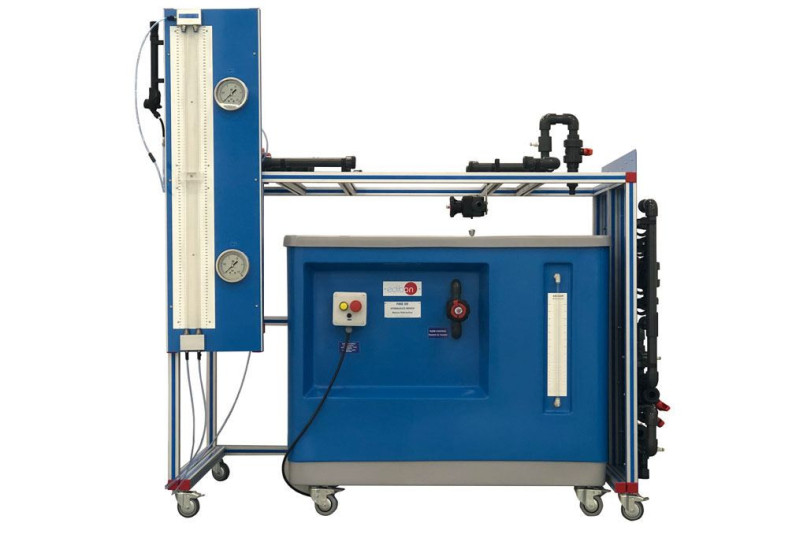

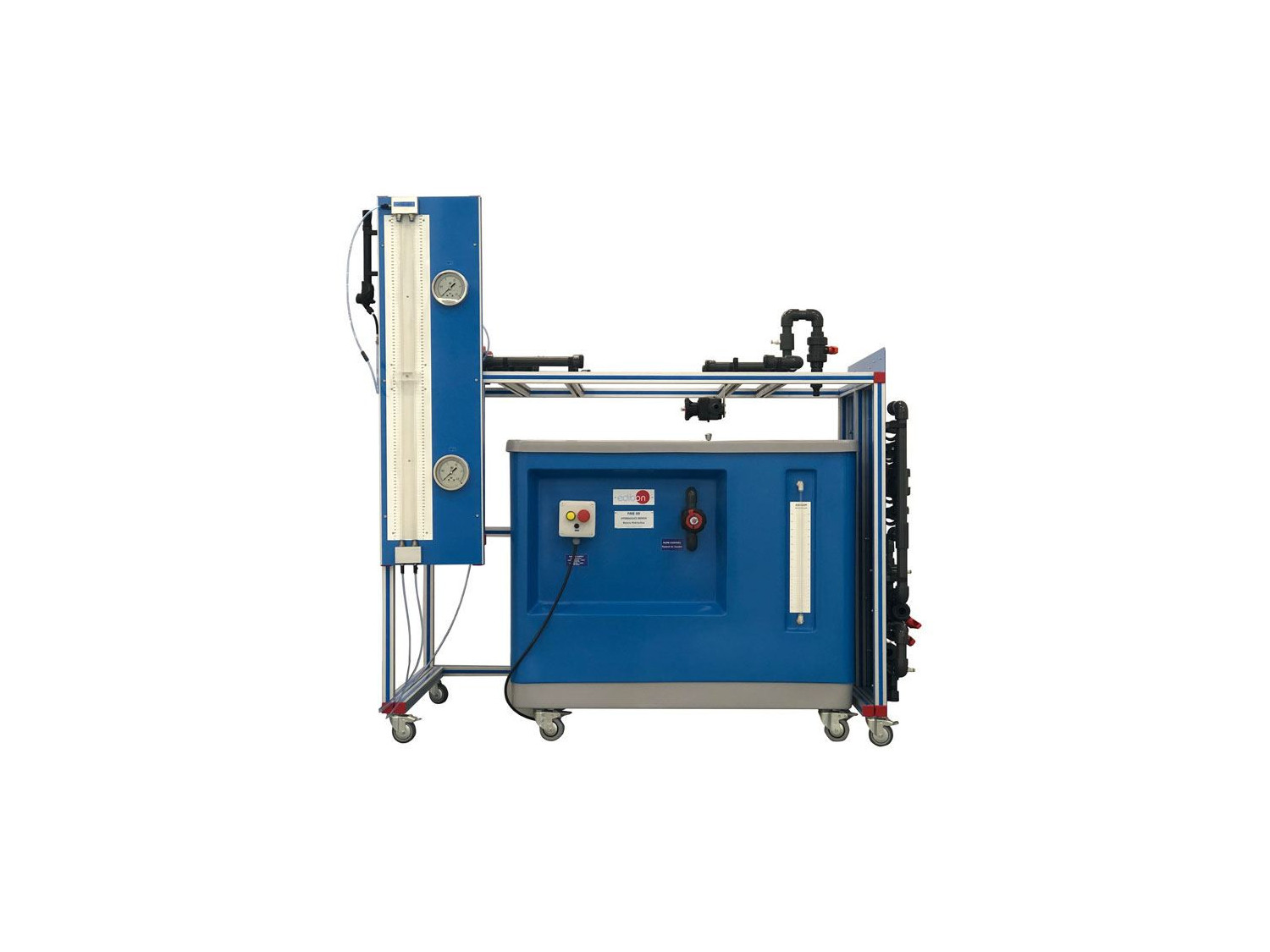

El Equipo de Malla en Tuberías, con Banco Hidráulico (FME00), "AMT", ha sido diseñado por EDIBON para permitir diferentes instalaciones de redes de tuberías, midiendo los caudales y presiones, utilizando siempre como fluido el agua.
El Equipo de Malla en Tuberías, con Banco Hidráulico (FME00), "AMT", se compone de una malla de tuberías, un panel lateral sobre el que se colocan todos los elementos a ensayar, un banco hidráulico que cuenta con todos los elementos y accesorios necesarios para que el equipo funcione de forma autónoma.
Las válvulas con las que están dotados algunos de los elementos para formar los distintos circuitos son válvulas Todo/Nada, necesarias para distribuir el flujo de corriente por la red.
El equipo está dotado de un sistema de tomas de presión anti-obturantes, situadas aguas arriba y aguas abajo de cada elemento objetode ensayo. Cada una de ellas tiene una rápida y fácil conexión a los dispositivos de medida de presión que dispone el equipo.
El equipo incluye un Banco Hidráulico (FME00) que incorpora un sistema volumétrico de medida, que está formado por un depósito de dos niveles. El pequeño sirve para medir caudales bajos y el grande para caudales más altos. Un indicador, que consiste en una escala y un tubo transparente, se conecta a una derivación en la base del depósito y da una medida instantánea del nivel de agua.
El aporte energético al fluido se realiza mediante una bomba centrífuga situada en el interior del banco hidráulico. El caudal se puede controlar a través de una válvula de control situada en el banco hidráulico.
