Descripción General

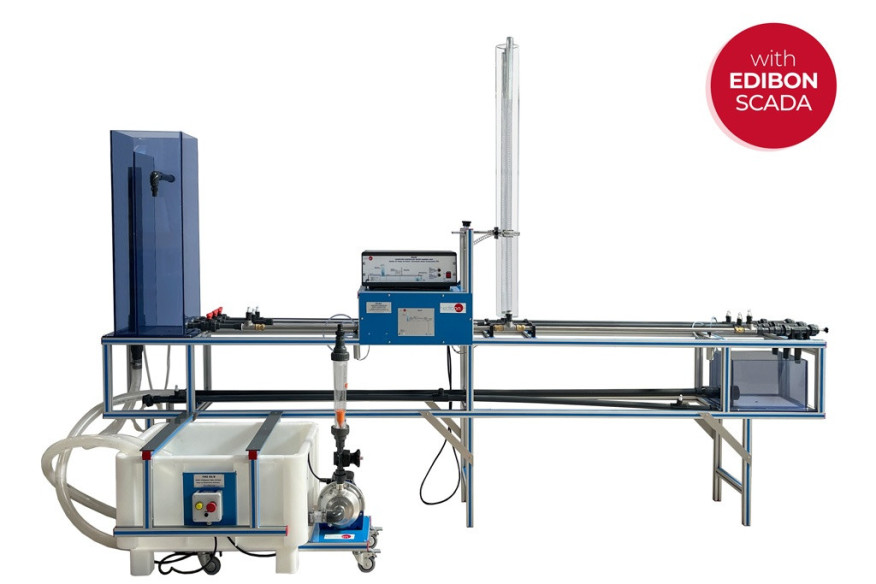

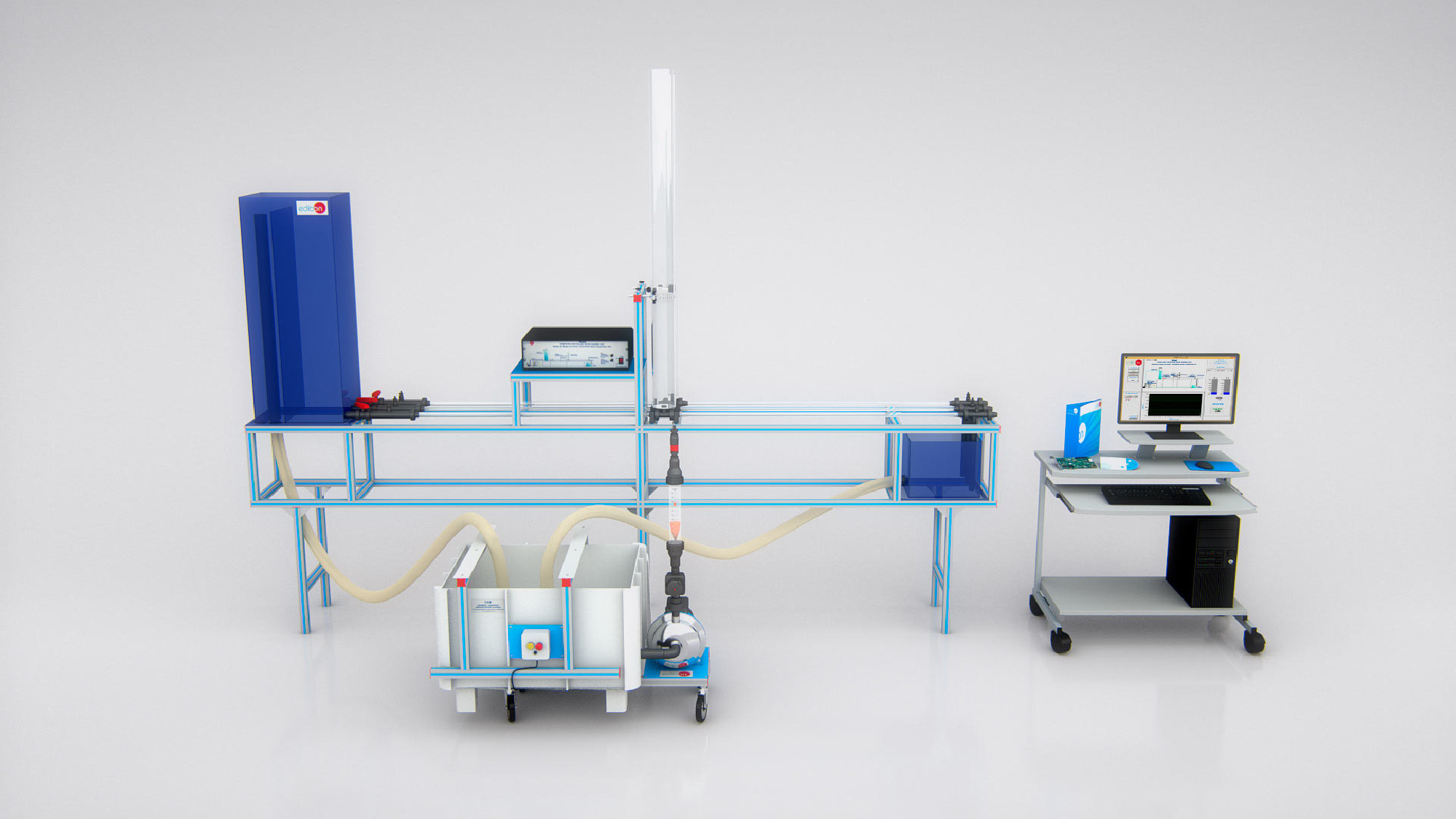

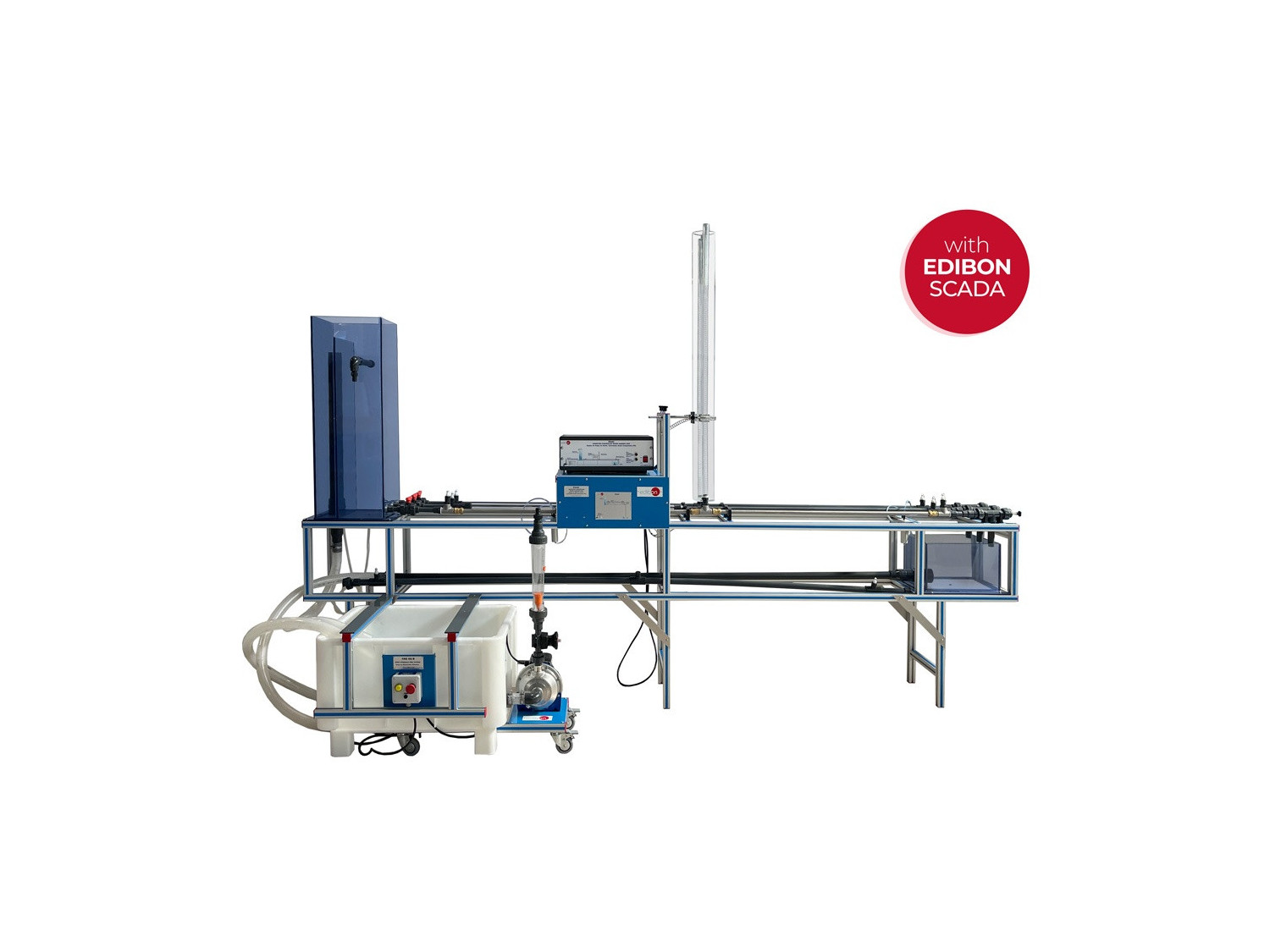

El Equipo de Golpe de Ariete, Controlado desde Computador (PC), "EGAC", ha sido diseñado para demostrar los efectos de una variación instantánea en la velocidad de un fluido. Permite el estudio del golpe de ariete, que es la consecuencia de un cambio rápido en la velocidad de un fluido.

Además, también se puede demostrar la amortiguación de los efectos del golpe de ariete mediante el uso de cámaras de compensación.

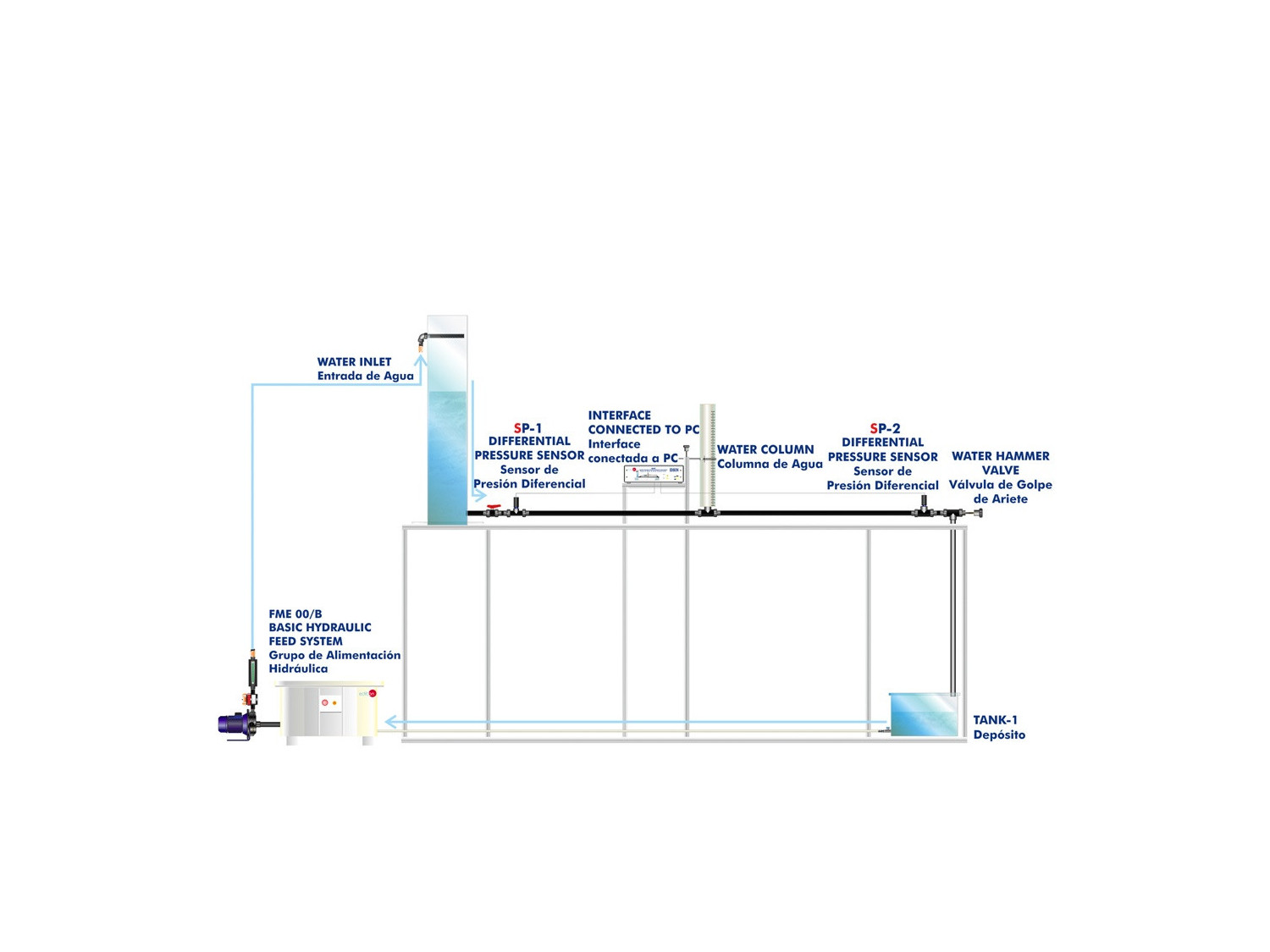

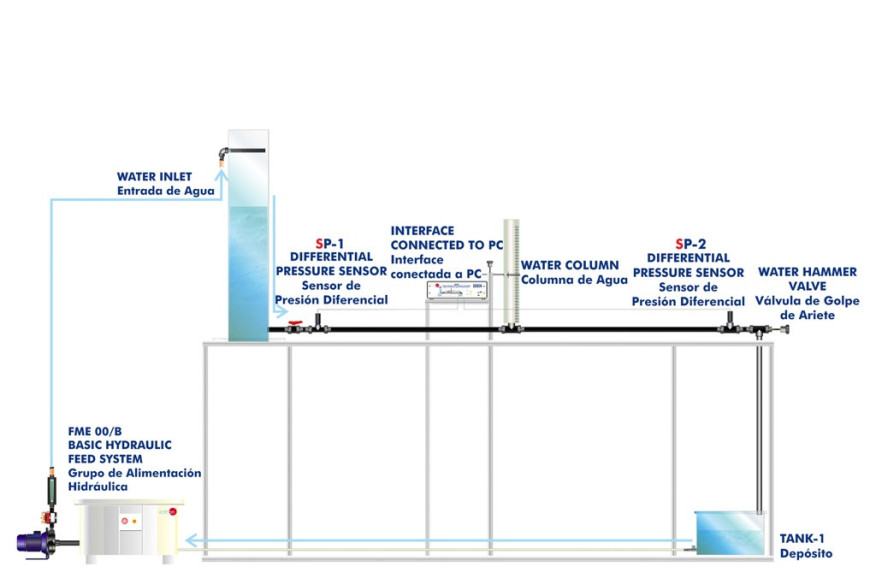

El equipo incluye un sistema hidráulico con una bomba centrífuga, que transfiere el agua desde un depósito del sistema hidráulico hasta un depósito de nivel constante. Este último depósito alimenta tres circuitos diferentes para la realización de las prácticas. Puede mantener un nivel de presión constante en las tres salidas mediante una pared interna. Además, hay una válvula que permite controlar el reflujo del sistema hidráulico hacia el depósito de nivel constante. Se incluye un caudalímetro de área variable para medir el reflujo.

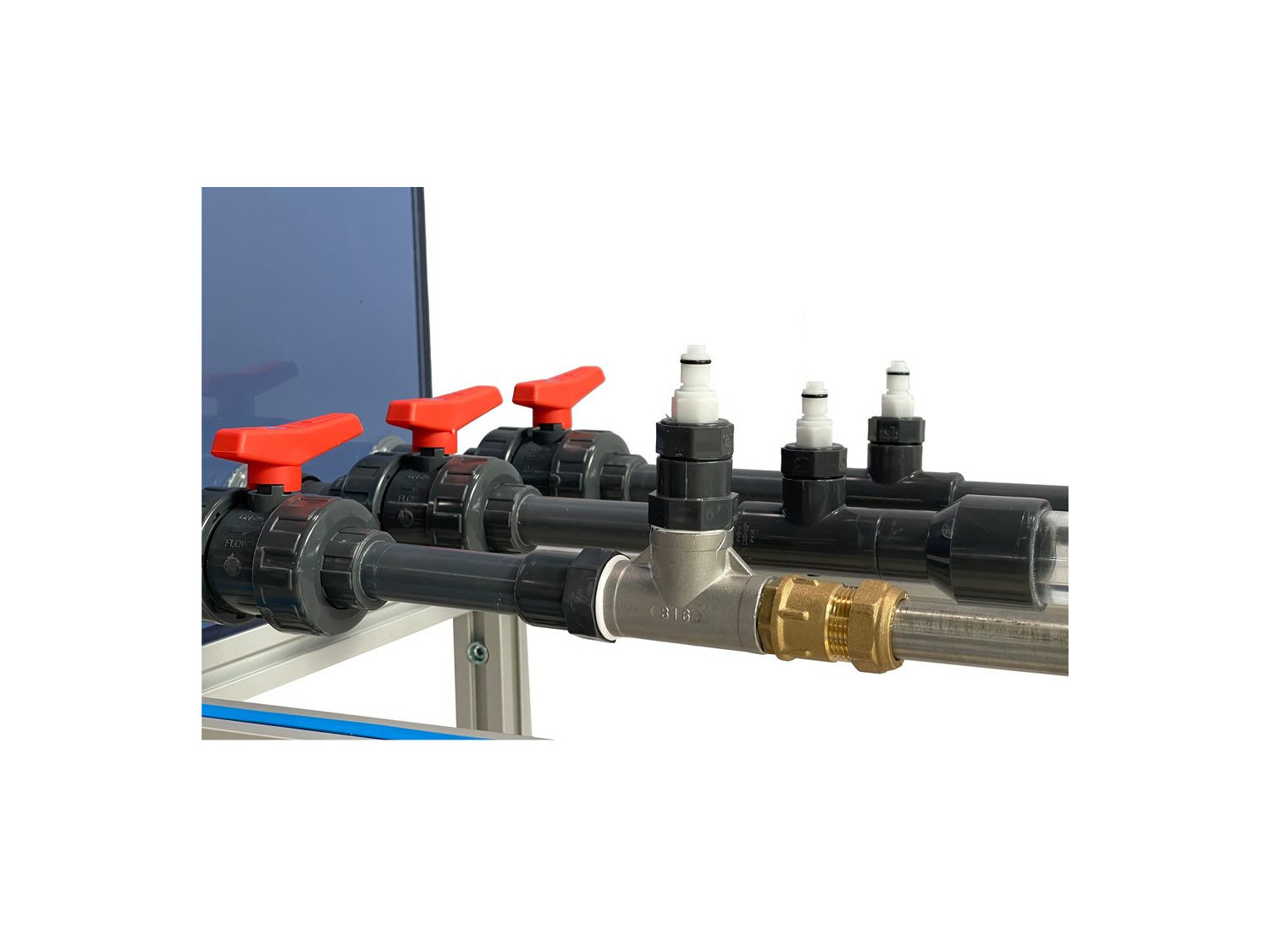

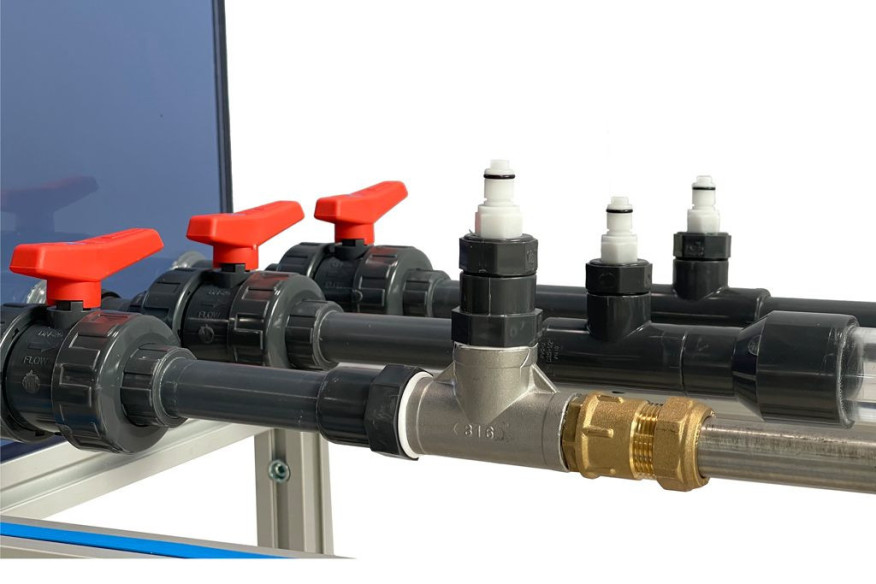

Hay cuatro circuitos de pruebas fabricados con diferentes materiales y de distinto diámetro para estudiar su influencia y comparar los resultados. Cada circuito está equipado con una válvula de impacto de cierre rápido que genera la sobrepresión característica del golpe de ariete. También garantizan un cierre rápido sin vibraciones que pudieran afectar a las mediciones.

También incluye un depósito de descarga utilizado para tranquilizar el agua. Además, proporciona un sistema visual de verificación del funcionamiento del circuito en cuestión.

Finalmente, hay tres cámaras de compensación que pueden adaptarse a nueve puntos del sistema. Permiten estudiar la conversión de la energía cinética, liberada durante el paro repentino de la masa de agua, en energía potencial. Además, pueden analizarse las vibraciones generadas por la presión colocando ambos sensores de presión en cualquiera de las doce tomas de los circuitos.

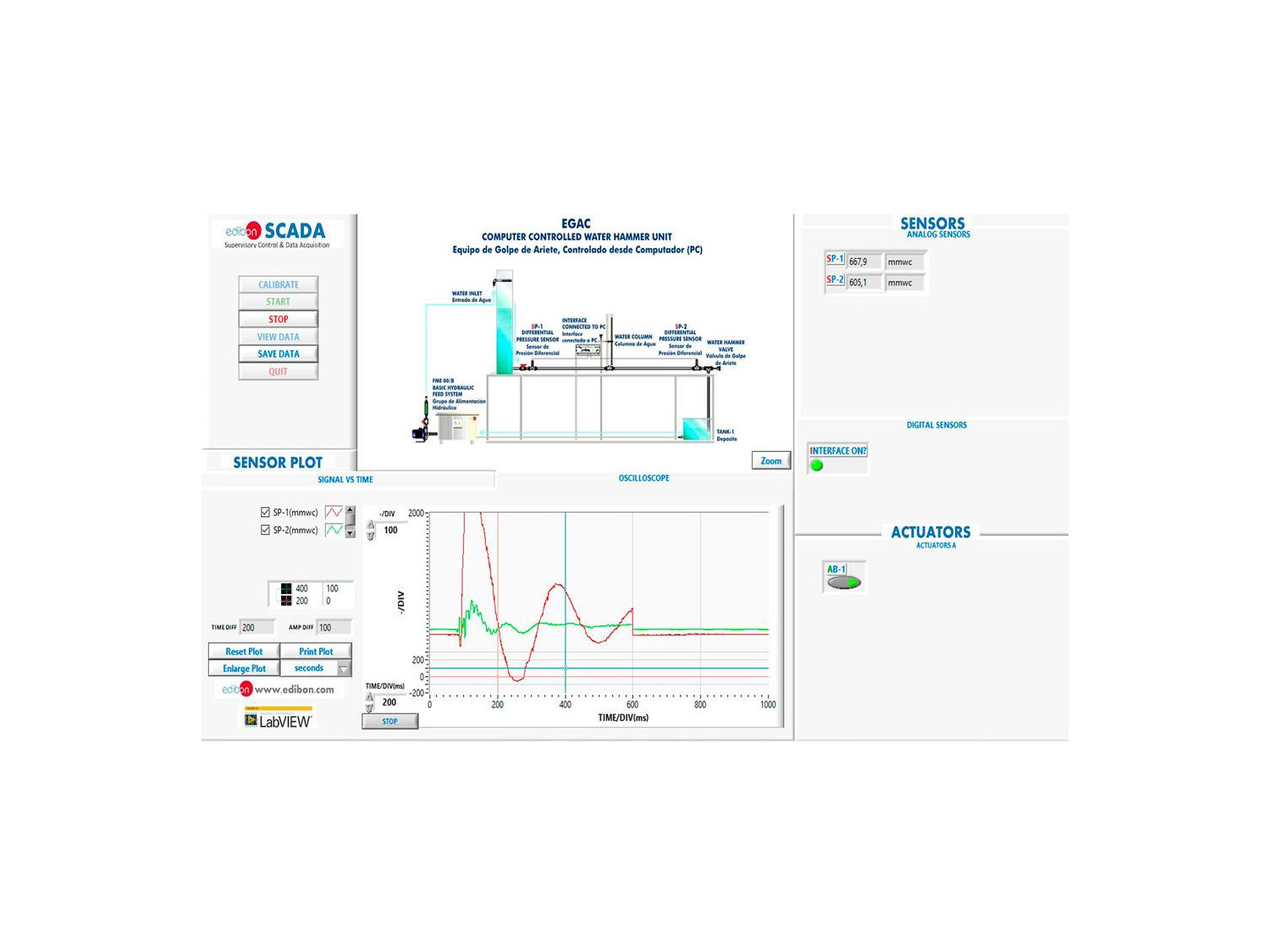

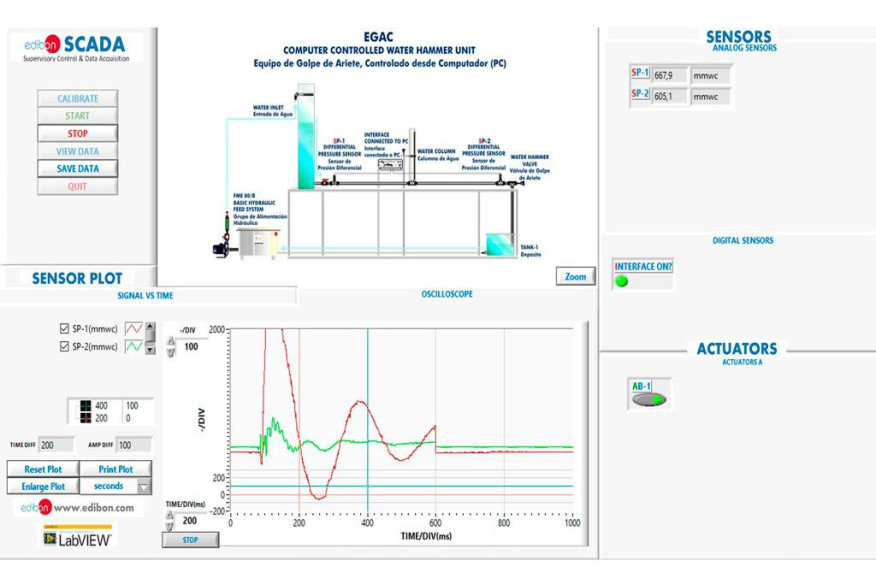

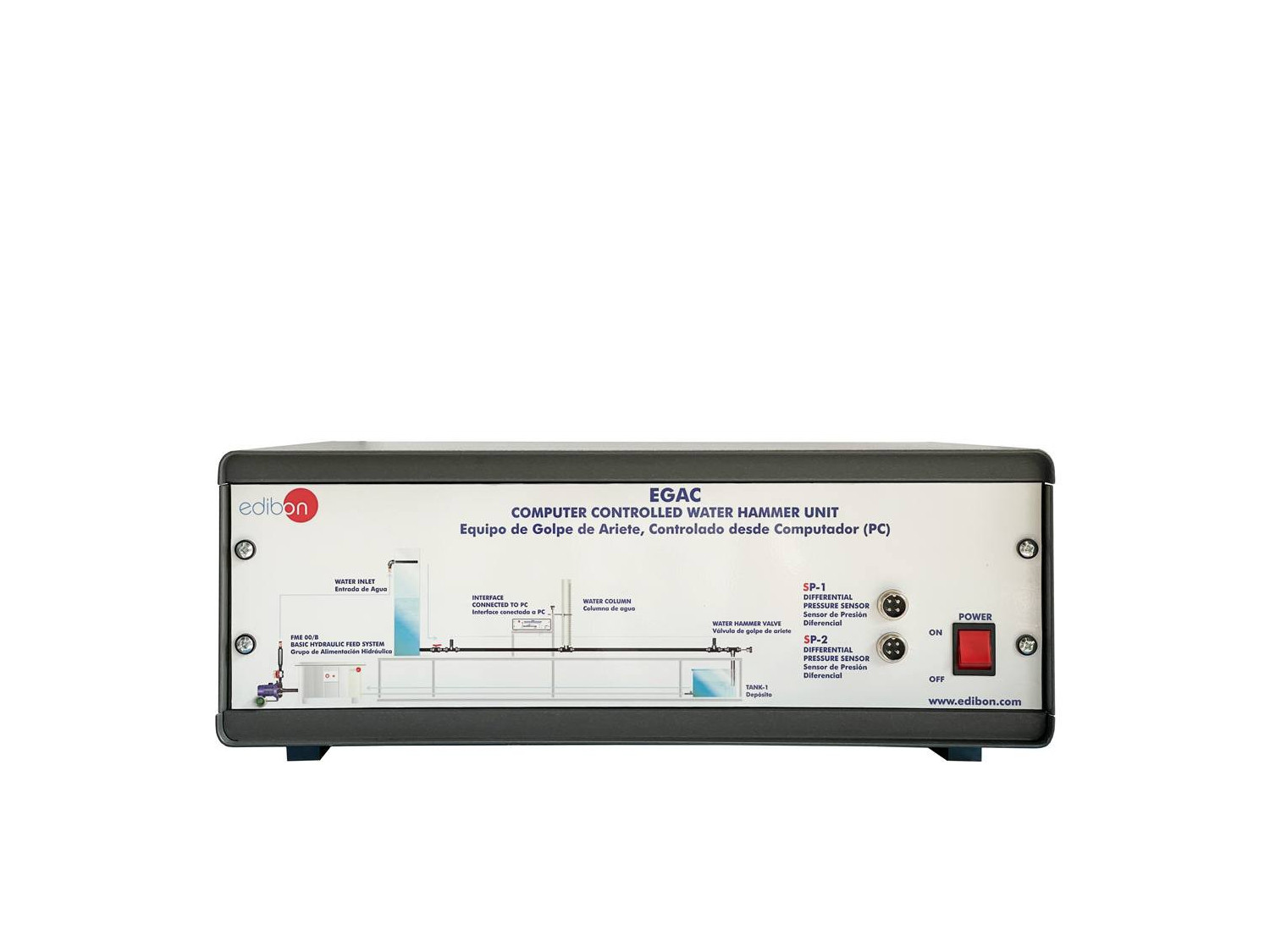

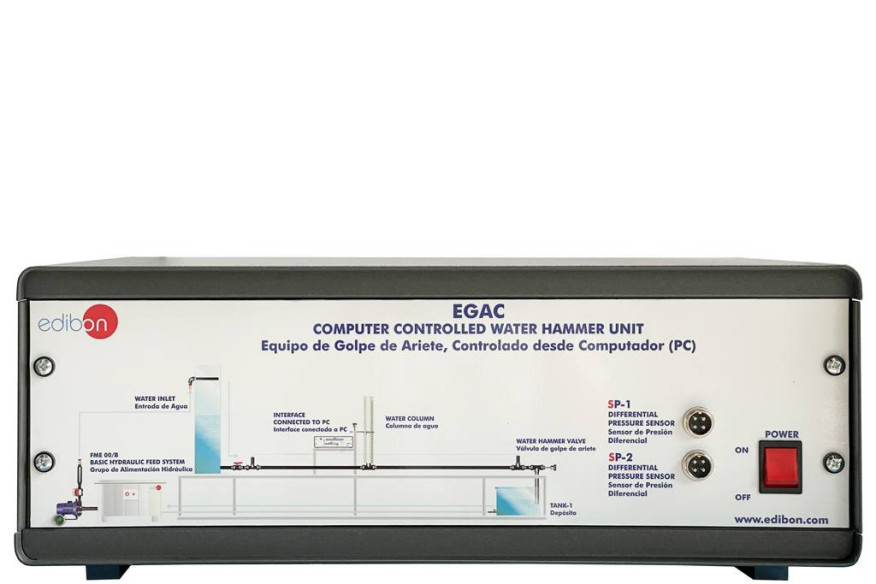

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Caracterización del fenómeno denominado ariete hidráulico en tuberías.
  2. Reducción de efectos producidos por el ariete hidráulico.
  3. Cálculo de las pérdidas de energía en los conductos.
  4. Influencia del diámetro de la tubería en la propagación de la velocidad.
  5. Reducción de los efectos producidos por el ariete hidráulico a través de dilataciones bruscas.
  6. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo EGAC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo EGAC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
