AFT/B Equipo de Fricción en Tuberías, con Grupo Hidráulico (FME00/B)
SISTEMAS INNOVADORES

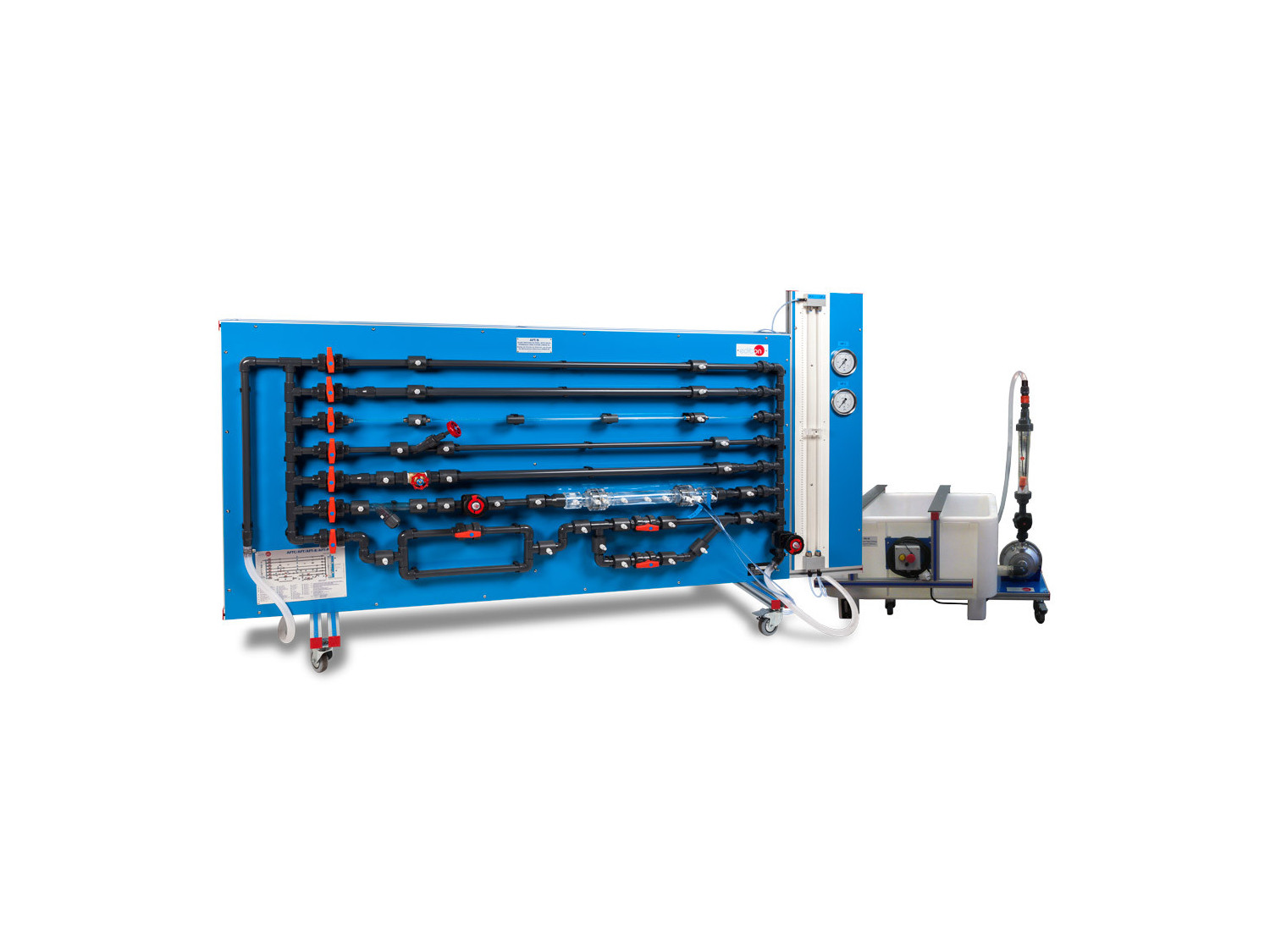

El Equipo de Fricción en Tuberías, con Grupo Hidráulico (FME00/B), "AFT/B", está diseñado para determinar los coeficientes de fricción en tuberías de diferentes diámetros y rugosidades, para estudiar las pérdidas de carga en diferentes tipos de válvulas y acoplamientos y para comparar diferentes métodos de medir el caudal.
NOTICIAS RELACIONADAS
Descripción General

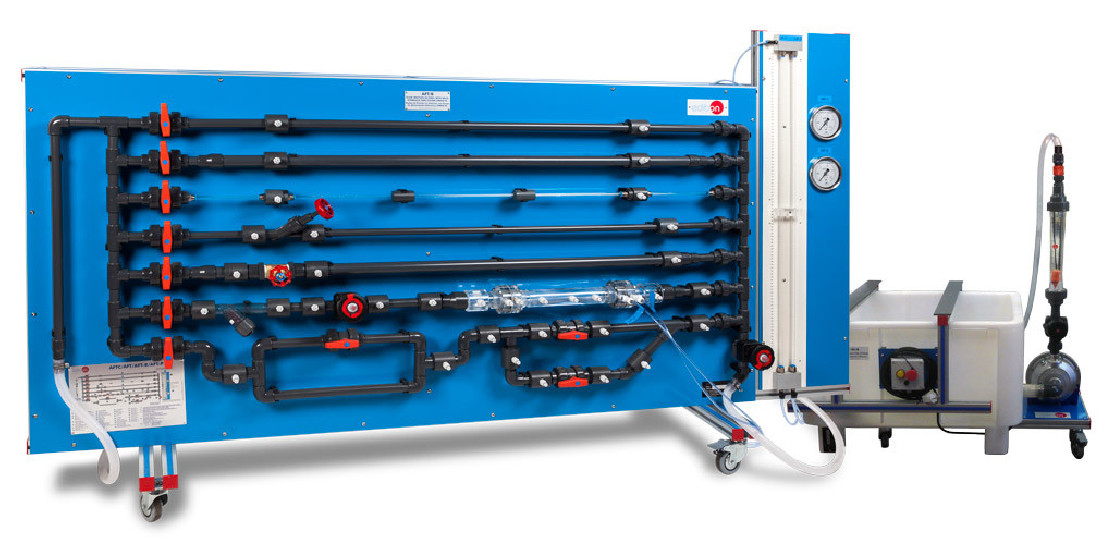

El Equipo de Fricción en Tuberías, con Grupo Hidráulico (FME00/B), "AFT/B", está diseñado para determinar los coeficientes de fricción en tuberías de diferentes diámetros y rugosidades, para estudiar las pérdidas de carga en diferentes tipos de válvulas y acoplamientos y para comparar diferentes métodos de medir el caudal.
El equipo dispone de cinco secciones de tuberías rectas fabricadas en diferentes materiales y con distintos diámetros y rugosidad. Además, incluye una amplia variedad de accesorios para estudiar las pérdidas en tuberías rectas, diferentes tipos de válvulas (de compuerta, de bola, de asiento inclinado, etc.), acoplamientos de tuberías (filtro de malla, codos, ensanchamiento, reducción, etc.).
Las diferentes secciones de tuberías, válvulas y acoplamientos de tuberías incluyen varias tomas de medida de presión con conectores rápidos para ajustar el tubo que se conectará al correspondiente dispositivo de medida de presión.
Con este equipo se pueden estudiar las pérdidas de carga en un rango amplio de números de Reynolds, de este modo se cubre el régimen laminar, de transición y turbulento. Dos tubos manométricos de agua permiten estudiar las pérdidas de carga en el régimen laminar, y dos manómetros permite obtener las pérdidas de presión en régimen turbulento. Además, se incluye (en el Grupo de Alimentación Hidráulica Básico "FME00/B") un caudalímetro para medir y comparar medidas de caudal con el tubo de Venturi y el tubo de Pitot.
El equipo incluye el Grupo de Alimentación Hidráulica Básico "FME00/B", que incorpora un depósito y una bomba centrifuga que hace circular el caudal de agua en un circuito cerrado y alimenta al equipo AFT/B.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Determinación de la pérdida de carga por fricción en una tubería rugosa de diámetro interior de 17 mm.
- Determinación de la pérdida de carga por fricción en una tubería rugosa de diámetro interior de 23 mm.
- Determinación de la pérdida de carga por fricción en una tubería lisa de diámetro interior de 6,5 mm.
- Determinación de la pérdida de carga por fricción en una tubería lisa de diámetro interior de 16,5 mm.
- Determinación de la pérdida de carga por fricción en una tubería lisa de diámetro interior de 26,5 mm.
- Estudio de la influencia del diámetro en la pérdida de carga por fricción en tuberías rugosas.
- Estudio de la influencia del diámetro en la pérdida de carga por fricción en tuberías lisas.
- Estudio de la influencia de la rugosidad en la pérdida de carga.
- Determinación del coeficiente de fricción en una tubería rugosa de diámetro interior de 17 mm.
- Determinación del coeficiente de fricción en una tubería rugosa de diámetro interior de 23 mm.
- Determinación del coeficiente de fricción en una tubería lisa de diámetro interior de 6,5 mm.
- Determinación del coeficiente de fricción en una tubería lisa de diámetro interior de 16,5 mm.
- Determinación del coeficiente de fricción en una tubería lisa de diámetro interior de 26,5 mm.
- Estudio de la influencia del diámetro en el coeficiente de fricción en tuberías rugosas.
- Estudio de la influencia del diámetro en el coeficiente de fricción en tuberías lisas.
- Comparación del coeficiente de fricción en tuberías lisas y rugosas.
- Determinación de la pérdida de carga en una válvula de asiento inclinado.
- Determinación de la pérdida de carga en una válvula de compuerta.
- Determinación de la pérdida de carga en una válvula de membrana.
- Determinación de la pérdida de carga en una válvula de bola.
- Comparación de las pérdidas de carga en los distintos tipos de válvulas.
- Determinación de la pérdida de carga en un filtro de malla.
- Determinación de pérdida de carga en un codo de 90°.
- Determinación de la pérdida de carga en un doble codo de 90°.
- Determinación de la pérdida de carga en un codo de 45°.
- Determinación de la pérdida de carga en una "T" de 45°.
- Determinación de la pérdida de carga en una bifurcación simétrica en "Y".
- Determinación de la pérdida de carga en un estrechamiento.
- Determinación de la pérdida de carga en un ensanchamiento gradual.
- Determinación de la pérdida de carga en un diafragma.
- Comparación de la pérdida de carga en los diferentes acoplamientos.
- Medida del caudal con el tubo de Venturi.
- Determinación del coeficiente de descarga Cd en el tubo de Venturi.
- Medida del caudal con el tubo de Pitot.
- Determinación del coeficiente de descarga Cd en el tubo de Pitot.
- Comparación de los caudales medidos en el tubo de Venturi y el tubo de Pitot.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- Estudio de la relación entre las pérdidas de presión debidas a la fricción del fluido y el caudal de agua.
- Determinación de la relación entre los coeficientes de fricción de las tuberías y el número de Reynolds de un caudal que circula a través de una tubería con la superficie rugosa.
- Determinación de los coeficientes de resistencia de codos, ensanchamientos y estrechamientos.
- Determinación de las curvas características de válvulas y acoplamientos.
