AFT/P Equipo de Fricción en Tuberías

8.8.- CONDUCCIÓN DE FLUIDOS
FLUID FRICTION IN PIPES UNIT - AFT/P

SISTEMAS INNOVADORES

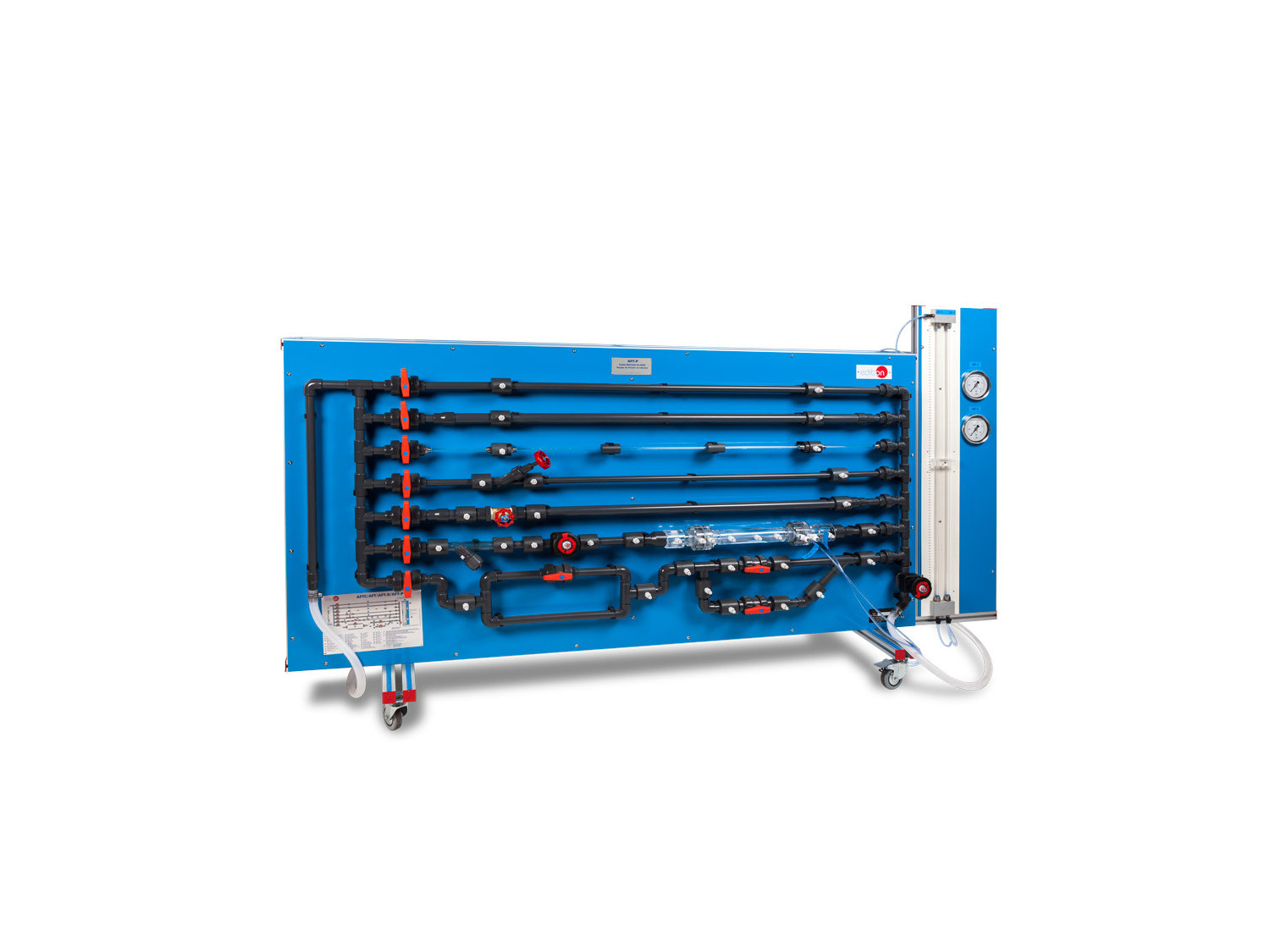

El Equipo de Fricción en Tuberías, "AFT/P", está diseñado para determinar el coeficiente de fricción en tuberías, para estudiar las pérdidas de presión en diferentes tipos de válvulas y de acoplamientos, y para comparar diversos métodos para la medición del caudal.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Setting up at Perenco in Gabon
Setting up at Perenco in Gabon
Today we want to talk to you about the latest installation we have done at Perenco in Gabon. We moved there to install the following units from our Fluid Mechanics area
Leer más
Setting up at the National University of Technology - NUTECH (Pakistan)
Setting up at the National University of Technology - NUTECH (Pakistan)
The National University of Technology - Pakistan (NUTECH), specifically the Mechanical Engineering Technology Department, installed some of our units so that their students can receive a quality practical education. Specifically, they have acquired our COMPUTER CONTROLLED AERODYNAMIC TUNNEL, 300...
Leer más
NEW Fluid Mechanics Course
NEW Fluid Mechanics Course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Fluid Mechanics and learn about #fluids properties. #DiscoverEdibon #Engineering.
Leer más

Descripción General

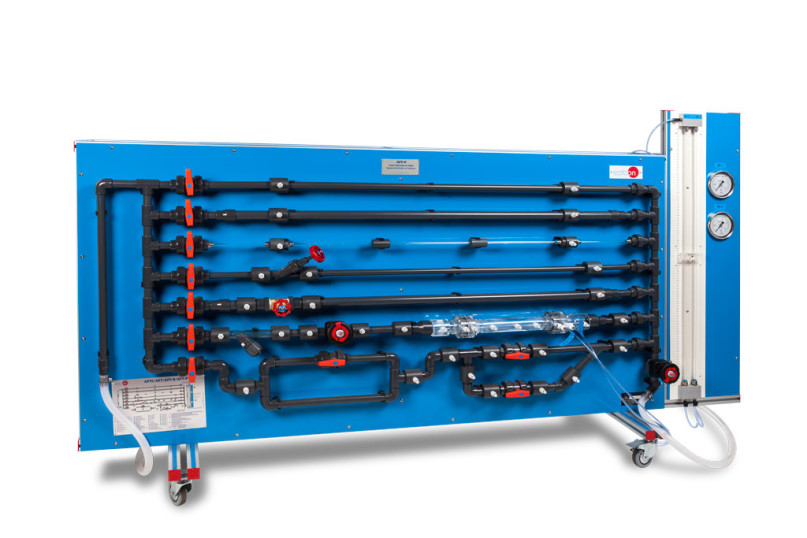

El Equipo de Fricción en Tuberías, "AFT/P", está diseñado para determinar el coeficiente de fricción en tuberías, para estudiar las pérdidas de presión en diferentes tipos de válvulas y de acoplamientos, y para comparar diversos métodos para la medición del caudal.

El equipo dispone de cinco tuberías rectas fabricadas con diferentes materiales y con diferentes diámetros y rugosidades. Incluye además una amplia gama de accesorios para el estudio de pérdidas de presión en tuberías rectas, diferentes tipos de válvulas, acoplamientos, etc.

Las diferentes secciones de tubería, válvulas y acoplamientos de tuberías incluyen diversos puntos de medida de presión con conexión rápida.

El equipo incluye dos tubos manométricos de agua, dos manómetros tipo Bourdon y un caudalímetro.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

Obtención de pérdidas de presión en distintos tipos de tubería:

  1. Determinación de la pérdida de carga por fricción en una tubería rugosa de diámetro interior de 17 mm.
  2. Determinación de la pérdida de carga por fricción en una tubería rugosa de diámetro interior de 23 mm.
  3. Determinación de la pérdida de carga por fricción en una tubería lisa de diámetro interior de 6,5 mm.
  4. Determinación de la pérdida de carga por fricción en una tubería lisa de diámetro interior de 16,5 mm.
  5. Determinación de la pérdida de carga por fricción en una tubería lisa de diámetro interior de 26,5 mm.

Comparación de los distintos parámetros que afectan a la caída de la presión:

  1. Estudio de la influencia del diámetro en la pérdida de carga por fricción en tuberías rugosas.
  2. Estudio de la influencia del diámetro en la pérdida de carga por fricción en tuberías lisas.
  3. Estudio de la influencia de la rugosidad en la pérdida de carga.
  4. Determinación del coeficiente de fricción en una tubería rugosa de diámetro interior de 17 mm.

Cálculo del coeficiente de fricción en distintos tipos de tuberías:

  1. Determinación del coeficiente de fricción en una tubería rugosa de diámetro interior de 23 mm.
  2. Determinación del coeficiente de fricción en una tubería lisa de diámetro interior de 6,5 mm.
  3. Determinación del coeficiente de fricción en una tubería lisa de diámetro interior de 16,5 mm.
  4. Determinación del coeficiente de fricción en una tubería lisa de diámetro interior de 26,5 mm.

Influencia en el coeficiente de fricción de distintos parámetros:

  1. Estudio de la influencia del diámetro en el coeficiente de fricción en tuberías rugosas.
  2. Estudio de la influencia del diámetro en el coeficiente de fricción en tuberías lisas.
  3. Comparación del coeficiente de fricción en tuberías lisas y rugosas.

Obtención de la caída de presión en distintos tipos válvulas:

  1. Determinación de la pérdida de carga en una válvula de asiento inclinado.
  2. Determinación de la pérdida de carga en una válvula de compuerta.
  3. Determinación de la pérdida de carga en una válvula de membrana.
  4. Determinación de la pérdida de carga en una válvula de bola.

Comparación entre diferentes tipos de válvulas:

  1. Comparación de las pérdidas de carga en los distintos tipos de válvulas.

Obtención de la caída de presión en distintos tipos de accesorios:

  1. Determinación de la pérdida de carga en un filtro de malla.
  2. Determinación de pérdida de carga en un codo de 90°.
  3. Determinación de la pérdida de carga en un doble codo de 90°.
  4. Determinación de la pérdida de carga en un codo de 45°.
  5. Determinación de la pérdida de carga en una "T" de 45°.
  6. Obtención de la caída de presión en una T inclinada.
  7. Determinación de la pérdida de carga en una bifurcación simétrica en "Y".
  8. Determinación de la pérdida de carga en un estrechamiento.
  9. Determinación de la pérdida de carga en un ensanchamiento gradual.
  10. Determinación de la pérdida de carga en un diafragma.
  11. Comparación de la pérdida de carga en los diferentes acoplamientos.
  12. Medida del caudal con el tubo de Venturi.
  13. Determinación del coeficiente descarga Cd en el tubo de Venturi.
  14. Medida del caudal con el tubo de Pitot.
  15. Determinación del coeficiente descarga Cd en el tubo de Pitot.

Comparación entre diferentes sistemas:

  1. Comparación de los caudales medidos en el tubo de Venturi y el tubo de Pitot.
Ver más

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Estudio de la relación entre las pérdidas de presión debidas a la fricción del fluido y el caudal de agua.a
  2. Determinación de la relación entre los coeficientes de fricción de las tuberías y el número de Reynolds de un caudal que circula a través de una tubería con la superficie rugosa.
  3. Determinación de los coeficientes de resistencia de codos, ensanchamientos y estrechamientos.
  4. Determinación de las curvas características de válvulas y acoplamientos.
