PDDRC Equipo de Procesos de Desagüe no Estacionarios en Depósitos de Almacenamiento, Controlado desde Computador (PC)
SISTEMAS INNOVADORES
El Equipo de Procesos de Desagüe no Estacionarios en Depósitos de Almacenamiento, Controlado desde Computador (PC), "PDDRC", permite simular procesos de desagüe no estacionarios entre los depósitos de almacenamiento y el funcionamiento de una chimenea de equilibrio.
Expansiones
NOTICIAS RELACIONADAS
Descripción General
El Equipo de Procesos de Desagüe no Estacionarios en Depósitos de Almacenamiento, Controlado desde Computador (PC), "PDDRC", permite analizar los procesos de desagüe no estacionarios en depósitos de almacenamiento, simular una cuenca de retención de aguas pluviales y estudiar el funcionamiento de una chimenea de equilibrio.

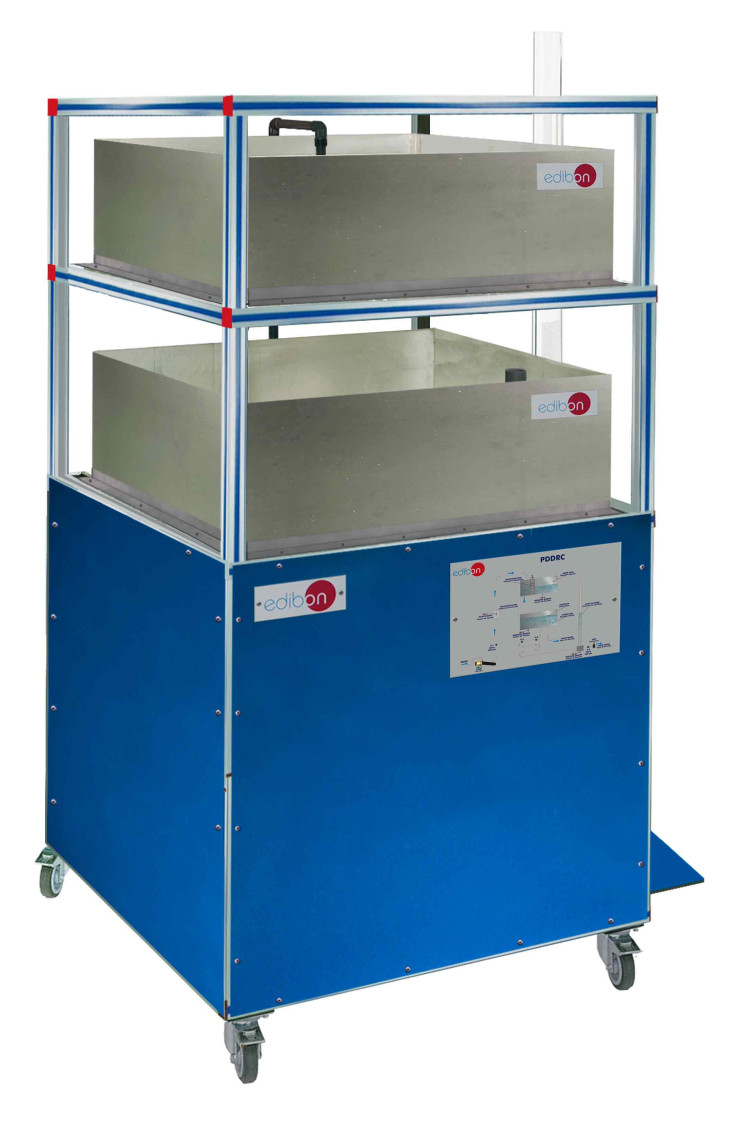

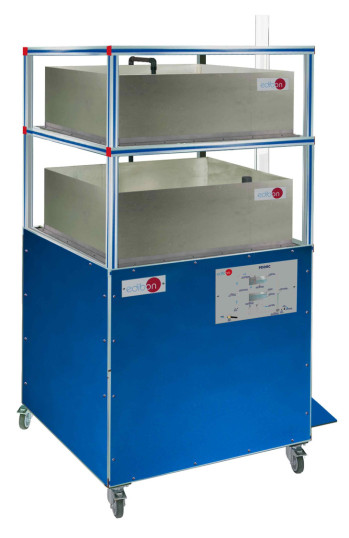

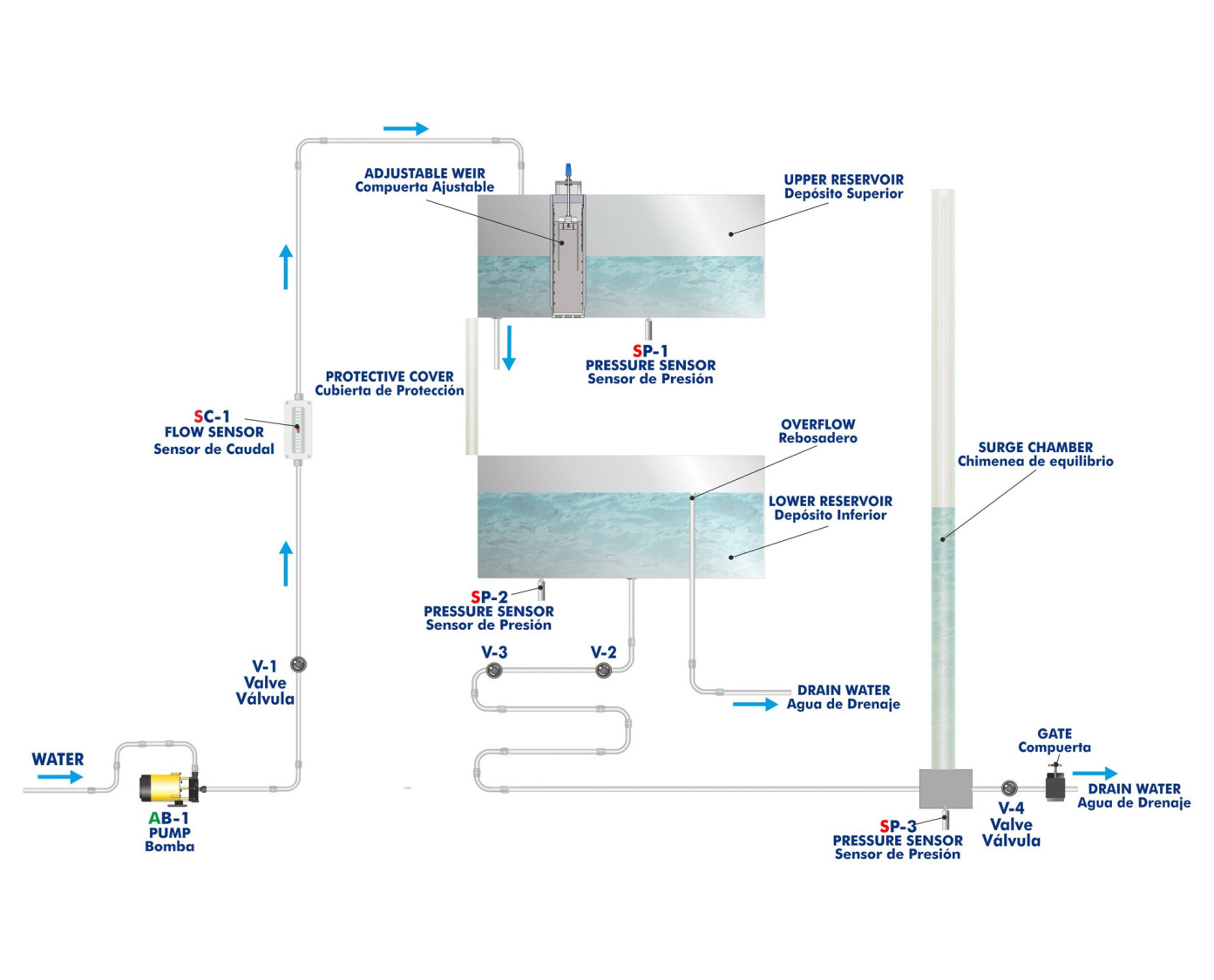

El equipo incluye dos depósitos y una chimenea de equilibrio transparente. El depósito superior incluye una compuerta ajustable y el depósito inferior un rebosadero y un tubo de desagüe con dos válvulas. La chimenea de equilibrio está instalada en este tubo. El tubo de desagüe de la chimenea de equilibrio incluye una compuerta para generar golpes de ariete.
El tubo de entrada de agua al depósito superior incluye una bomba controlada desde computador, una válvula para regular el caudal de entrada y un sensor de caudal. El rebosadero y la chimenea de equilibrio incluyen dos desagües.
El equipo permite estudiar tres configuraciones diferentes y varios experimentos: los depósitos de almacenamiento consecutivos, la cuenca de retención de aguas pluviales y la chimenea de equilibrio.
En la primera configuración, se muestran los procesos de desagüe no estacionarios en dos depósitos de almacenamiento, donde el depósito inferior está detrás del depósito superior. El depósito superior simula un depósito de almacenamiento, en el que la compuerta ajustable se usa como rebosadero libre. El depósito inferior simula un depósito de almacenamiento con rebosadero.
Los procesos de desagüe retardados se pueden estudiar en la configuración de la "cuenca de retención de aguas pluviales". El depósito superior simula un canal de desagüe con compuerta, que a su vez se simula con la compuerta ajustable. El depósito inferior simula una cuenca de retención de aguas pluviales y la descarga se ajusta mediante dos válvulas en el tubo de desagüe.
Se produce un golpe de ariete en la configuración de la "chimenea de equilibrio" al cerrar rápidamente la compuerta del tubo de desagüe. La oscilación puede entenderse como un movimiento pendular del nivel de agua en la chimenea de equilibrio.
El nivel de agua en los dos depósitos y las fluctuaciones del nivel de agua en la chimenea de equilibrio se miden mediante tres sensores de presión. Estas mediciones permiten representar las curvas de presión y el curso de los niveles de agua.
El equipo incluye una cubierta de protección para evitar derrames.

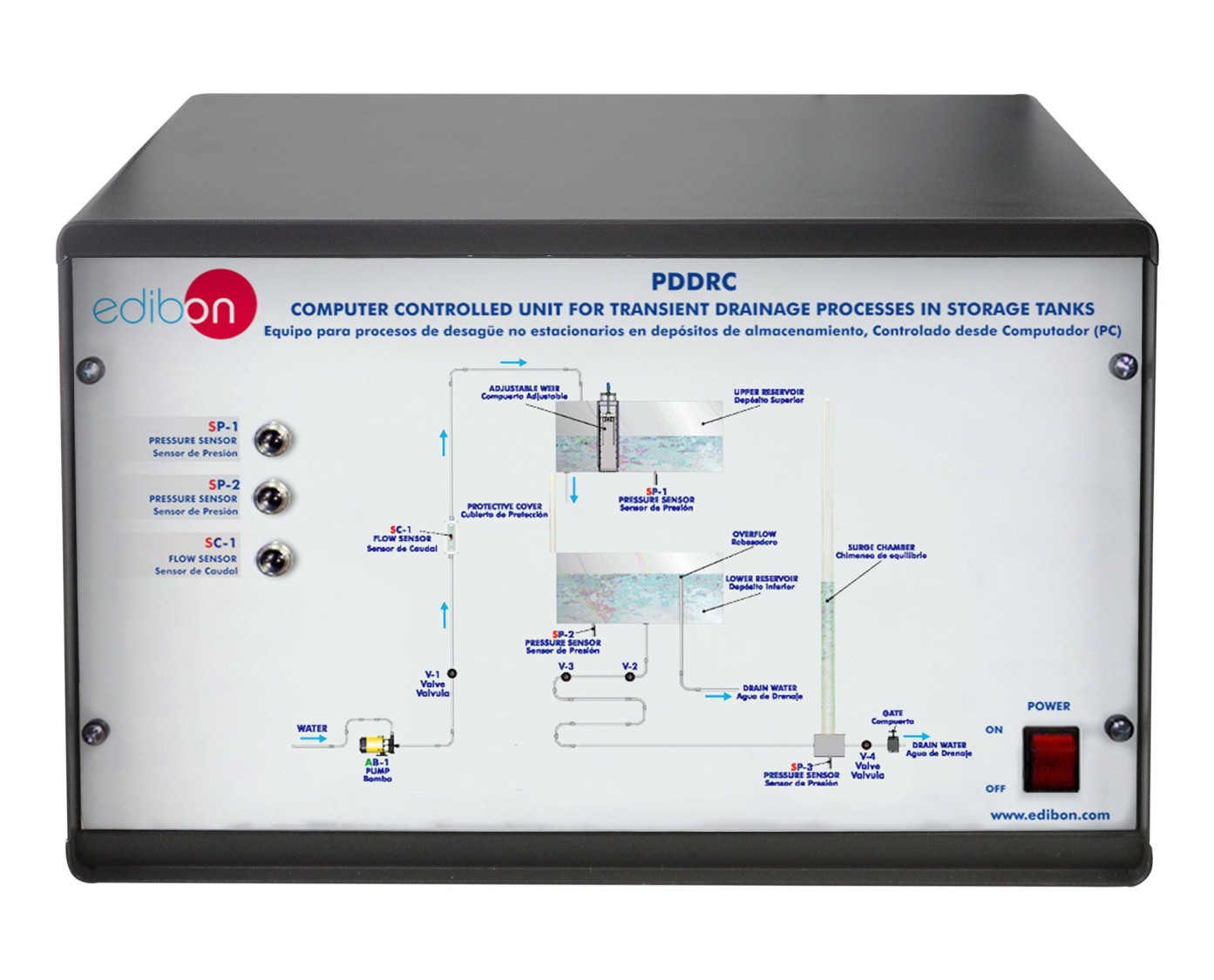

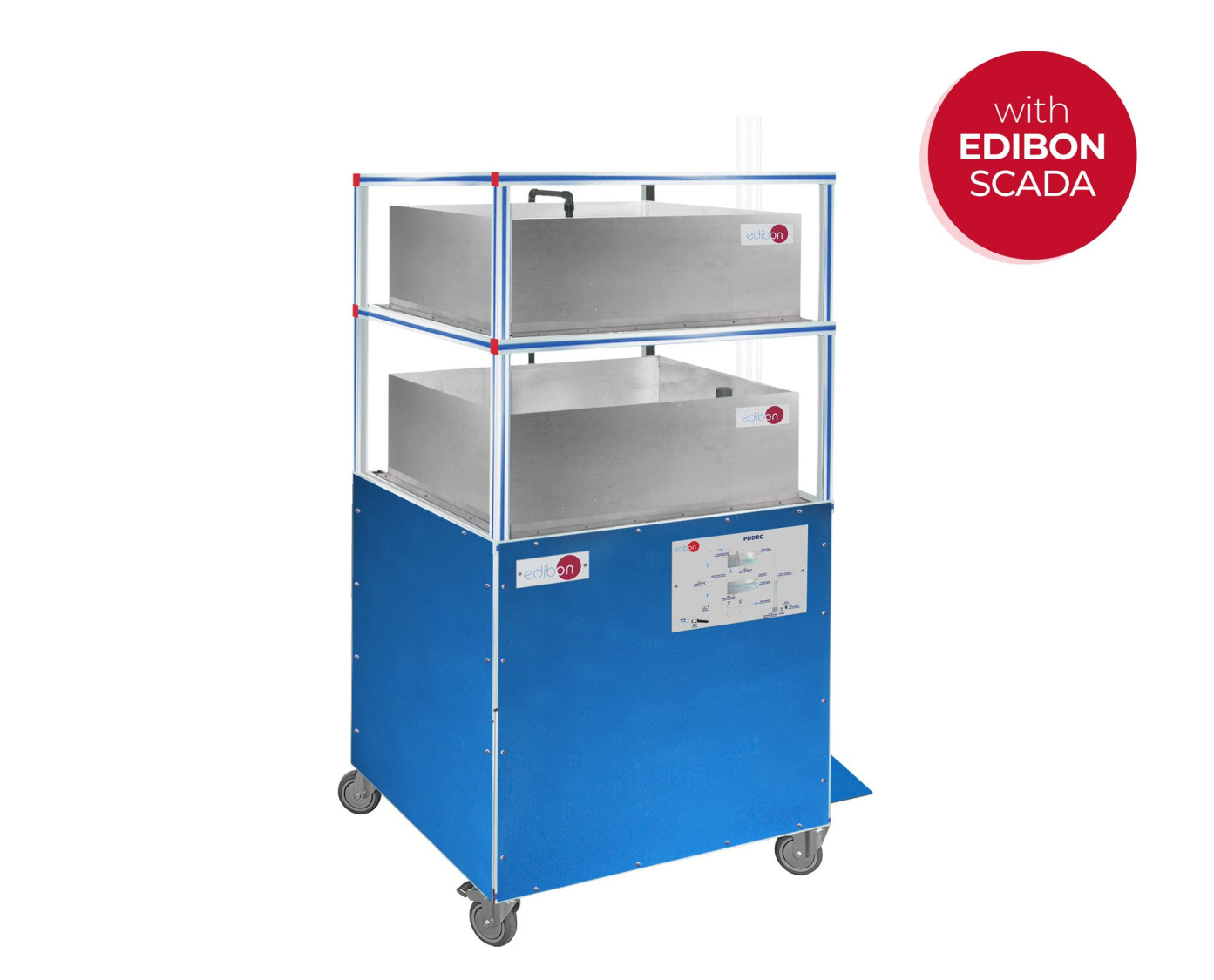

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Estudio de los principales procesos de desagüe entre depósitos de almacenamiento.
- Demostración de los procesos de desagüe no estacionarios en dos depósitos de almacenamiento consecutivos.
- Determinación de la descarga en dos depósitos de almacenamiento consecutivos.
- Demostración de los procesos de desagüe no estacionarios en una cuenca de retención de aguas pluviales.
- Medición de las oscilaciones de la chimenea de equilibrio.
- Medición de la frecuencia natural de la chimenea de equilibrio.
- Medición de las fluctuaciones del nivel de agua.
- Calibración de los sensores.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
- Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
- El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
- Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
- Este equipo puede usarse para realizar investigación aplicada.
- Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
- Control del proceso del equipo PDDRC a través de la interface de control, sin el computador.
- Visualización de todos los valores de los sensores usados en el proceso del equipo PDDRC.
- Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
- El usuario puede realizar otros ejercicios diseñados por él mismo.
