THARA2C/1 Equipo de Métodos de Control de la Capacidad de Enfriamiento, Controlado desde Computador (PC)

COMPUTER CONTROLLED CAPACITY CONTROL METHODS IN REFRIGERATION - THARA2C/1

SISTEMAS INNOVADORES

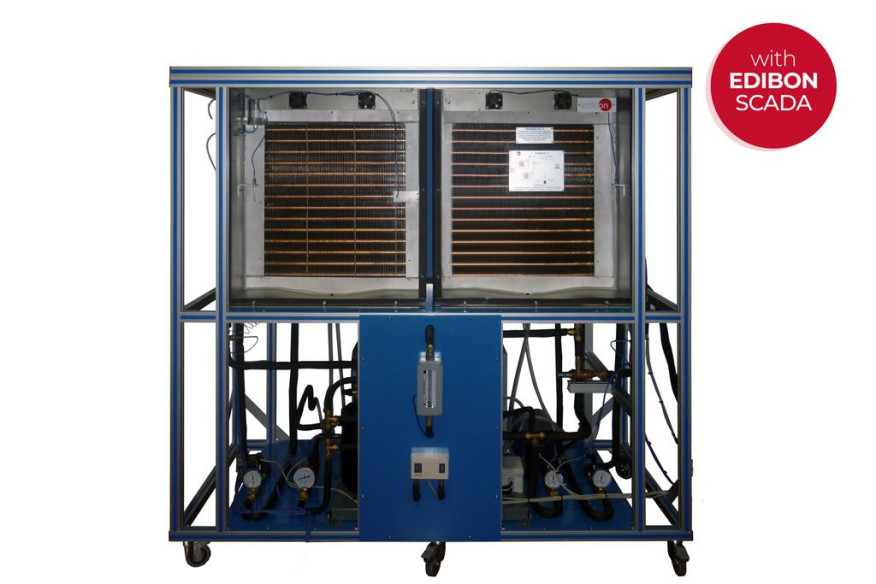

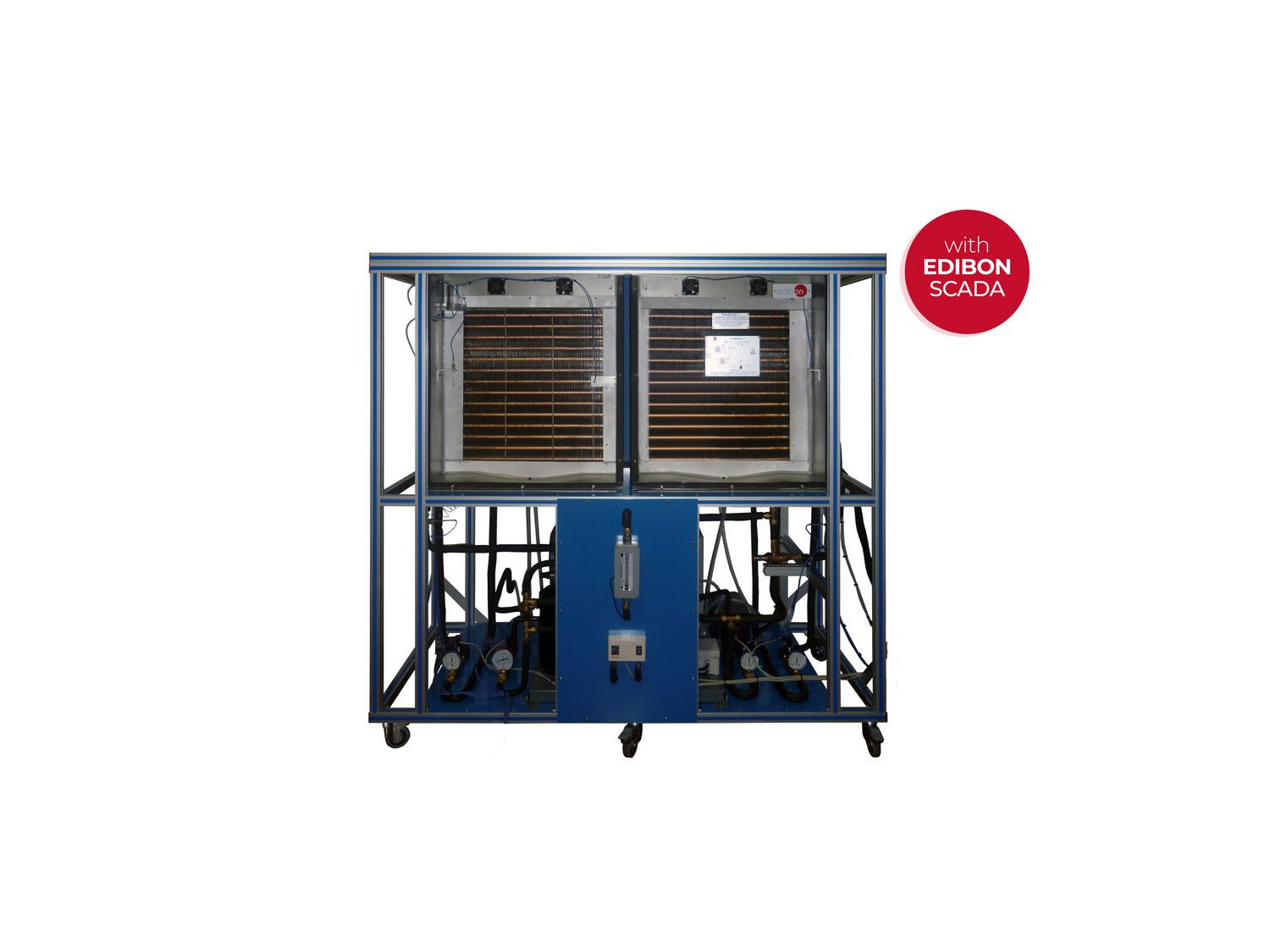

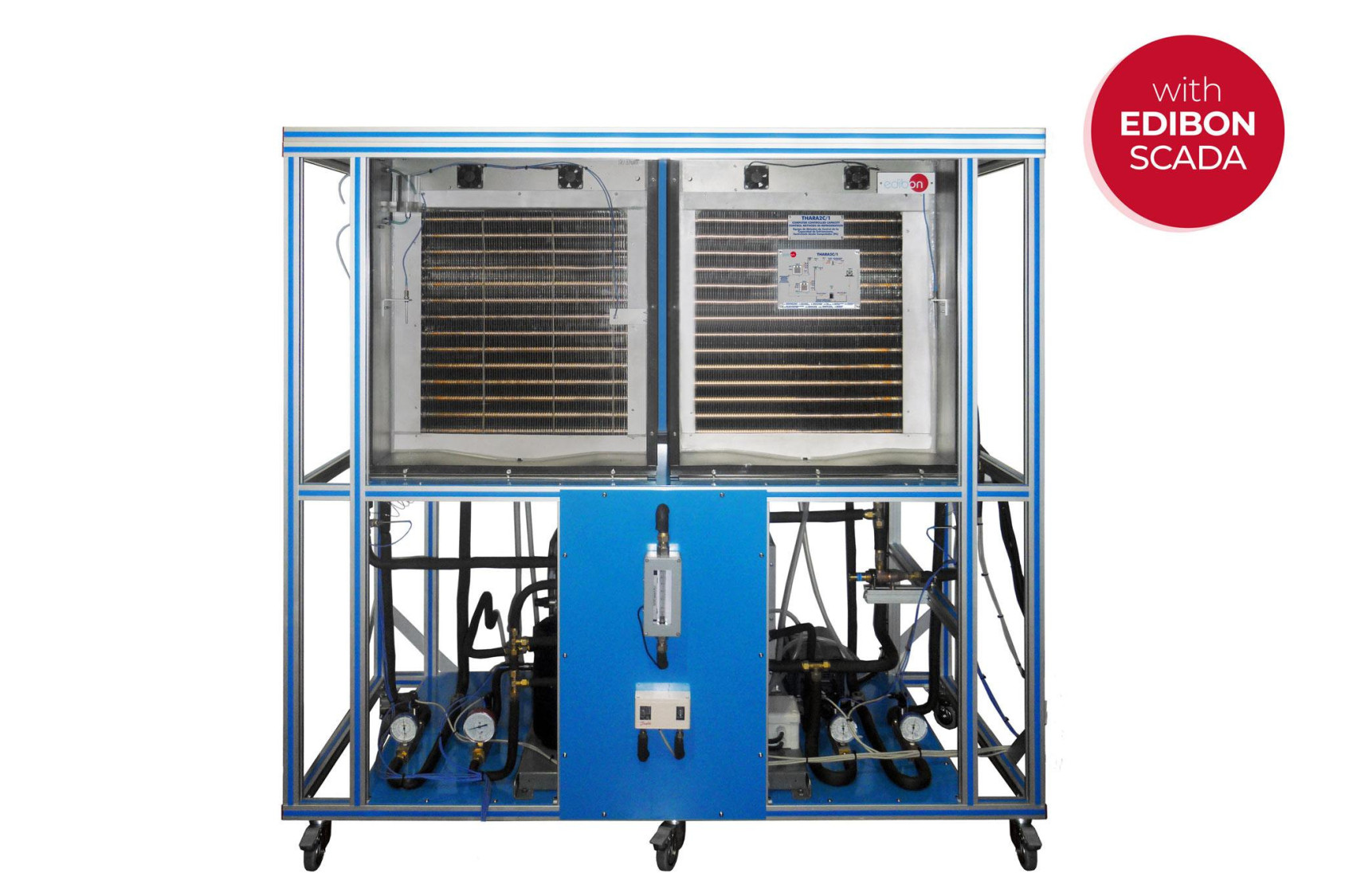

El Equipo de Métodos de Control de la Capacidad de Enfriamiento en Sistemas de Refrigeración, Controlado desde Computador (PC), "THARA2C/1", permite estudiar e investigar varios métodos de control de potencia. Para ello se dispone de un circuito de refrigeración con dos cámaras de refrigeración en donde se genera una carga de refrigeración mediante resistencias regulables. Varios ventiladores en ambas cámaras de refrigeración hacen que la temperatura se distribuya de manera uniforme.

Ver descripción general

Descripción General

El Equipo de Métodos de Control de la Capacidad de Enfriamiento en Sistemas de Refrigeración, Controlado desde Computador (PC), "THARA2C/1", permite estudiar e investigar varios métodos de control de potencia. Para ello se dispone de un circuito de refrigeración con dos cámaras de refrigeración en donde se genera una carga de refrigeración mediante resistencias regulables. Varios ventiladores en ambas cámaras de refrigeración hacen que la temperatura se distribuya de manera uniforme.

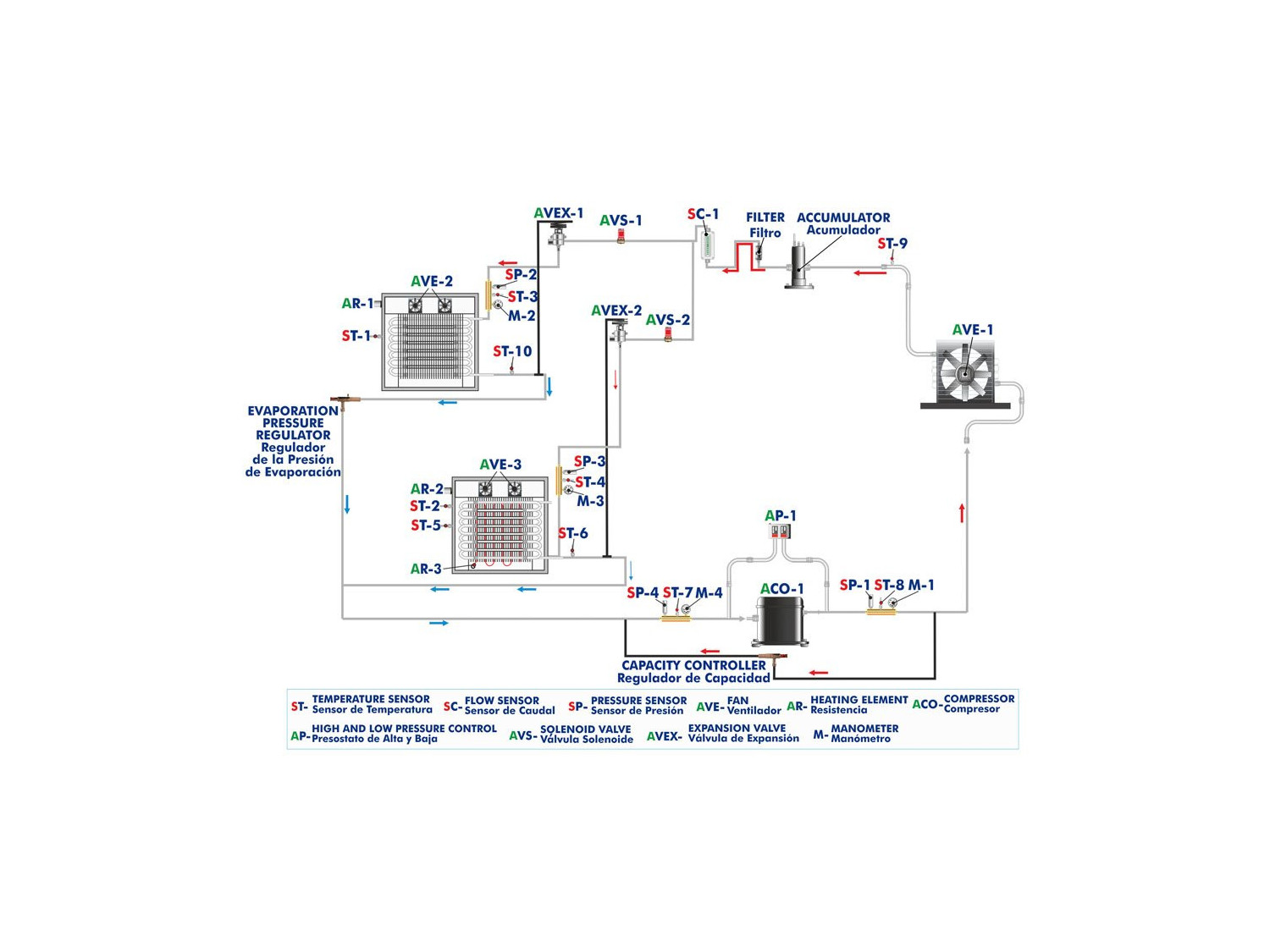

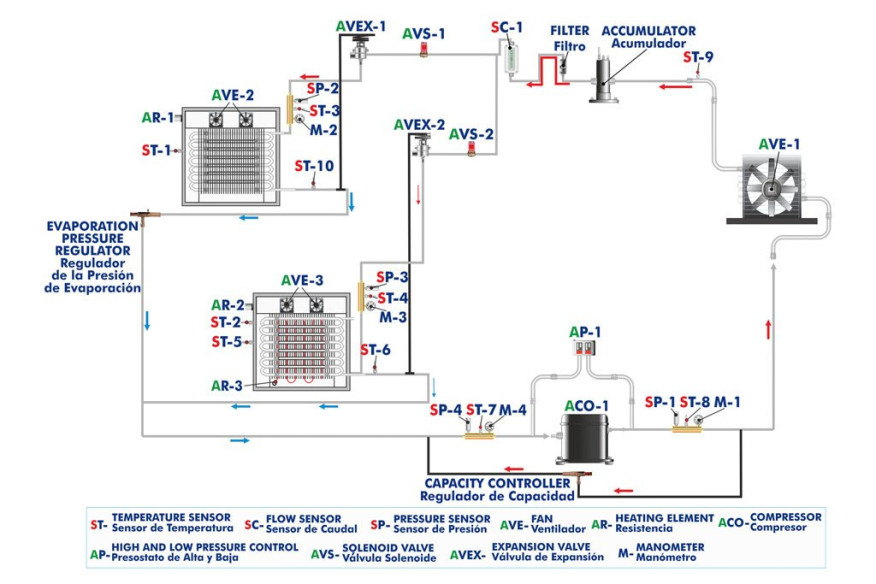

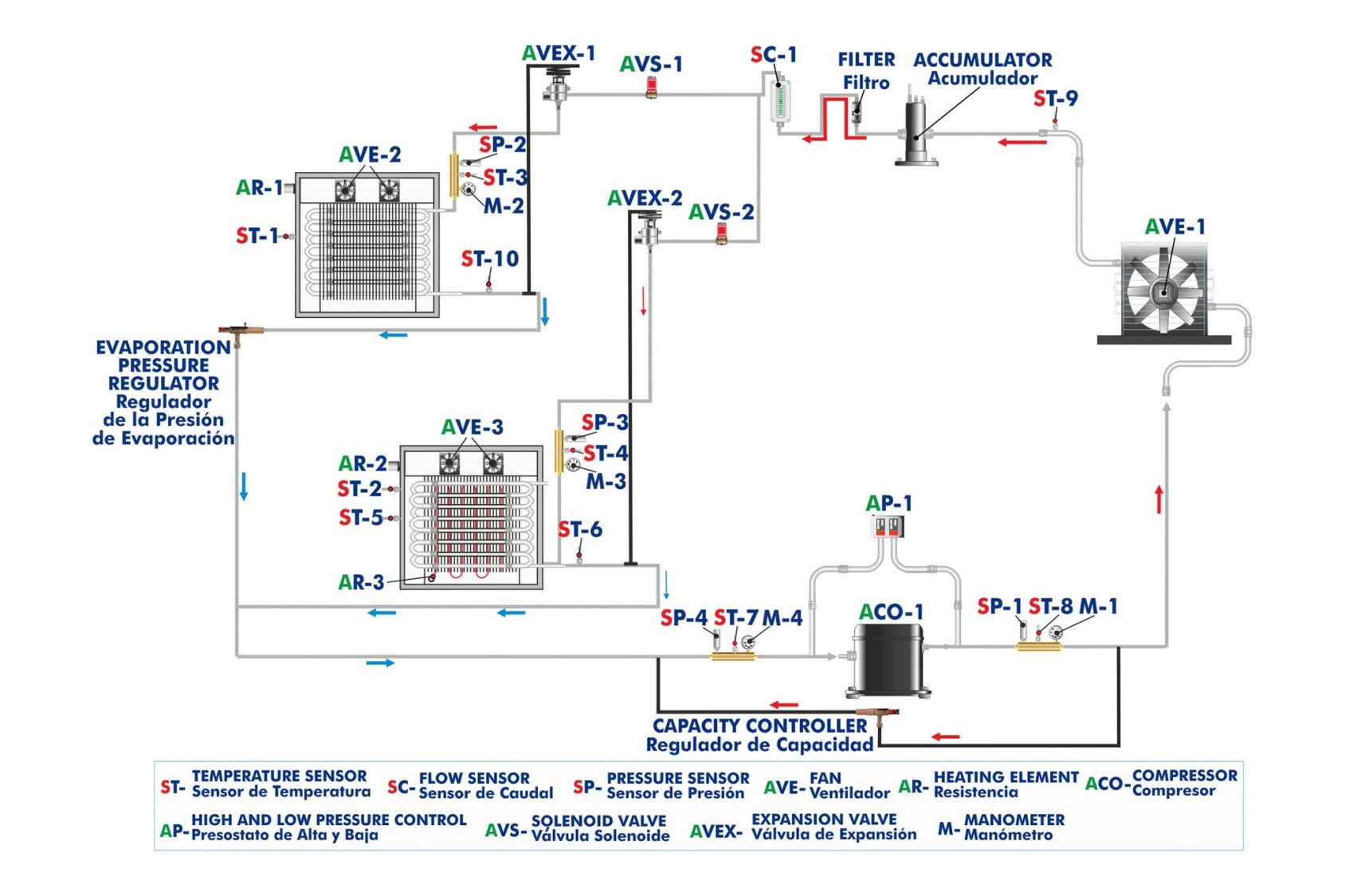

La potencia de refrigeración puede ajustarse a través de la velocidad del compresor (controlada desde computador (PC)). También existe la opción de ajustar la potencia de refrigeración mediante el controlador de potencia situado en el desvío (bypass) del compresor. El equipo incluye un condensador de aire controlado por computador, dos evaporadores en cámaras de refrigeración aisladas, un acumulador, un filtro, un sensor de caudal y un control de alta y baja presión. Cada cámara de refrigeración incluye una resistencia regulable (controlada desde computador (PC)), una válvula de expansión termostática, un visor y un conjunto de ventiladores (controlados desde computador (PC)).

En la primera cámara de refrigeración (enfriamiento) una válvula solenoide (controlada desde computador (PC)) y un regulador de la presión de evaporación controlan el caudal y la presión del refrigerante en el evaporador de la cámara y, así, la temperatura. En la segunda cámara de refrigeración (congelación) una válvula solenoide (controlada desde computador (PC)) controla el caudal del refrigerante en el evaporador de la cámara y, así, la temperatura. También se incluye una válvula anti-retorno y una resistencia de descongelamiento (controlada desde computador (PC)).

Ambas cámaras de refrigeración incluyen una ventana que permite supervisar el funcionamiento de los ventiladores y la formación de hielo.

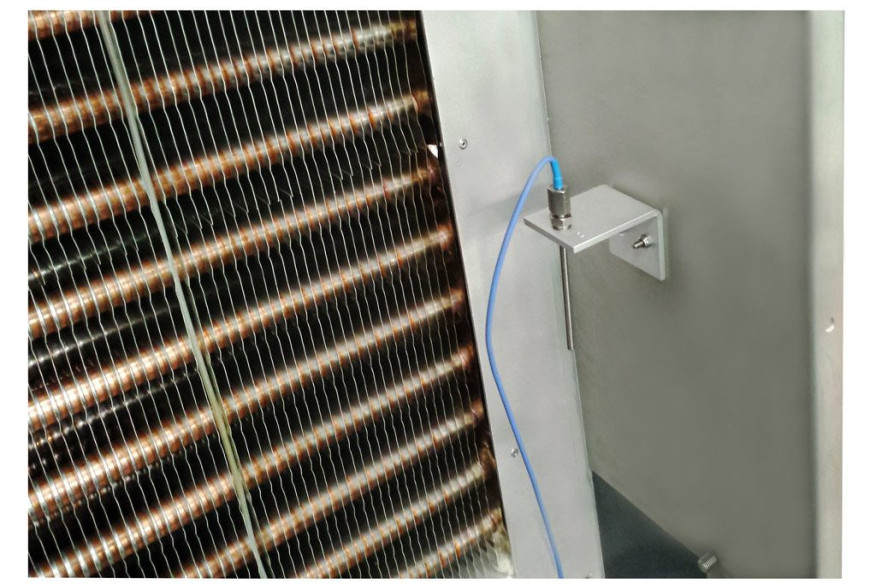

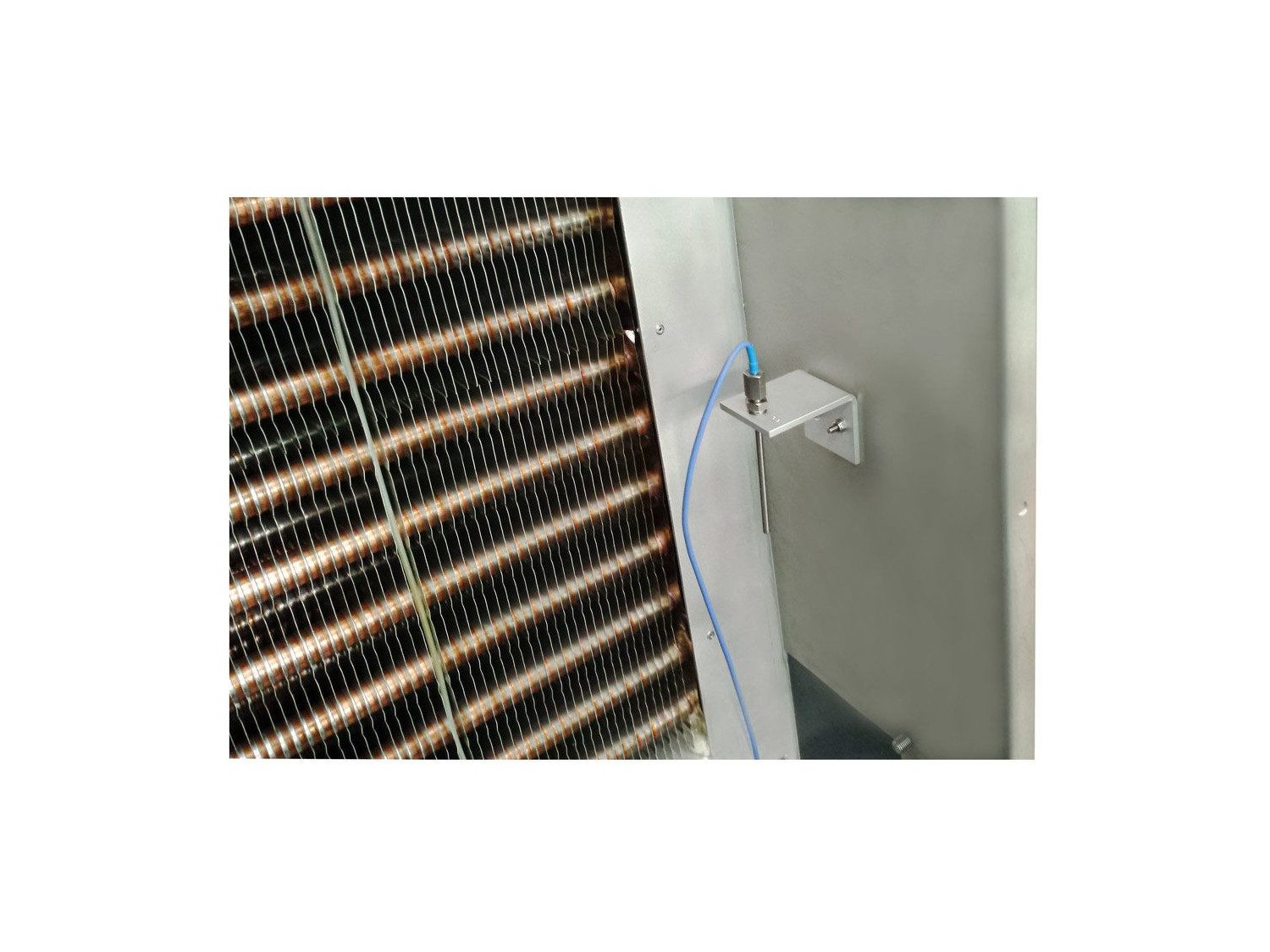

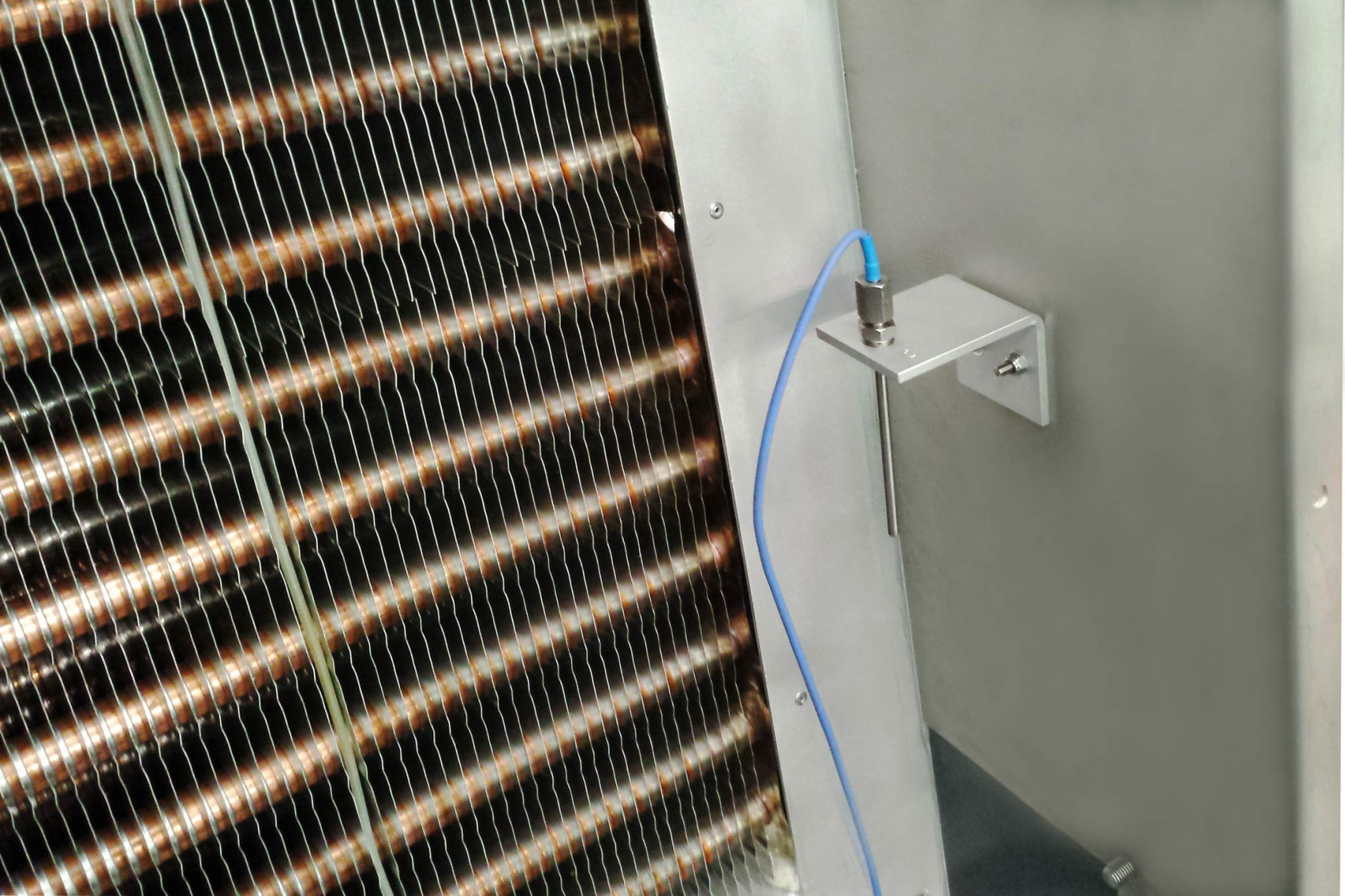

Un sensor de caudal mide el caudal de refrigerante en la entrada de las cámaras de refrigeración y varios sensores de temperatura registran la temperatura del refrigerante aguas arriba y aguas abajo de los evaporadores y en el interior de las cámaras de refrigeración. Manómetros y sensores de presión permiten una lectura sencilla de la presión en los puntos relevantes.

Dos controles PID permiten el funcionamiento a temperatura constante mediante el control de la apertura o cierre de las válvulas solenoides.

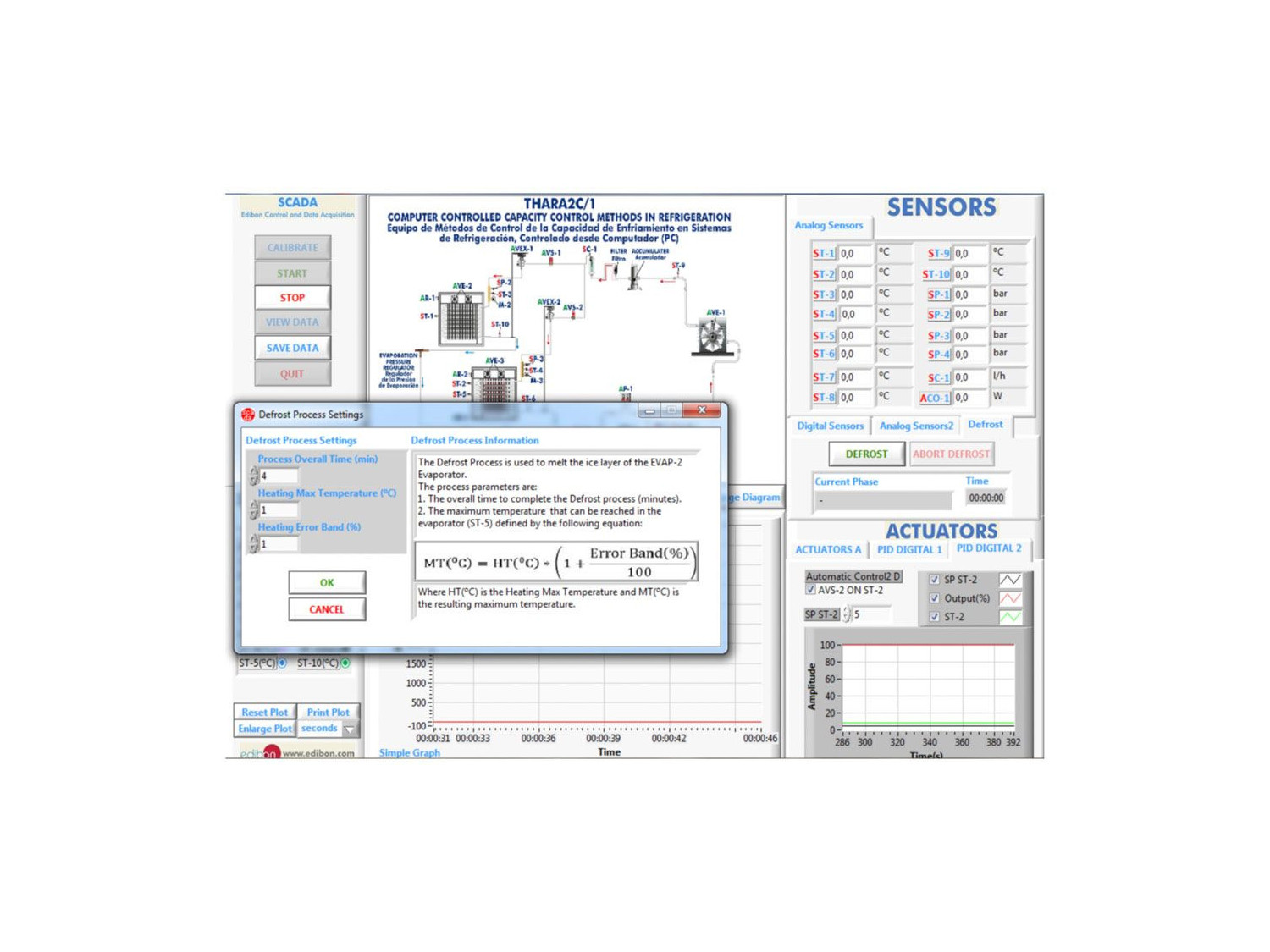

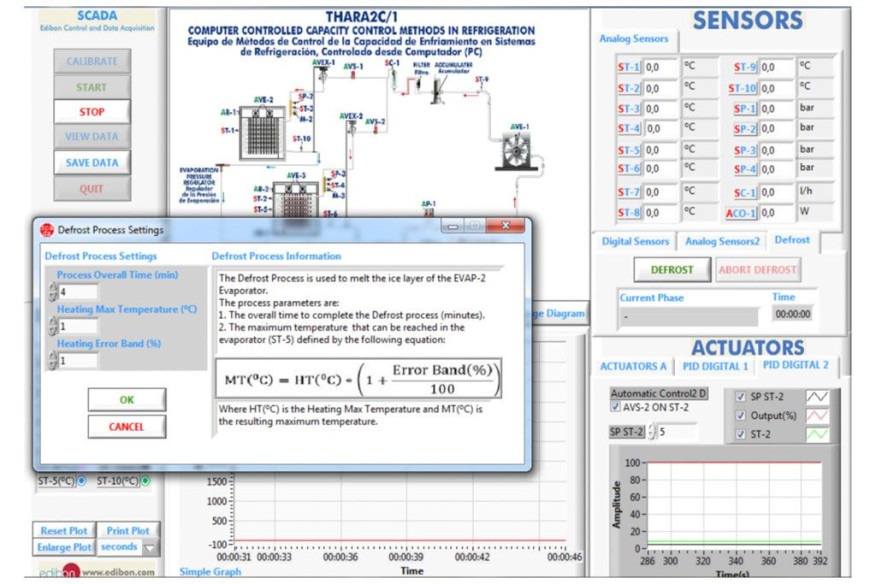

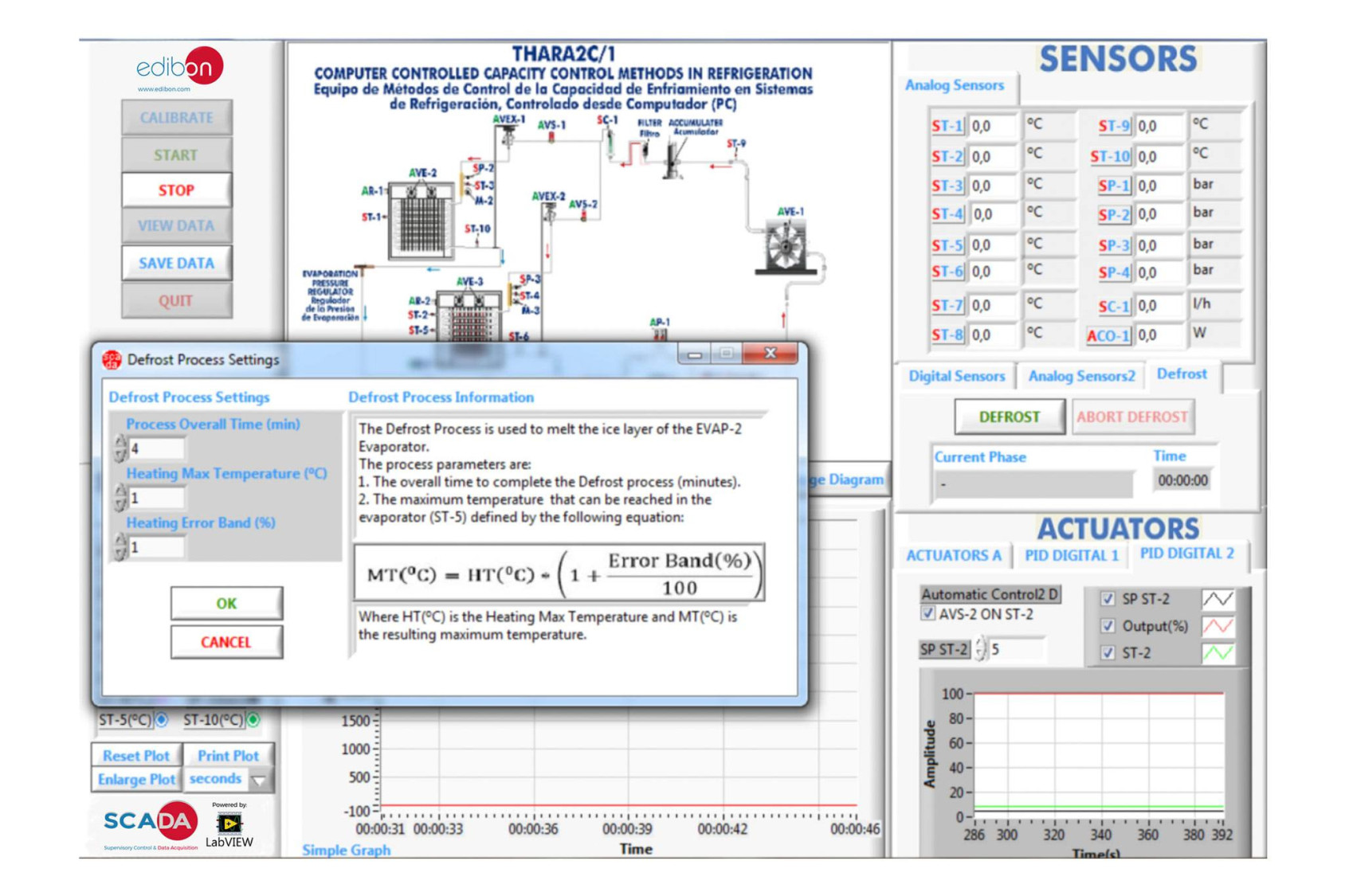

El software incluye un "proceso de descongelación" para descongelar la capa de escarcha de la segunda cámara de refrigeración (congelación).

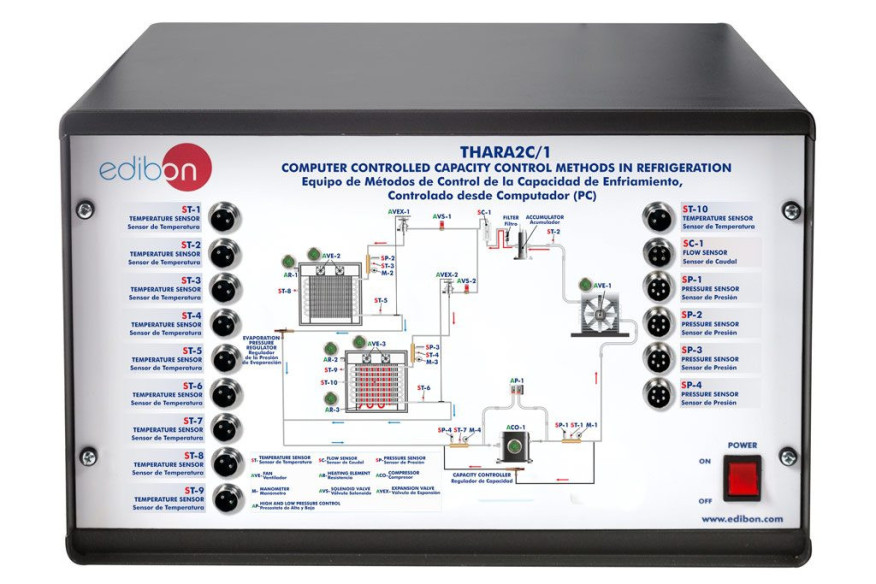

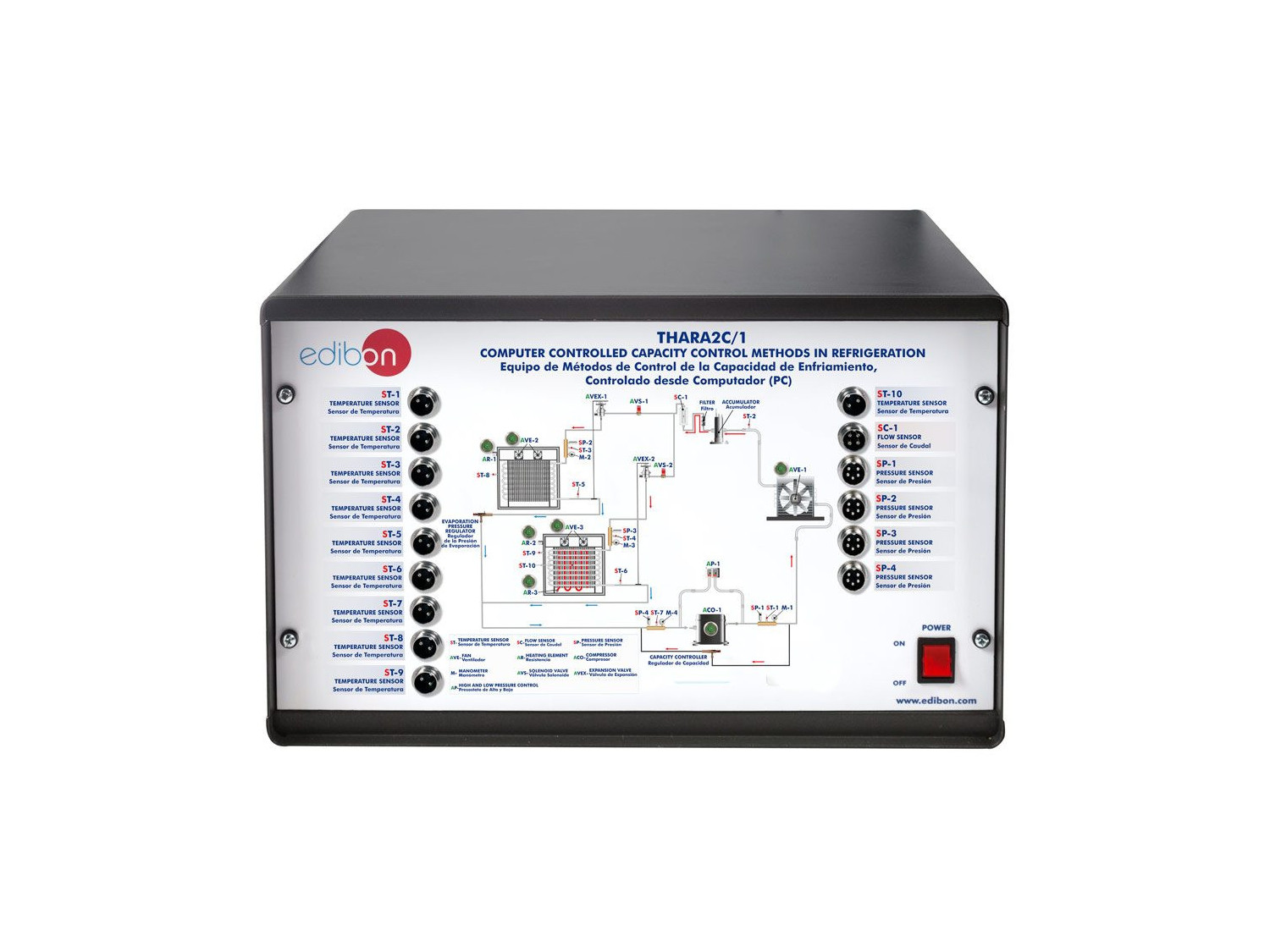

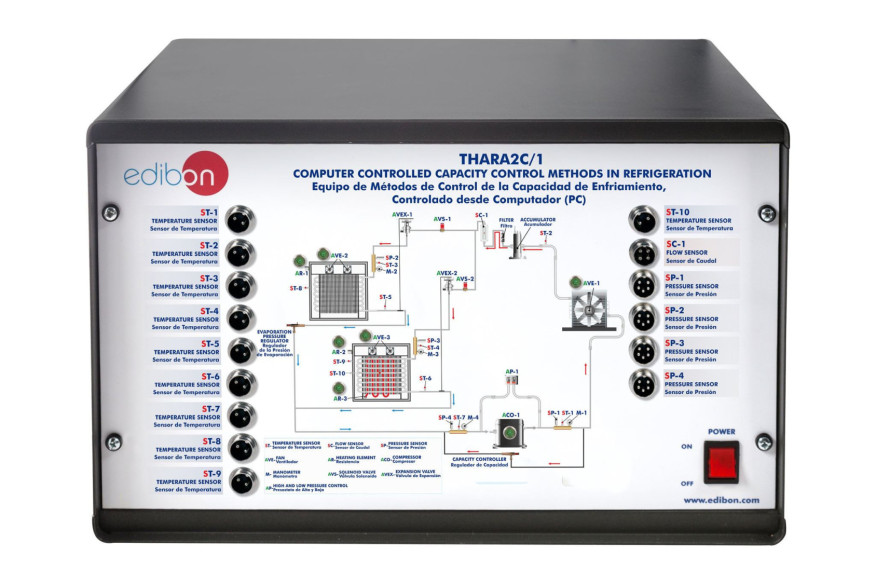

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del circuito de refrigeración con dos evaporadores.
  2. Estudio del efecto de la velocidad del compresor en la capacidad de enfriamiento del sistema.
  3. Estudio del efecto del regulador de la presión de evaporación en la capacidad de enfriamiento del sistema.
  4. Estudio del efecto del controlador de potencia en la capacidad de enfriamiento del sistema.
  5. Estudio de un regulador de refrigeración con especificaciones de temperatura para el encendido y apagado de la resistencia de descongelamiento.
  6. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo THARA2C/1 a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo THARA2C/1.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
