TIAP Equipo de Instalación de Agua Potable

DRINKING WATER INSTALLATION UNIT - TIAP

SISTEMAS INNOVADORES

El Equipo de Instalación de Agua Potable, "TIAP", permite demostrar el calentamiento del agua caliente doméstica a partir del suministro de agua fría.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

El Equipo de Instalación de Agua Potable, "TIAP", permite demostrar el calentamiento del agua caliente doméstica a partir del suministro de agua fría.

Una instalación de agua potable doméstica típica se encuentra fijada al panel frontal del equipo. El equipo incluye los elementos más comunes de una instalación de agua potable y está diseñada para el entrenamiento en el sector de fontanería.

El equipo se divide en tres secciones: sistema de agua fría, sistema de agua caliente y sistema de drenaje.

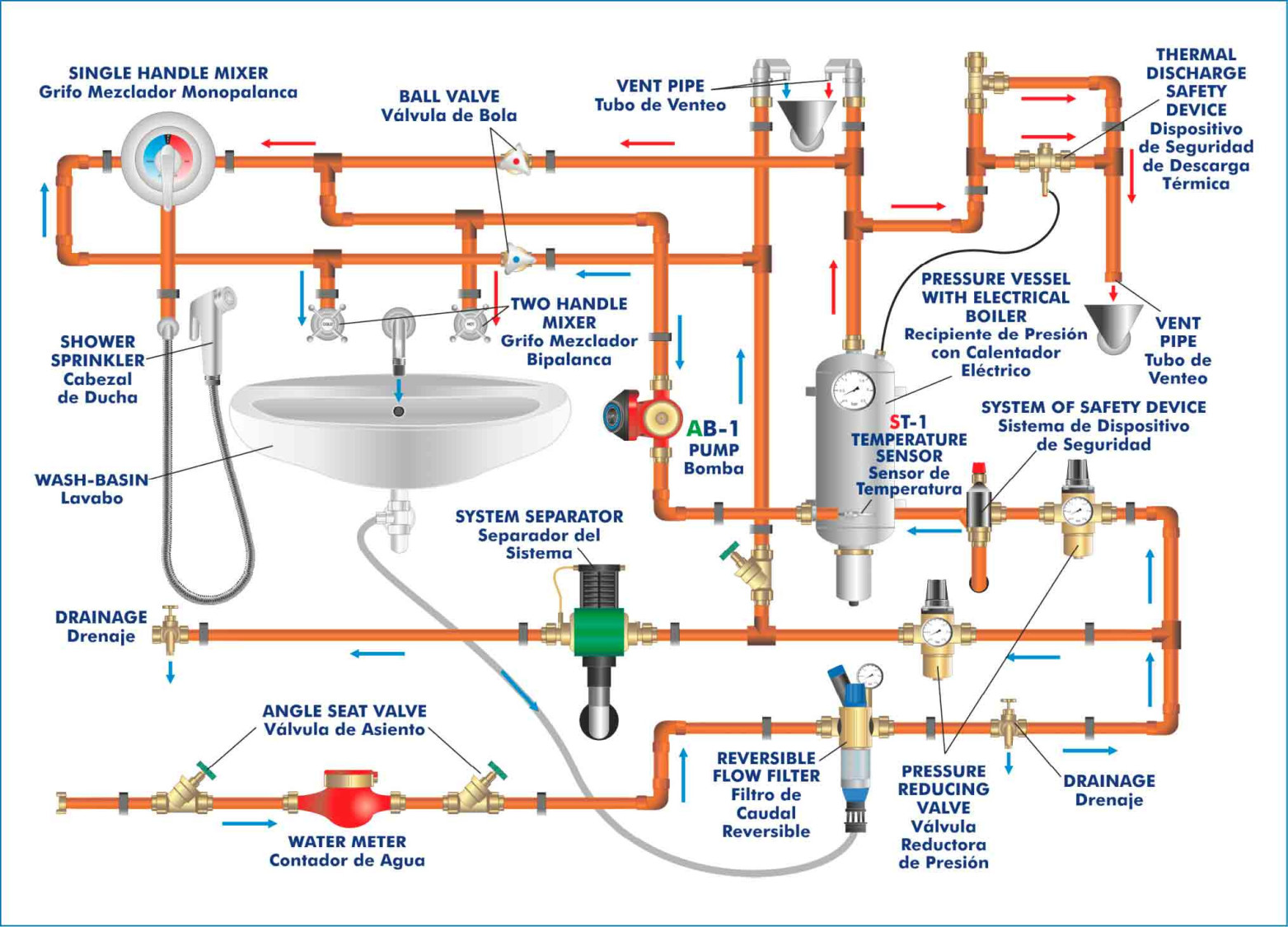

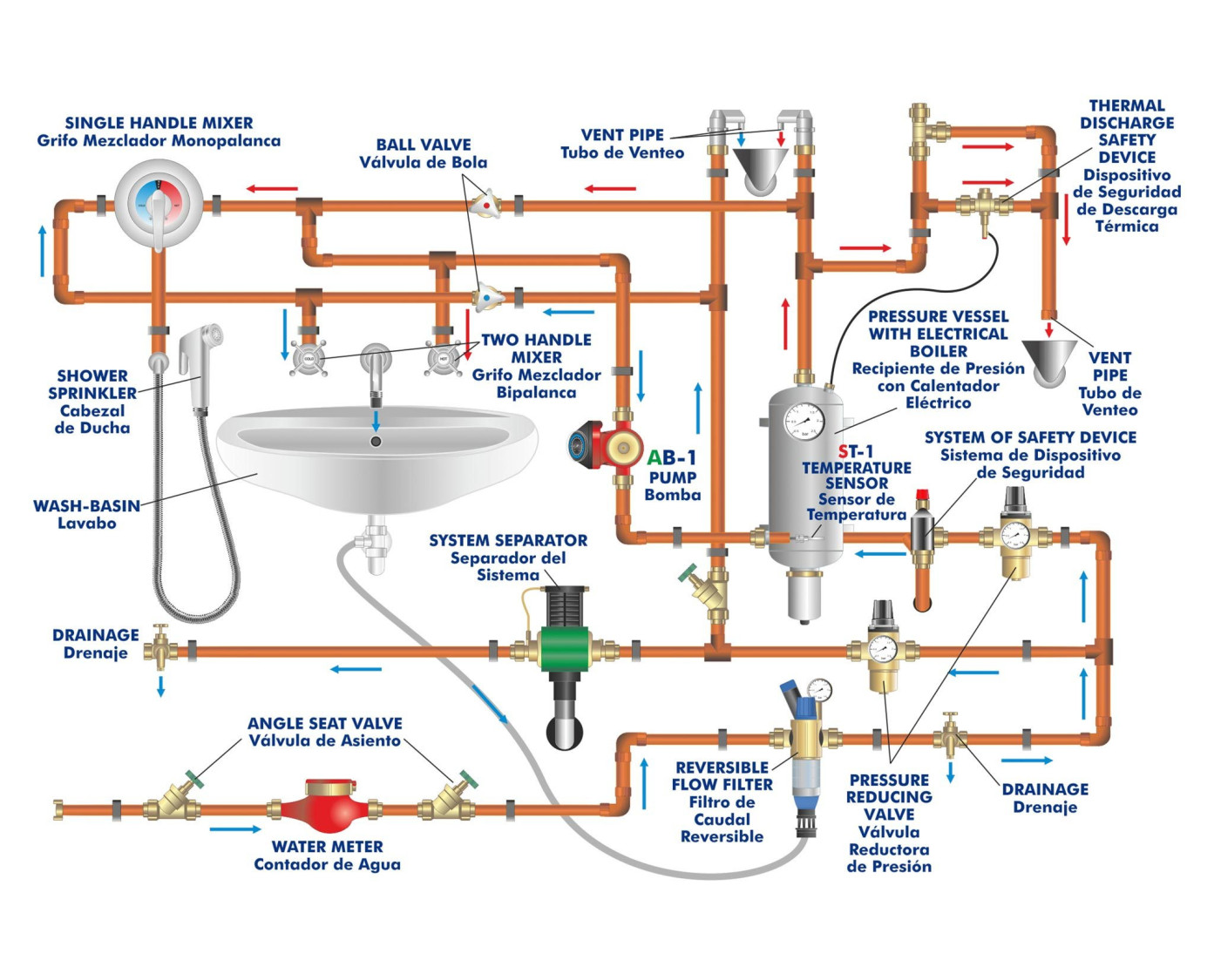

La entrada de agua en el sistema se regula con dos válvulas de asiento, el caudal de agua que ingresa en la instalación es medido con un contador. El agua atraviesa entonces un filtro de agua reversible y se separa hacia dos válvulas reductoras de presión. La primera conducción se dirige por una parte al grifo mezclador bipalanca y monopalanca para salir como agua fría, por otra parte se dirige al separador del sistema y acaba en el sistema de drenaje. La segunda conducción atraviesa un dispositivo de seguridad y se introduce en el recipiente a presión con calentador, ahí el agua es calentada e impulsada mediante una bomba a los grifos mezcaldores bipalanca y monopalanca.

El recipiente a presión con calentador permite controlar la presión interior con un manómetro y la temperatura con un termopar, además puede ser regulada a través de un display. El circuito de agua caliente incluye dispositivos de seguridad (dispositivo de seguridad de descarga térmica, sistema de dispositivo de seguridad, válvula anti-retorno, separador del sistema y tubos de venteo) Estos muestran como las instalaciones de agua potable están protegidas contra el flujo de retorno de aguas residuales.

El sistema de drenaje se sitúa en la parte trasera del equipo. Recoge los restos del agua de los tubos de venteo, el agua descargada con el dispositivo de seguridad de descarga térmica, el sistema del dispositivo de seguridad, las aguas residuales del filtro de caudal reversible y del separador del sistema y el agua recogida del lavabo.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Familiarización con los componentes más comunes en una instalación de agua potable.
  2. Estudio del funcionamiento y operación de un contador de agua.
  3. Estudio del funcionamiento y operación de una válvula reductora de presión con un filtro de caudal reversible.
  4. Estudio de la función y operación de una válvula reductora de presión sin un filtro de caudal reversible.
  5. Estudio del funcionamiento y operación de un separador del sistema.
  6. Estudio del funcionamiento y operación de una válvula antiretorno.
  7. Estudio del funcionamiento y operación de un recipiente de presión con calentador.
  8. Estudio del funcionamiento y operación de una bomba de circulación.
  9. Estudio del funcionamiento y operación de un sistema de dispositivo de seguridad.
  10. Estudio del funcionamiento y operación de un dispositivo de seguridad de descarga térmica.
