THST Equipo de Entrenamiento de Calefacción

HEATING SYSTEM TRAINING UNIT - THST

SISTEMAS INNOVADORES

El Equipo de Entrenamiento de Calefacciónn, "THST", permite el estudio de los sistemas de calefacción centralizada.

Ver descripción general

Descripción General

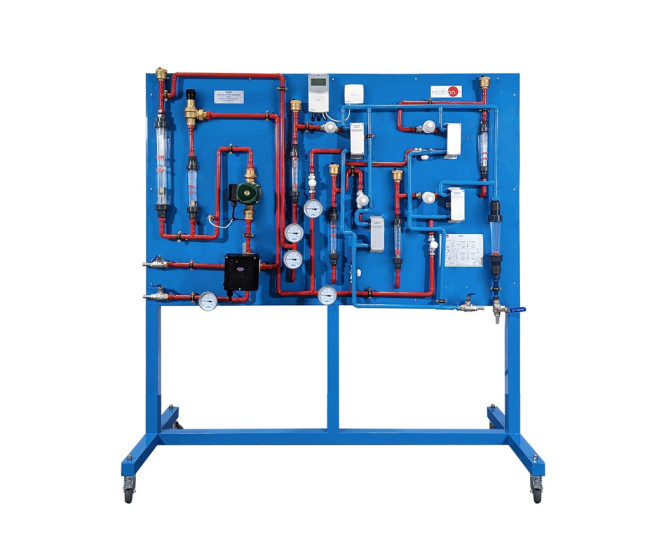

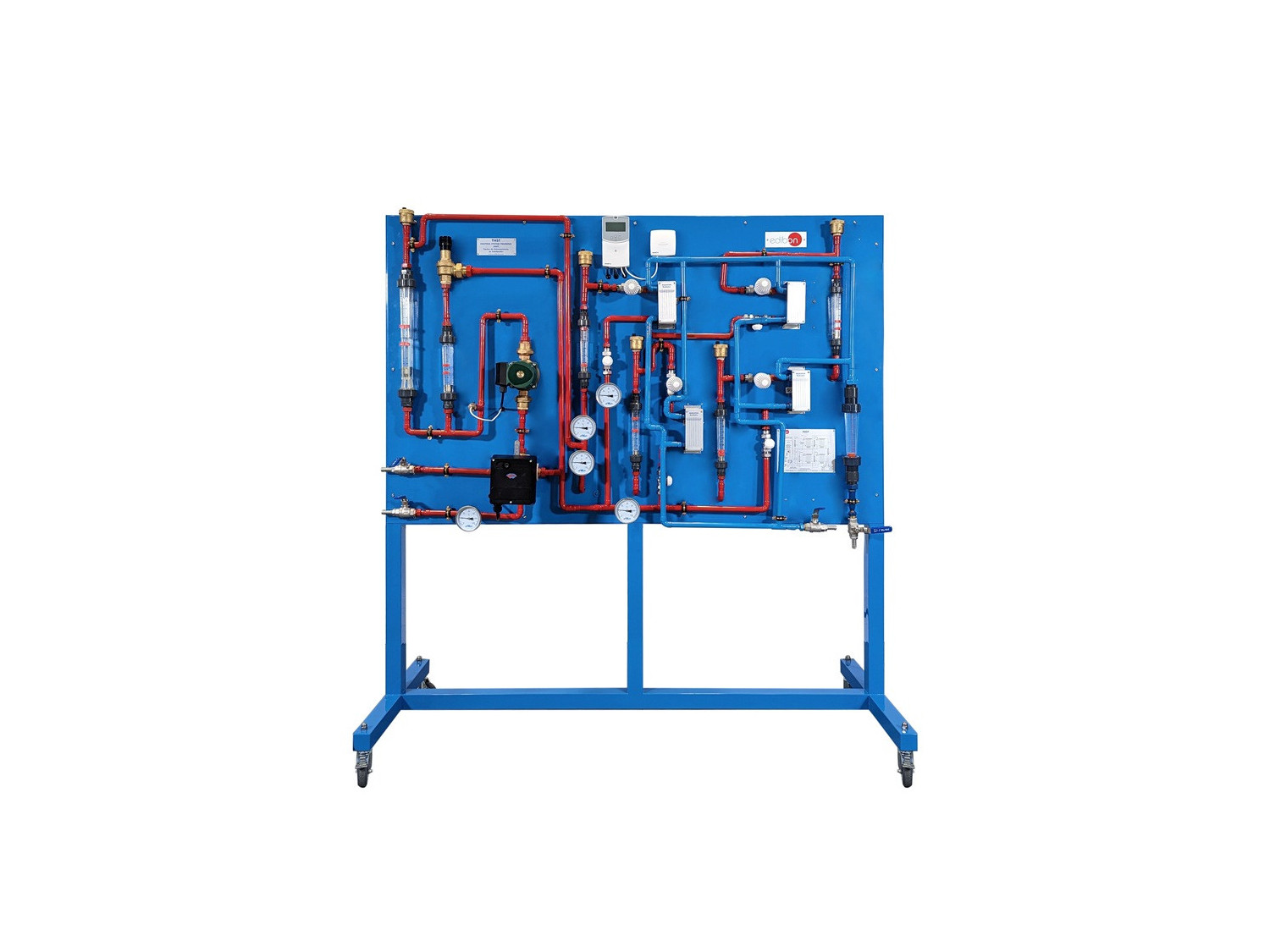

El Equipo de Entrenamiento de Calefacciónn, "THST", permite el estudio de los sistemas de calefacción centralizada.

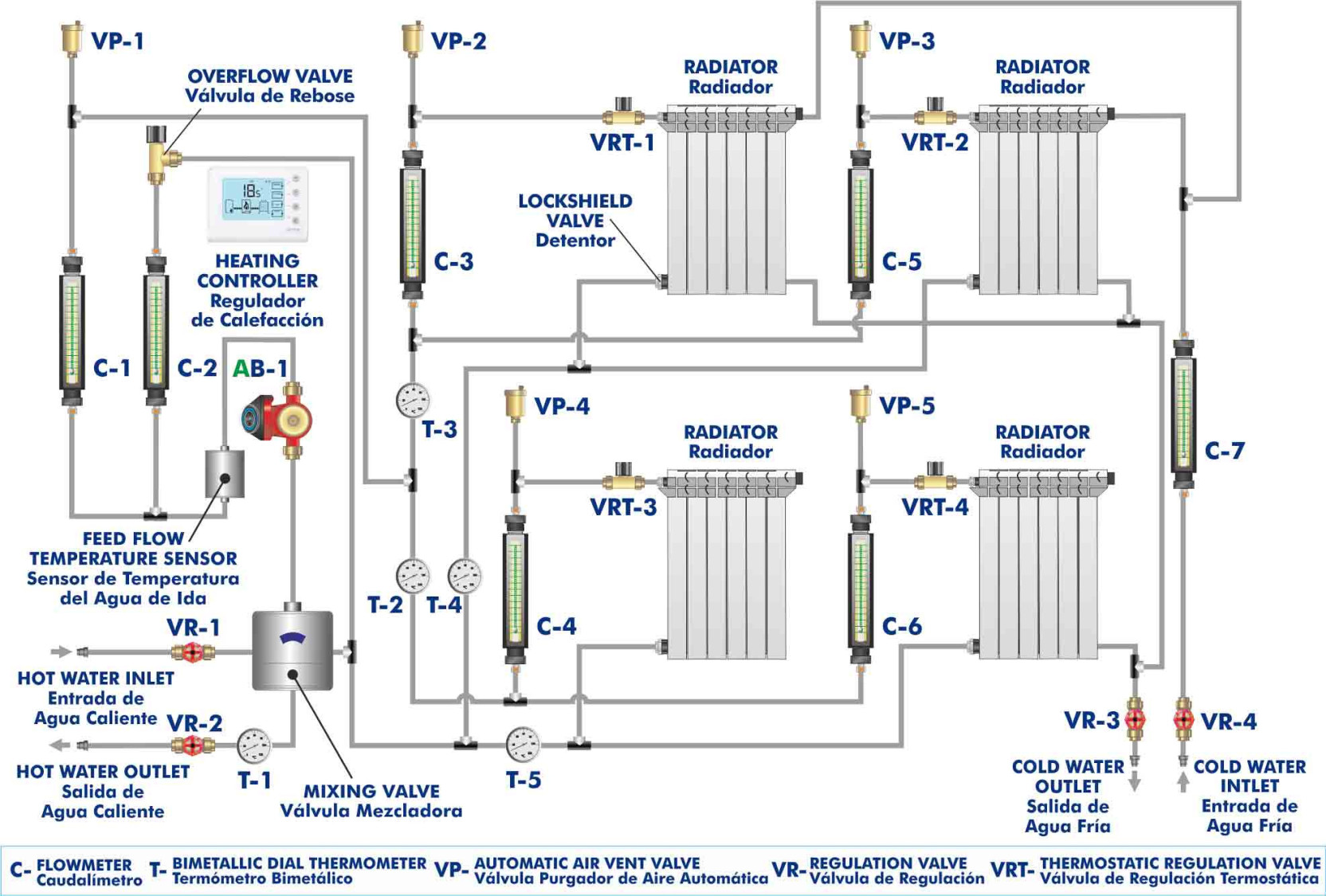

El equipo simula un sistema de calefacción central. Para ello, consta de cuatro radiadores, todos ellos incorporan una válvula termostática para controlar la temperatura y cerrar el flujo de agua en caso de alcanzar una determinada temperatura. Esta temperatura es seleccionada en el cabezal de la válvula. Para garantizar la circulación de agua hacia los radiadores, el equipo incluye una bomba de circulación. Para medir el caudal, se emplean rotámetros. Para mantener constante la temperatura del local, incluye un dispositivo de regulación digital. Y para ajustar la temperatura de agua de ida y la de vuelta a la caldera, utiliza una válvula mezcladora de cuatro vías.

La compensación de presión se realiza por medio de una válvula de rebose de presión diferencial.

Se emplean dos tomas de agua fría para disipar el calor generado y para medir las temperaturas de las conducciones se emplean termómetros bimetálicos.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Familiarización con los componentes más comunes en una instalación de calefacción.
  2. Estudio y funcionamiento del funcionamiento y operación de un sistema de calefacción central y sus componentes.
  3. Estudio de una bomba de circulación.
  4. Estudio del funcionamiento de una válvula termostática.
  5. Comprensión de una válvula mezcladora de cuatro vías para ajustar la temperatura del agua de ida y vuelta a la caldera.
  6. Estudio del funcionamiento de un regulador de calefacción.
