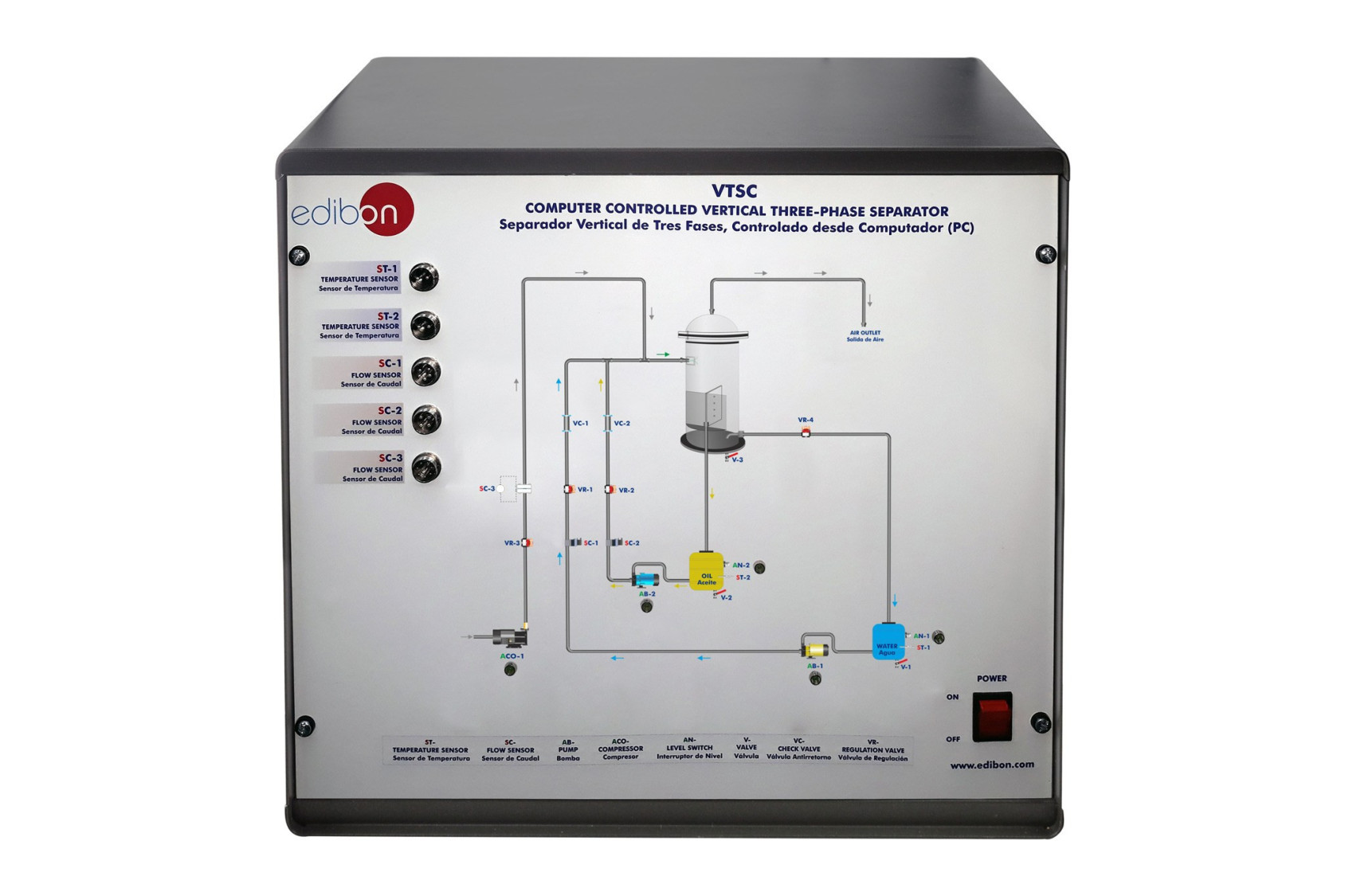

VTSC Separador Vertical de Tres Fases, Controlado desde Computador (PC)

COMPUTER CONTROLLED VERTICAL THREE-PHASE SEPARATOR - VTSC

SISTEMAS INNOVADORES

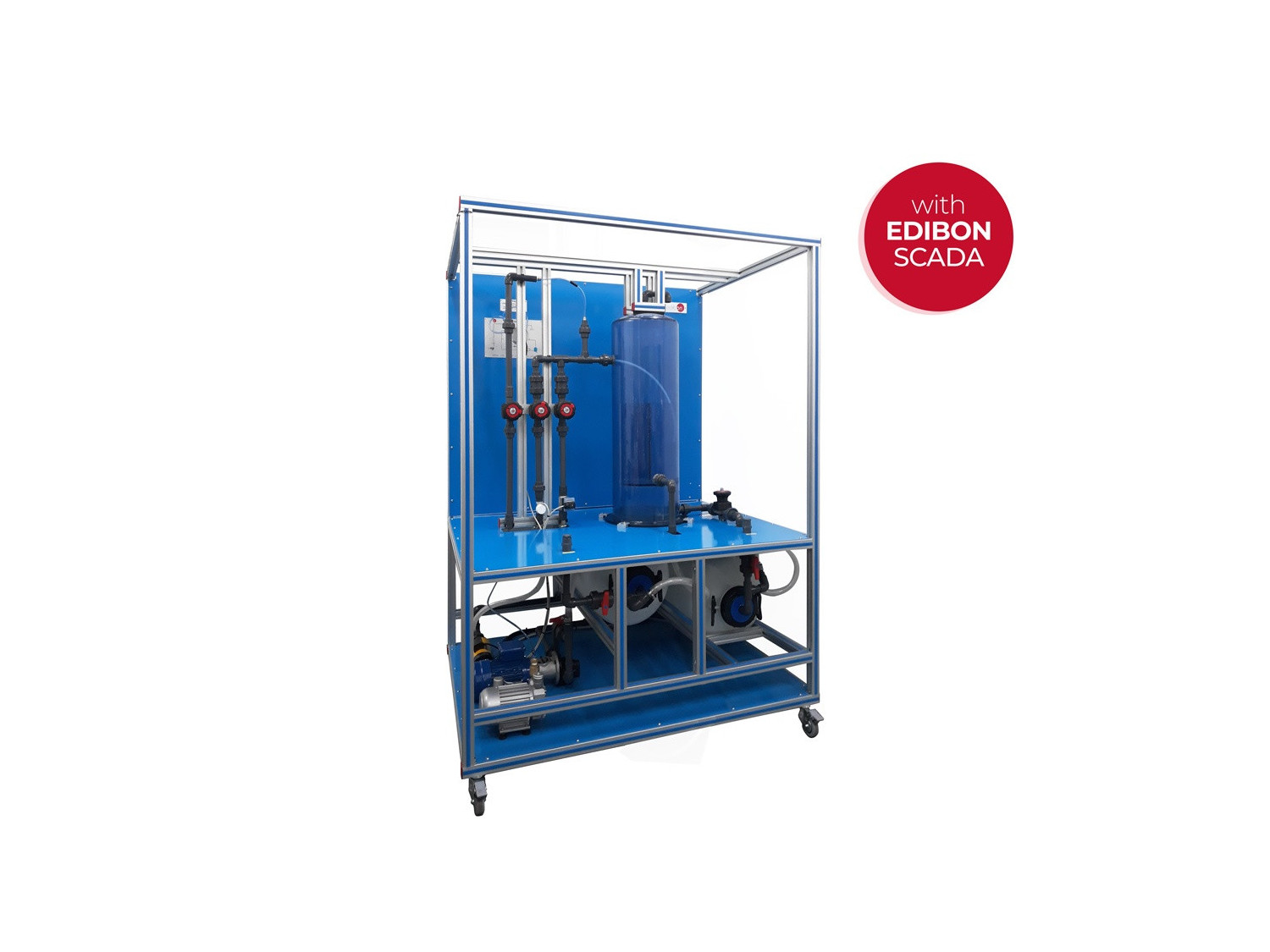

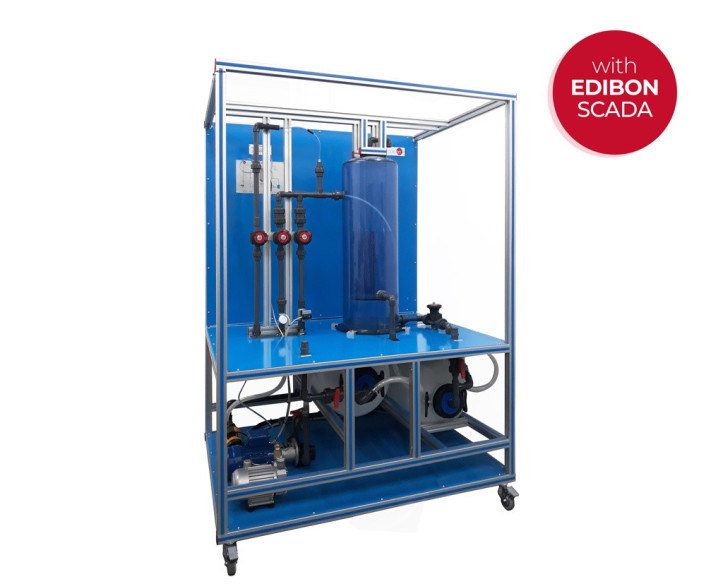

El Separador Vertical de Tres Fases, Controlado desde Computador (PC), "VTSC", diseñado por EDIBON, es un equipo que permite el estudio de las principales características de la separación en vertical de las tres fases y el efecto que tienen la viscosidad, el caudal y la diferencia de densidad en esta separación.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

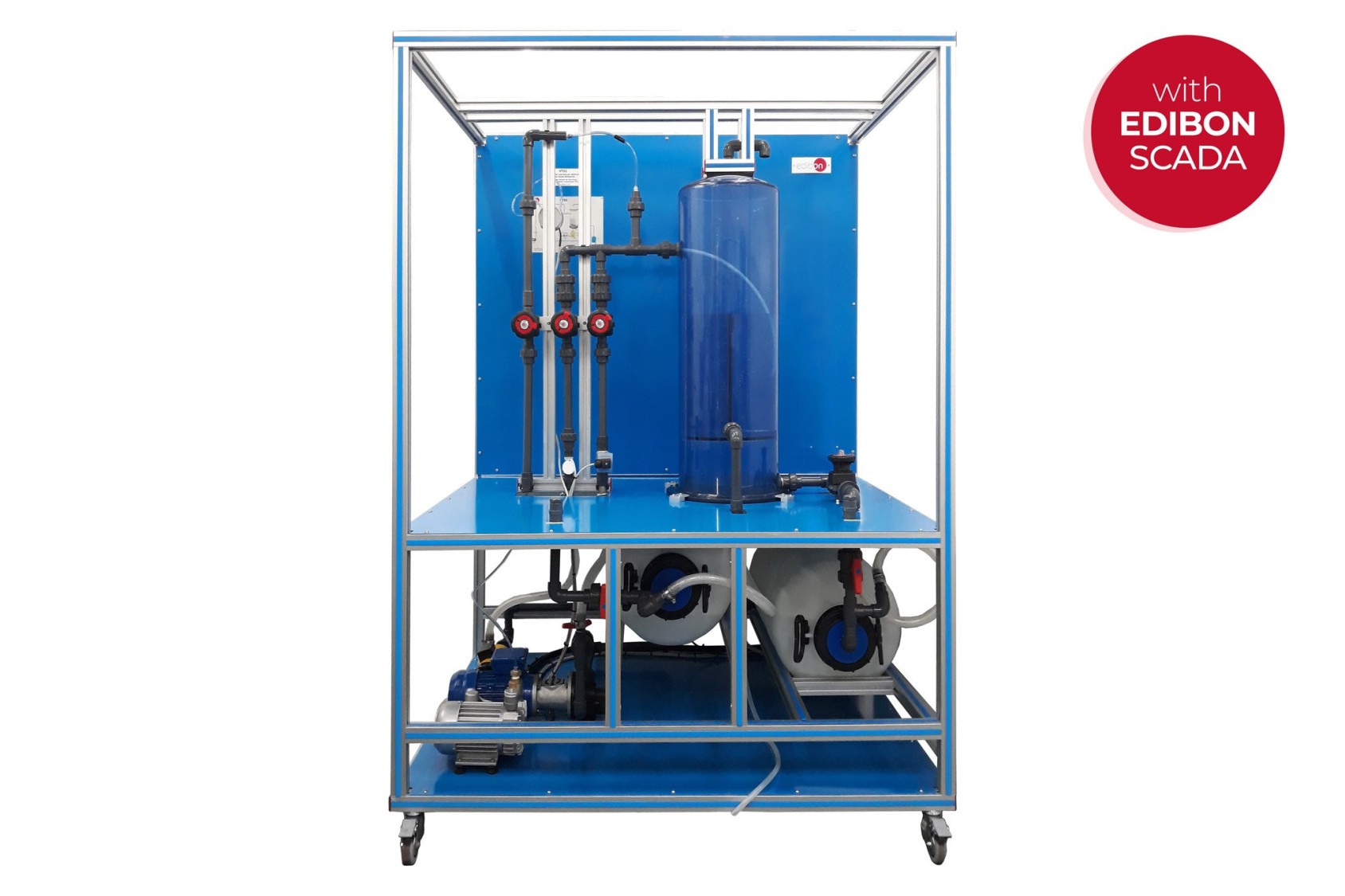

El Separador Vertical de Tres Fases, Controlado desde Computador (PC), "VTSC", diseñado por EDIBON, es un equipo que permite el estudio de las principales características de la separación en vertical de las tres fases y el efecto que tienen la viscosidad, el caudal y la diferencia de densidad en esta separación.

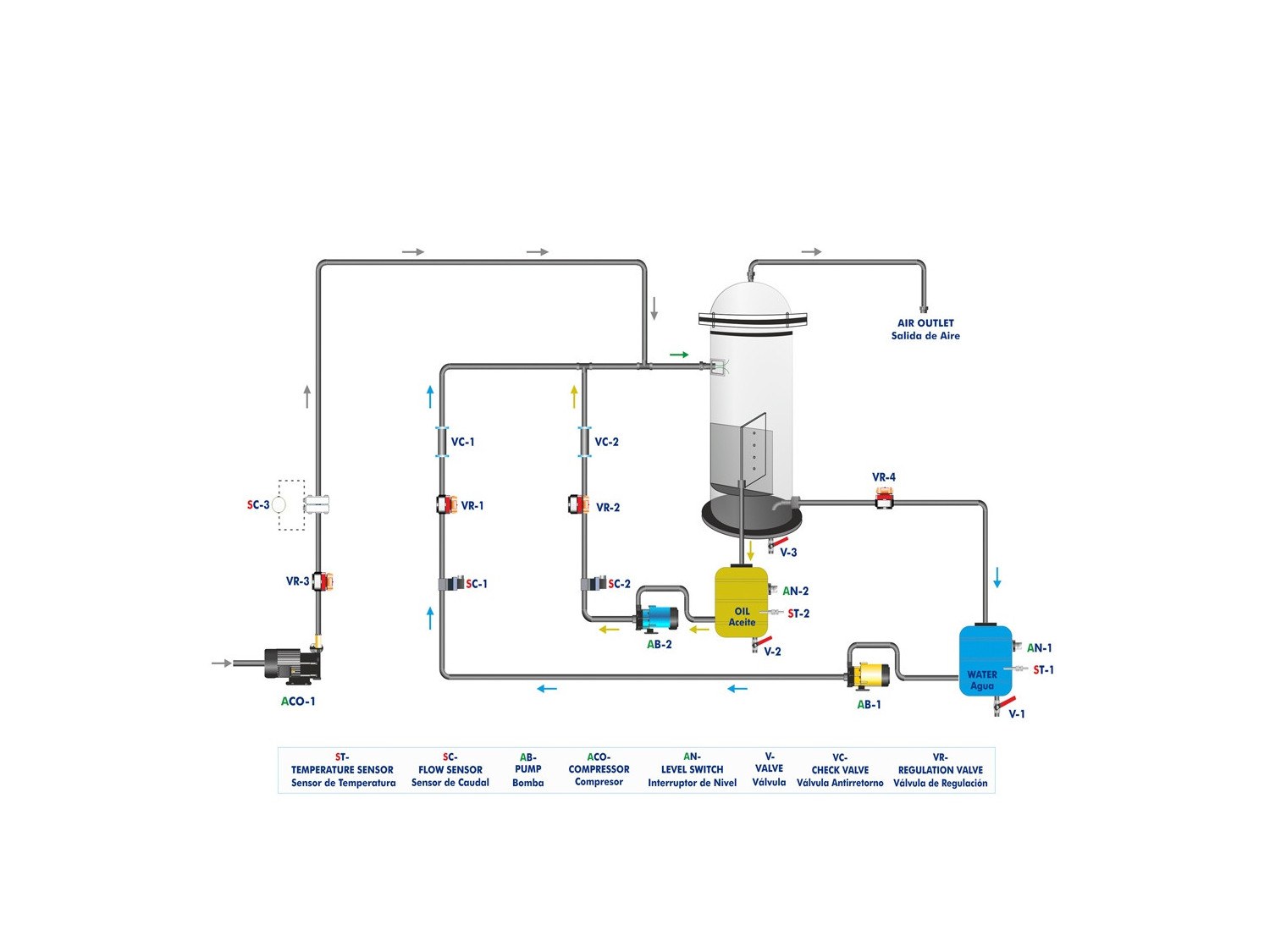

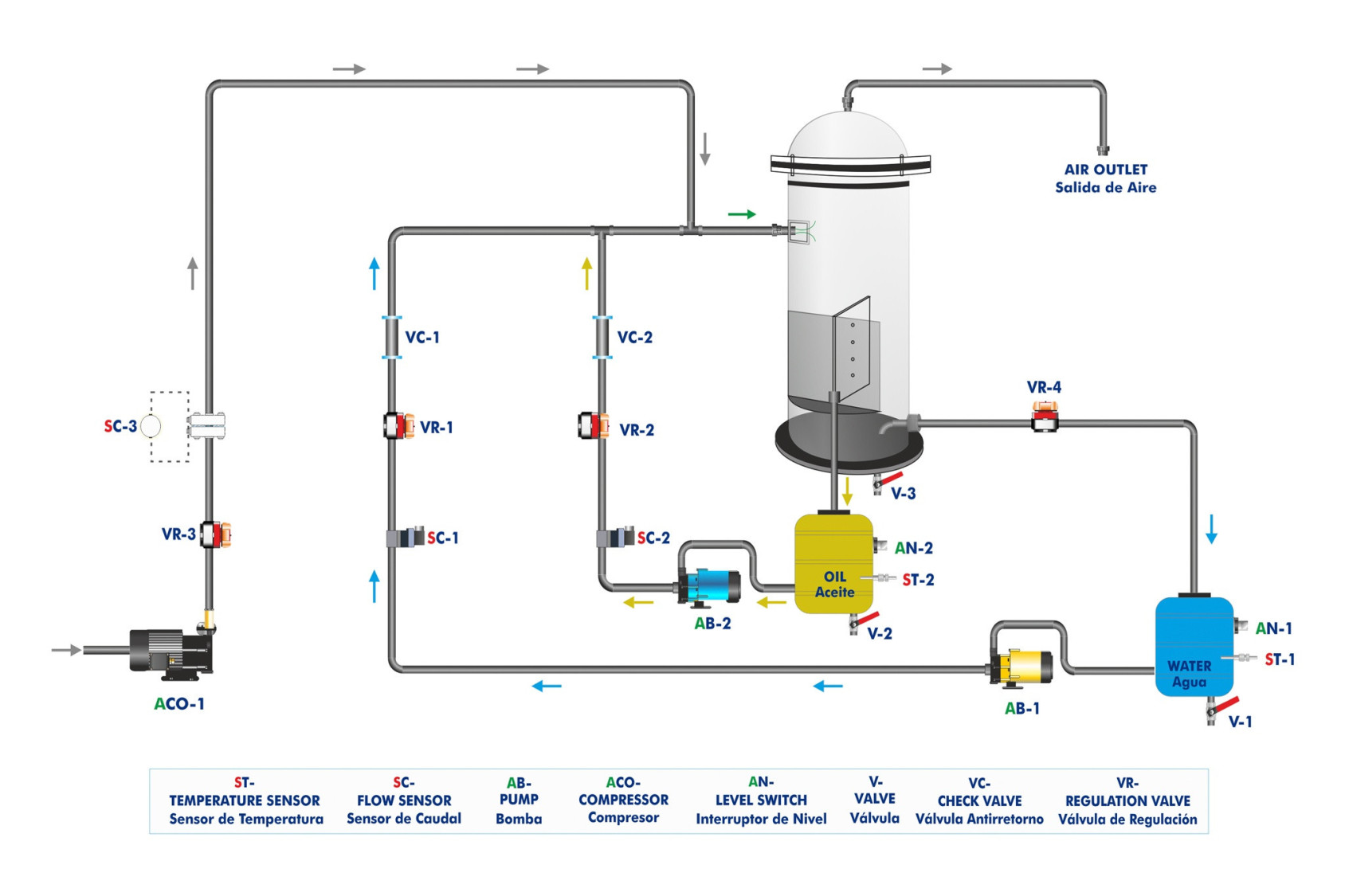

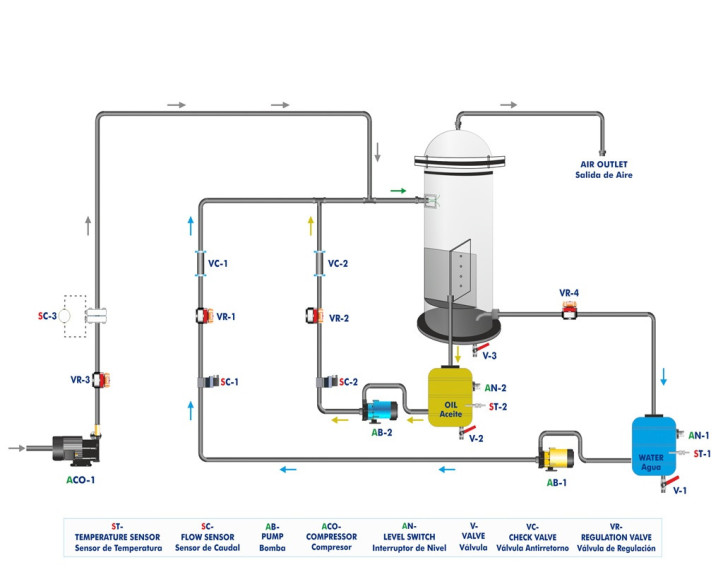

Dos bombas controladas desde computador (PC) impulsan agua y aceite a un punto de mezcla al que también llega una corriente de aire producida por una soplante controlada desde computador (PC).

Se disponen de dos interruptores de nivel, uno en cada depósito de alimentación, para asegurarse del nivel correcto para un buen funcionamiento de las bombas de circulación de los fluidos.

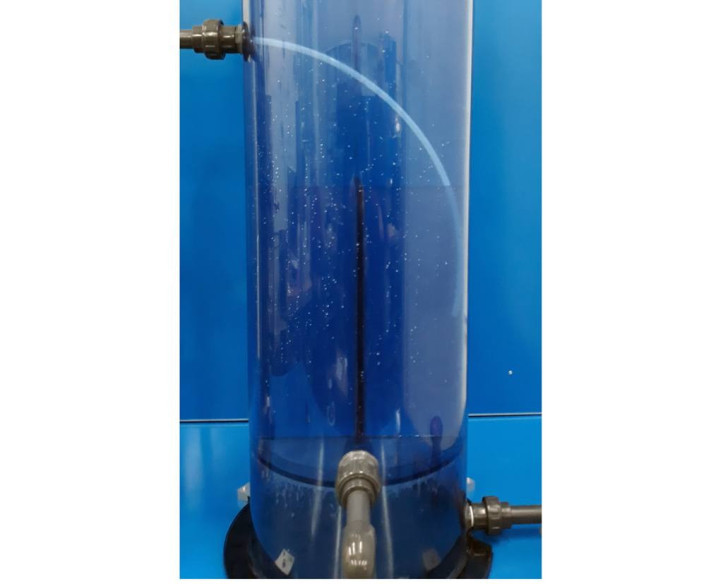

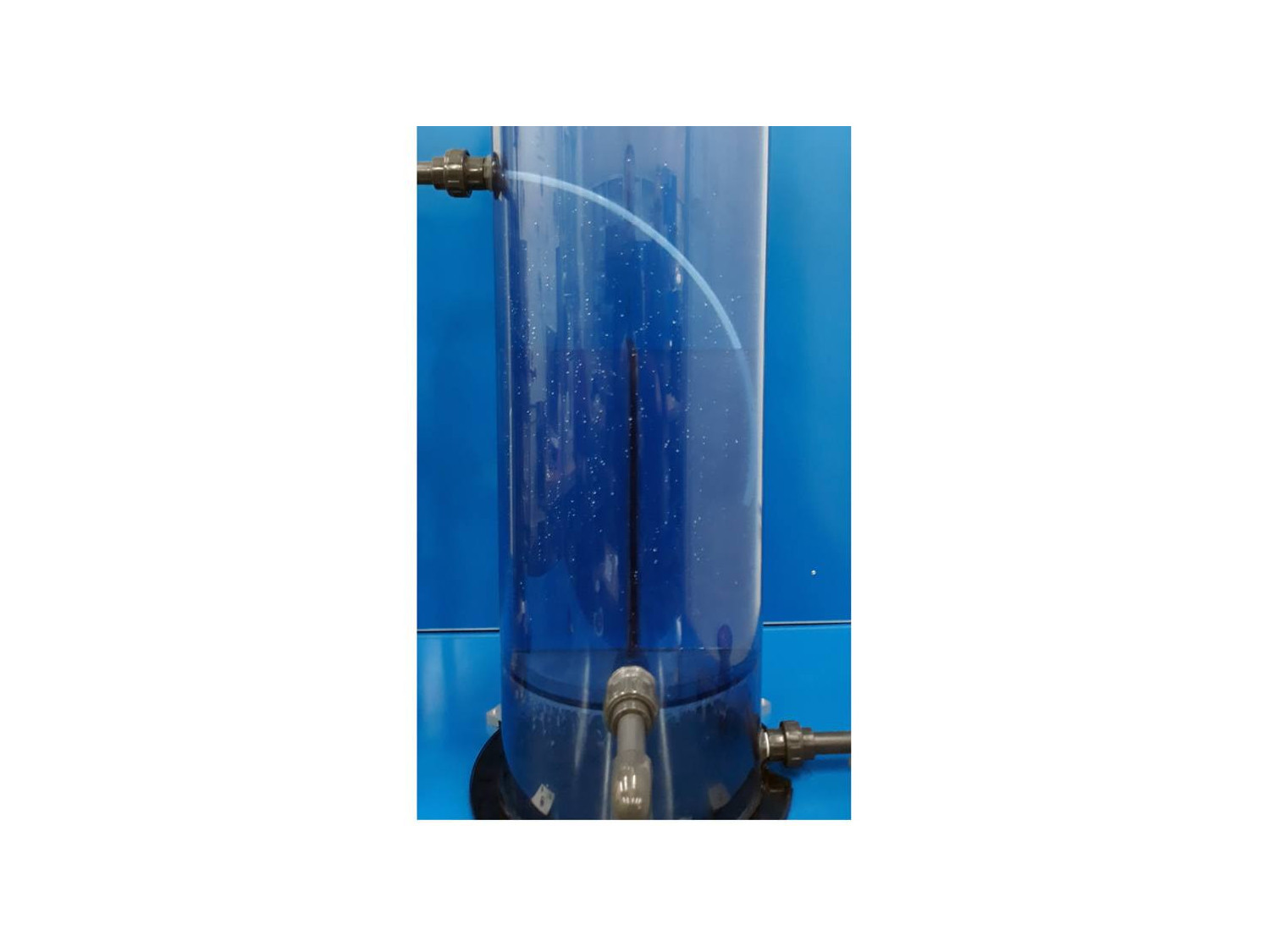

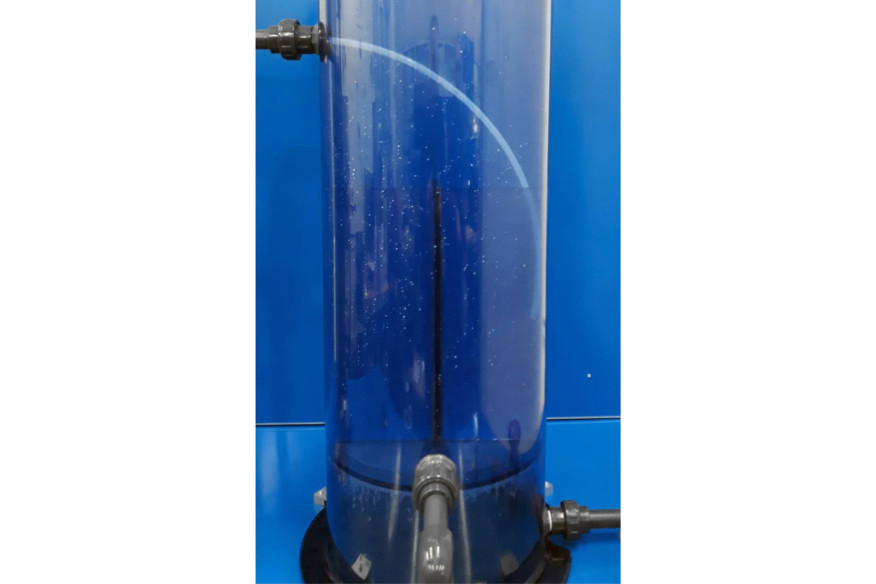

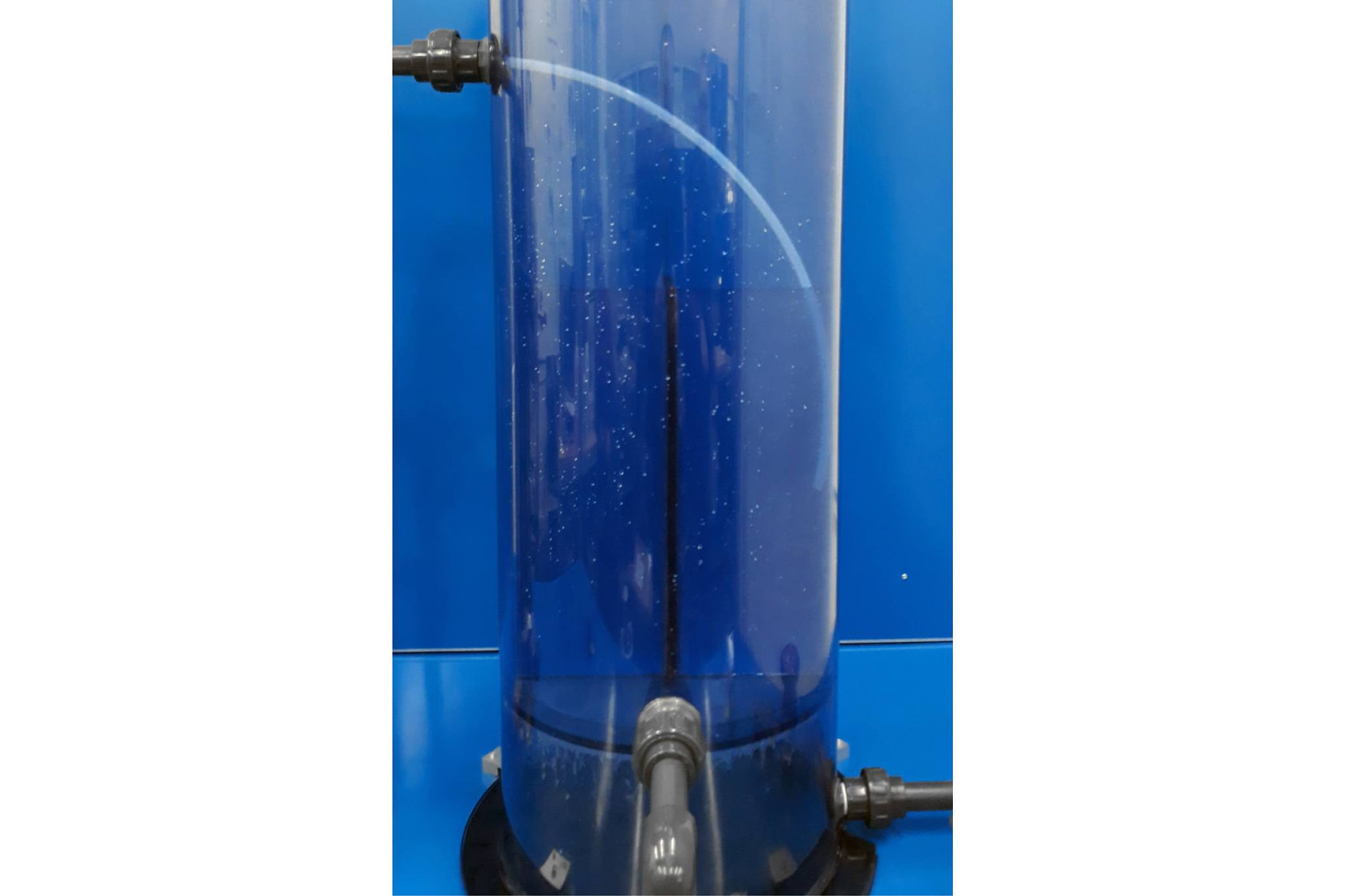

La mezcla de agua, aceite y aire entra por un lado en el separador vertical, fabricado en material transparente.

El separador de entrada hace la separación bruta inicial. El líquido fluye hacia abajo y comienza la sección de separación secundaria.

Para la separación del aire se dispone de una salida en su parte superior.

Mediante dos salidas tipo rebosaderos se extraen ambas fases separadas, agua y aceite, para retornar cada una a su depósito.

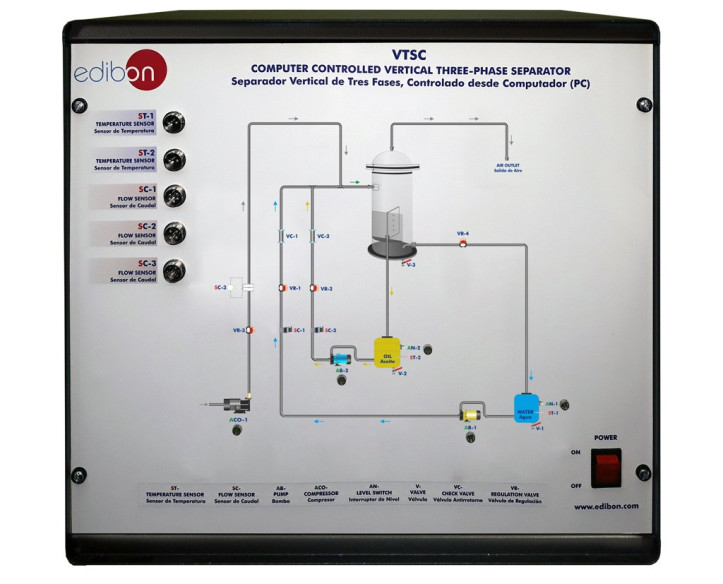

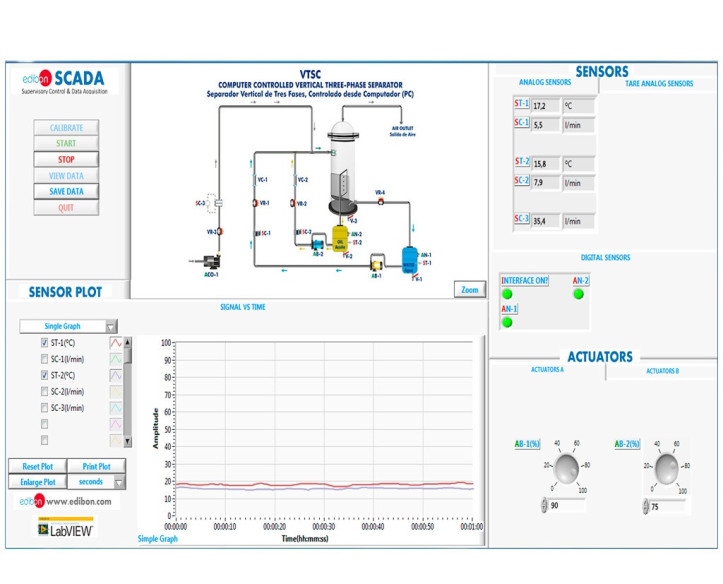

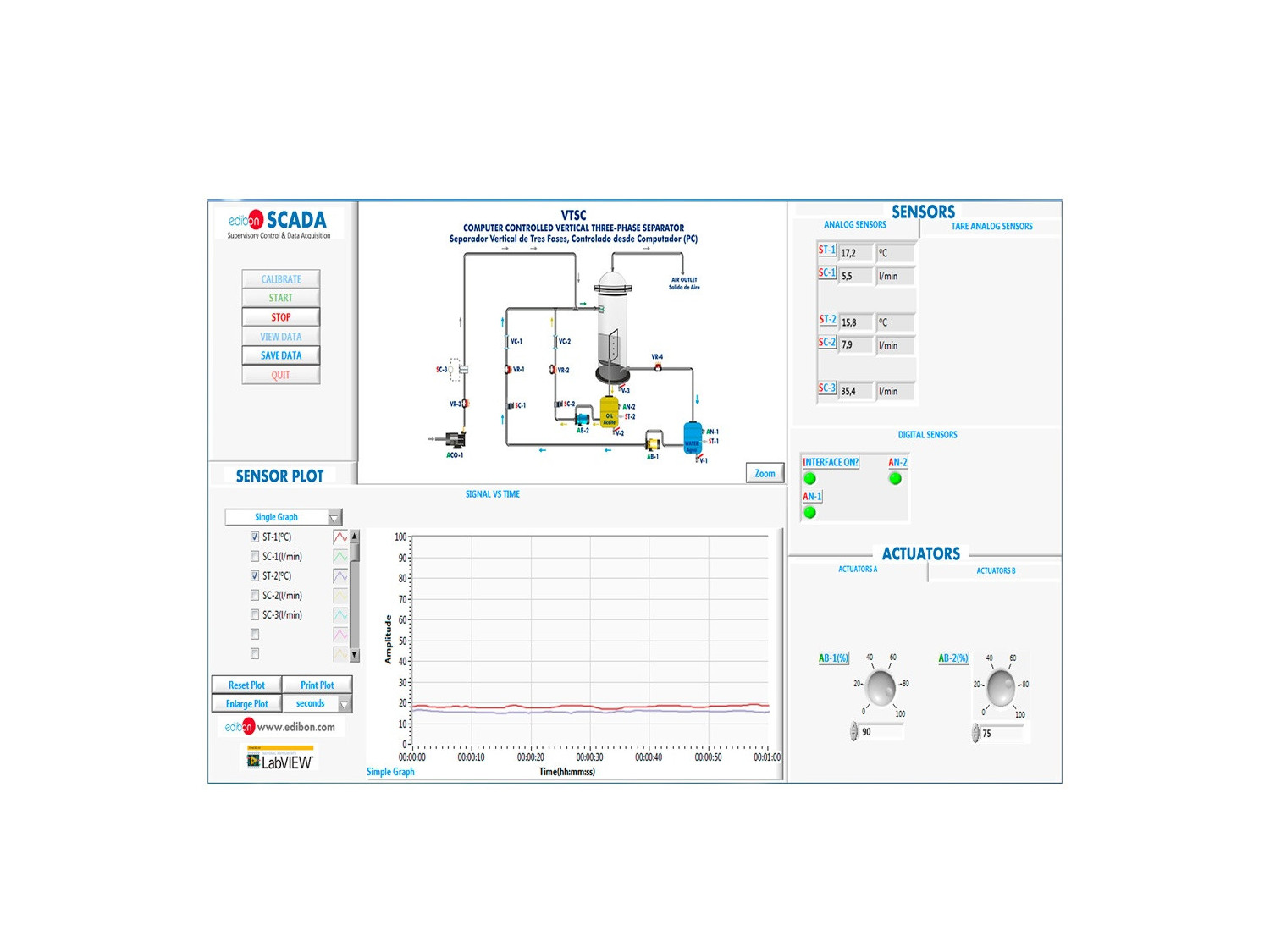

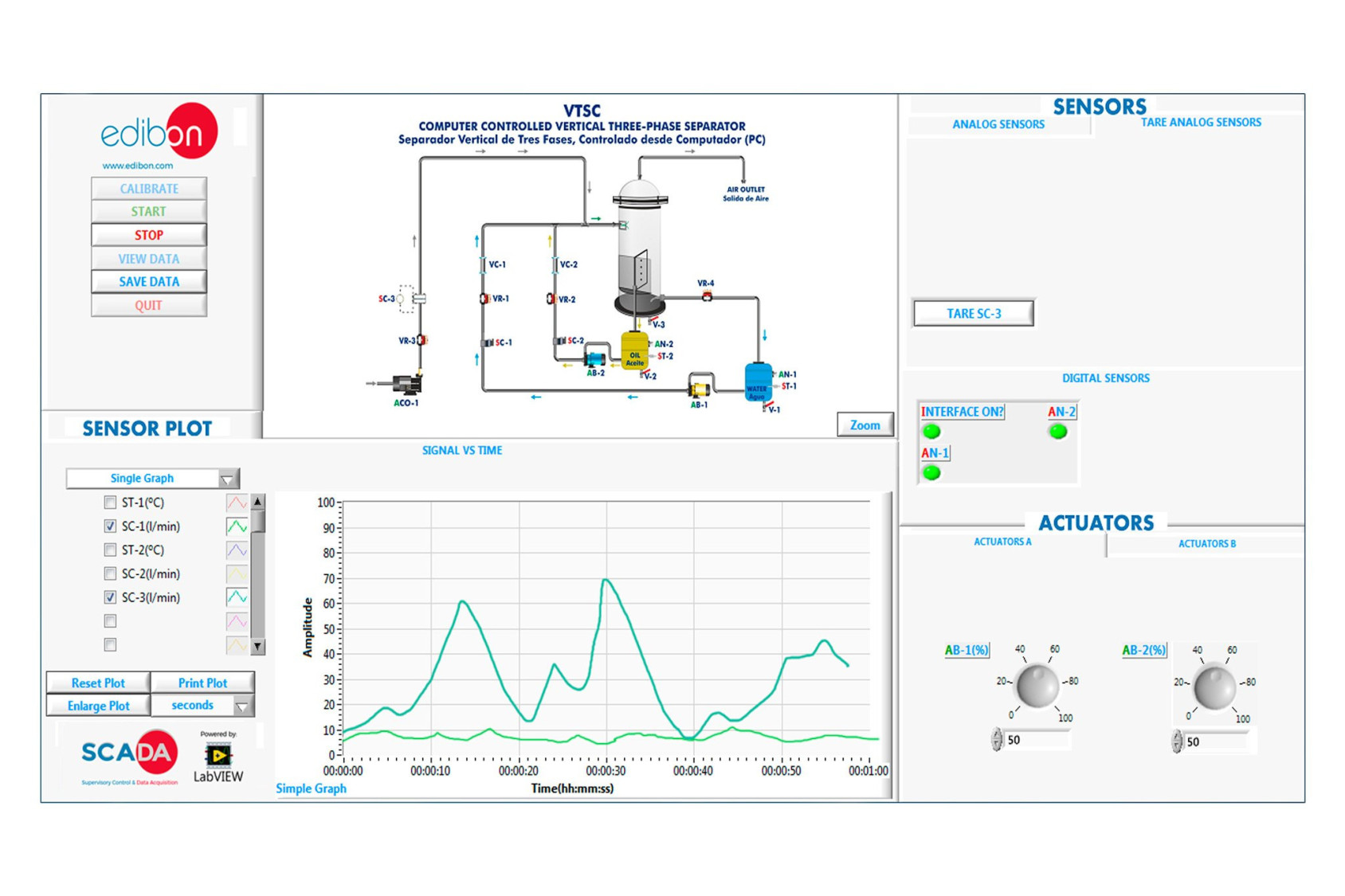

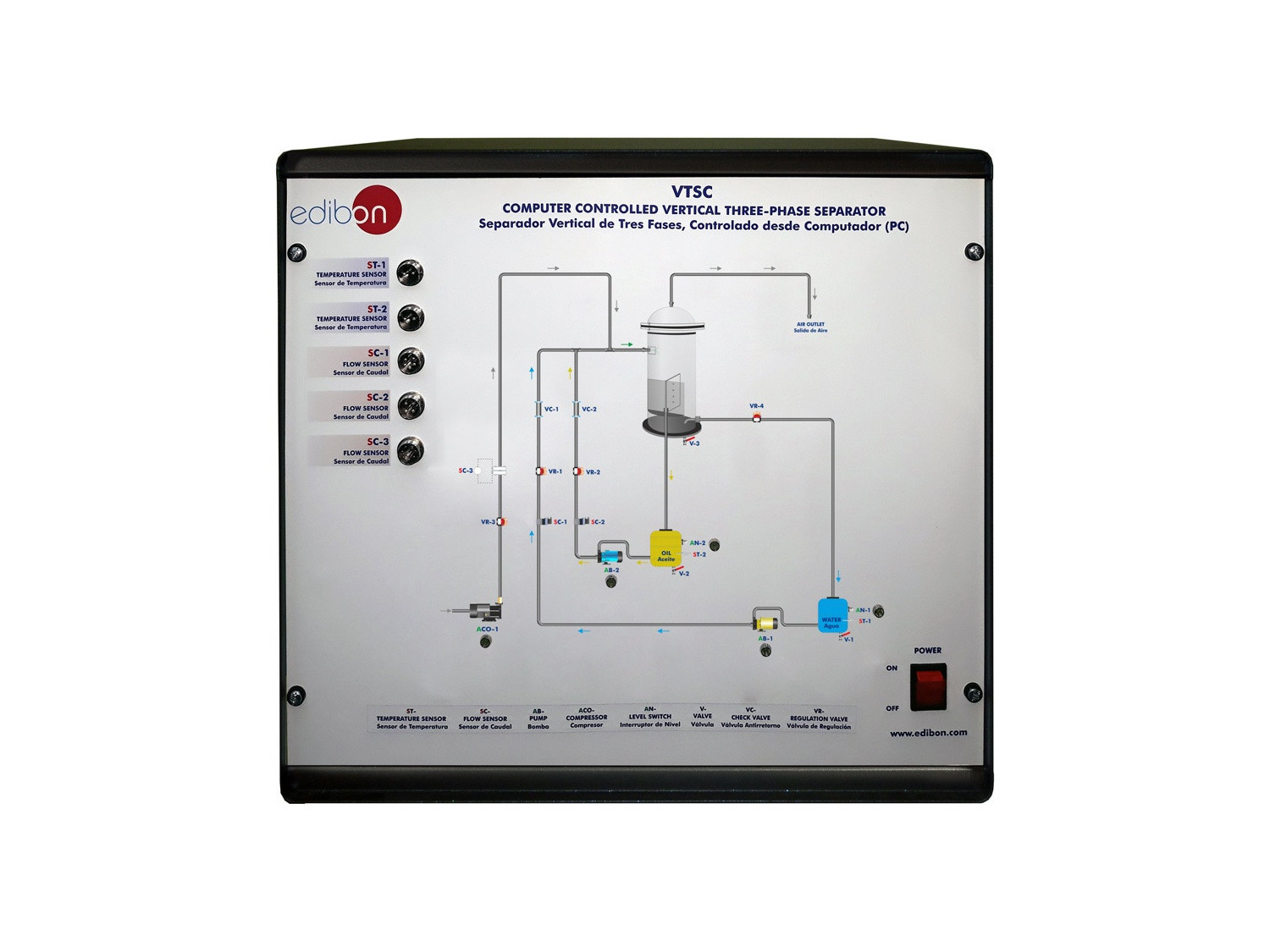

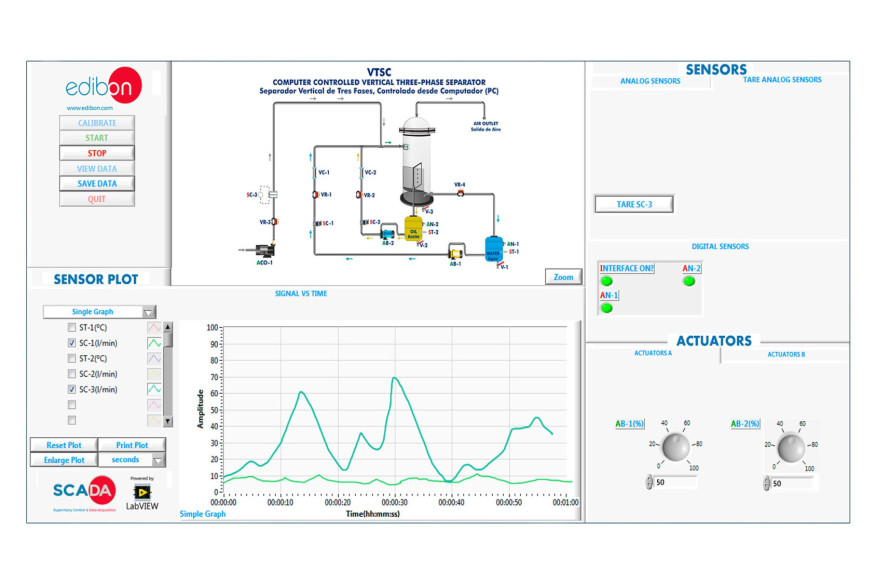

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Análisis de los principios de diseño y los parámetros de control de un Separador Trifásico.
  2. Estudio de la separación de dos líquidos inmiscibles.
  3. Estudio de la influencia de la viscosidad del aceite en la separación.
  4. Estudio de la influencia de los caudales en la separación.
  5. Estudio de la influencia de la diferencia de densidad en la separación.
  6. Estudio de la influencia en la separación de una variación en el corte de agua.
  7. Estudio de la influencia en el tiempo de residencia de una variación en el corte de agua.
  8. Estudio de la influencia de la relación agua/aceite en el tiempo de residencia para la separación.
  9. Calibración de los sensores

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Estudio de la influencia del caudal en la formación de emulsiones.
  2. Estudio de diferentes emulsiones estables e inestables.
  3. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  4. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  5. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  6. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  7. Este equipo puede usarse para realizar investigación aplicada.
  8. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  9. Control del proceso del equipo VTSC a través de la interface de control, sin el computador.
  10. Visualización de todos los valores de los sensores usados en el proceso del equipo VTSC.
  11. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  12. El usuario puede realizar otros ejercicios diseñados por él mismo.
