Descripción General

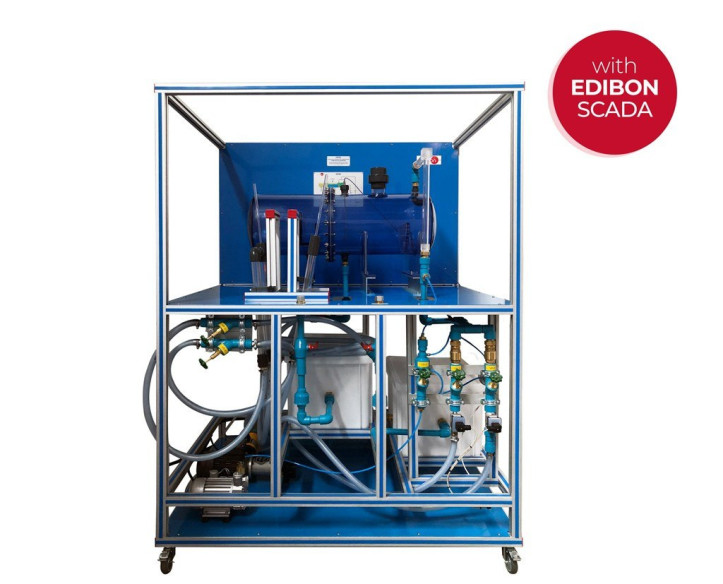

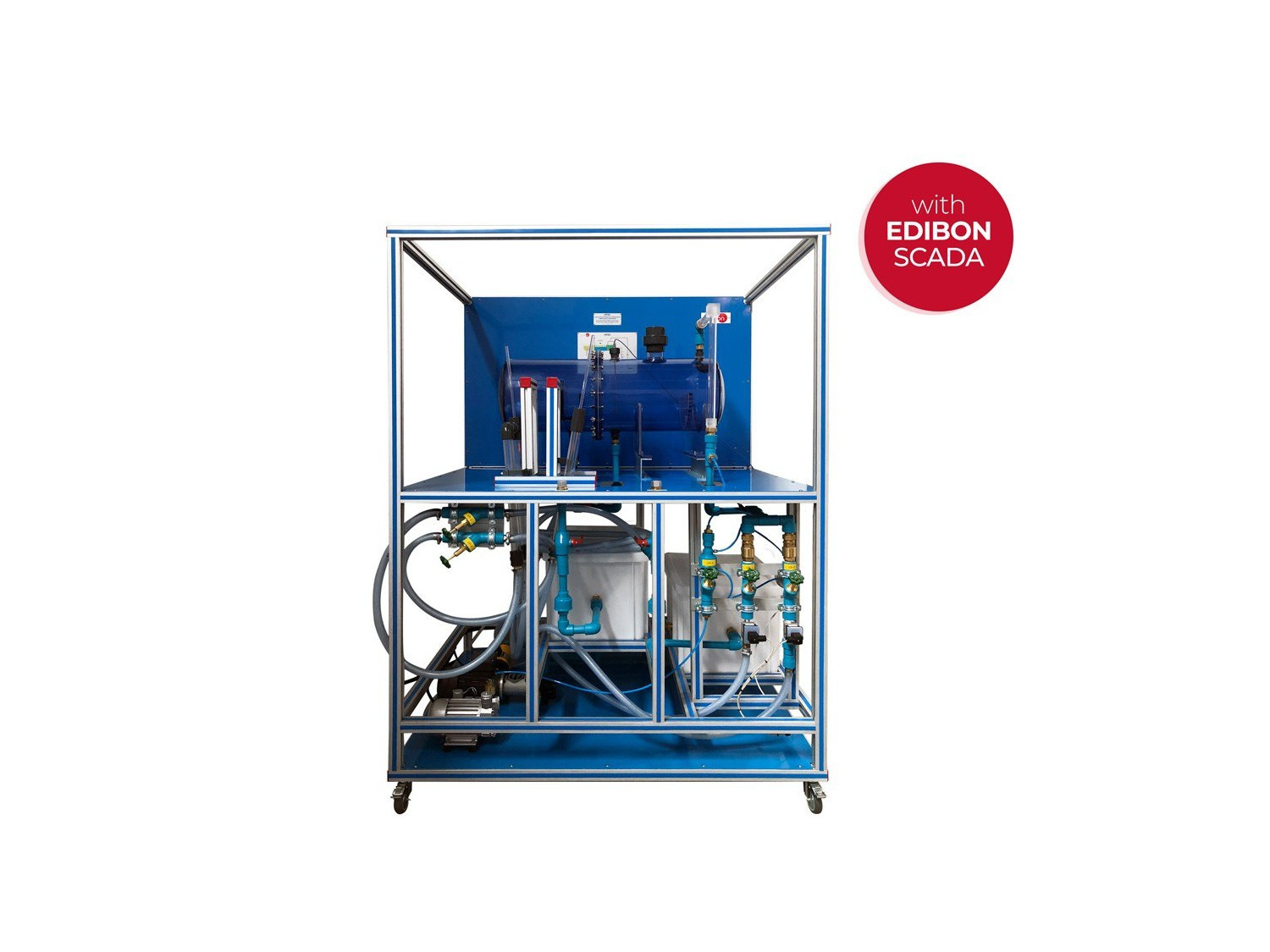

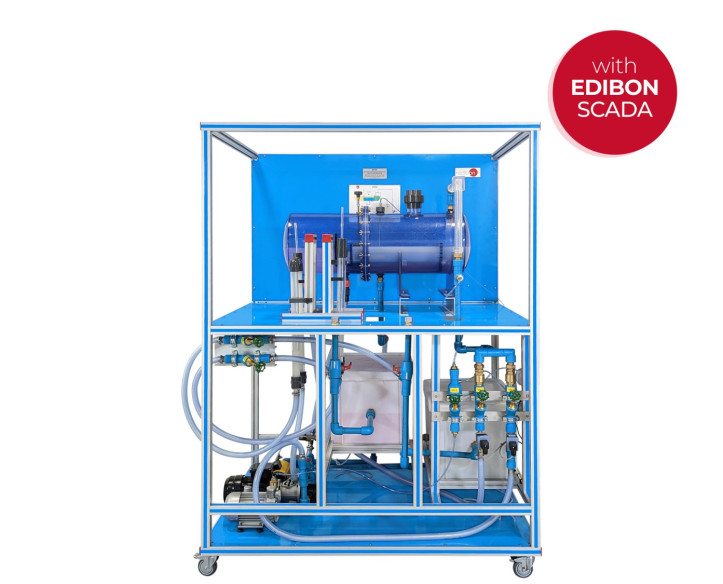

El Separador Horizontal de Tres Fases, Controlado desde Computador (PC), "HTSC", diseñado por EDIBON, es un equipo que permite el estudio de las principales características de la separación por gravedad y el efecto que tienen la viscosidad, el caudal y la diferencia de densidad en esta separación.

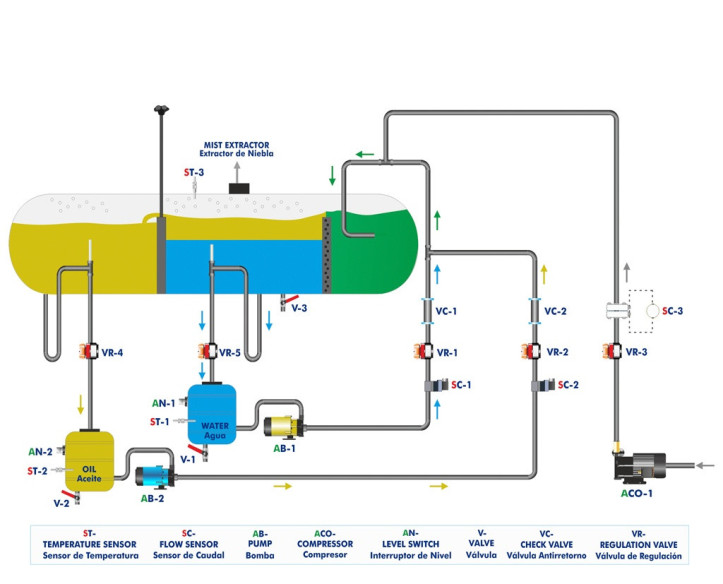

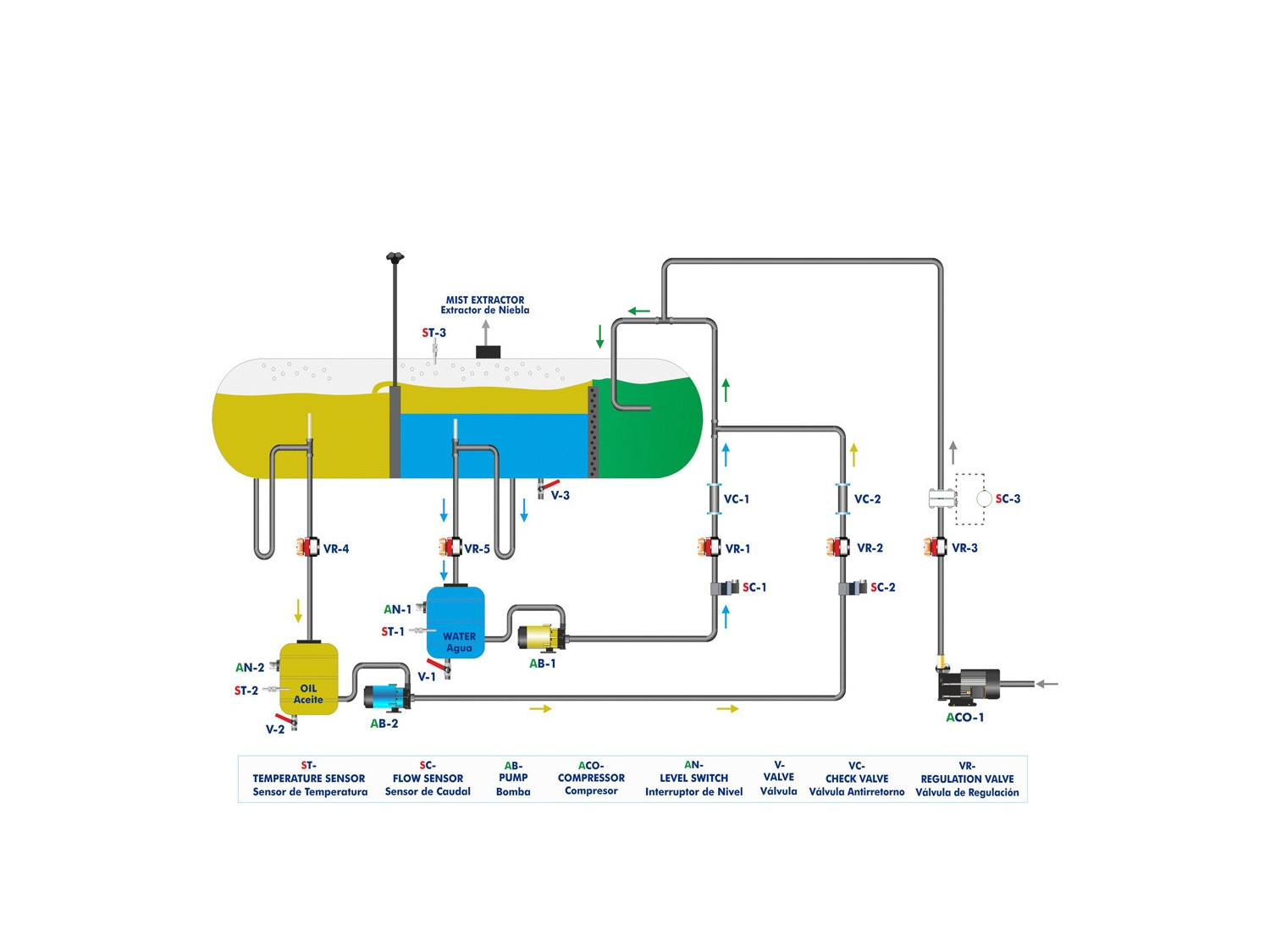

Dos bombas controladas desde computador (PC) impulsan agua y aceite a un punto de mezcla al que también llega una corriente de aire producida por una soplante controlada desde computador (PC).

Se disponen de dos interruptores de nivel, uno en cada depósito de alimentación, para asegurarse del nivel correcto para un buen funcionamiento de las bombas de circulación de los fluidos.

La mezcla de agua, aceite y aire entra en el separador horizontal dirigiéndose hacia su parte esférica para forzar la primera separación.

A continuación se encuentra con el primer elemento coalescente y se inicia la sección de separación secundaria.

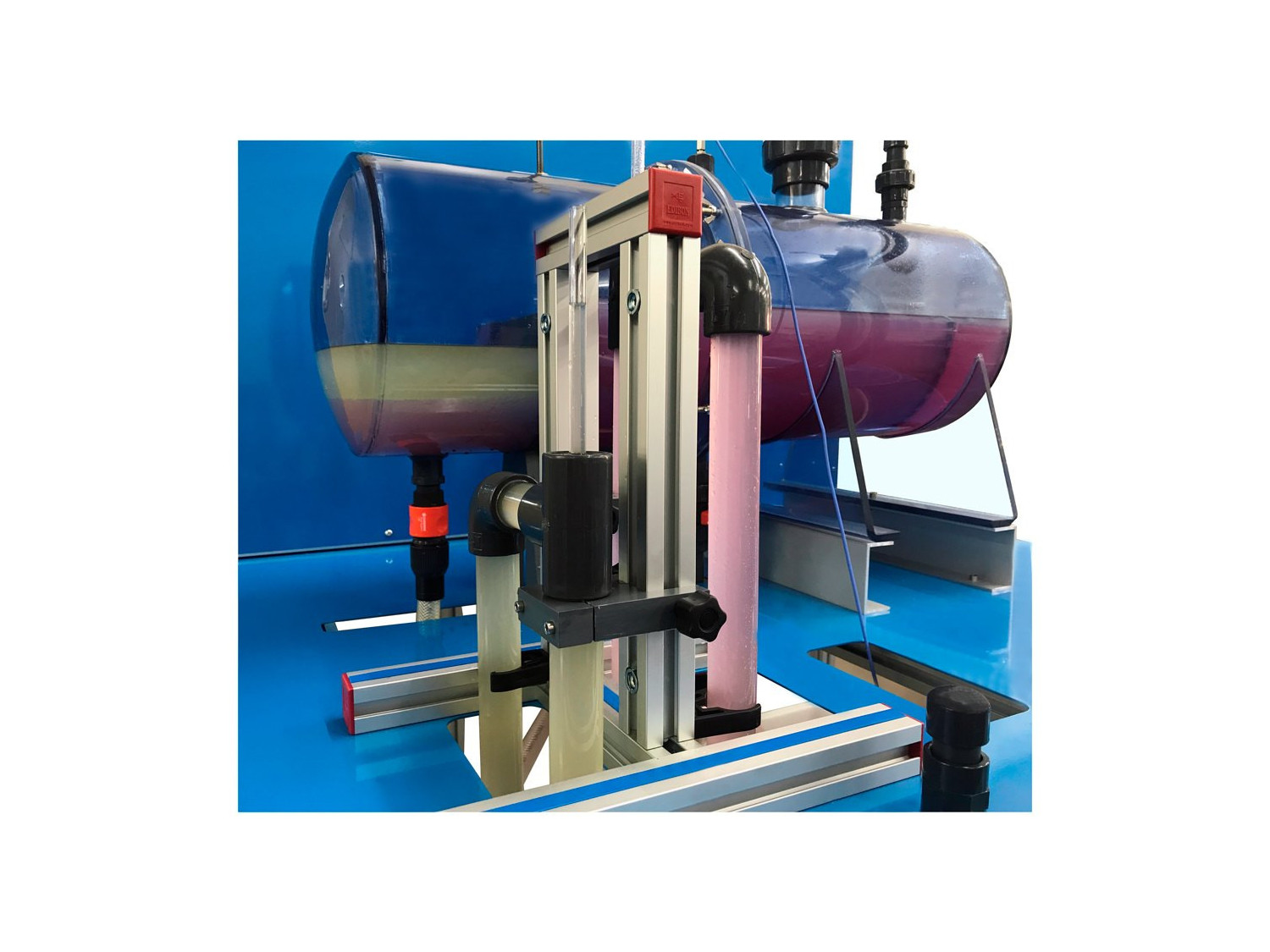

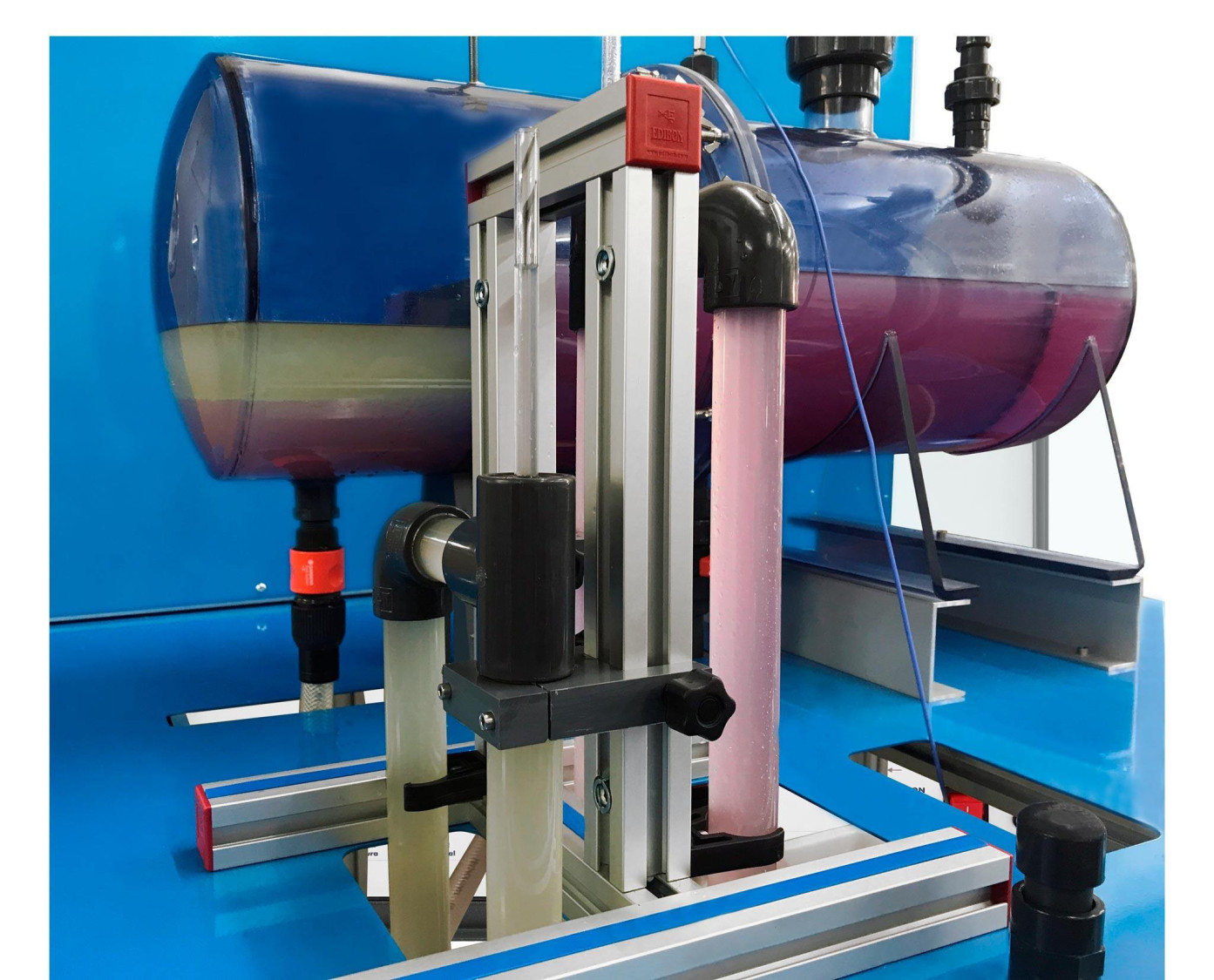

En esta sección se pueden colocar dos configuraciones intercambiables de separadores, una tipo vertedero y otra tipo depósito-vertedero, cuyas alturas en el tanque se pueden ajustar de forma sencilla manualmente.

Aquí se ralentiza la velocidad de los fluidos y se separan por gravedad. El agua comienza a ser la fase más pesada y queda en el fondo mientras que el aceite flota sobre ella y el aire ocupa el espacio disponible en el tanque.

Para la separación del aire se dispone de un extractor de niebla en su parte superior.

Mediante dos salidas tipo rebosaderos se extraen ambas fases separadas agua y aceite, para retornar cada una a su depósito. Tanto los caudales como los niveles en el tanque se pueden controlar.

Mediante tres sensores de temperatura se pueden conocer tanto las temperaturas de entrada del agua y del aceite como la temperatura en el separador.

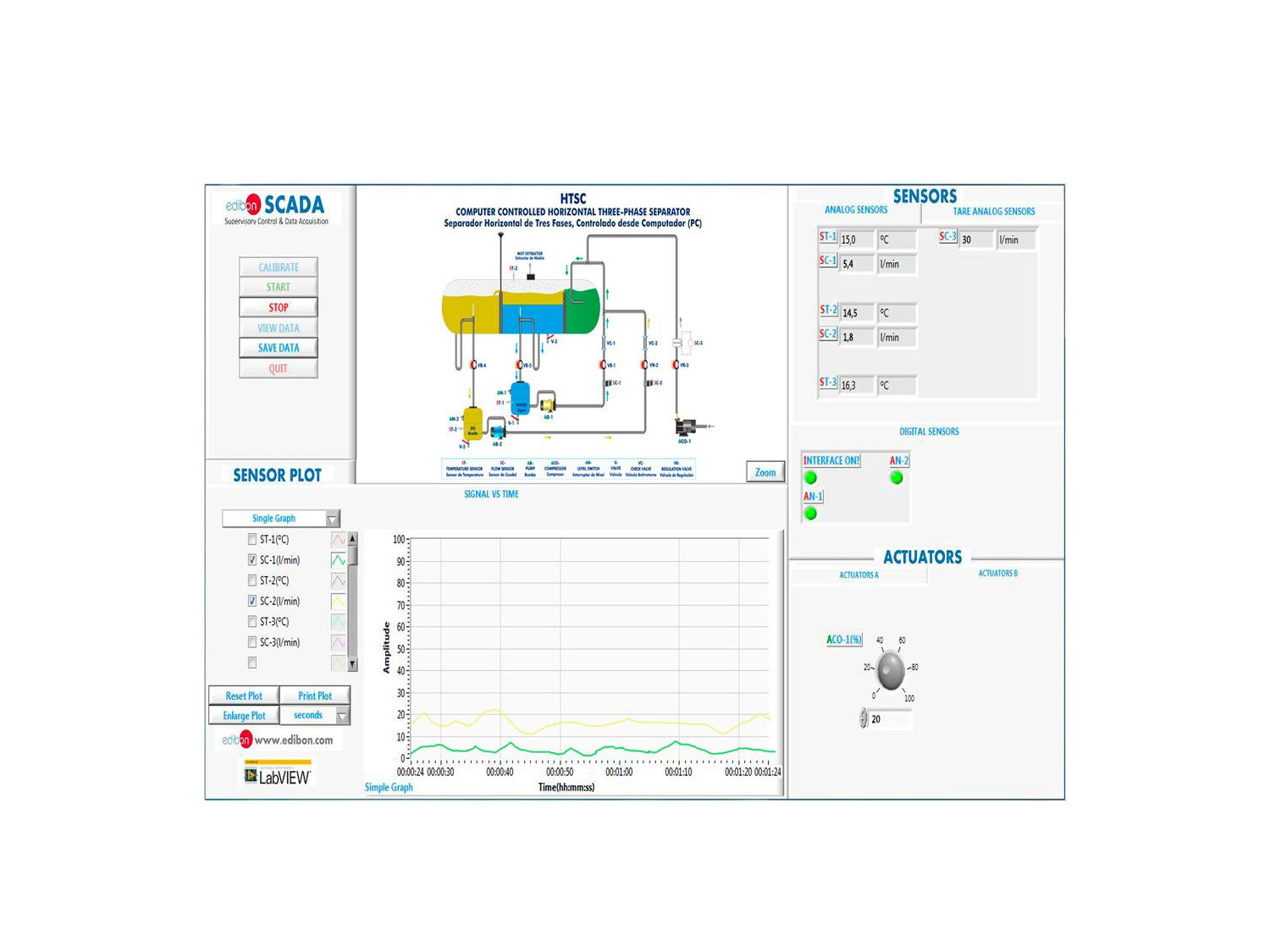

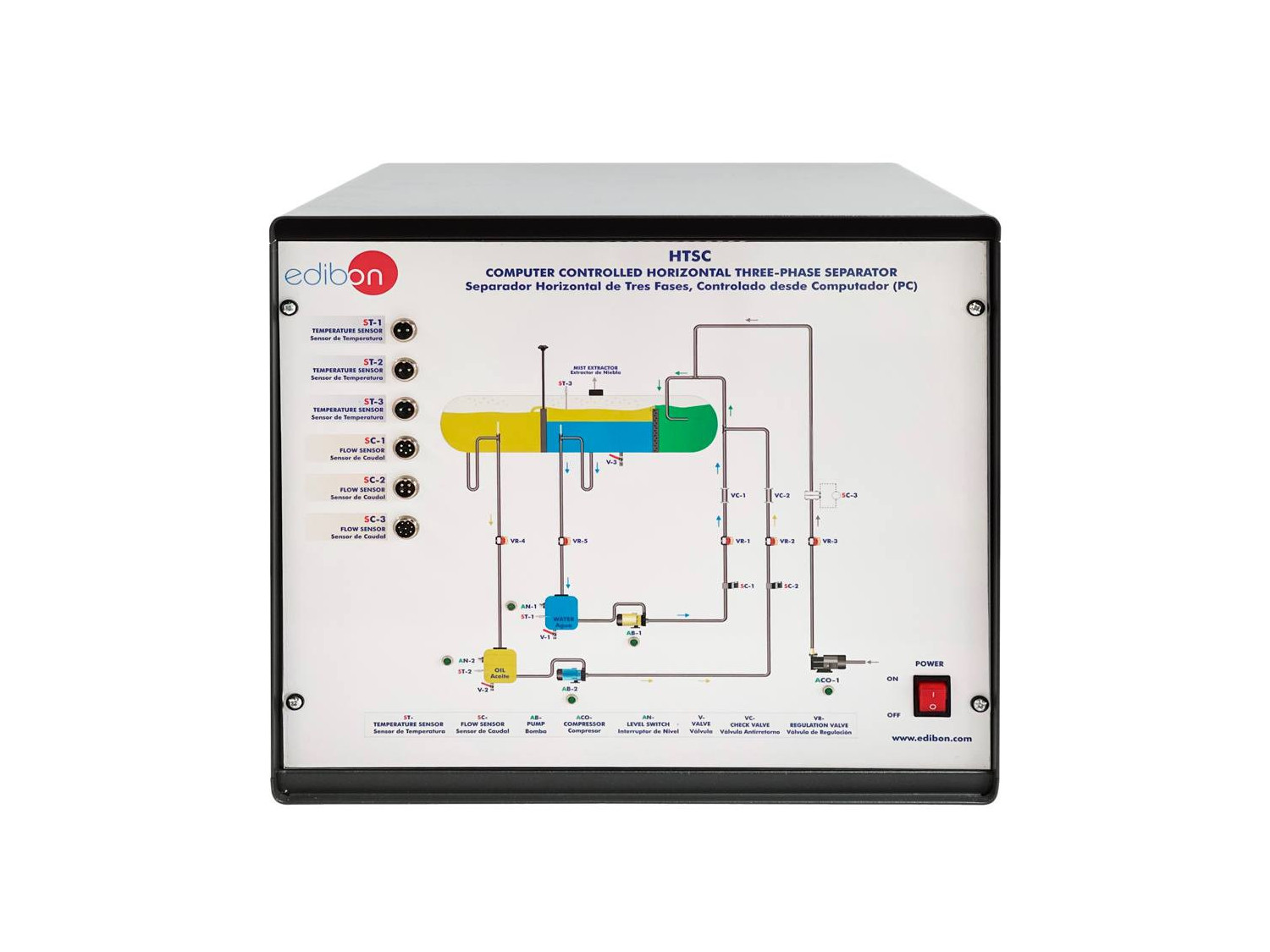

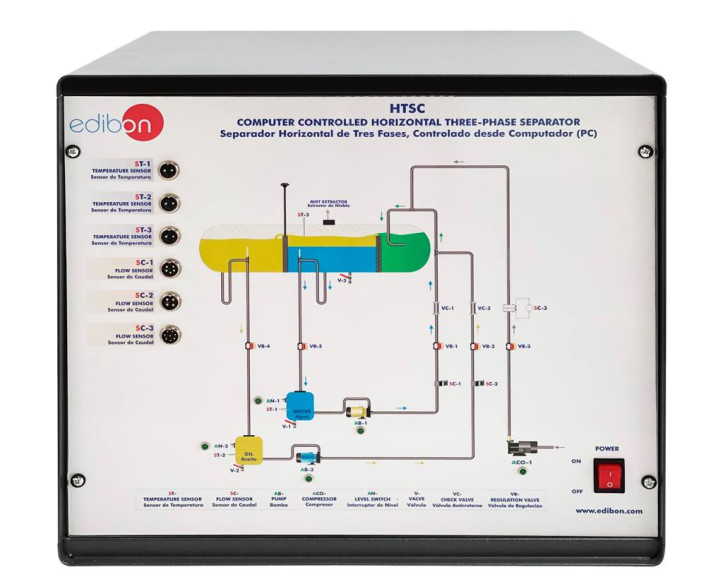

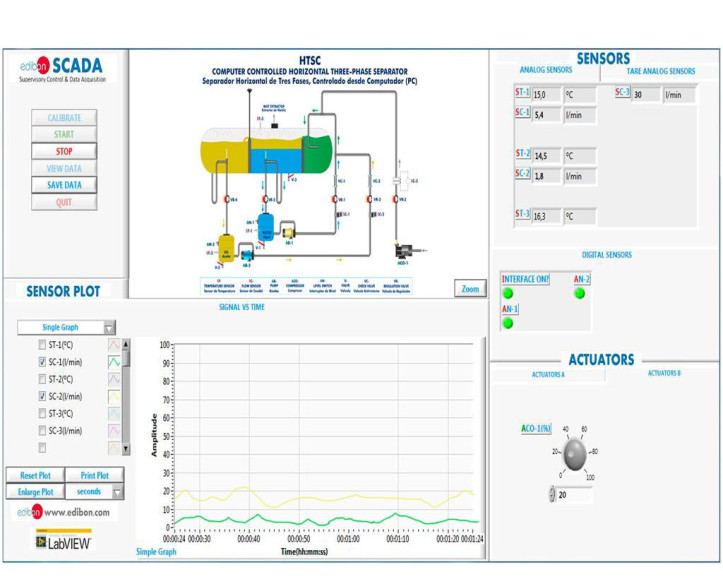

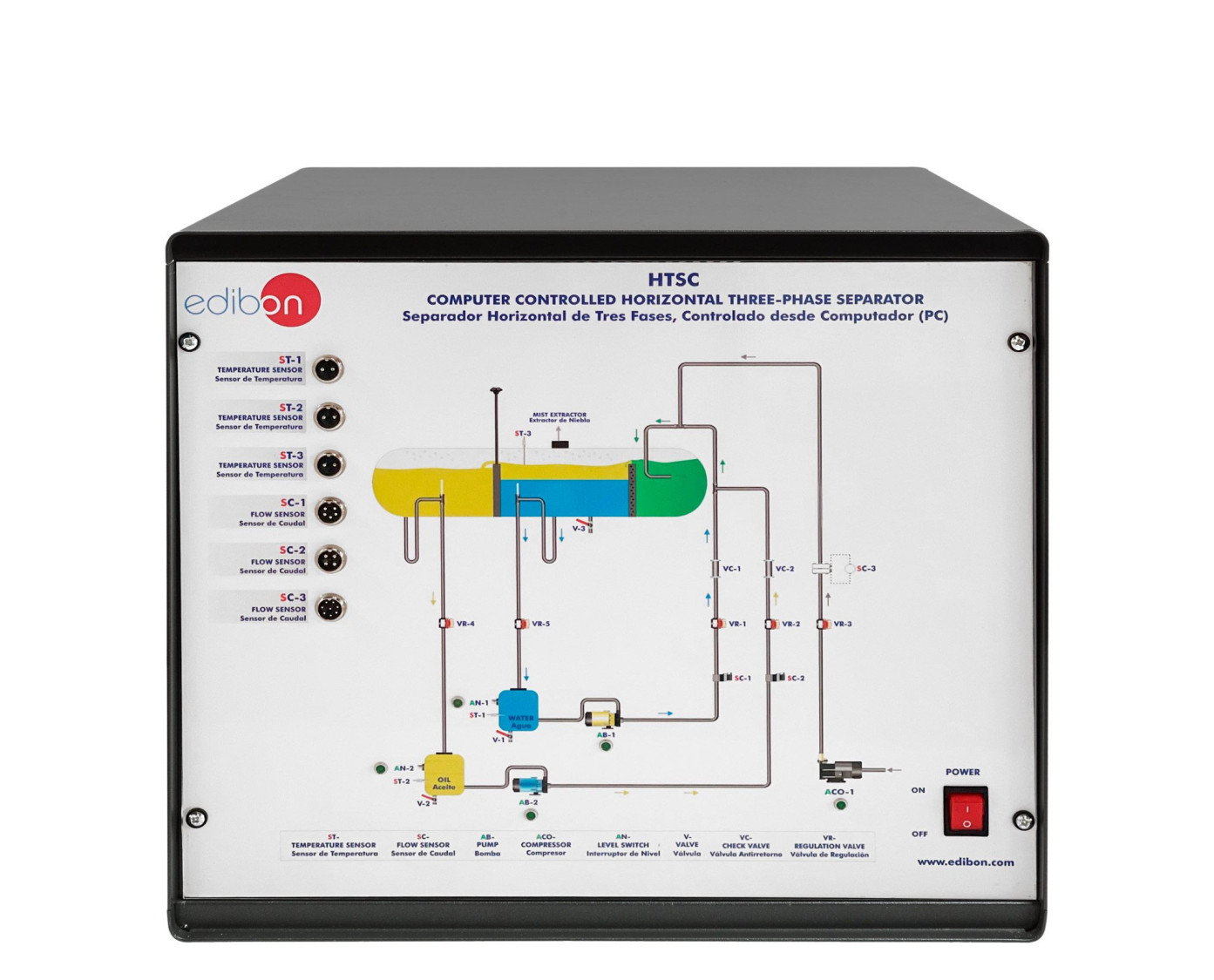

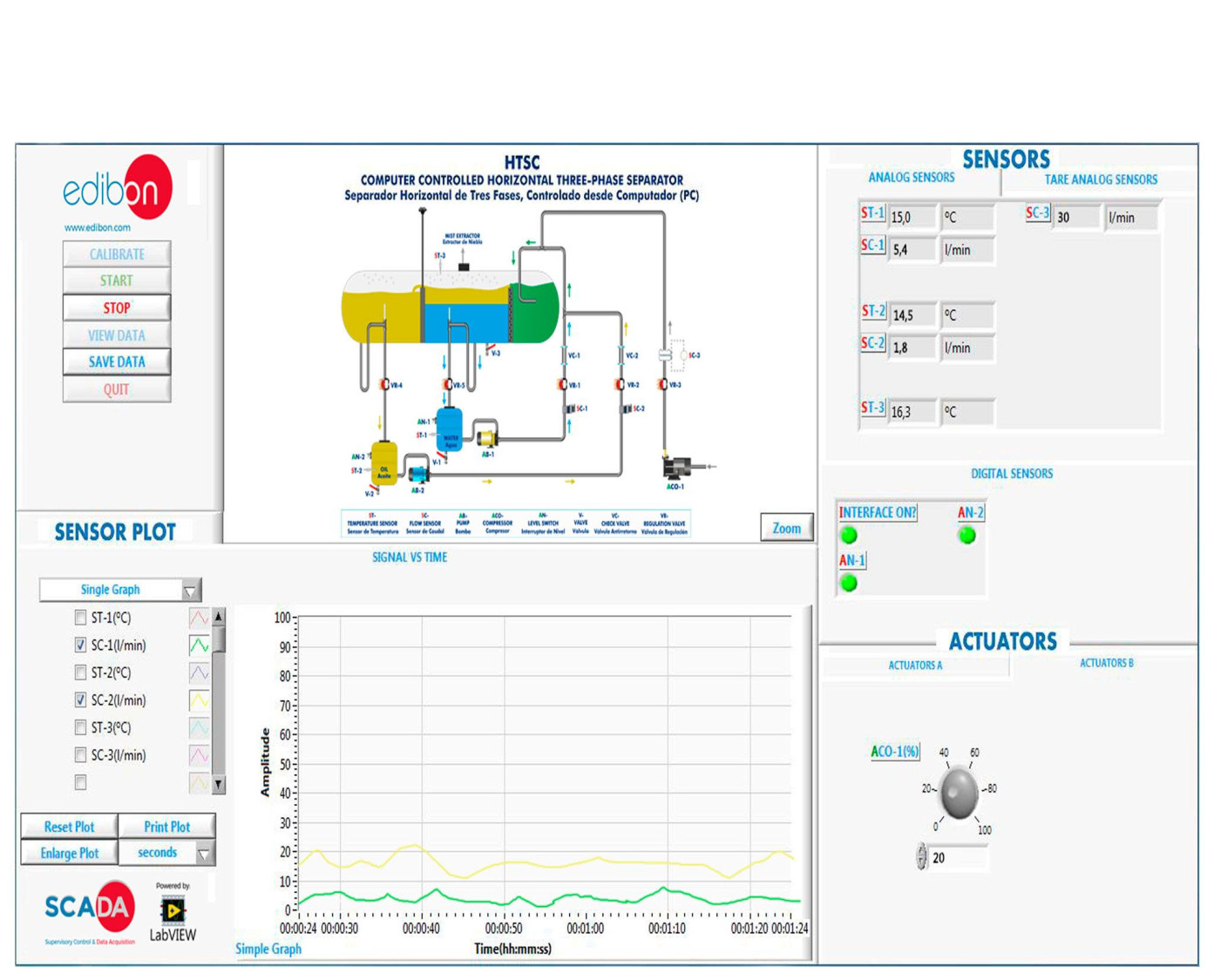

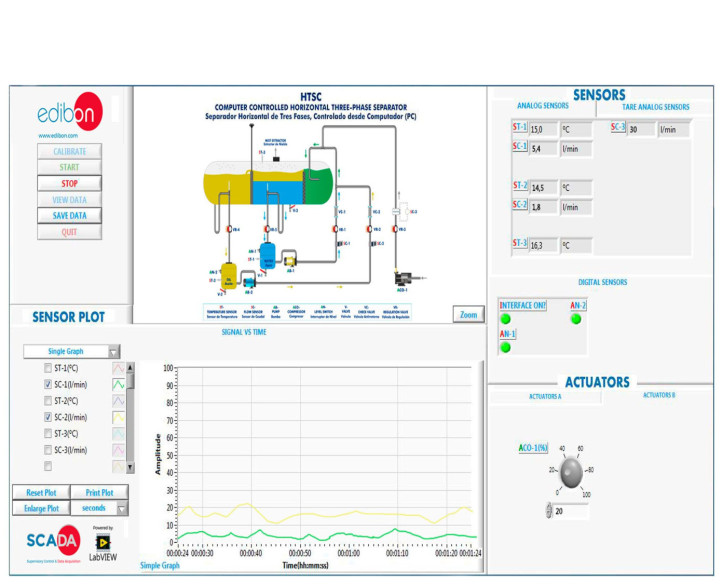

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Análisis de los principios de diseño y los parámetros de control de un Separador Trifásico.
  2. Estudio de la separación de dos líquidos inmiscibles.
  3. Estudio de la influencia de la viscosidad del aceite en la separación.
  4. Estudio de la influencia de los caudales en la separación.
  5. Estudio de la influencia de la diferencia de densidad en la separación.
  6. Estudio de la Influencia en la separación de una variación en el corte de agua.
  7. Estudio de diferentes vertederos separadores.
  8. Estudio de la Influencia en el tiempo de residencia de una variación en el corte de agua.
  9. Estudio de la influencia de la relación agua/aceite en el tiempo de residencia para la separación.
  10. Estudio de la influencia de la separación por gravedad en pequeños incrementos de gravedad específica.
  11. Estudio de la influencia del medio en fase continua en la distribución y tamaño de las gotas.
  12. Estudio de la influencia del caudal en la formación de emulsiones.
  13. Estudio de diferentes emulsiones estables e inestables.
  14. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo HTSC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo HTSC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
