El Depósito de Filtración y Drenaje, "PDFD", ha sido diseñado para la demostración práctica, visualización y estudio experimental del flujo a través de un medio permeable y de corrientes en el subsuelo.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

El Depósito de Filtración y Drenaje, "PDFD", ha sido diseñado para la demostración práctica, visualización y estudio experimental del flujo a través de un medio permeable y de corrientes en el subsuelo.

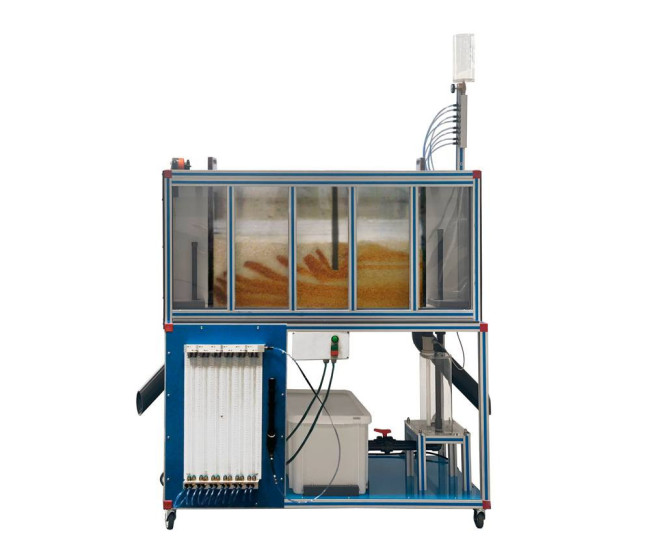

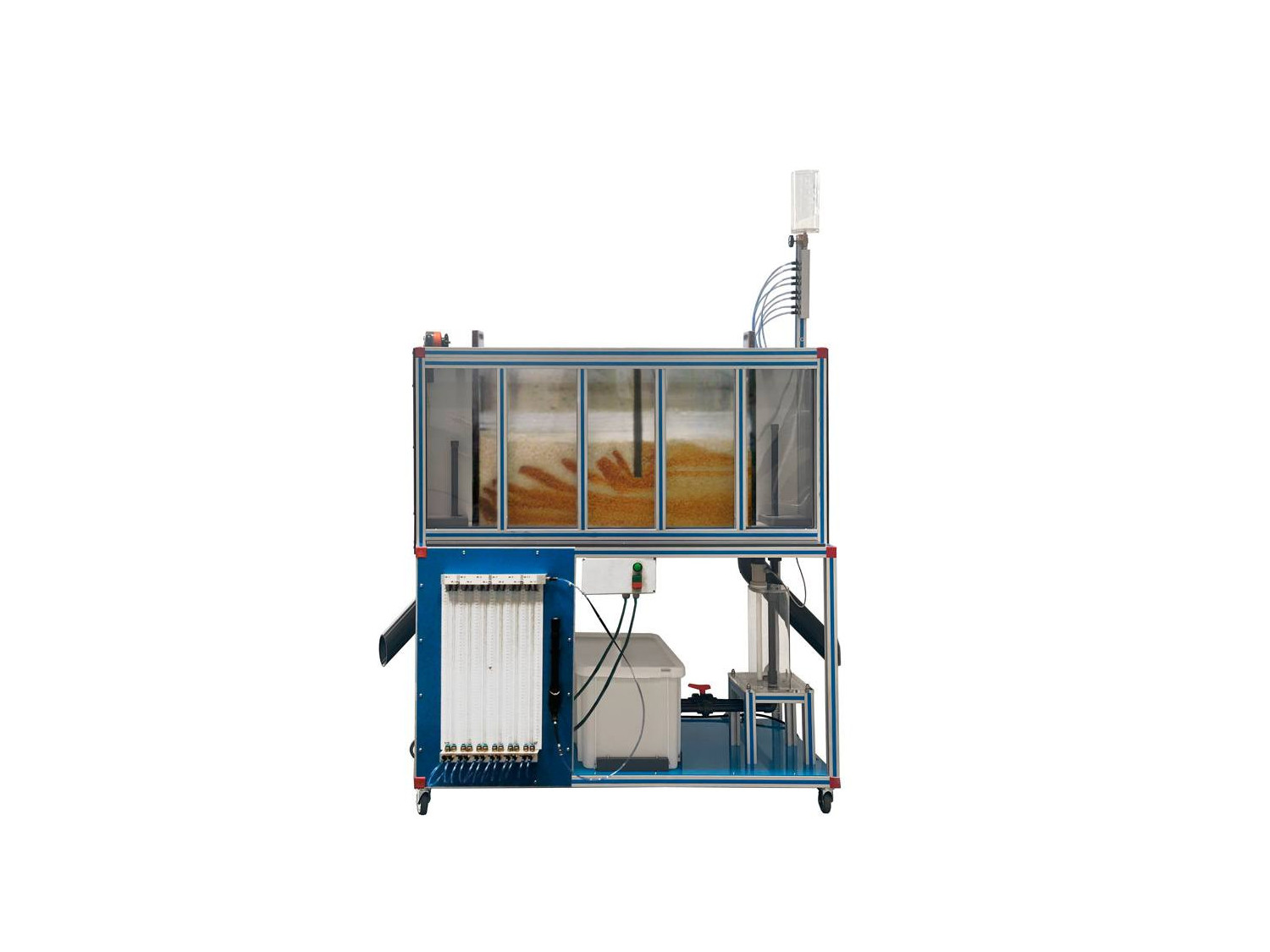

El "PDFD" consta básicamente de un depósito (contenedor de suelos) para depositar la arena o tierra, depósitos de agua inferiores, bomba para el flujo de agua, medidores de presión, sistema de inyección de colorante con varillas de inyección de colorante.

El contenedor de suelos consiste en un depósito rectangular, con pared posterior de aluminio y pared delantera de metacrilato para la visión de las líneas de flujo. Contiene la arena o tierra húmeda que debe recoger o muestrear el alumno.

La distribución de la arena en el depósito debe estar de acuerdo con la configuración del experimento que se desee realizar, para ello se dispone de rebosaderos para poder colocarlos a diferentes alturas, y subiendo o bajando los tubos.

Los tubos de salida de los rebosaderos facilitan la caída del agua al depósito que dispone de un interruptor de nivel y una llave para dar salida a los depósitos de agua inferiores. El flujo de agua se puede medir.

Se incluye un conjunto de modelos típicos: una tabla estanco, dos compuertas mayadas y un accesorio móvil para medidas de presión, para ensayos de medidas de caídas de presión, ensayos de capa freática, presa de tierra, etc.

Para comprobar las líneas de flujo, se dispone de un sistema de inyección de tinta/colorante. Este sistema consta de un depósito de colorante y unas agujas de inyección por donde fluye el líquido, y que se insertan en la arena/tierra en el depósito, cerca de la pared de metacrilato para su visualización.

EJERCICIOS Y PRÁCTICAS GUIADAS

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Construcción de redes de flujo.
  2. Visualización de líneas de flujo.
  3. Verificación de la Ley de Darcy.
  4. Comparación entre resultados experimentales y predicciones analíticas.
  5. Determinación de niveles de filtración.
  6. Filtración a través de una presa de tierra.
  7. Filtración por debajo de tablas estanco.
  8. Control de filtración a través de suelos permeables por drenaje del subsuelo.
  9. Reducción del empuje de flotación y lateral por medio de drenajes.
  10. Distribución del empuje de flotación en estructuras hidráulicas.
  11. Formación y comportamiento de "arenas movedizas".
  12. Drenaje de una excavación mediante pozos.
  13. Estabilidad de una presa de tierra.
  14. Comparación de permeabilidad según el tamaño de grano.
  15. Tabla estanco:
  • Estudio de la permeabilidad del suelo.
  • Ver sus líneas de flujo.
  • Cálculo de las líneas equipotenciales.
  • Distribución de las presiones.
  1. Permeabilidad de capa freática:
  • Estudio de la permeabilidad del suelo.
  • Ver sus líneas de flujo.
  • Cálculo de las líneas equipotenciales.
  • Medida de la velocidad de infiltración.
  • Verificación de la Ley de Darcy.
  1. Flujo a través de una presa de tierra:
  • Estudio de la permeabilidad del suelo.
  • Ver sus líneas de flujo.
  • Cálculo de las líneas equipotenciales.
  • Distribución de las presiones.
  • Efectos de la inclinación de capa.
