TFUC Equipo de Filtración Continua y Discontinua, Controlado desde Computador (PC)

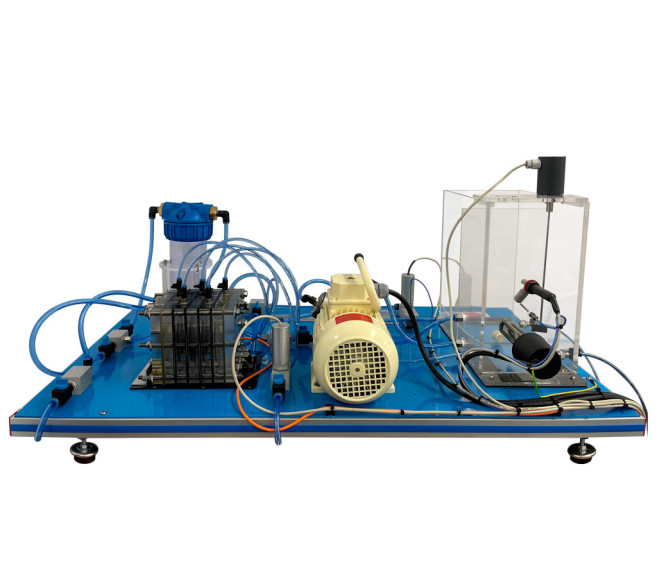

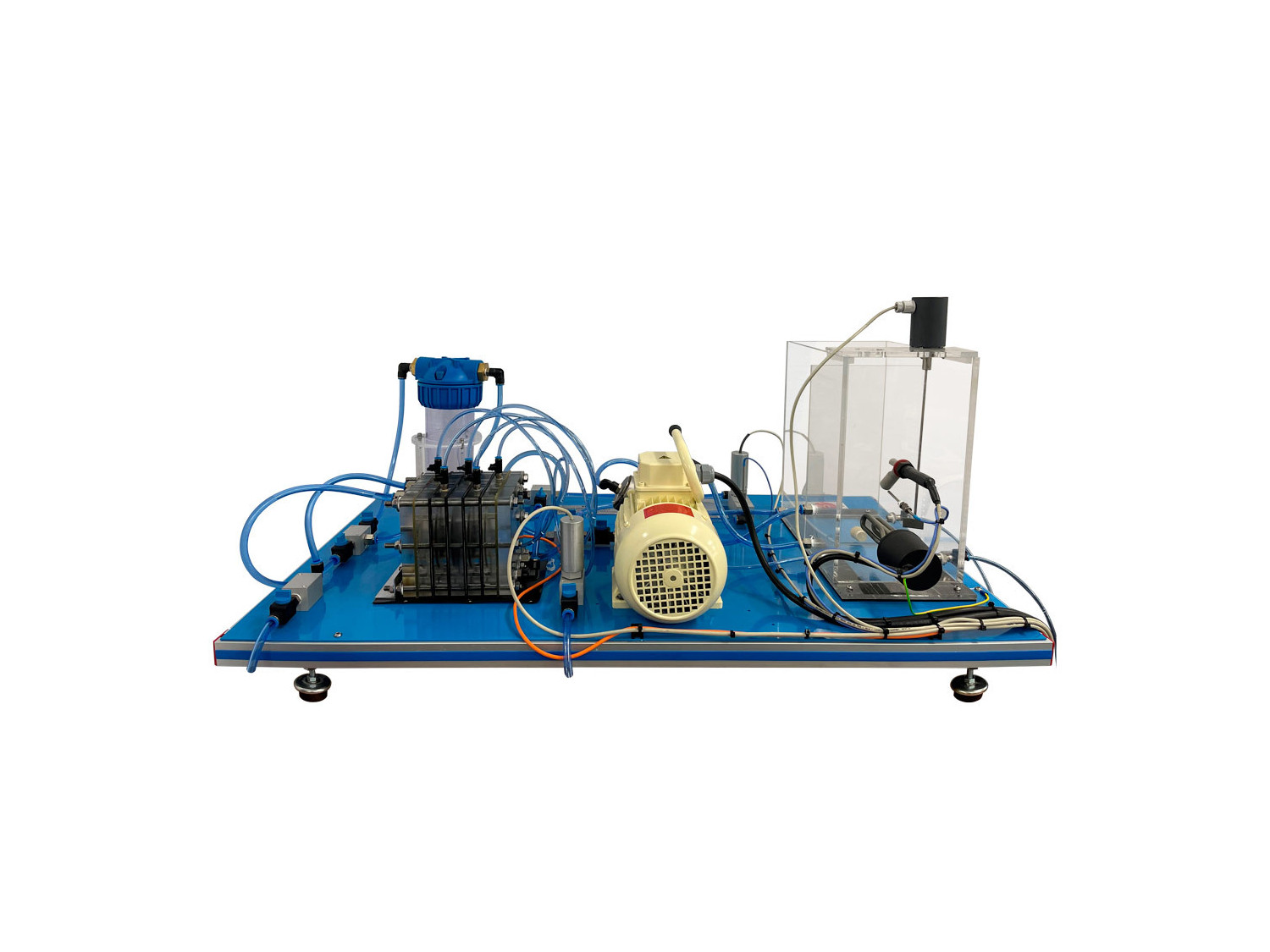

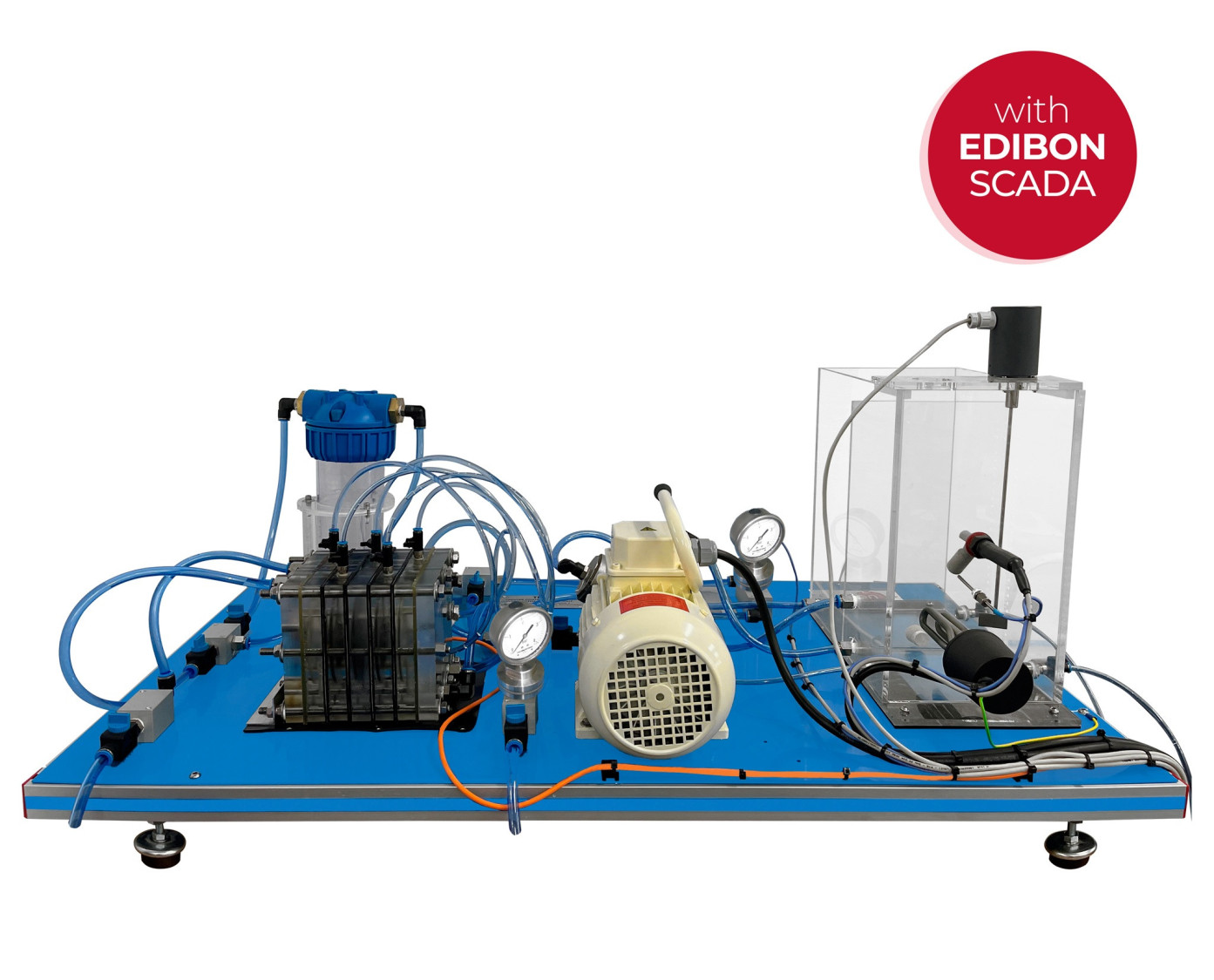

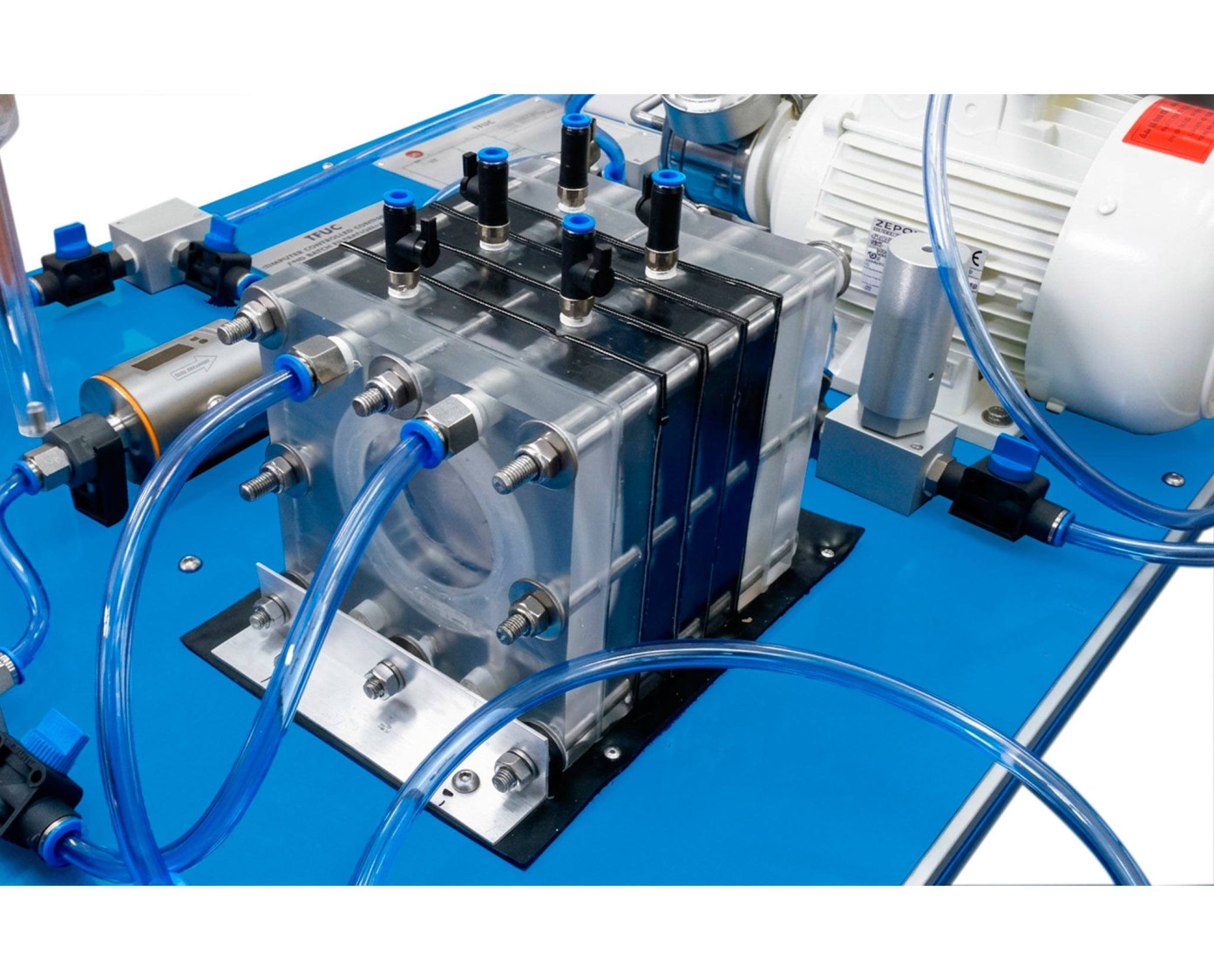

El Equipo de Filtración Continua y Discontinua, Controlado desde Computador (PC), "TFUC", ha sido diseñado por EDIBON para estudiar el proceso de filtración con dos tipos de filtro diferentes. Por un lado, un filtro de placas verticales compuesto por placas de nylon de 5 micras de diámetro, que nos permitirá filtrar una suspensión de CaCO₃ de concentración conocida. Por otro lado, un filtro de cartucho, más adecuado para filtraciones continuas de materiales de un mayor tamaño, permitirá filtrar y "limpiar" una muestra de agua con pequeños trozos de papel.

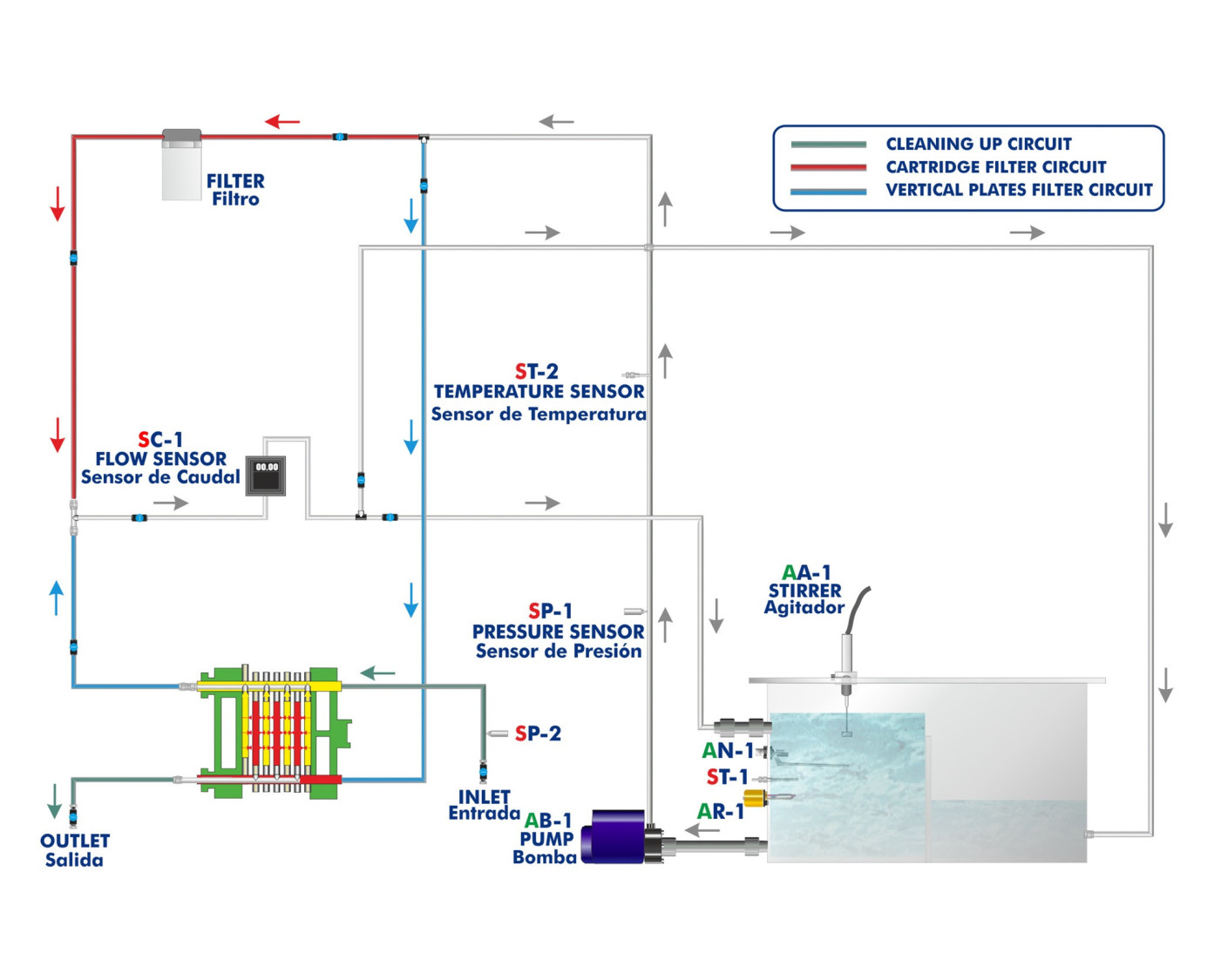

Para poder llevar a cabo los experimentos, la mezcla se toma de un depósito mediante una bomba centrífuga controlada desde computador, y se enviará a un filtro o al otro en función de la posición de las válvulas. Un agitador movido por un motor permitirá uniformizar la muestra en el interior del depósito.

En su camino, la mezcla atraviesa dos sensores de presión y un sensor de caudal, que nos ayudará a determinar el caudal a través del circuito. La temperatura inicial de la muestra puede ser controlada mediante una resistencia de calentamiento y un sensor de temperatura (Control PID), el cual nos proporcionará el valor de la temperatura en cada instante.

El equipo permite el trabajo de dos formas: el producto ya filtrado puede enviarse al depósito inicial para ser nuevamente filtrado o puede ser enviado a un "depósito de producto" para ser analizado tras una pasada por los filtros. Además, el equipo puede ser operado tanto a caudal constante como a presión constante.

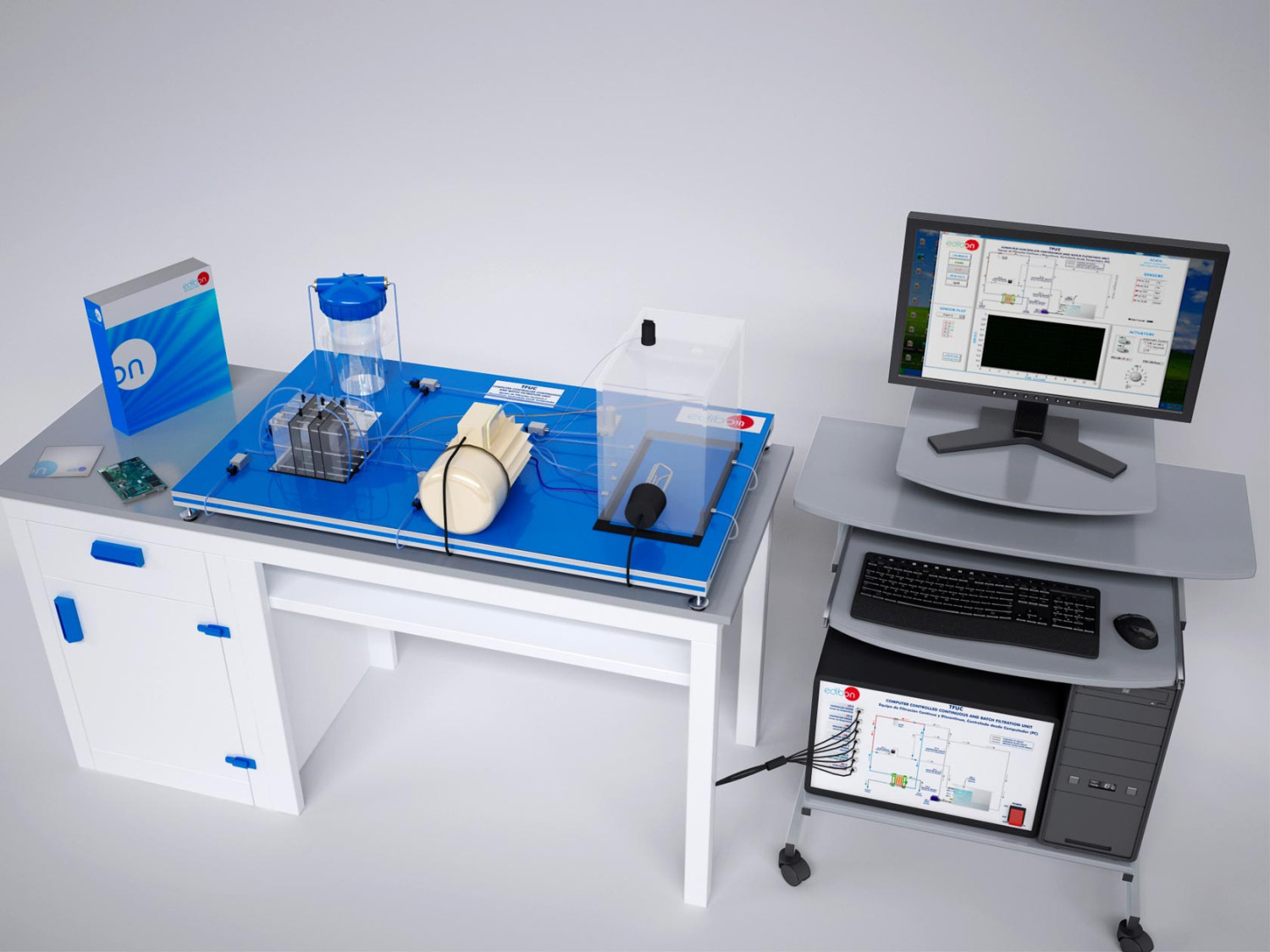

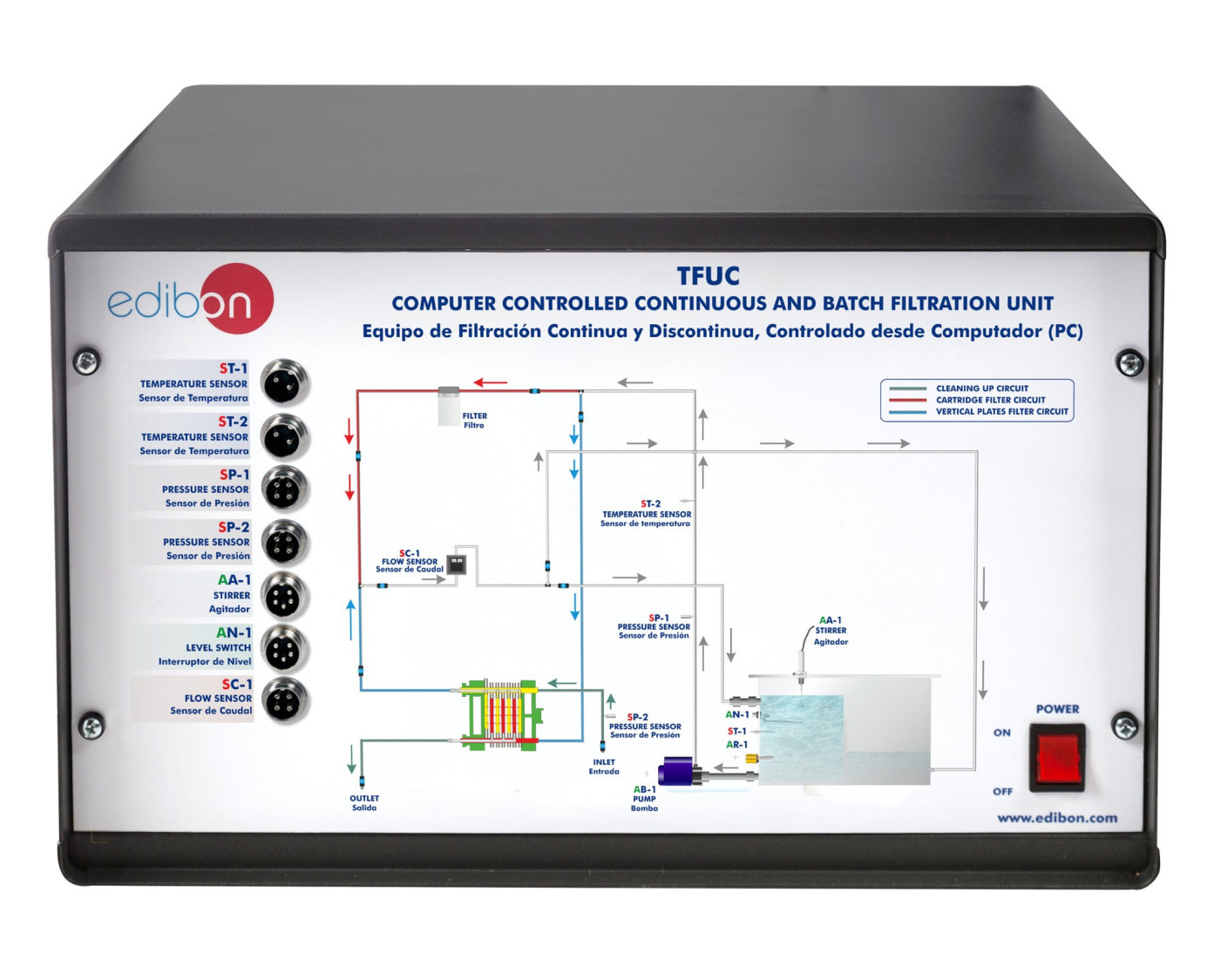

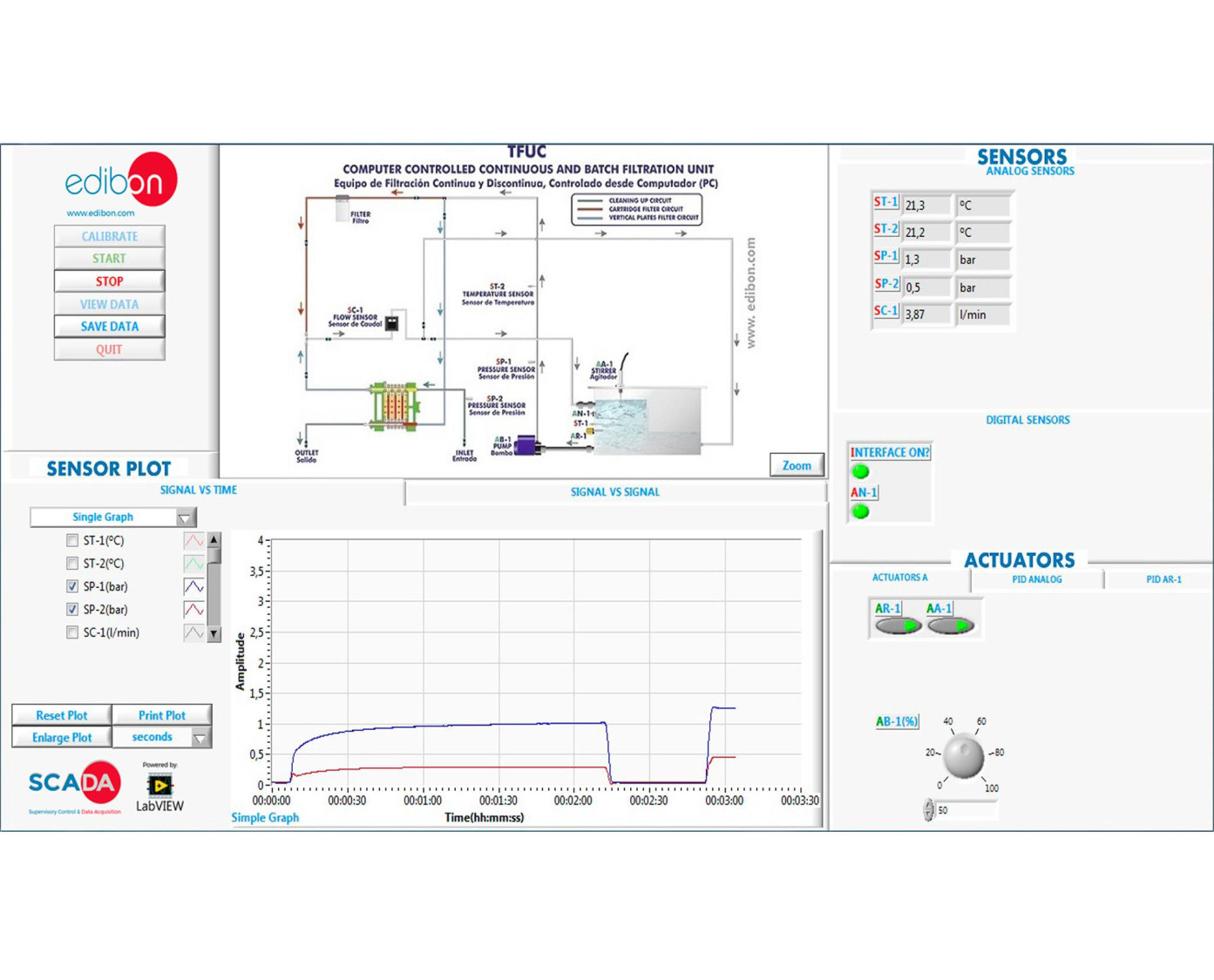

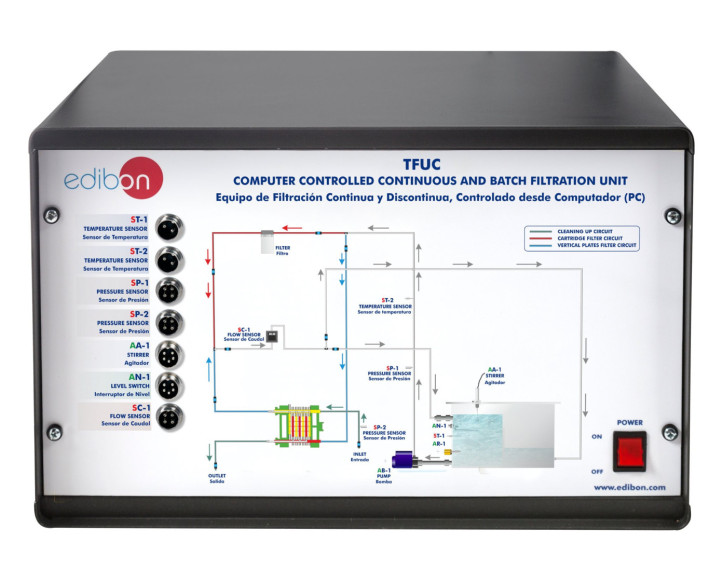

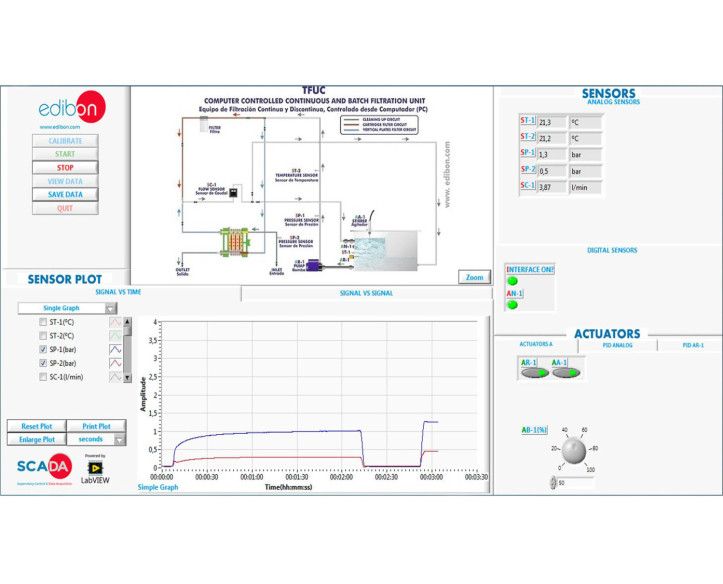

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
