El Depósito de Filtración y Drenaje, Controlado desde Computador (PC), "PDFDC", ha sido diseñado para la demostración práctica, visualización y estudio experimental del flujo a través de un medio permeable y de corrientes en el subsuelo.

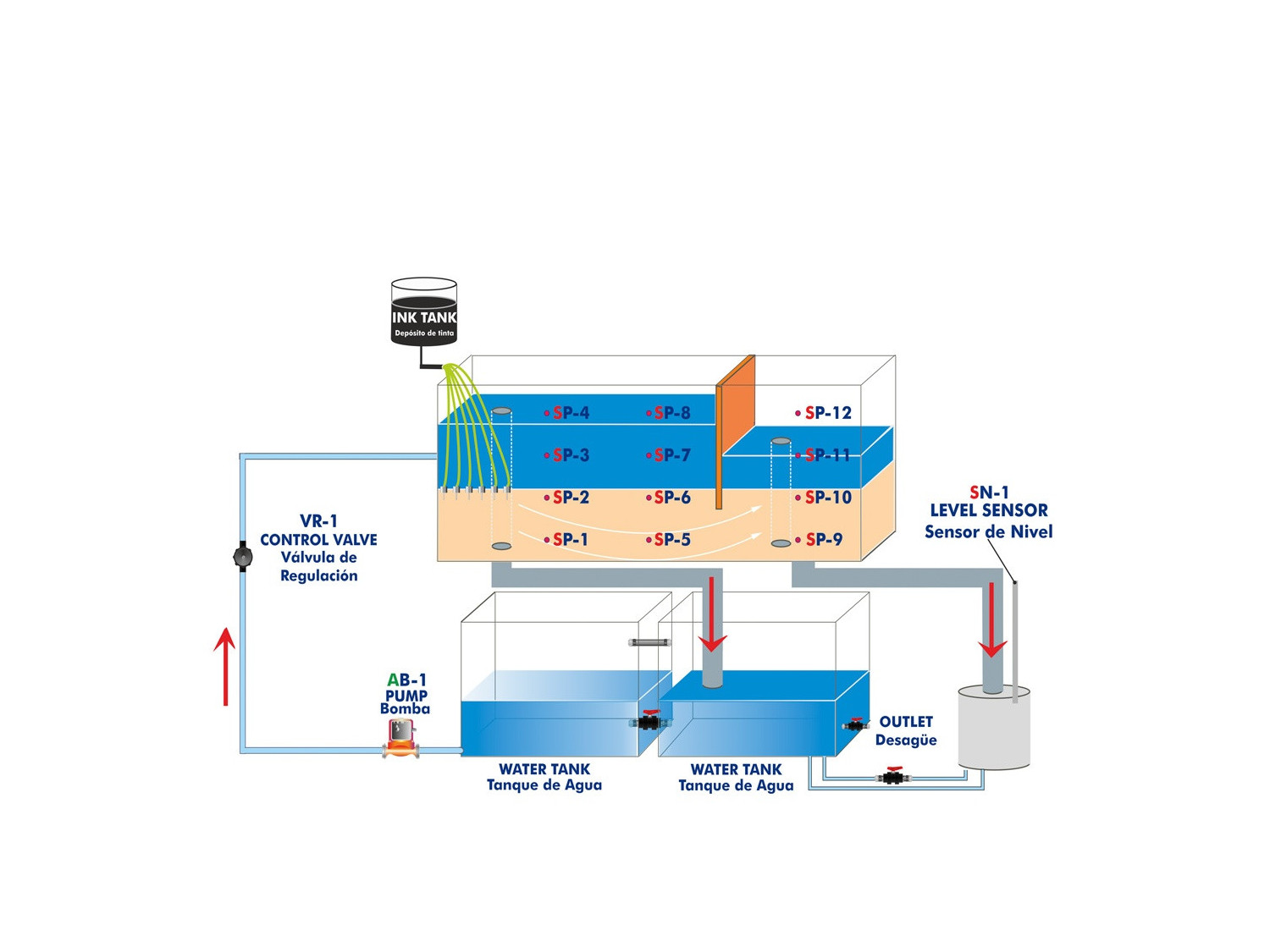

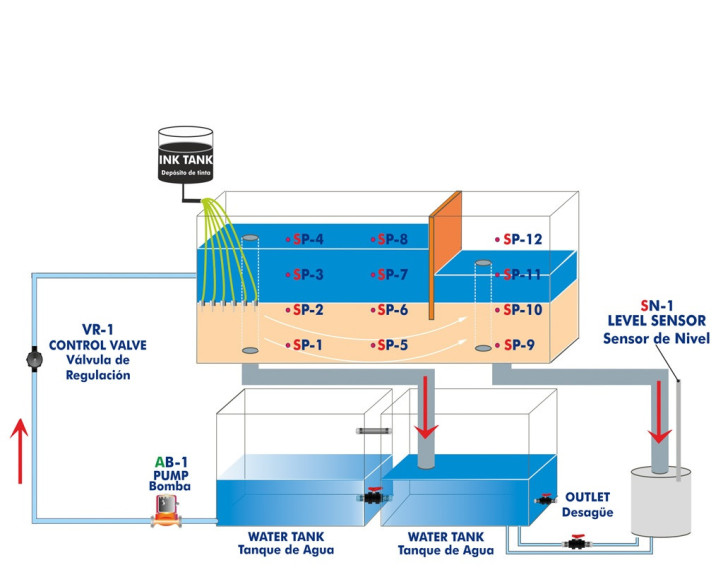

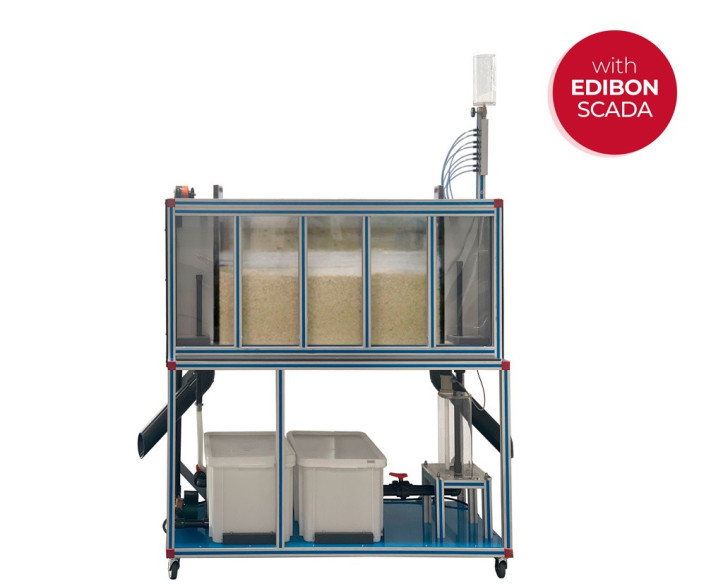

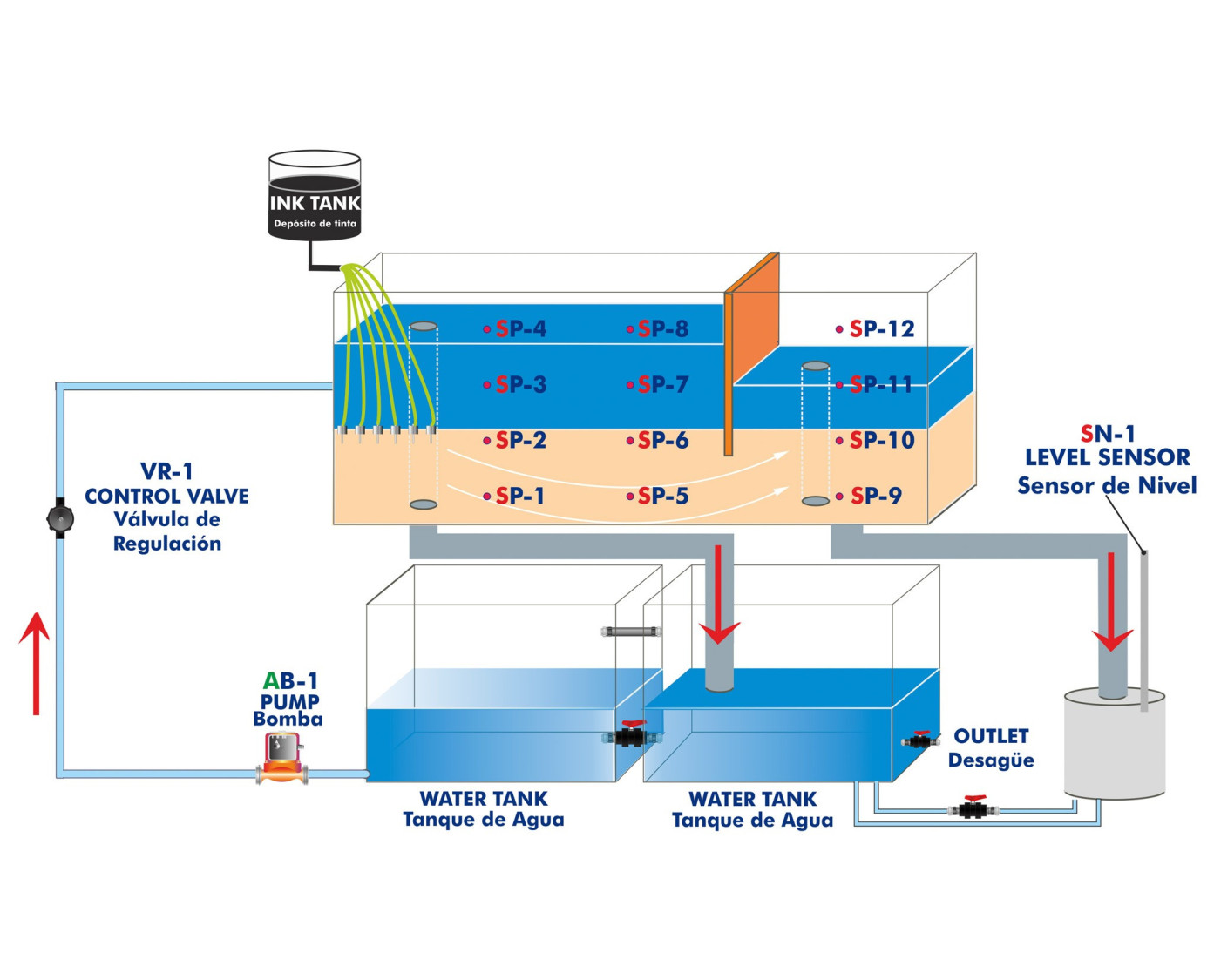

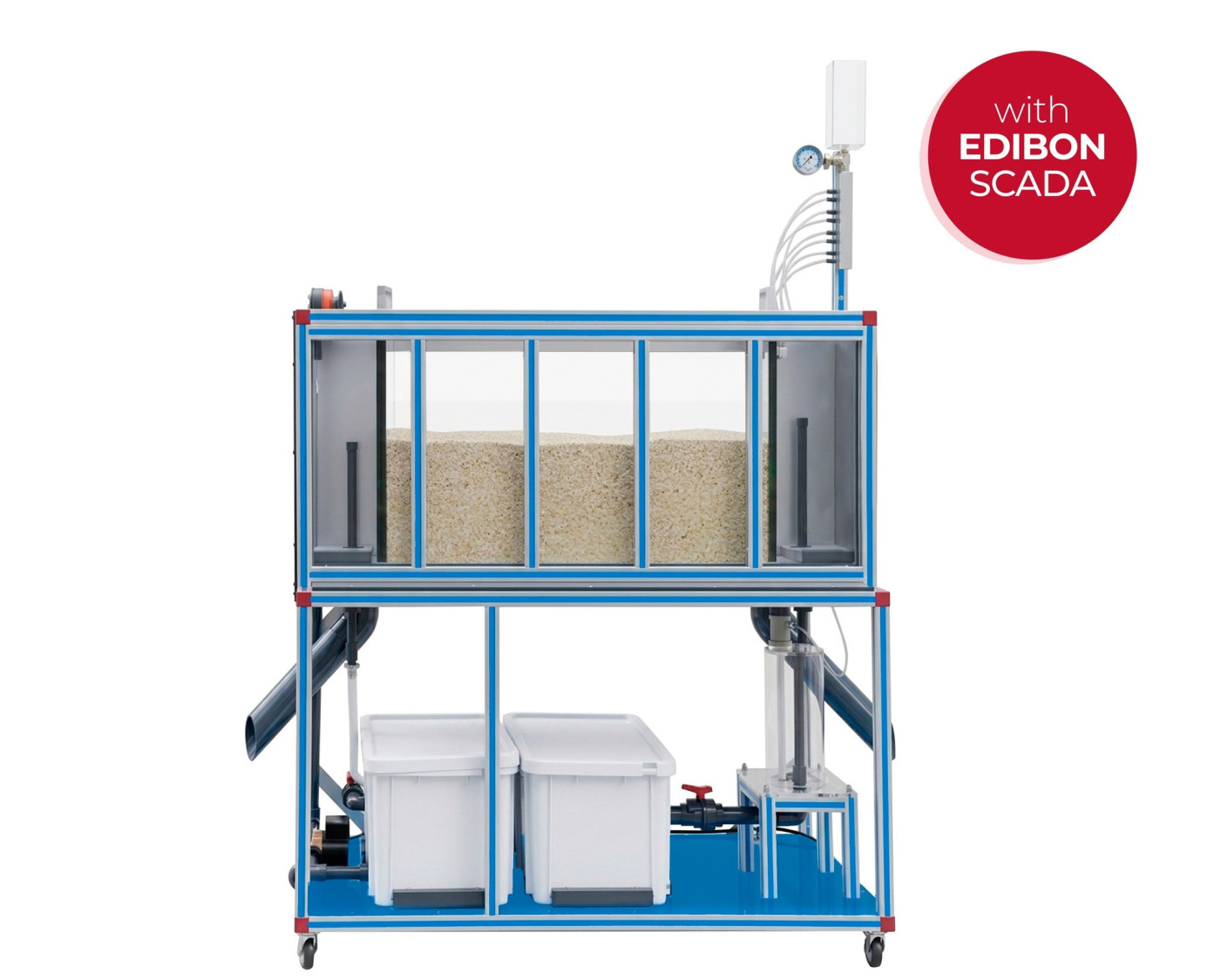

El "PDFDC" consta básicamente de un depósito (contenedor de suelos) para depositar la arena o tierra, depósitos de agua inferiores, bomba para el flujo de agua, sensores de presión, sistema de inyección de colorante con varillas de inyección de colorante.
El contenedor de suelos consiste en un depósito rectangular, con pared posterior de aluminio y pared delantera de metacrilato para la visión de las líneas de flujo. Contiene la arena o tierra húmeda que debe recoger o muestrear el alumno.
La distribución de la arena en el depósito debe estar de acuerdo con la configuración del experimento que se desee realizar, para ello se dispone de rebosaderos para poder colocarlos a diferentes alturas, y subiendo o bajando los tubos.
Los tubos de salida de los rebosaderos facilitan la caída del agua al depósito que dispone de un sensor de nivel y una llave para dar salida a los depósitos inferiores de agua. El flujo de agua se puede medir.
Se incluye un conjunto de modelos típicos: una tabla estanco, dos compuertas mayadas y un accesorio móvil para medidas de presión, para ensayos de medidas de caídas de presión, ensayos de capa freatica, presa de tierra, etc.

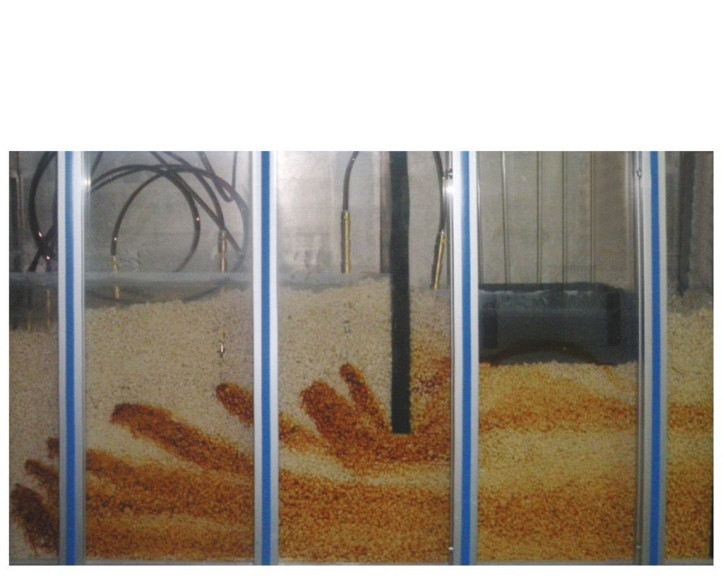

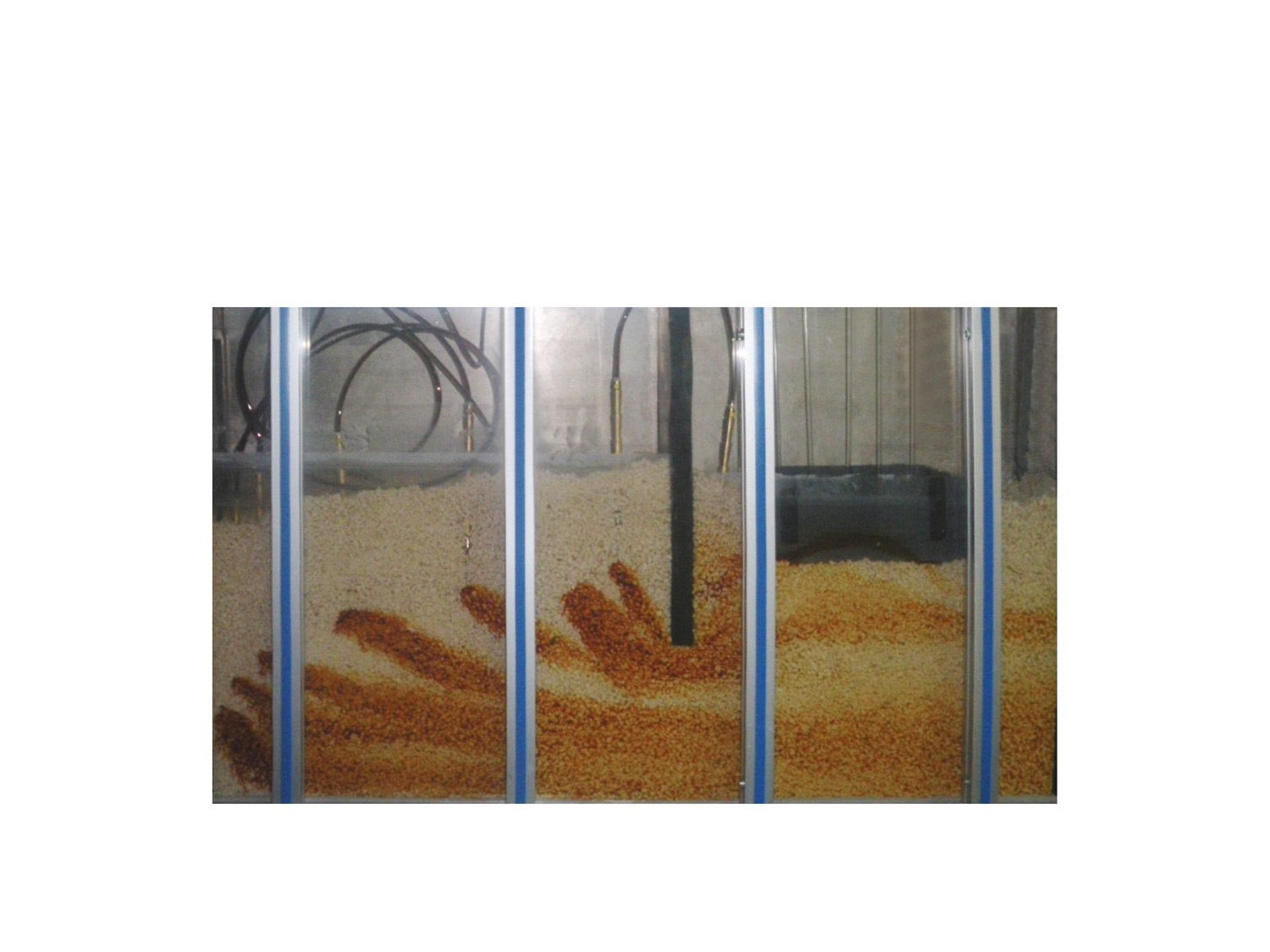

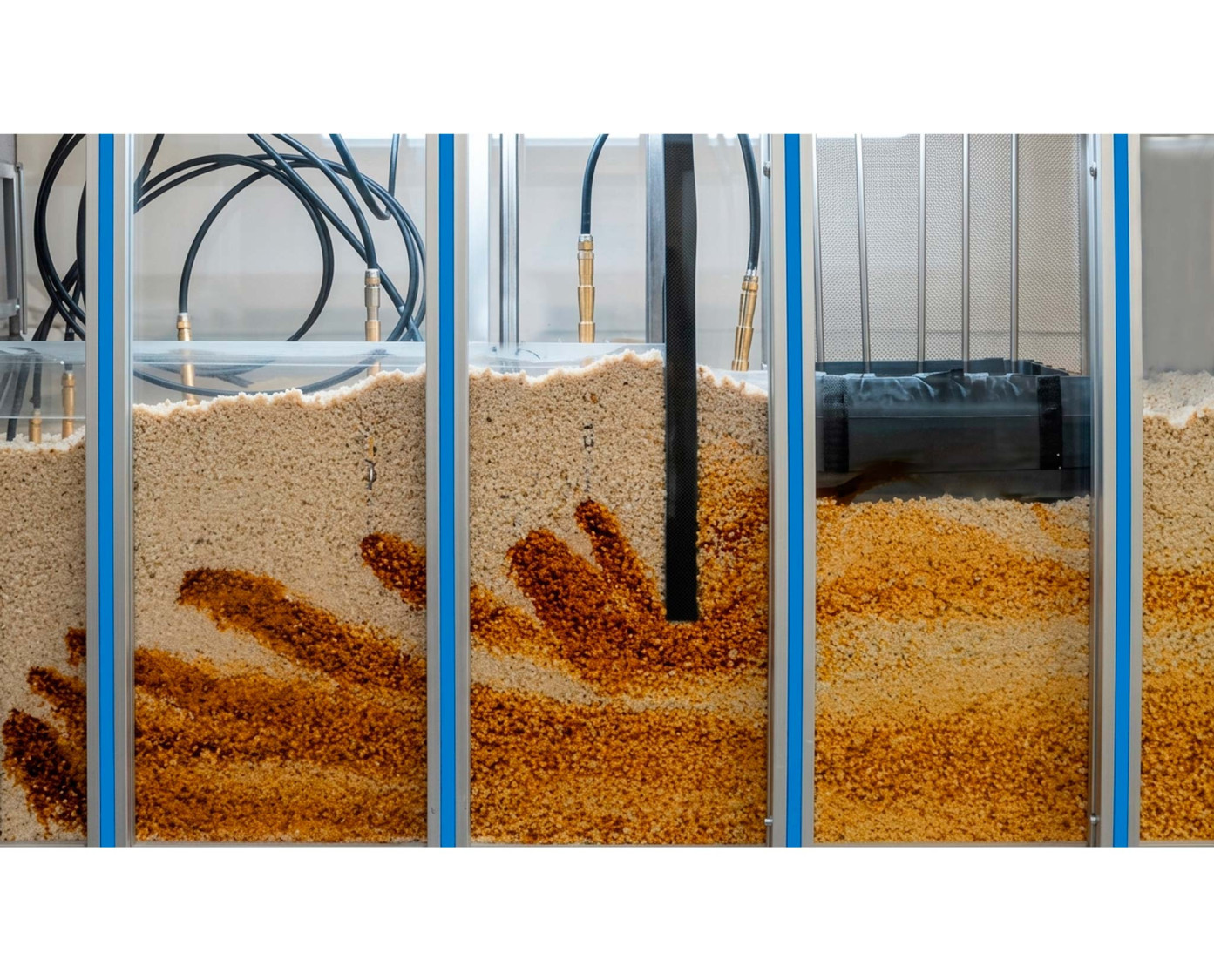

Para comprobar las líneas de flujo, se dispone de un sistema de inyección de tinta/colorante. Este sistema consta de un depósito de colorante y unas agujas de inyección por donde fluye el líquido, y que se insertan en la arena/tierra en el depósito, cerca de la pared de metacrilato para su visualización.

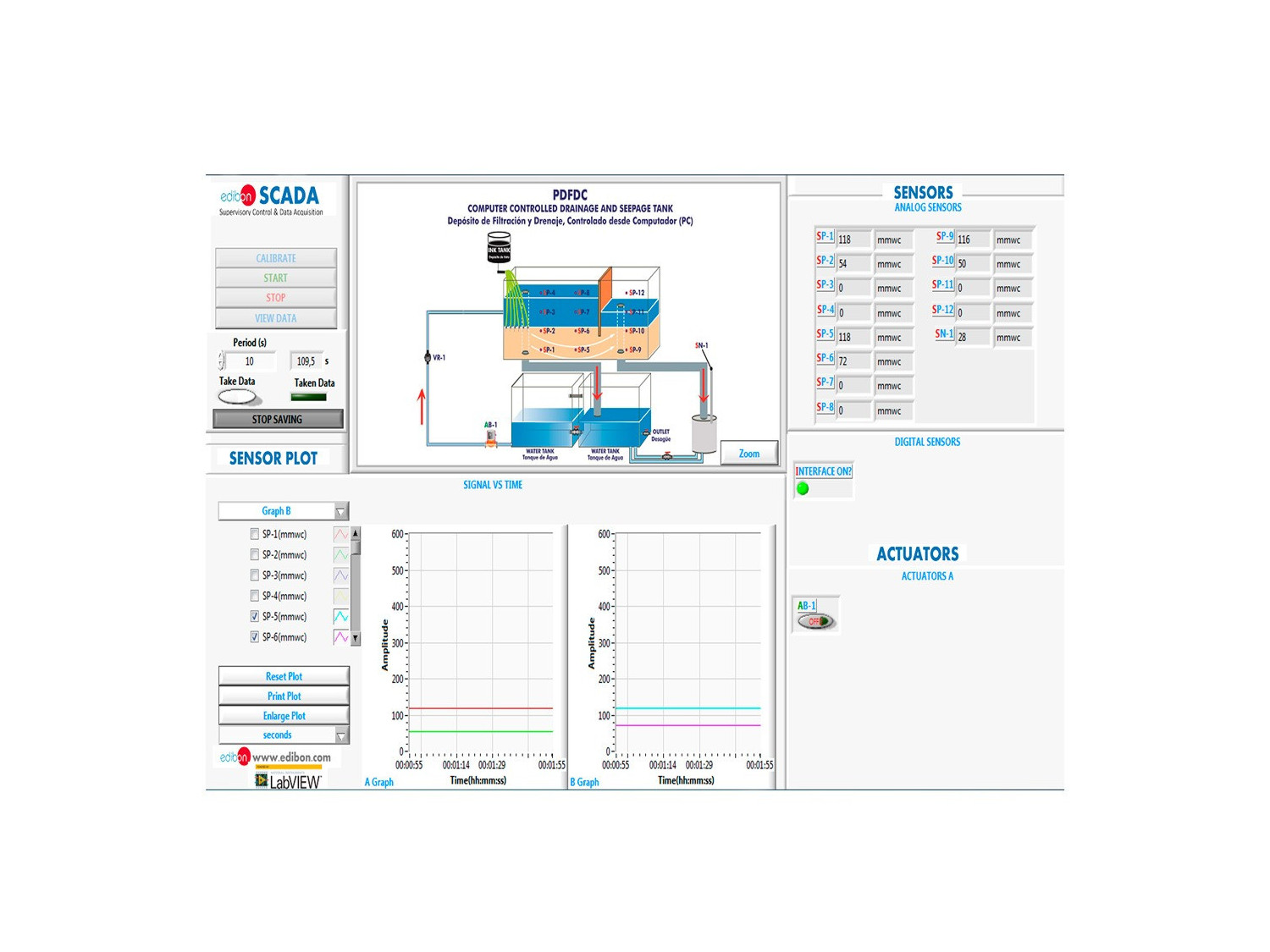

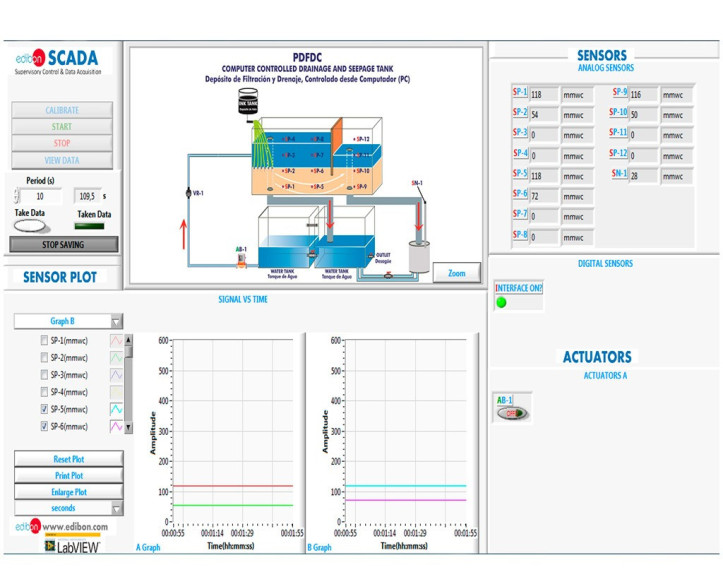

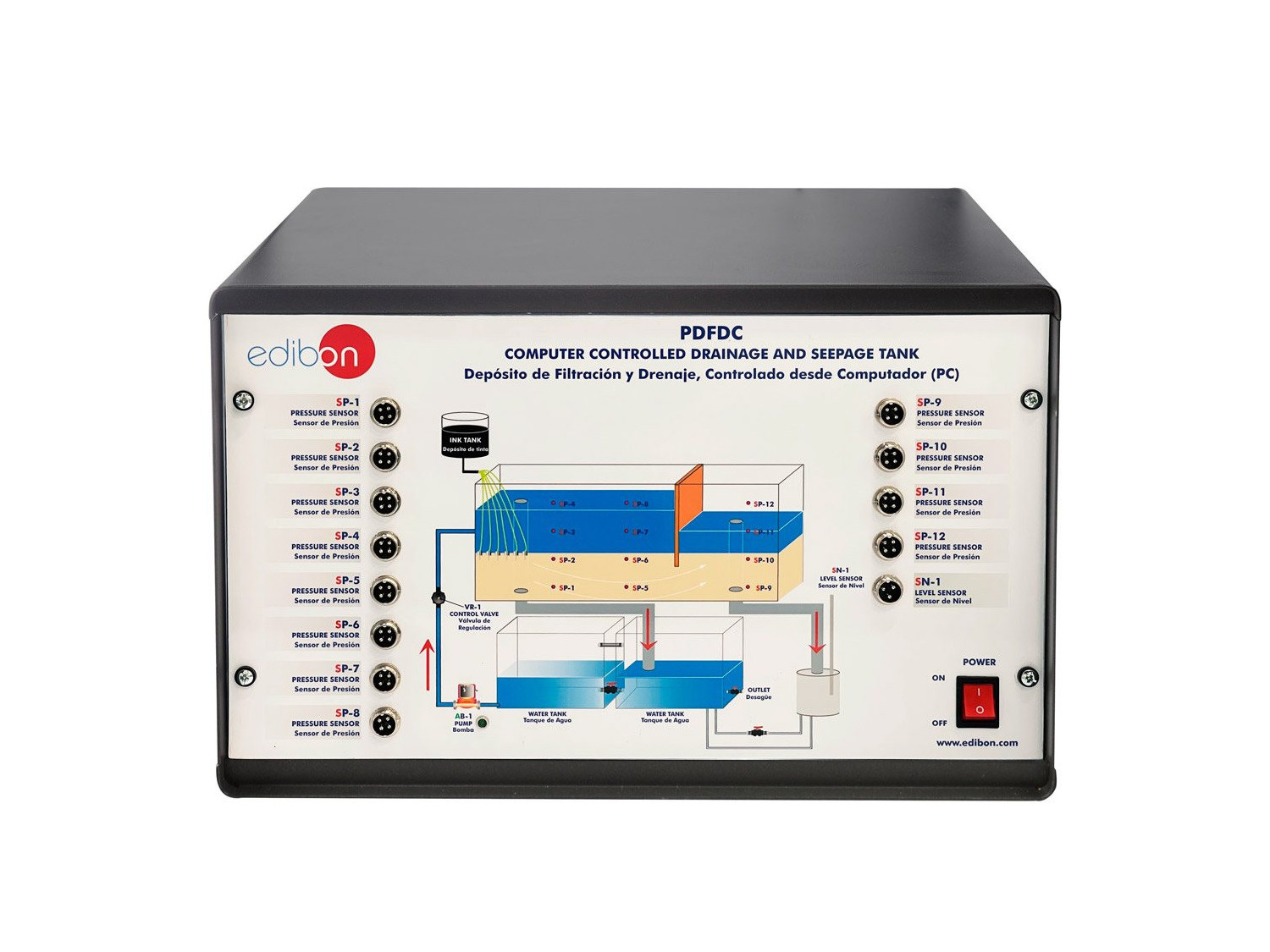

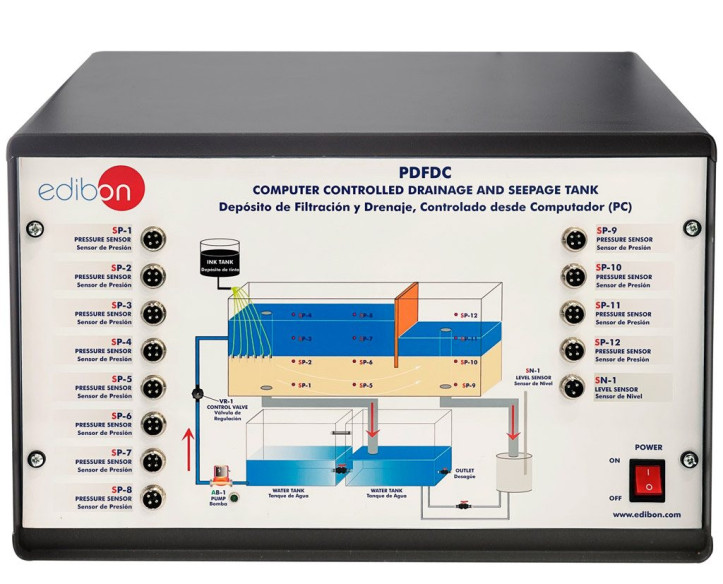

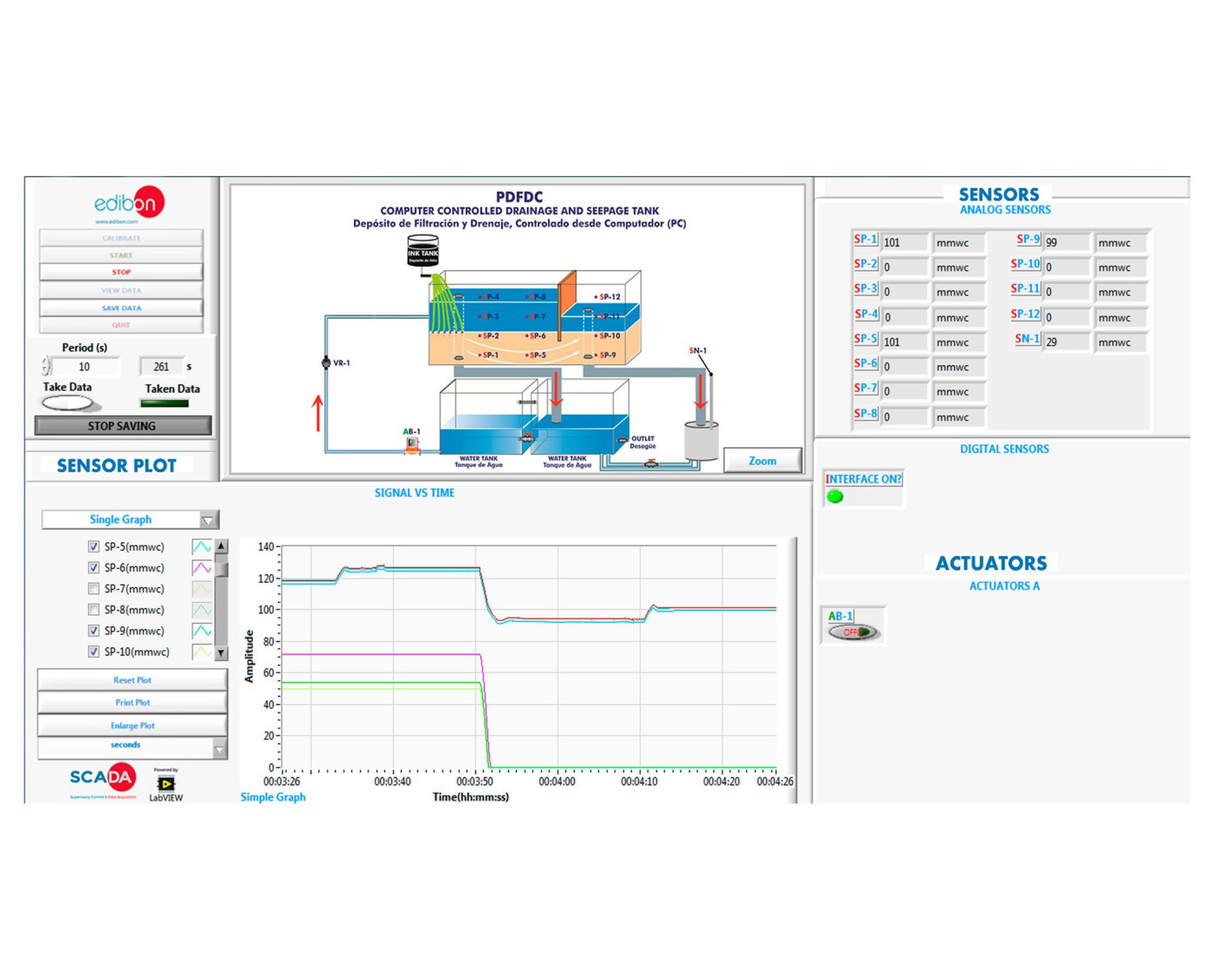

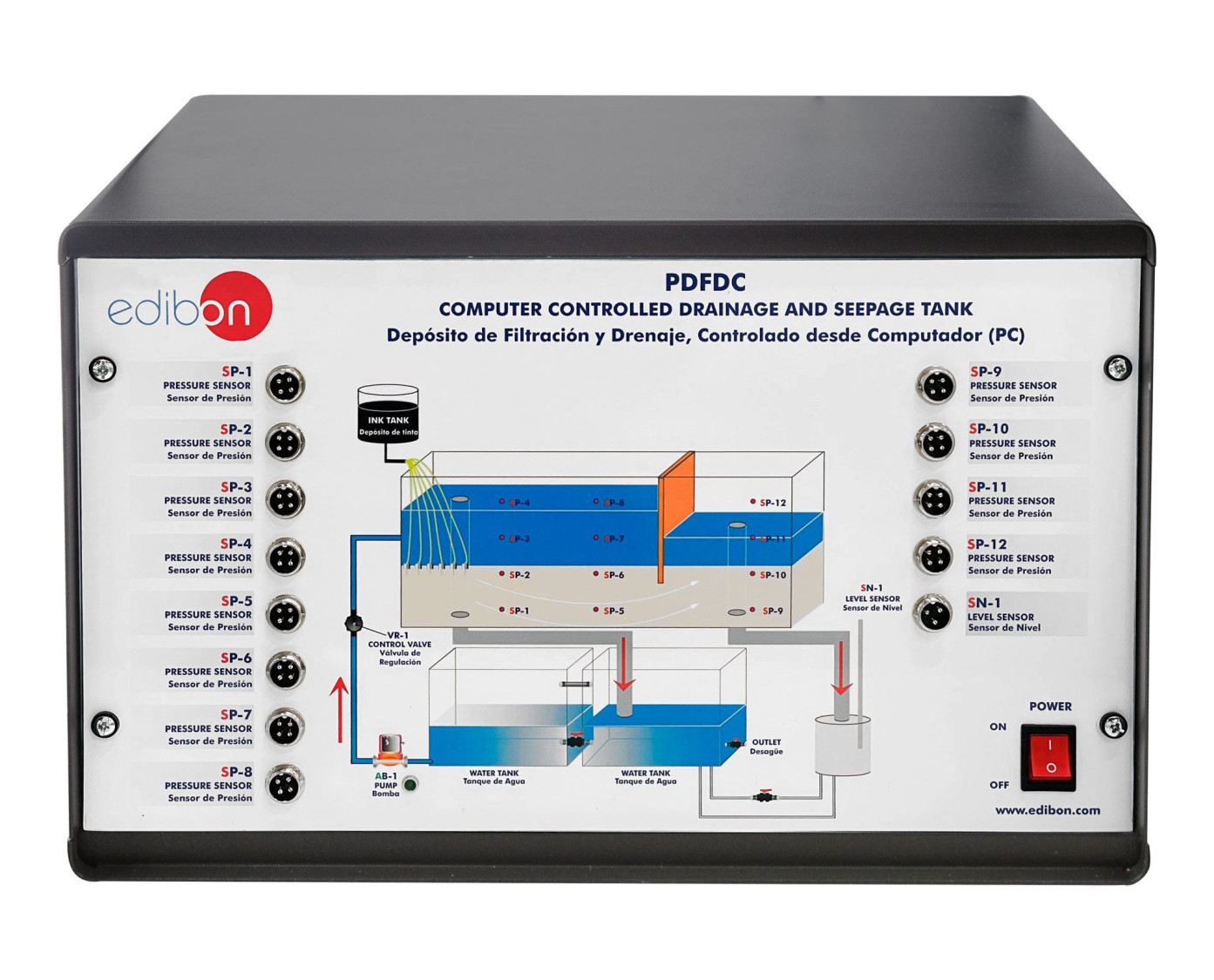

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
