Descripción General

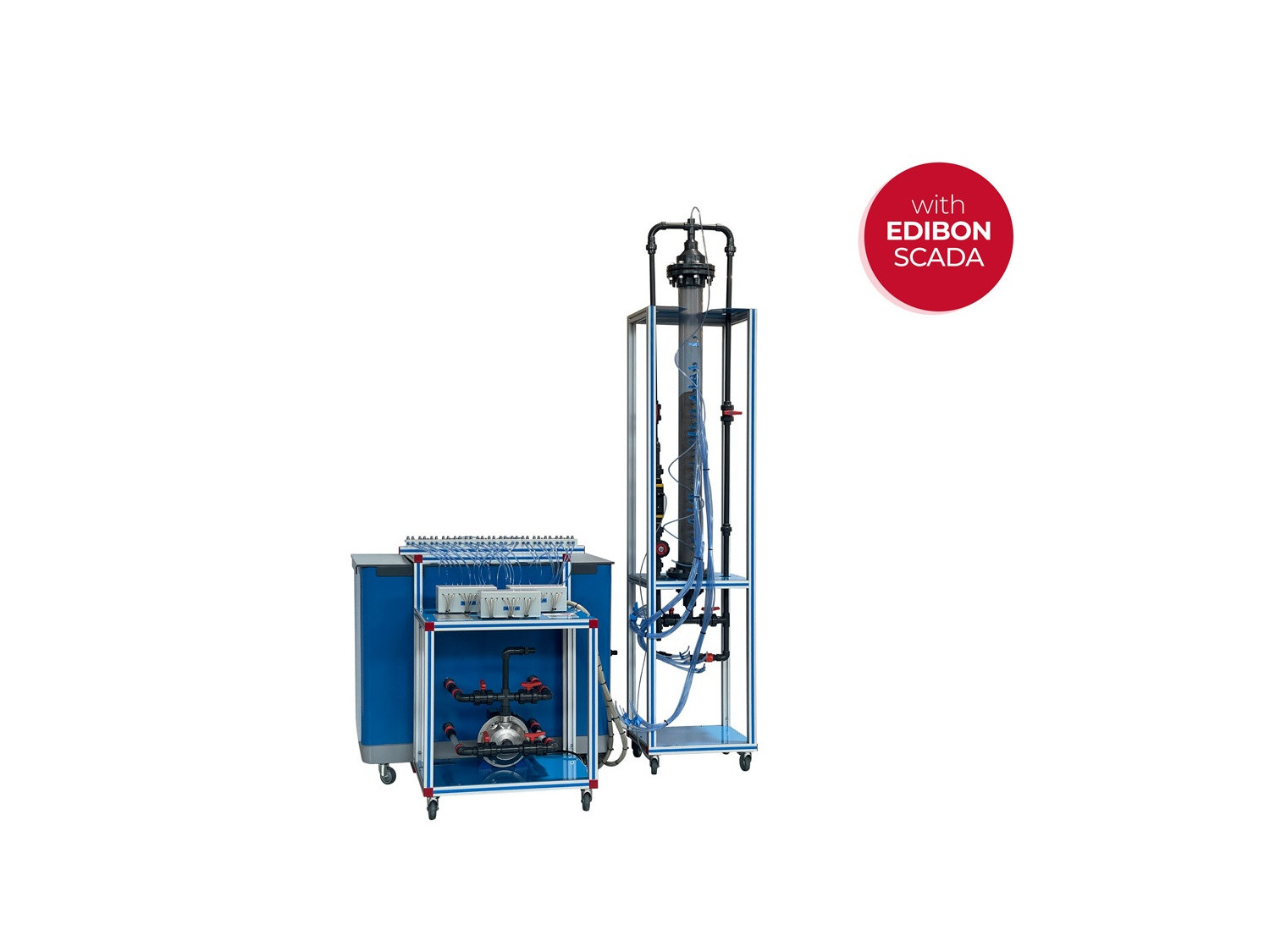

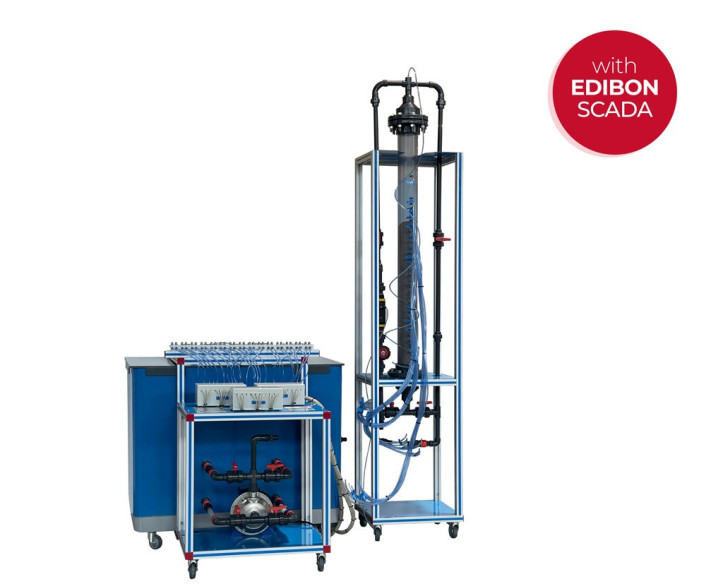

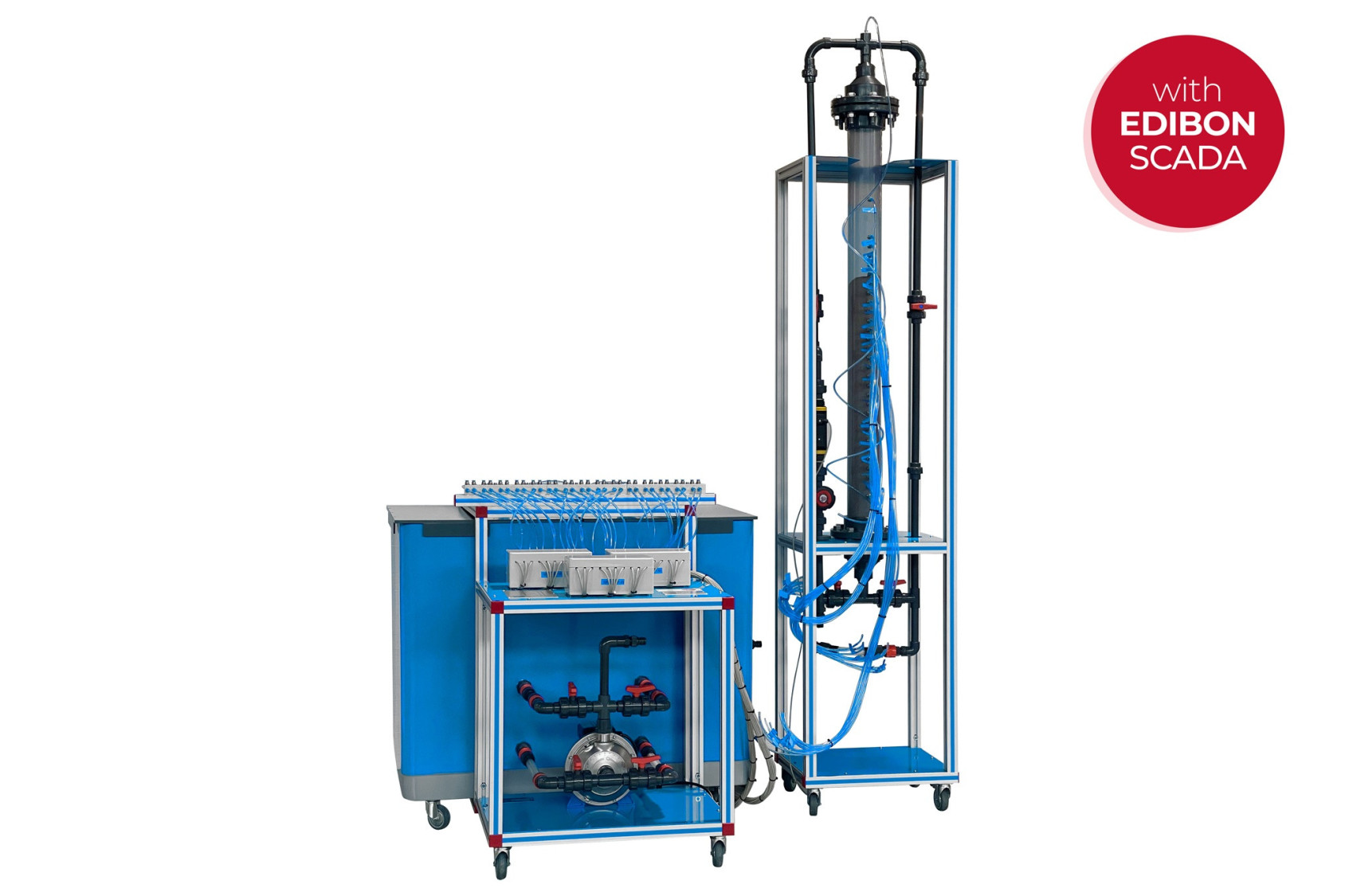

El Equipo de Filtración de Lecho Profundo, Controlado desde Computador (PC), "EFLPC", nos permitefiltrar un fluido para eliminar partículas en suspensión para conseguir tener unas condiciones másadecuadas para su posterior uso o consumo.

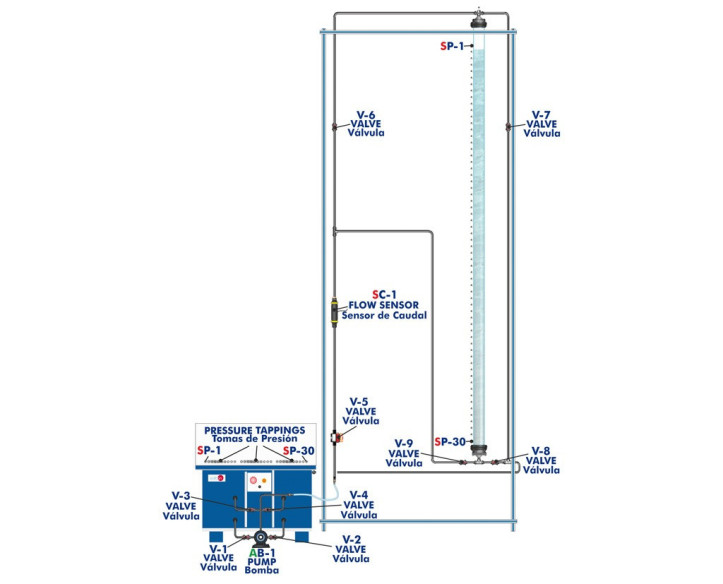

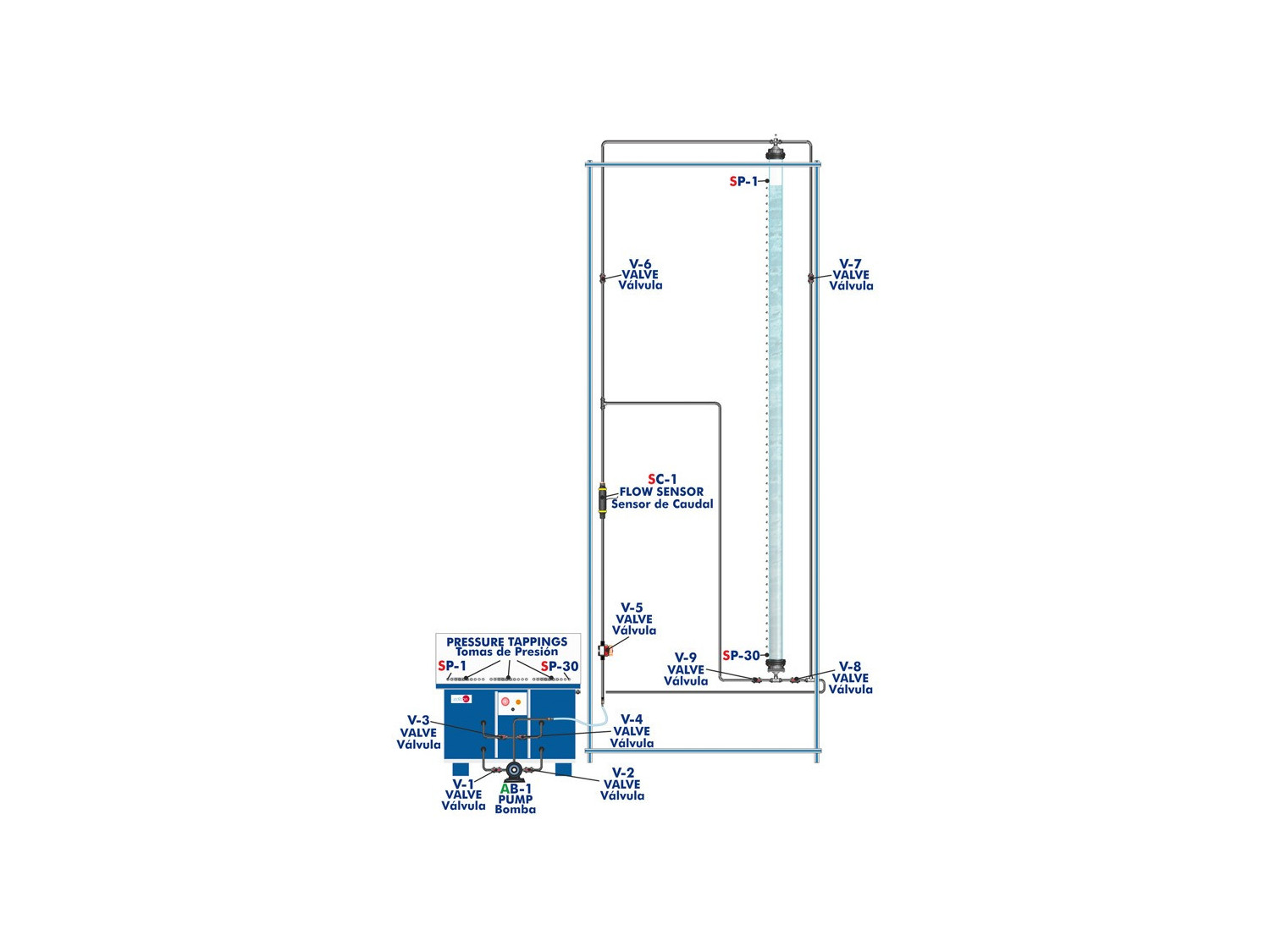

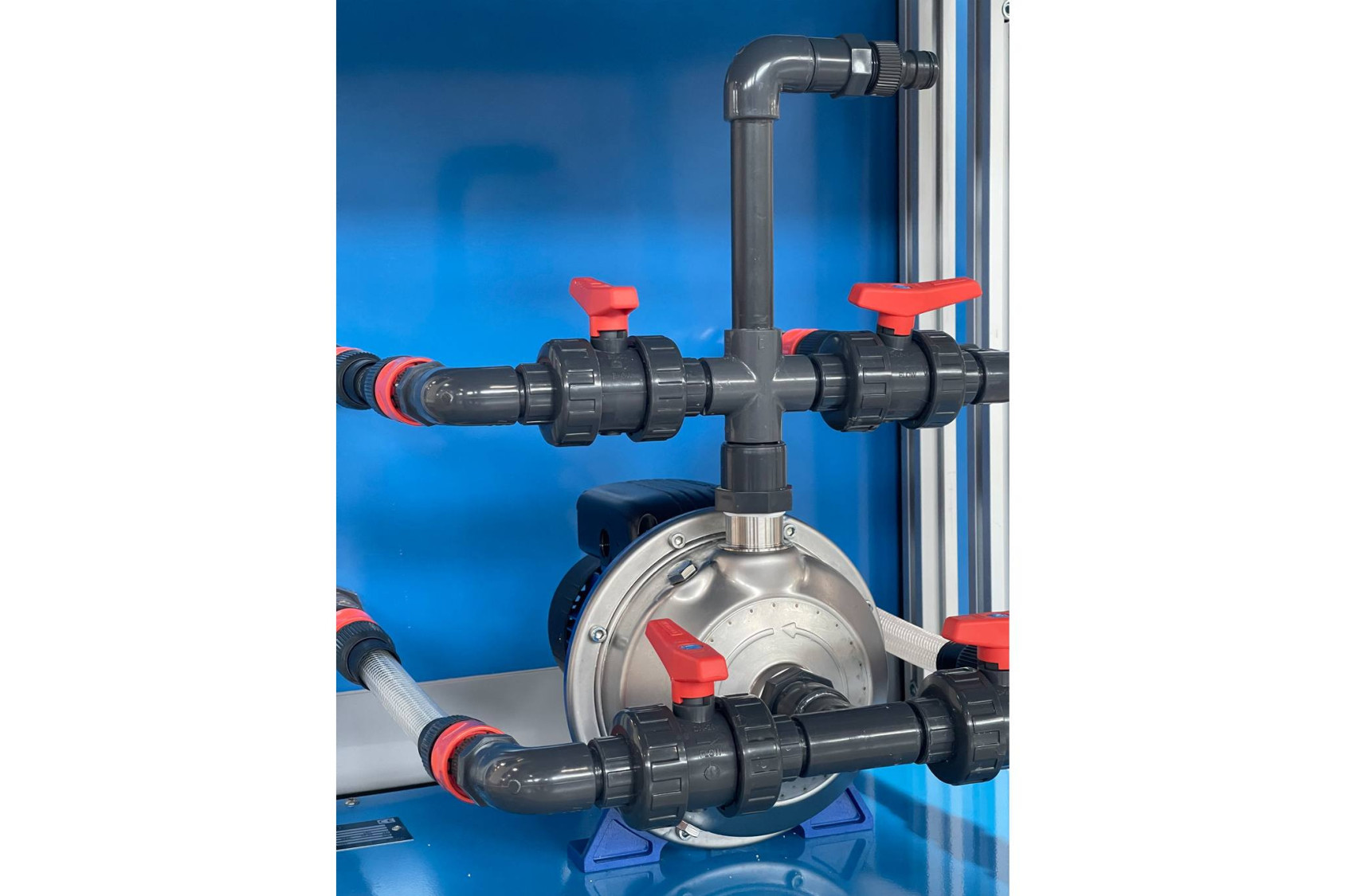

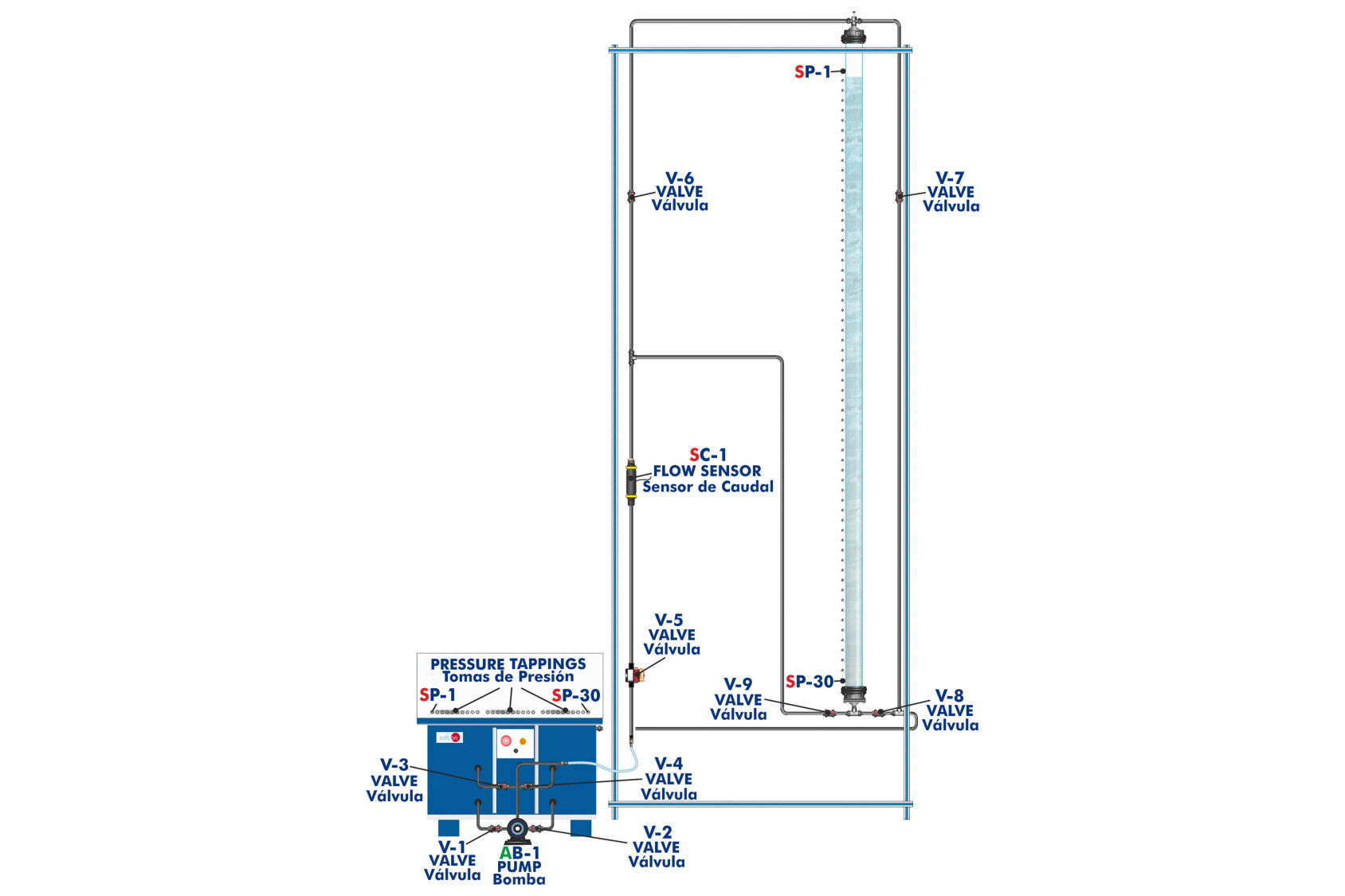

La bomba aspira el agua bruta de uno de los dos depósitos que dispone el equipo y la impulsa haciala parte superior de la columna, pasando previamente a través de una válvula de membrana dondese permite regular el caudal de entrada a la columna y de un sensor de caudal, donde se mide dichocaudal.

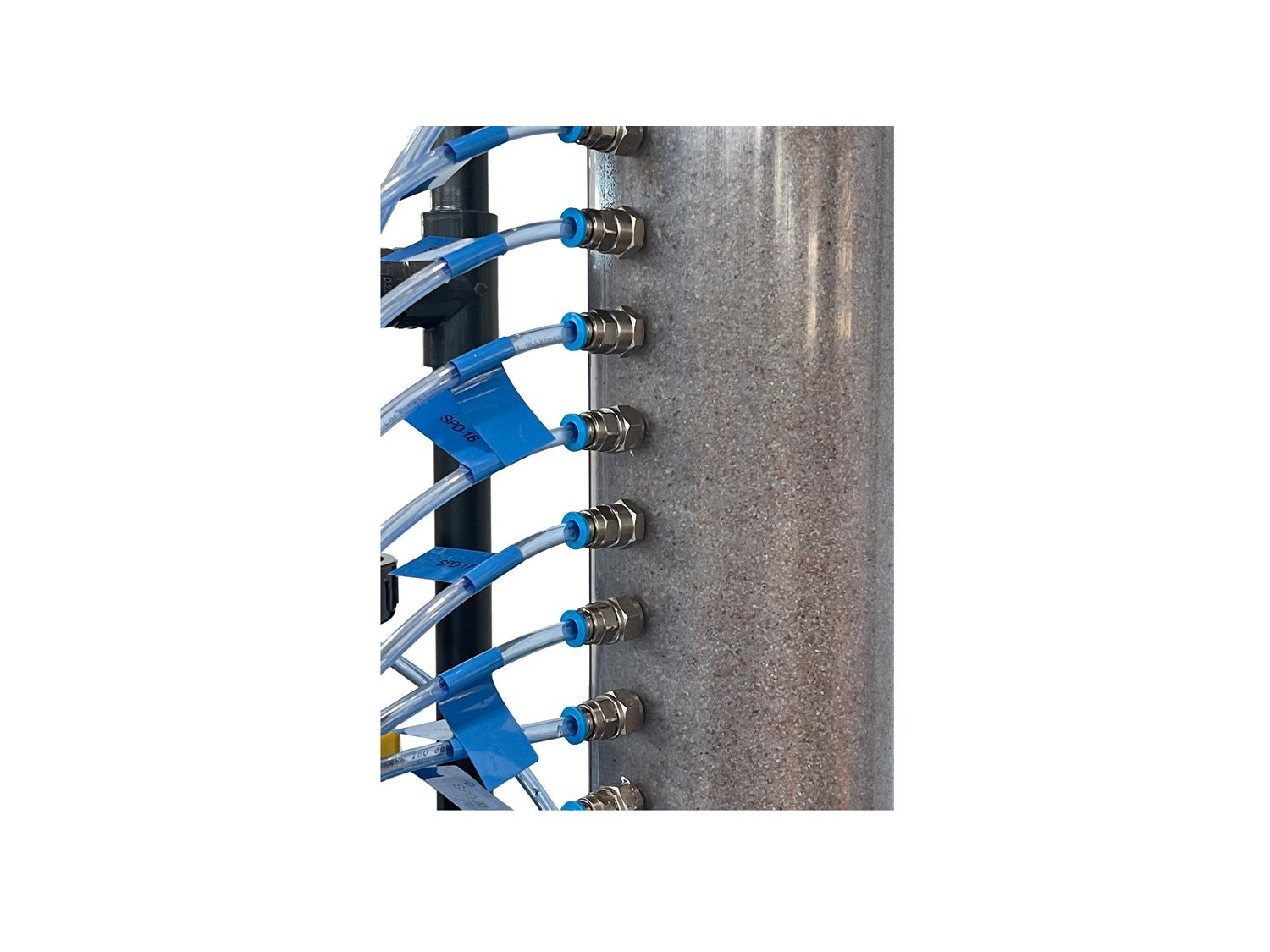

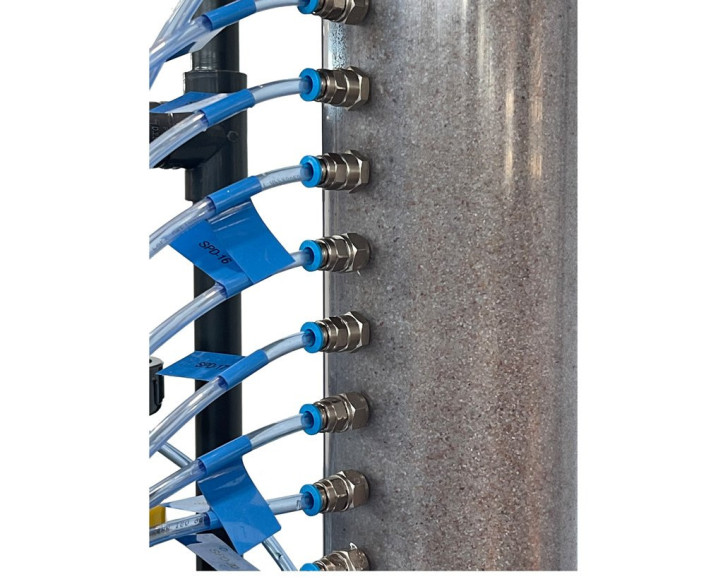

El líquido a filtrar baja por la columna atravesando el medio filtrante depositado en forma de lecho yse mide la presión a lo largo de todo el lecho en 30 puntos, lo cual permite el estudio de la pérdida depresión que se va manifestando por el aumento de la resistencia que el filtro opone al flujo.

Se puede realizar el proceso de filtración en circuito cerrado o circuito abierto.

Los sólidos depositados en el filtro se pueden eliminar por lavado en sentido inverso.

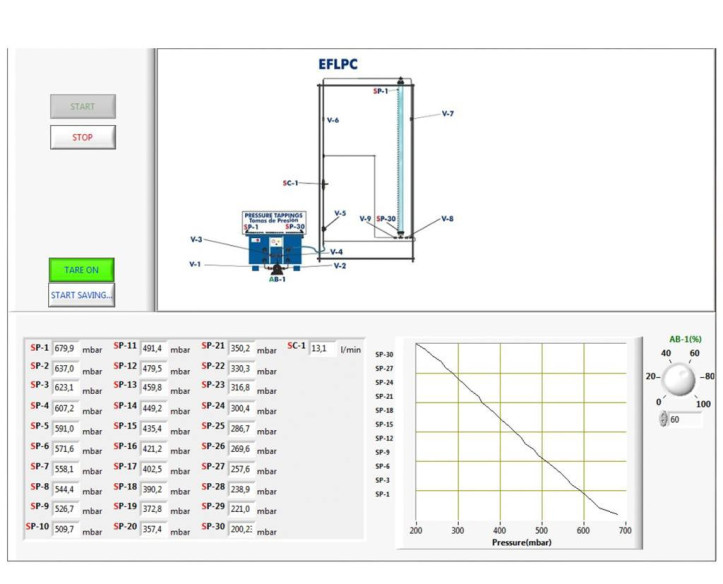

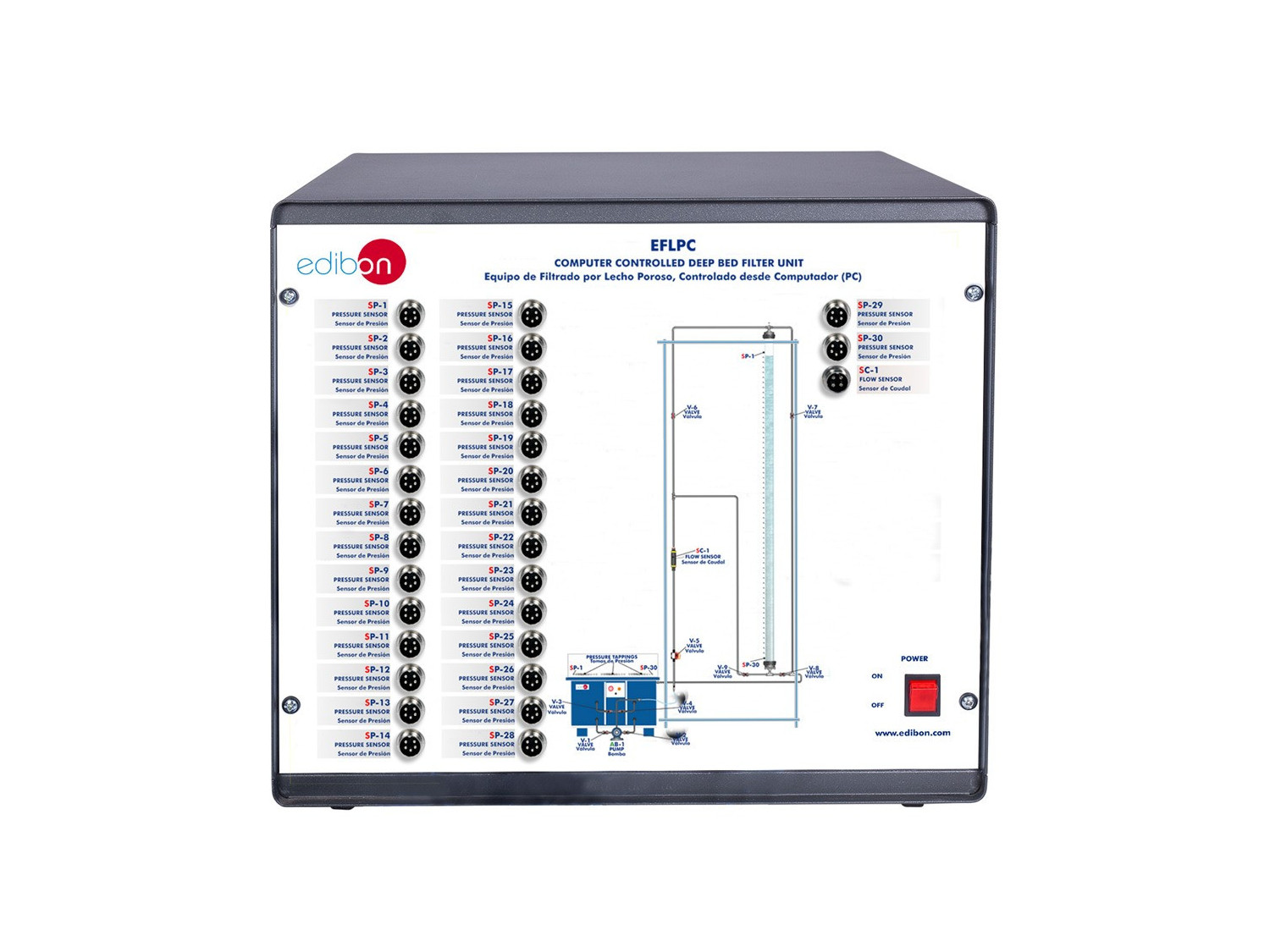

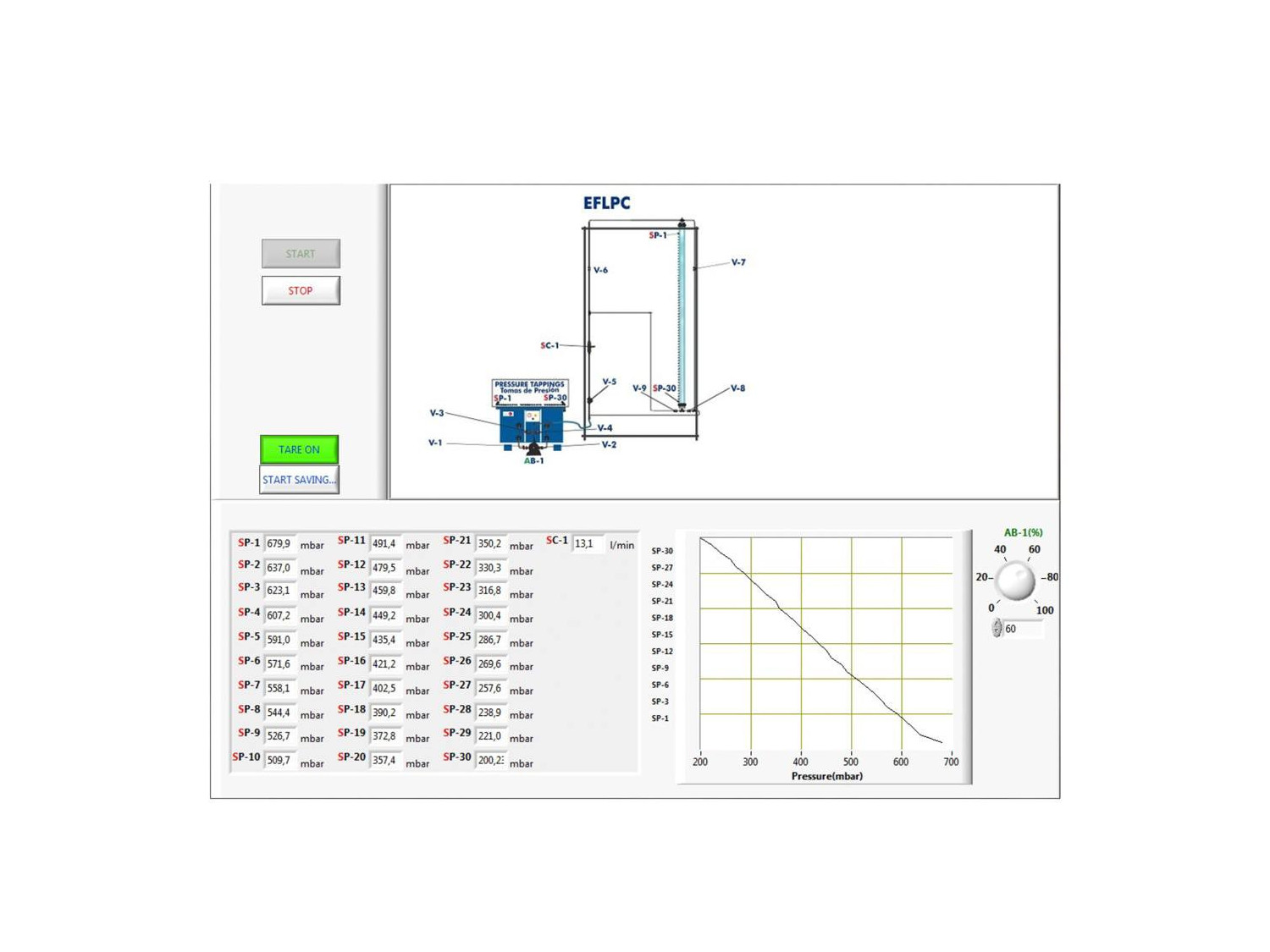

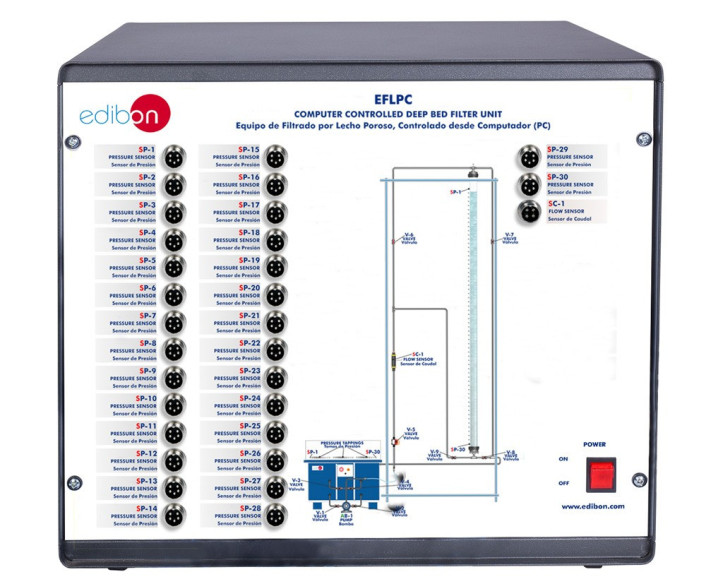

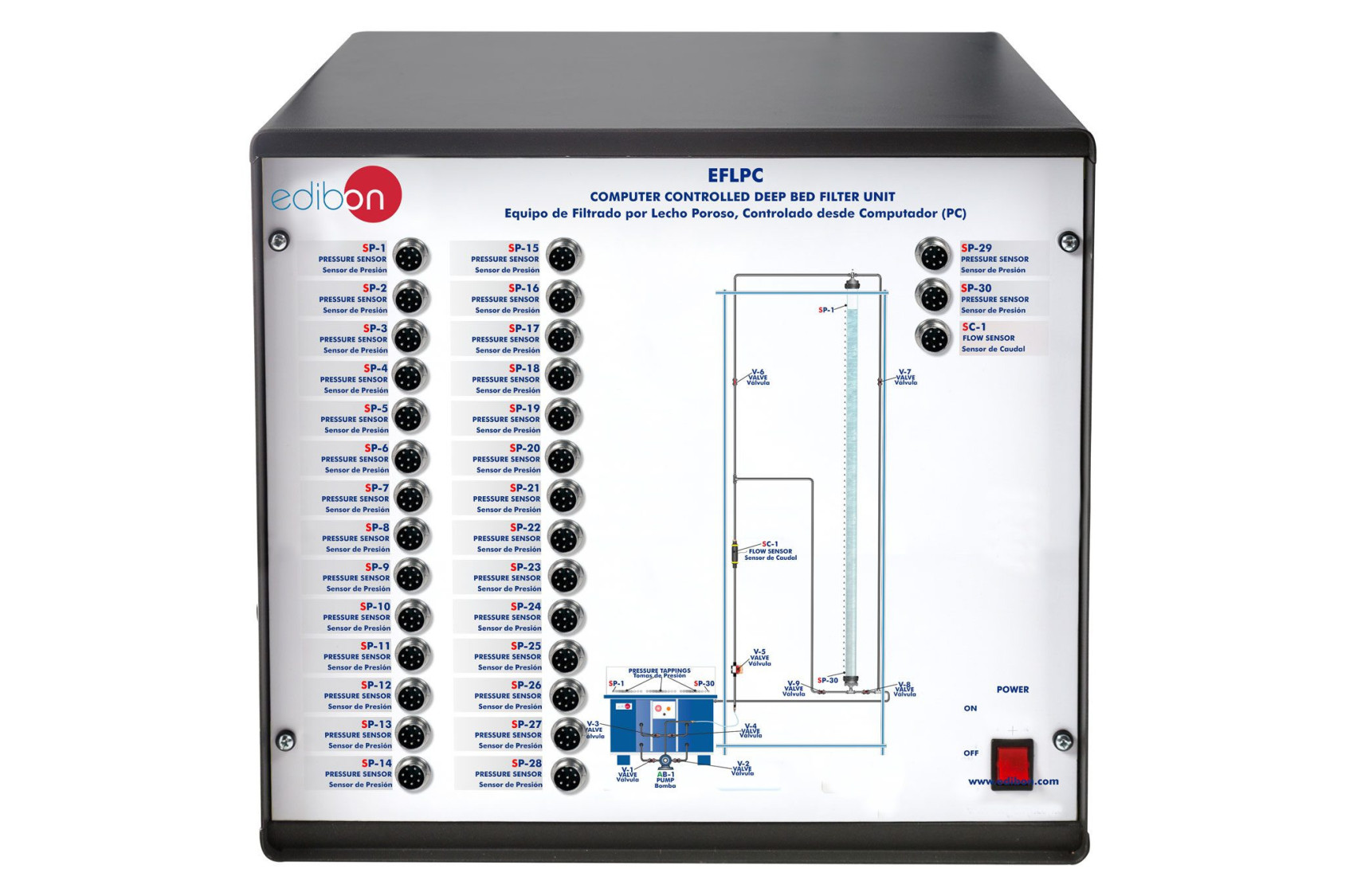

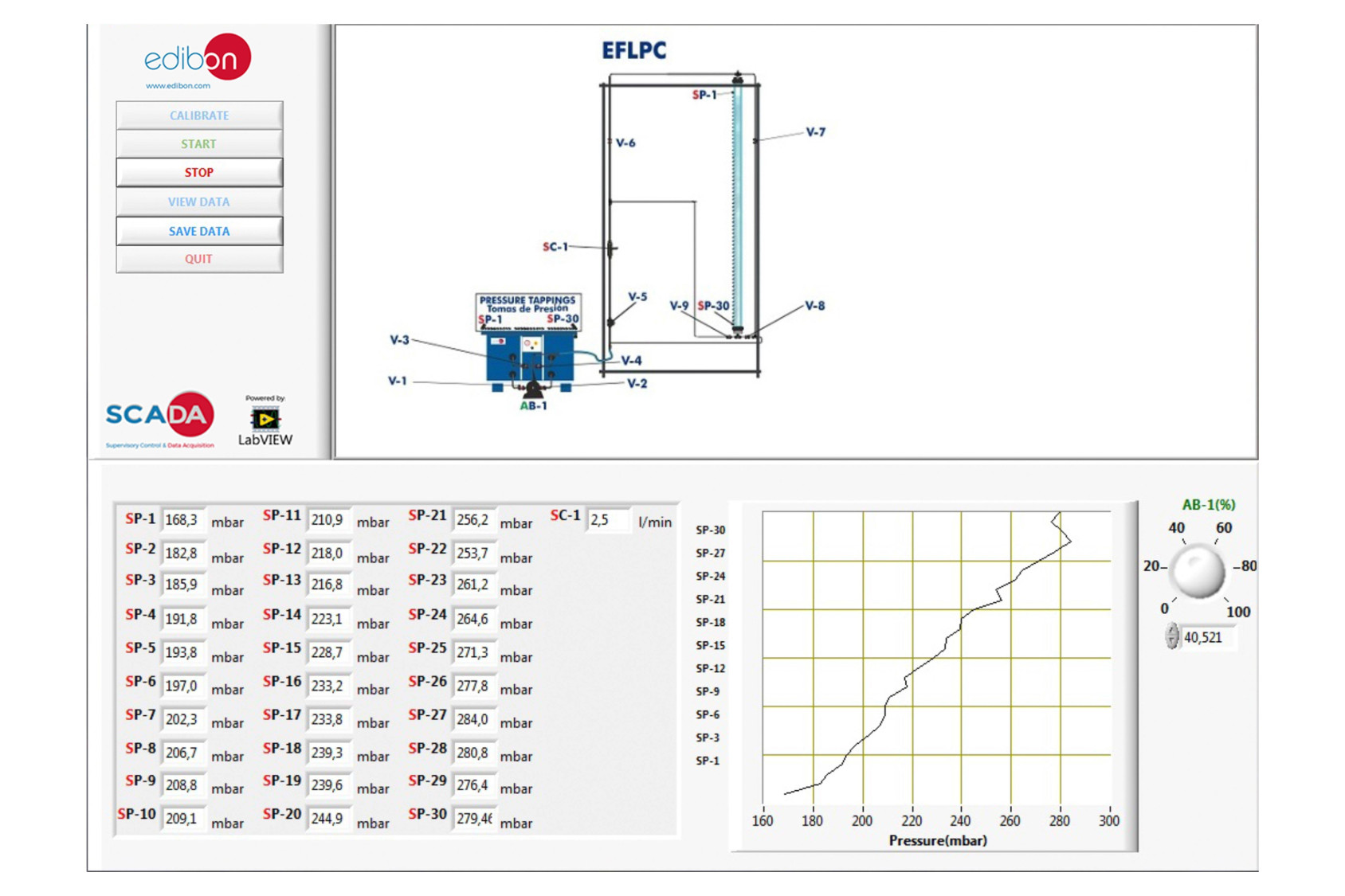

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador(SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetesde Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienenen el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Determinación de la pérdida de carga inicial de un lechoprofundo.
  2. Evolución con el tiempo de la pérdida de carga del lechoprofundo.
  3. Medición de los perfiles de pérdida de presión a través del lecho.
  4. Demostración de la fluidización de lavado y de flujo inverso.
  5. Filtración en circuito abierto y cerrado.
  6. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

Posibilidades prácticas adicionales:

  1. La columna puede adaptarse para estudios de absorción eintercambio iónico.
  2. Medición de los perfiles de concentración de la suspensión através del lecho.
  3. Eficacia de la filtración. Clarificación.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente losresultados.Visualizar todos los resultados en la clase, en tiempo real, pormedio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real.Este equipo permite intrínsecamente y/o extrínsecamentecambiar en tiempo real el span, la ganancia, los parámetrosproporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permiteuna simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivosde seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación aIndustrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo EFLPC a través de la interface decontrol, sin el computador.
  8. Visualización de todos los valores de los sensores usados en elproceso del equipo EFLPC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
