TFUB Equipo de Filtración Continua y Discontinua

CONTINUOUS AND BATCH FILTRATION UNIT - TFUB

SISTEMAS INNOVADORES

Este equipo de filtración permite el estudio del proceso de filtración con dos tipos de filtro diferentes.

Ver descripción general

Descripción General

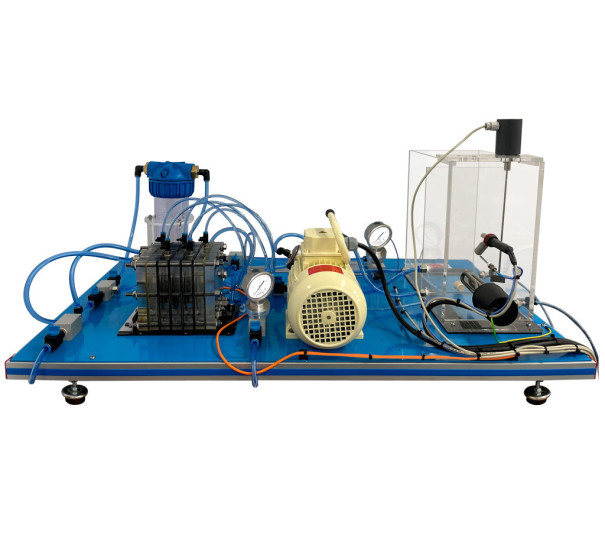

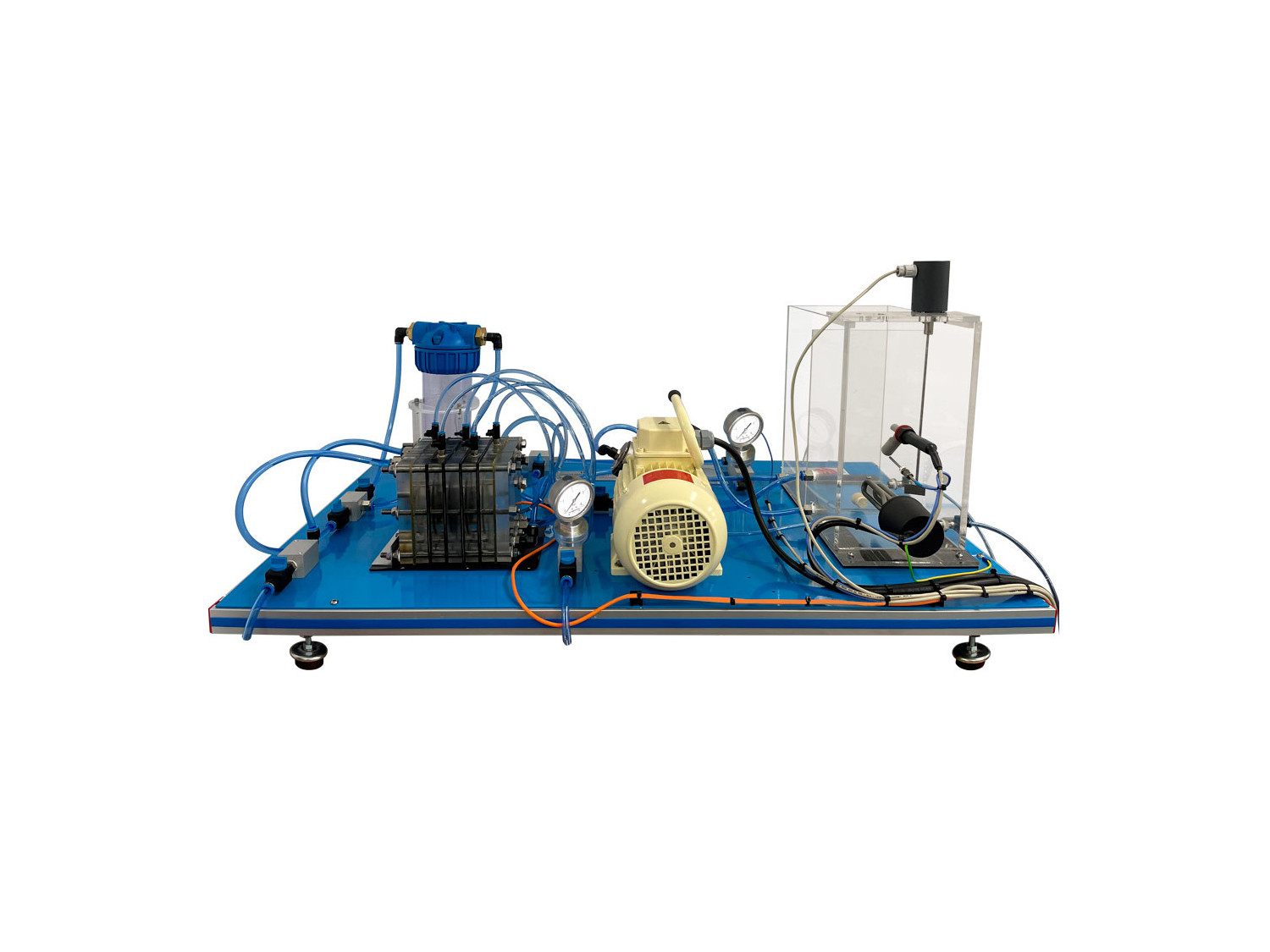

Este equipo de filtración permite el estudio del proceso de filtración con dos tipos de filtro diferentes. Por un lado, un filtro de placas verticales compuesto por placas de nylon de 5 micras de diámetro, que nos permitirá filtrar una suspensión de CaCO3 de concentración conocida. Por otro lado, un filtro de cartucho, más adecuado para filtraciones continuas de materiales de un mayor tamaño, permitirá filtrar y "limpiar" una muestra de agua con pequeños trozos de papel.

Para poder llevar a cabo los experimentos, la mezcla se toma de un depósito mediante una bomba centrífuga de velocidad variable, y se enviará a un filtro o al otro en función de la posición de las válvulas. Un agitador movido por un motor permitirá uniformizar la muestra en el interior del depósito.

En su camino, la mezcla atraviesa dos manómetros y un sensor de caudal, que nos ayudará a determinar el caudal a través del circuito. La temperatura inicial de la muestra puede ser controlada mediante una resistencia de calentamiento y un sensor de temperatura, el cual nos proporcionará el valor de la temperatura en cada instante.

El equipo permite el trabajo de dos formas: el producto ya filtrado puede enviarse al depósito inicial para ser nuevamente filtrado o puede ser enviado a un "depósito de producto" para ser analizado tras una pasada por los filtros.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Comprender los principios de la filtración continua y discontinua utilizando los modos de operación de presión constante y también de caudal constante (filtros de placas y de cartucho).
  2. Estudio del filtro de placas a presión constante.
  3. Estudio del filtro de placas a caudal constante.
  4. Estudio del filtro de cartucho a presión constante.
  5. Estudio del filtro de cartucho a caudal constante.
  6. Demostración de la filtración a través de la tecnología de membranas.
  7. Filtración con pre-recubrimiento y materias filtrantes.
  8. Optimización del rendimiento de la filtración usando materias filtrantes.
  9. Determinación de resistencias del medio y de la torta.
  10. Efecto de las materias filtrantes sobre las resistencias del medio y de la torta.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Balance de masas.
  2. Demostración de la Ley de Darcy.
  3. Lavado y eliminación de agua de la torta.
  4. Estudio de los aspectos comerciales de la filtración y optimización de las operaciones de filtrado.
