PDS Depósito de Sedimentación

SEDIMENTATION TANK - PDS

SISTEMAS INNOVADORES

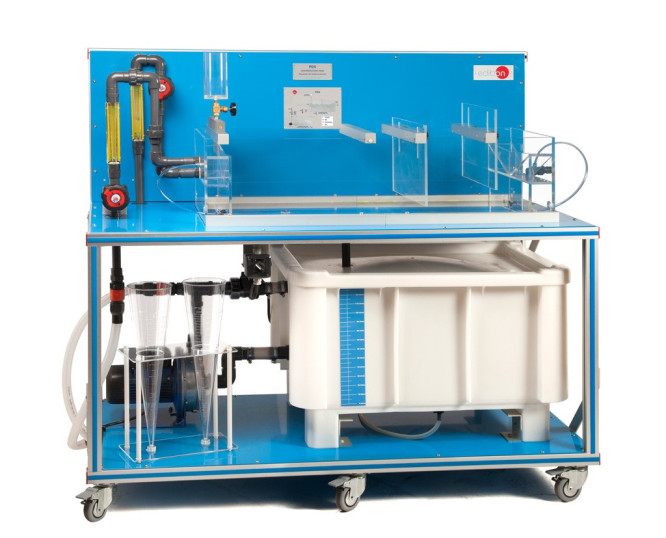

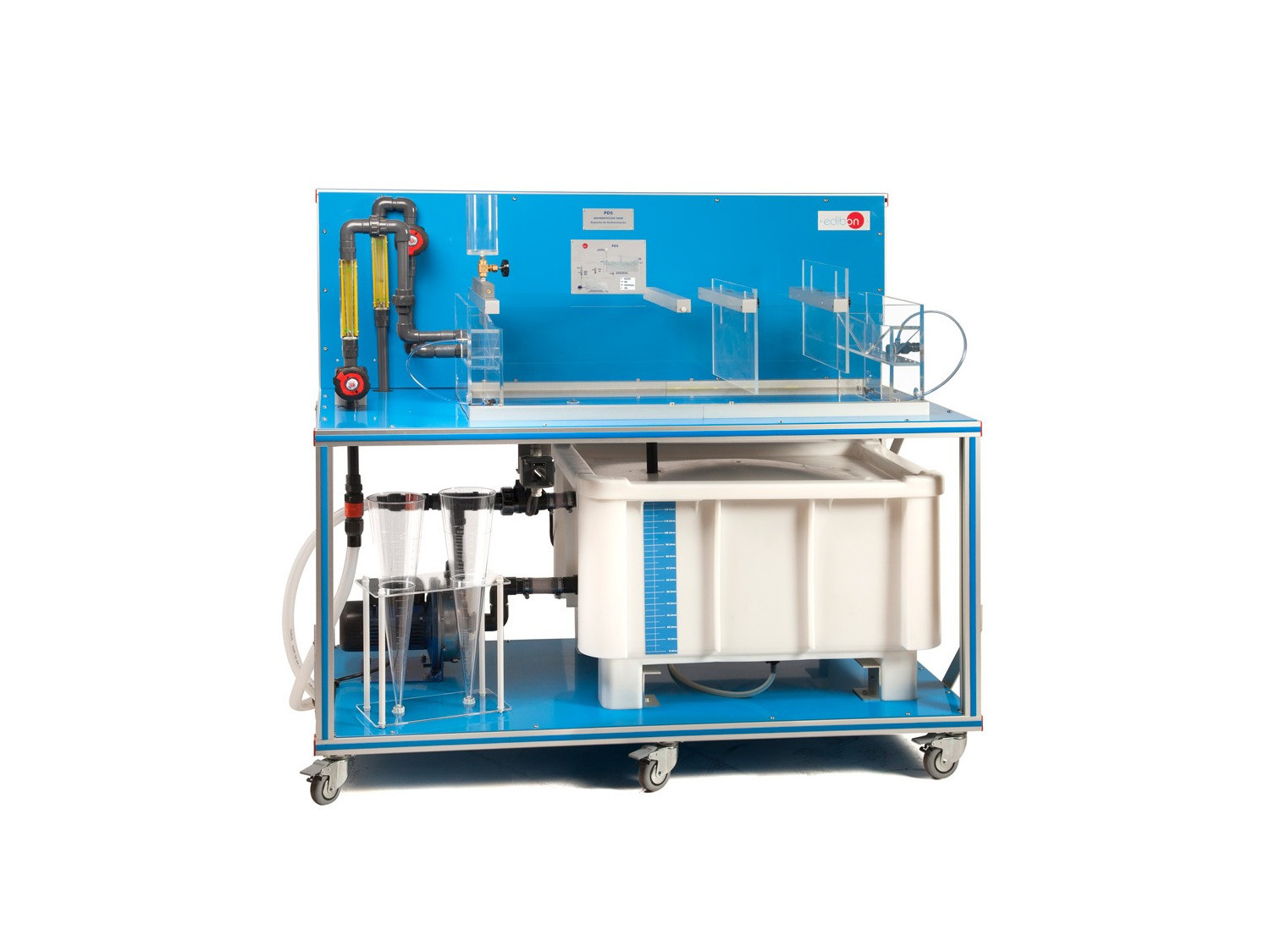

El Depósito de Sedimentación, "PDS", es un equipo didáctico, diseñado por EDIBON, para la demostración del proceso de sedimentación y para familiarizarse con el principio de decantación de partículas discretas en el interior de un depósito.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

El Depósito de Sedimentación, "PDS", es un equipo didáctico, diseñado por EDIBON, para la demostración del proceso de sedimentación y para familiarizarse con el principio de decantación de partículas discretas en el interior de un depósito. Además, permite el estudio de las características hidráulicas de un depósito de sedimentación rectangular que trabaja en continuo.

Al tratarse de un equipo de laboratorio, permite obtener conclusiones válidas sobre su operación y trasladarlas al funcionamiento de un equipo a escala real.

La gran ventaja del equipo ,PDS, es que su depósito de sedimentación está fabricado en material transparente, lo que permite al estudiante la fácil comprensión de los principios de la sedimentación. Este hecho permite la realización de múltiples prácticas, además de facilitar la comprensión de la influencia de las diferentes variables sobre el proceso.

Las prácticas se llevan a cabo preparando una suspensión en el tanque de suspensión, situado en la parte inferior del equipo. Una bomba impulsa la suspensión desde el tanque de suspensión hasta el depósito de sedimentación con un caudal seleccionado mediante una válvula de regulación y medido a través de un caudalímetro. Esta suspensión se mezcla a la entrada del depósito de sedimentación con agua limpia. El caudal de agua limpia se controla por un caudalímetro por medio del uso de su válvula de regulación.

Una vez que los fluidos se mezclan, la corriente se pasa al interior del depósito de sedimentación por el vertedero de entrada. En él los sólidos en suspensión decantan al fondo.

La salida de agua clarificada se produce por el vertedero de salida a la sección de salida del depósito. En esta sección de salida del depósito se dispone de una tubería flexible en la que se puede analizar la calidad del agua clarificada de salida.

El equipo dispone de un sistema de inyección de tinta y de trazado, que permite estudiar las líneas de corriente de fluido en el interior del depósito de sedimentación.

Además, como complemento, se suministran dos placas deflectoras, regulables en altura, que pueden colocarse en cualquier punto a lo largo del depósito, lo que facilita al estudiante la posibilidad de variar la dirección de las líneas de caudal y su estudio.

Como apoyo para la realización de las prácticas se suministran los siguientes accesorios: dos conos Imhoff y una probeta graduada de 1 l.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Elementos fundamentales de una instalación para la separación de materias sólidas en un tanque de sedimentación.
  2. Influencia de la concentración de sólidos en suspensión en el proceso de separación.
  3. Influencia de la velocidad y caudal de alimentación en el proceso de separación.
  4. Influencia de la posición de placas deflectoras en el proceso de separación.
  5. Determinación de carga hidráulica superficial para diferentes concentraciones de sólidos en suspensión.
  6. Investigación de las condiciones de flujo, determinación de espacios muertos y cortocircuito de flujo usando un trazador de tinta.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Comparación de regímenes de flujo reales con modelos de flujo idealizados.
