MTP Equipo de Torsión y Flexión

TORSION AND BEND UNIT - MTP

SISTEMAS INNOVADORES

El Equipo de Torsión y Flexión, "MTP", es un equipo combinado de demostración de torsión y flexión para realizar prácticas en el laboratorio o como complemento al estudio teórico sobre torsión y flexión.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

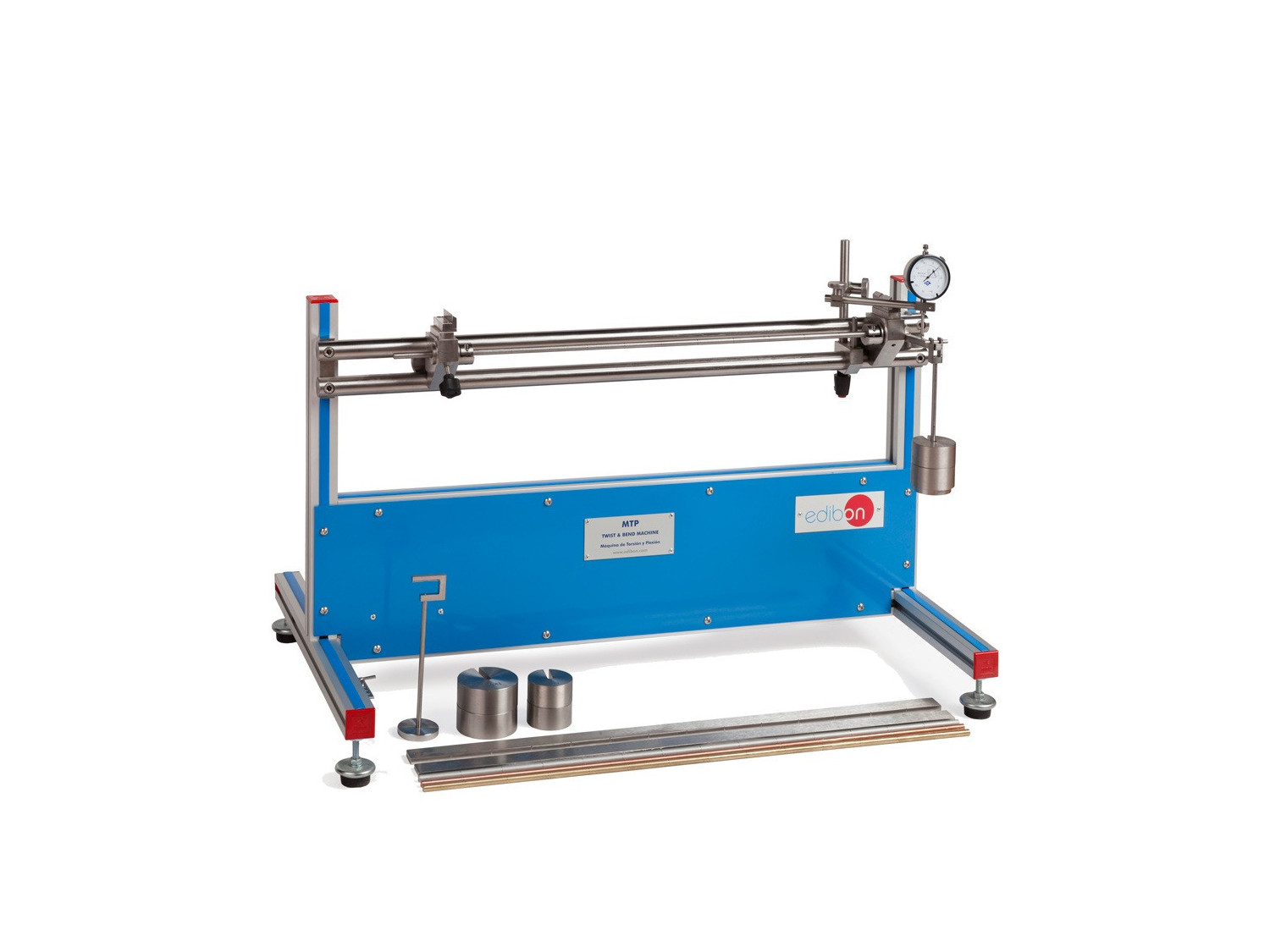

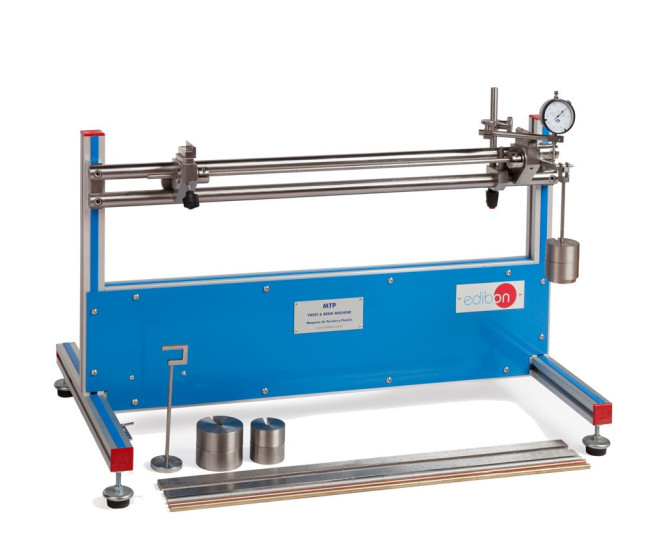

El Equipo de Torsión y Flexión, "MTP", es un equipo combinado de demostración de torsión y flexión para realizar prácticas en el laboratorio o como complemento al estudio teórico sobre torsión y flexión. Su tamaño y peso hacen que sea fácil de transportar e ideal para desarrollar las prácticas.

Está compuesto por dos guías transversales sobre las que se deslizan los apoyos de la viga. Los apoyos pueden ser colocados a diferentes distancias entre sí, con lo que el estudiante puede comprobar el efecto que produce esta variación en las deformaciones de la viga sometida a esfuerzos de flexión o torsión.

En ensayos de flexión el estudiante podrá calcular el Módulo de Elasticidad de diferentes materiales, demostrando la relación carga-deformación.

En ensayos de torsión el estudiante, igualmente, podrá comprobar la relación carga-deformación y obtener el Módulo de Rigidez de diferentes materiales.

Las piezas de ensayo utilizadas para pruebas y ensayos de flexión están fabricadas en acero inoxidable con diferentes secciones rectangulares.

Además pueden ser utilizadas piezas de sección circular de diferentes materiales.

Las piezas de ensayo para realizar pruebas y ensayos de torsión son de diferentes materiales y de sección circular lo que permitirá al estudiante comparar el Módulo de Rigidez de diferentes materiales.

Se suministra un reloj comparador con sus accesorios de montaje para medir las deformaciones de la viga tanto en ensayos de flexión como de torsión.

Para completar el suministro se proporciona un conjunto de pesas adecuado al equipo, con ganchos adaptados a cada tipo de ensayo.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de flexión de vigas para diferentes secciones y longitudes.
  2. Determinación del Módulo de Elasticidad para acero inoxidable.
  3. Estudio de la relación entre momento torsor, longitud de viga y ángulo de torsión de un eje.
  4. Determinación del Módulo de Rigidez para acero, bronce y aluminio.
