EEFCR Equipo de Ensayo de Fluencia "Creep"

CREEP TESTING UNIT - EEFCR

SISTEMAS INNOVADORES

El equipo EEFCR está diseñado para realizar experimentos sobre probetas de materiales plásticos. Dada la dependencia que tiene la temperatura en este tipo de pruebas, los experimentos se realizan en el interior de una caja acondicionadora de temperatura, fabricada en metacrilato, que permite observar el desarrollo de los experimentos.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

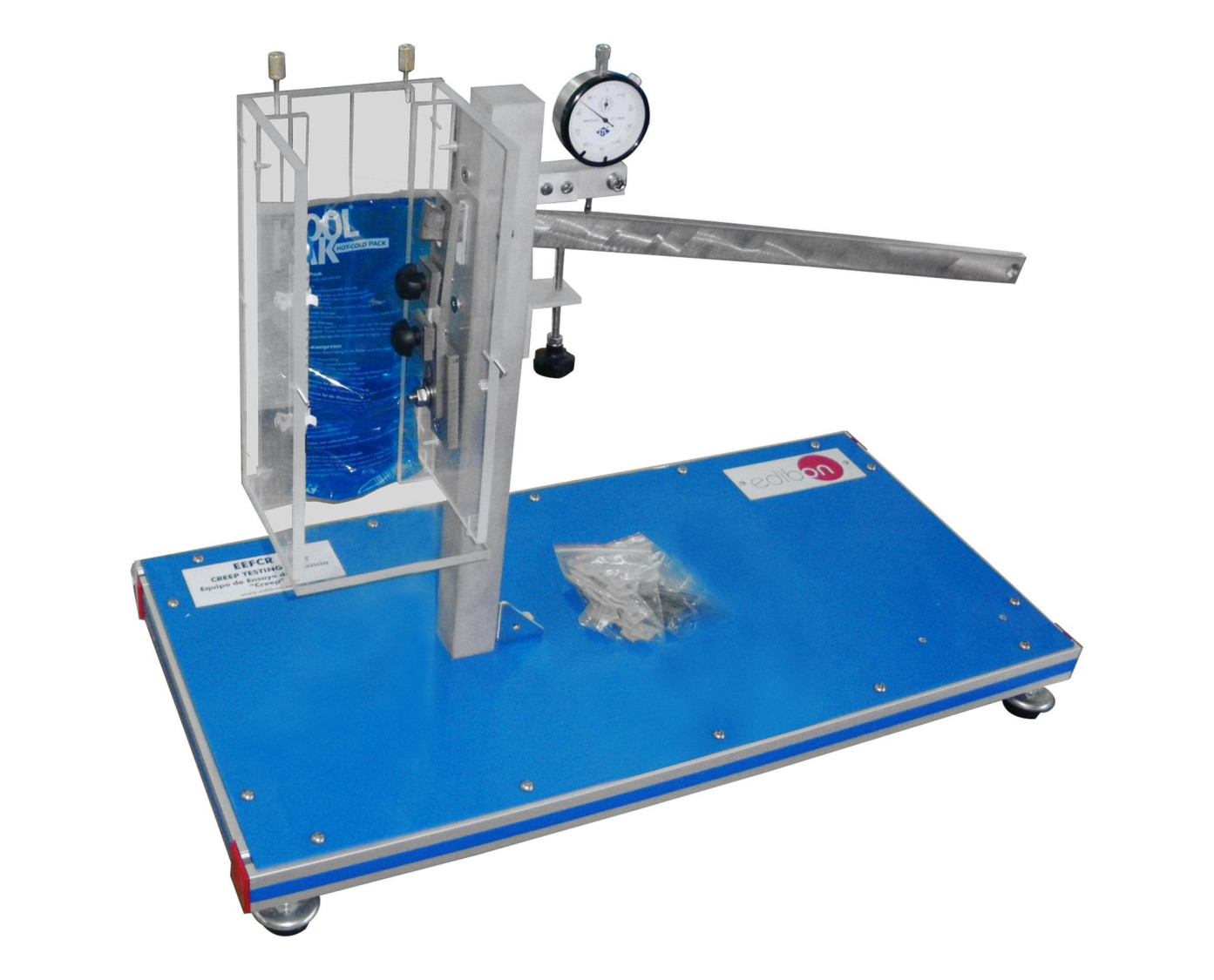

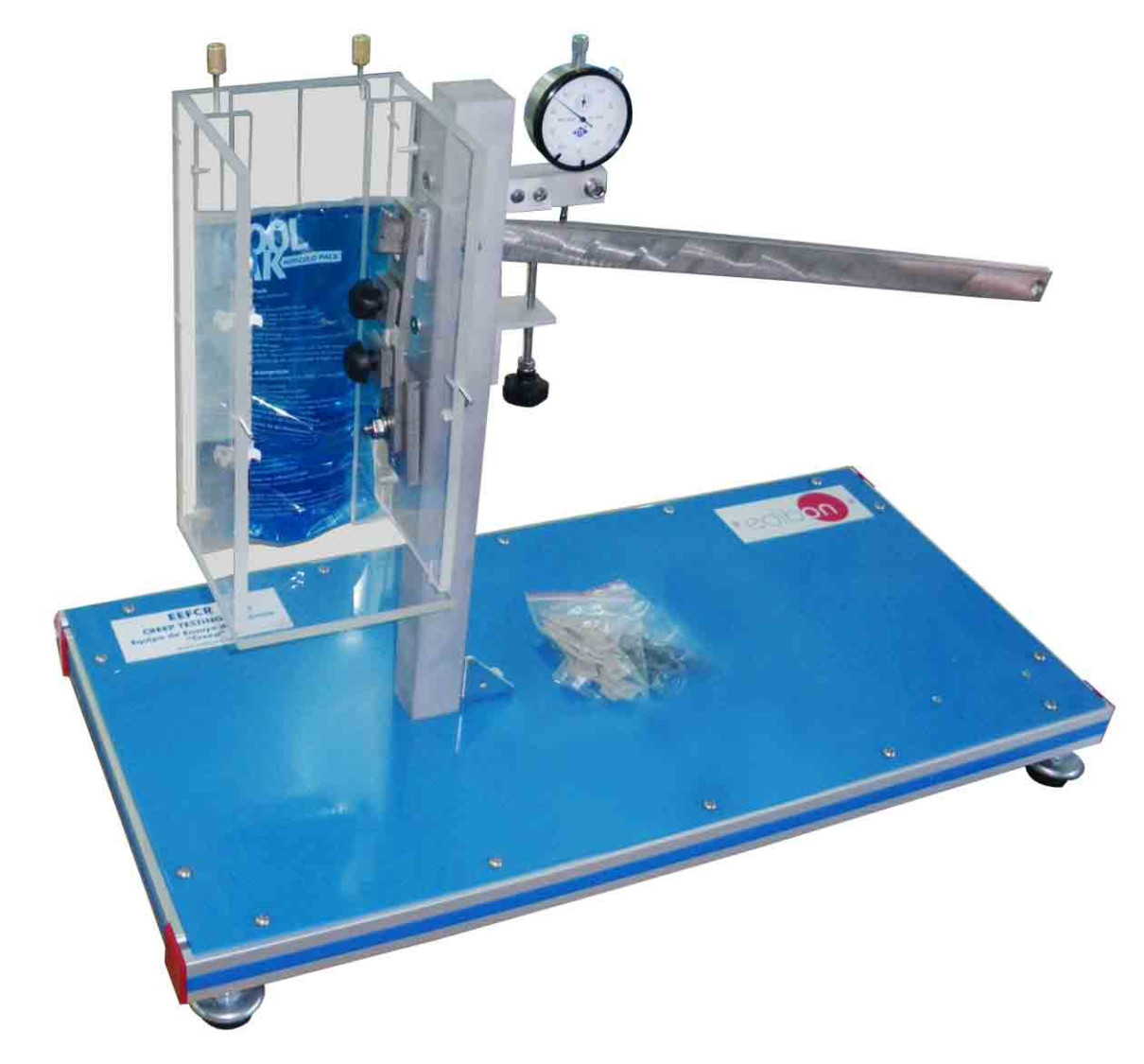

El Equipo de Ensayo de Fluencia Creep "EEFCR", para ensayo tensión de fluencia "creep" está montado sobre una estructura de perfiles de aluminio sobre la que apoya un panel de acero pintado.

El equipo EEFCR está diseñado para realizar experimentos sobre probetas de materiales plásticos. Dada la dependencia que tiene la temperatura en este tipo de pruebas, los experimentos se realizan en el interior de una caja acondicionadora de temperatura, fabricada en metacrilato, que permite observar el desarrollo de los experimentos.

La caja acondicionadora está dividida en dos secciones. En la primera de ellas está el emplazamiento para una bolsa isotérmica que, mediante su calentamiento o su enfriamiento, permite controlar la temperatura de los experimentos. La otra zona es para el emplazamiento de las probetas. En el interior se dispone además de un termómetro de alcohol para medir, en todo momento, la temperatura de trabajo.

Para realizar un ensayo de fluencia se tiene que aplicar una carga constante de tracción sobre la probeta. El equipo EEFCR dispone de un brazo de carga sobre el que se cuelga un gancho de pesas en un extremo. Esta palanca multiplica la carga aplicada sobre la probeta. El estudiante podrá aplicar cargas mediante la adición de las pesas suministradas. La reacción será la fuerza aplicada sobre la probeta.

El equipo dispone de un reloj comparador para la medida de la elongación de la probeta de manera continua. El reloj mide la caída del brazo respecto a la horizontal y por una simple relación trigonométrica se obtiene la elongación de la probeta.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Analizar experimentalmente el comportamiento de diferentes materiales plásticos.
  2. Determinar experimentalmente el límite de fluencia de diferentes materiales plásticos.
  3. Determinar el efecto de la temperatura en el comportamiento a fluencia de un material plástico.
  4. Relación de la deformación por fluencia en función del tiempo. Fases de la fluencia.
