MTB Equipo de Torsión

7.3.2.1.- ENSAYOS MECÁNICOS 14.1.8.- ENSAYOS MECÁNICOS
TORSION UNIT - MTB

SISTEMAS INNOVADORES

El Equipo de Torsión, "MTB", diseñado por EDIBON permite comprobar los fundamentos de la torsión y realizar ejercicios prácticos de demostración de: la ecuación de torsión elástica de barras circulares y el módulo de rigidez de diferentes materiales.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
MSAC

Sistema Modular de Adquisición y Control

Laboratorios

7TV
 Laboratorio de Mecánica, Automoción y Materiales para Educación Técnica y Vocacional
7HE
 Laboratorio de Mecánica, Automoción y Materiales para Educación Superior

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
NEW Photoelasticity course
NEW Photoelasticity course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Photoelasticity and learn about #elasticity, #fracturemechanics and #materialtesting. #DiscoverEdibon #Engineering.
Leer más
NEW Strength of Materials Course
NEW Strength of Materials Course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of 12 days of material resistance and learn about #energy theorems. #DiscoverEdibon #Engineering Contact us for further information!
Leer más

Descripción General

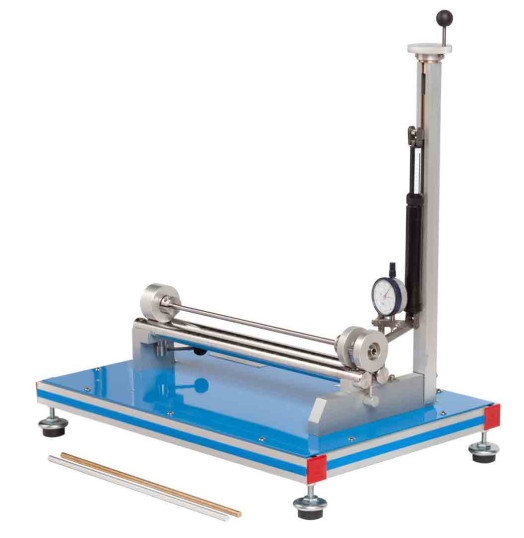

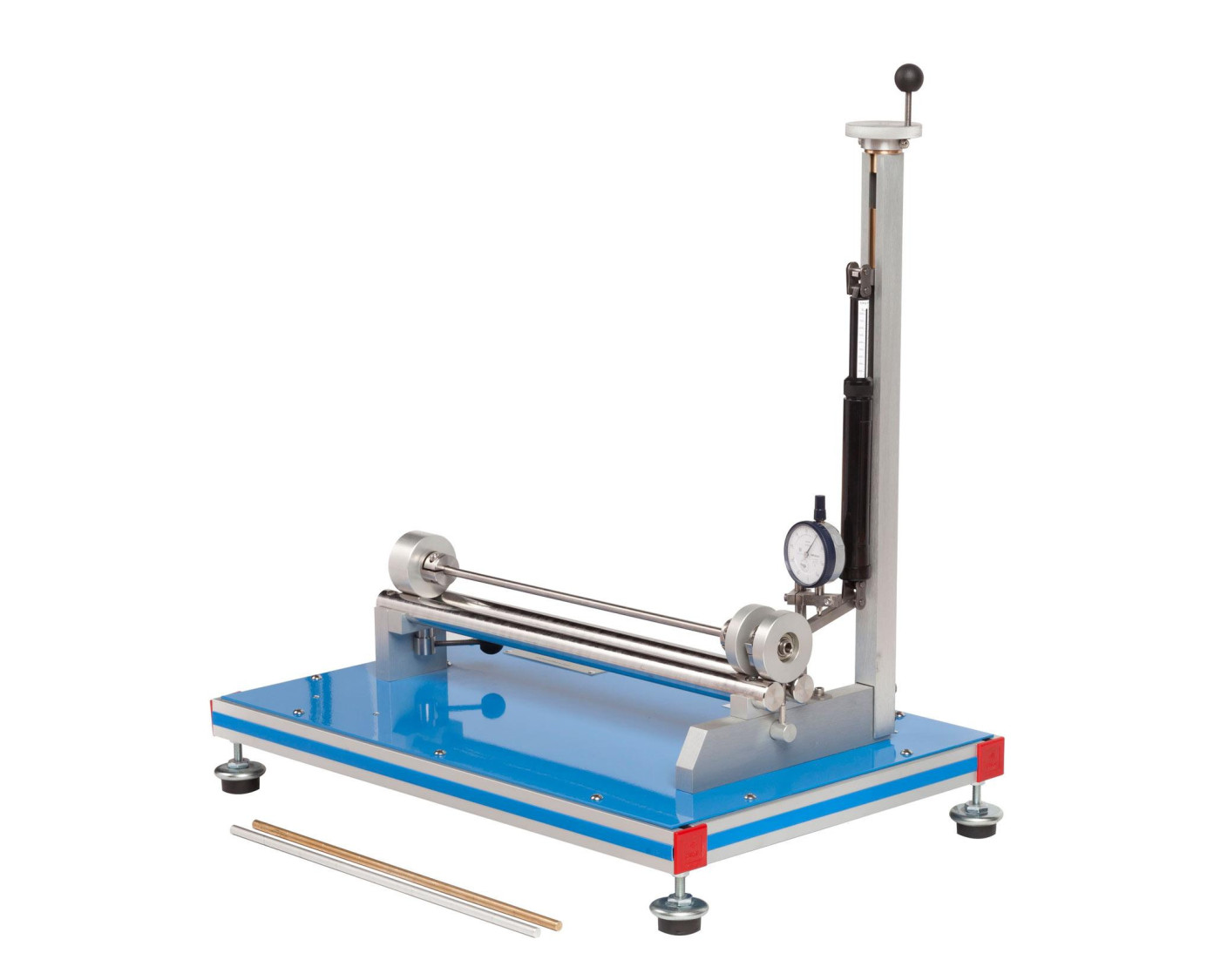

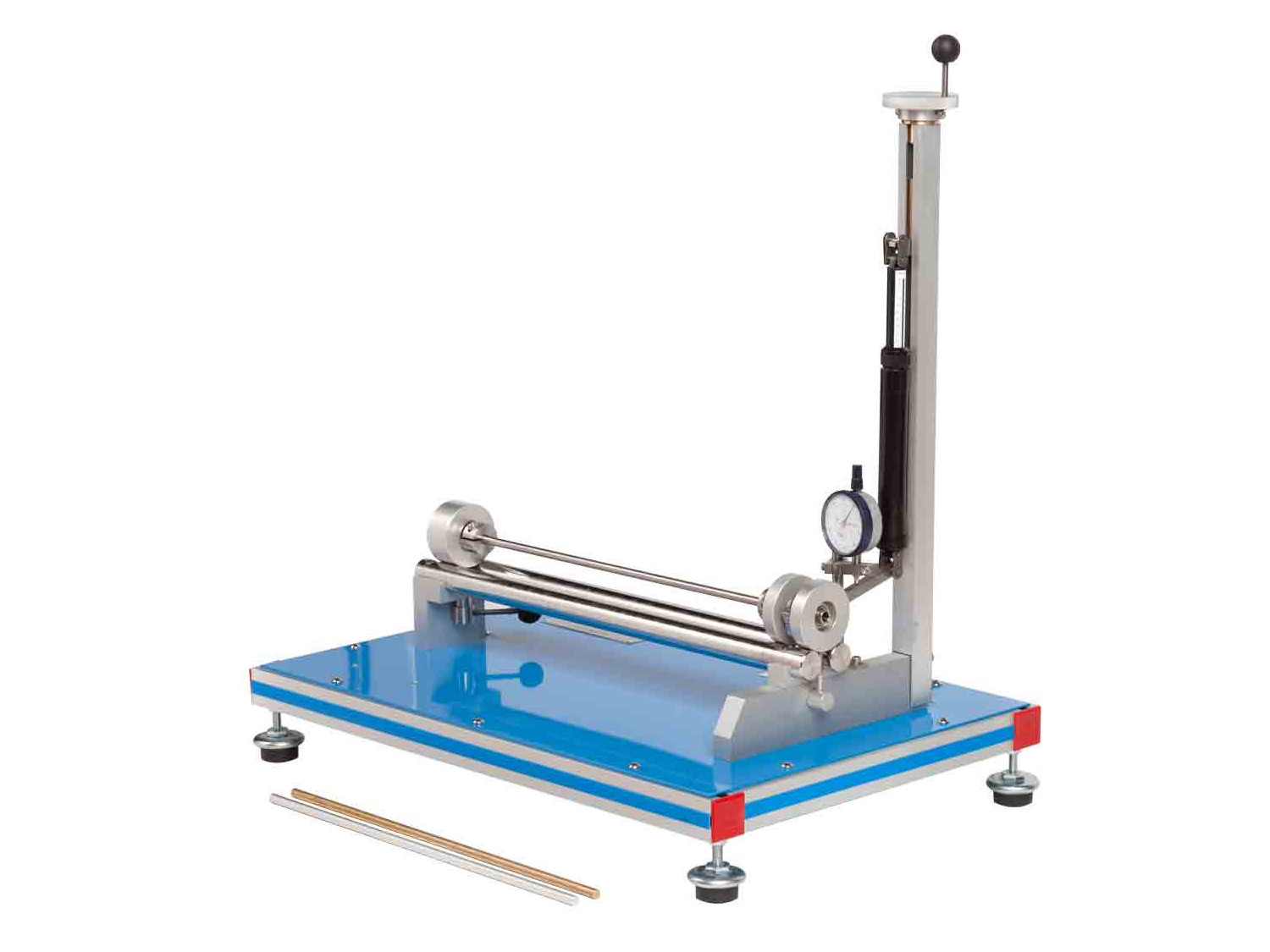

El Equipo de Torsión, "MTB", ha sido diseñado por EDIBON para comprobar los fundamentos de la torsión y realizar ejercicios prácticos de demostración de:

  • La ecuación de torsión elástica de barras circulares.
  • El módulo de rigidez de diferentes materiales.

Para realizar los ensayos se sujeta un barra metálica, mediante mordazas, y se somete a la fuerza de ensayo. La fuerza es aplicada gradualmente en la barra para observar la tensión elástica producida. El momento o par de fuerzas es aplicado por medio de un dinamómetro a través de una palanca. La deformación provocada por los esfuerzos a torsión es obtenida mediante la lectura de un reloj comparador en contacto con el brazo. Por una sencilla relación trigonométrica obtenemos el ángulo de deformación a torsión, lo que confiere unas importantes características didácticas al equipo.

Barras de acero, latón y aluminio son suministradas para la realización de prácticas. Adicionalmente se pueden utilizar barras de otros materiales.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Verificación de la ecuación de torsión elástica de barras circulares.
  2. Determinar experimentalmente la relación entre el momento de torsión y la deformación angular del eje.
  3. Determinar experimentalmente la relación entre la longitud de la barra de ensayo y el ángulo de giro del eje para una misma carga torsional.
  4. Determinar experimentalmente el valor del Módulo de Rigidez para el acero, latón y aluminio.

EQUIPOS SIMILARES DISPONIBLES

TORSION AND BEND UNIT - MTP
  • MTP
Disponible
7.3.2.1.- ENSAYOS MECÁNICOS
MTP
Equipo de Torsión y Flexión
El Equipo de Torsión y Flexión, "MTP", diseñado por EDIBON, es un equipo combinado de demostración de torsión y flexión para realizar prácticas en el laboratorio o como complemento al estudio teórico sobre torsión y flexión. Su tamaño y peso hacen...
Ver Equipo
TORSION TEST UNIT (30NM) - MTT
  • MTT
Disponible
7.3.2.1.- ENSAYOS MECÁNICOS
MTT
Equipo de Prueba de Torsión (30Nm)

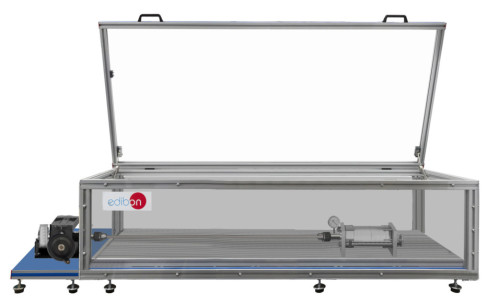

Para realizar los ensayos se sujeta la probeta de estudio y se torsiona por medio de un volante y un engranaje sin fin hasta su rotura. La fuerza es aplicada gradualmente en la probeta para observar la tensión elástica producida. La probeta se...
