EEFC Equipo de Ensayo de Fatiga, Controlado desde Computador (PC)

COMPUTER CONTROLLED FATIGUE TESTING UNIT - EEFC

SISTEMAS INNOVADORES

El Equipo de Ensayo de Fatiga, Controlado desde Computador (PC), "EEFC", diseñado por EDIBON, nos permite el estudio de la resistencia a la fatiga que poseen los materiales. Para ello se pueden realizar ensayos de fatiga por flexión rotativa para diversos materiales y con diversas secciones de entalla.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

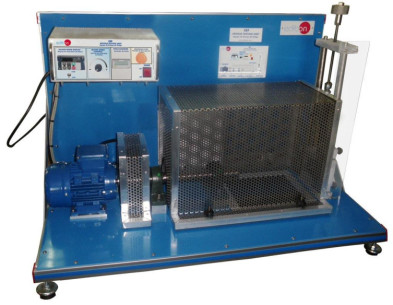

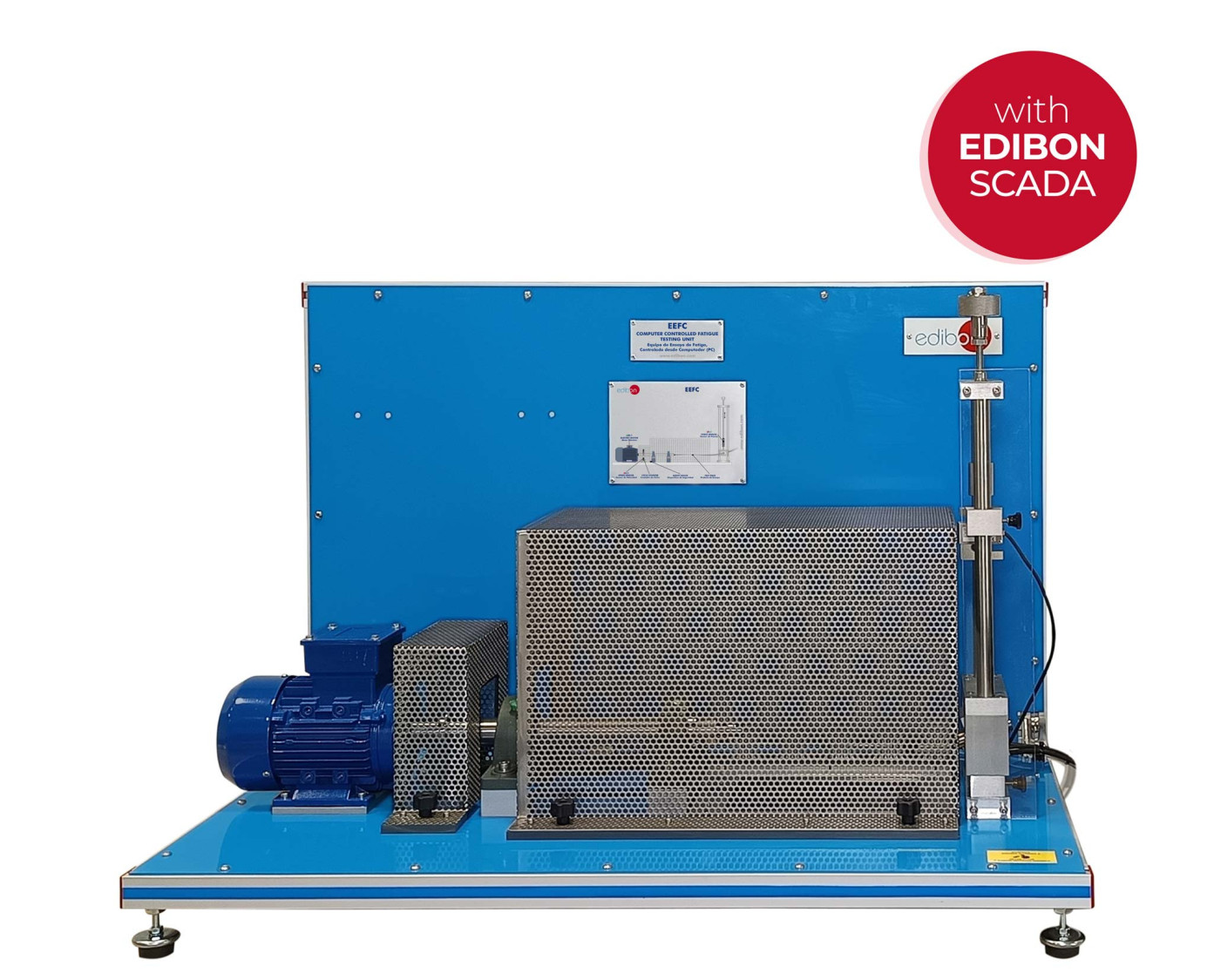

El Equipo de Ensayo de Fatiga, Controlado desde Computador (PC), "EEFC", diseñado por EDIBON, nos permite el estudio de la resistencia a la fatiga que poseen los materiales. Para ello se pueden realizar ensayos de fatiga por flexión rotativa para diversos materiales y con diversas secciones de entalla.

Opcionalmente, con el elemento adicional recomendado Conjunto Probetas Pequeñas, "EEF-SSP", se permite el estudio de la influencia de diferentes radios de redondeo y calidades de superficie en la resistencia a la fatiga.

El Equipo de Ensayo de Fatiga, Controlado desde Computador (PC), "EEFC", es compatible con todos los tamaños disponibles de probetas.

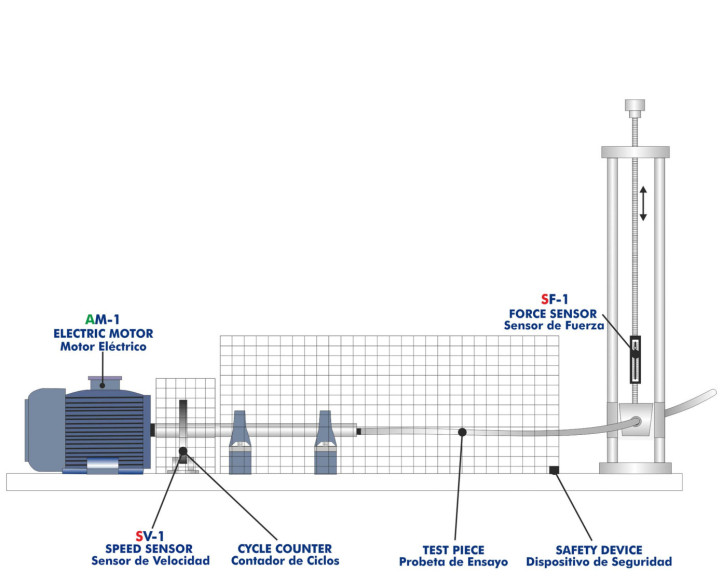

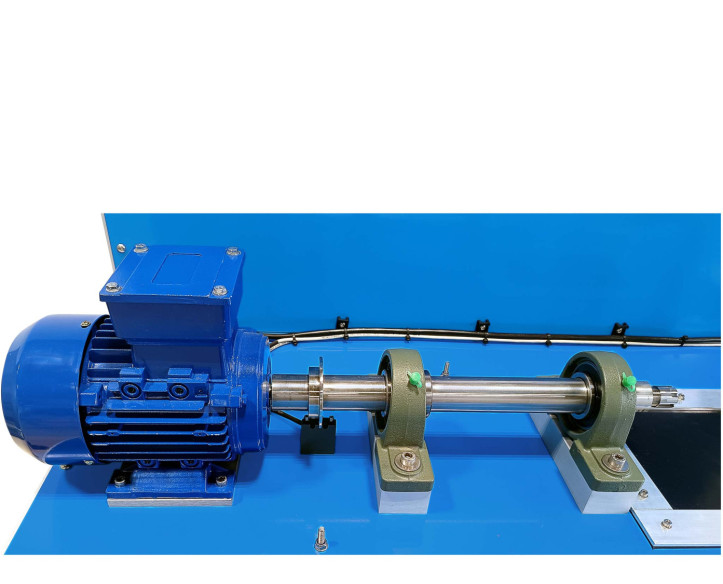

En el panel inferior del equipo va anclado un motor eléctrico a cuyo eje, mediante un acoplamiento, se une un extremo de la probeta de ensayo sobre la que vamos a realizar el ensayo. También este eje lleva acoplado un disco que, mediante un dispositivo, contará el número de giros que efectúa el motor y un sensor de velocidad del motor, la cual se puede controlar y variar a través del computador (PC).

En la parte derecha del panel tenemos el sistema con el cual se va a cargar la probeta de ensayo. Este sistema, con una célula de carga (sensor de fuerza), va unido a un vástago roscado por su extremo superior, mientras que por su parte inferior va unido a un sistema guiado articulado en el cual va sujeto el extremo derecho de la probeta de ensayo. Al girar el vástago roscado en sentido horario, transmitimos una fuerza vertical y hacia arriba a la probeta de ensayo. La fuerza aplicada la podemos medir mediante la célula de carga (sensor de fuerza).

Para asegurarnos la verticalidad de la fuerza, el sistema lleva dos guías para evitar desplazamientos horizontales en la transmisión del esfuerzo. Y para asegurarnos la constante aplicación de la carga, el sistema además de permitir la rotación de la probeta de ensayo sobre su eje axial, también permite la alineación del acoplamiento con la probeta de ensayo debido a la deformación por flexión que ésta sufre.

Tanto la zona donde va la probeta de ensayo como la salida del eje del motor van cubiertas con una jaula de protección, sin la cual no puede funcionar el equipo, ya que éste dispone de un dispositivo de seguridad para evitar accidentes.

Además, incorpora un interruptor de control que detecta cuando rompe la probeta de ensayo y apaga el motor directamente.

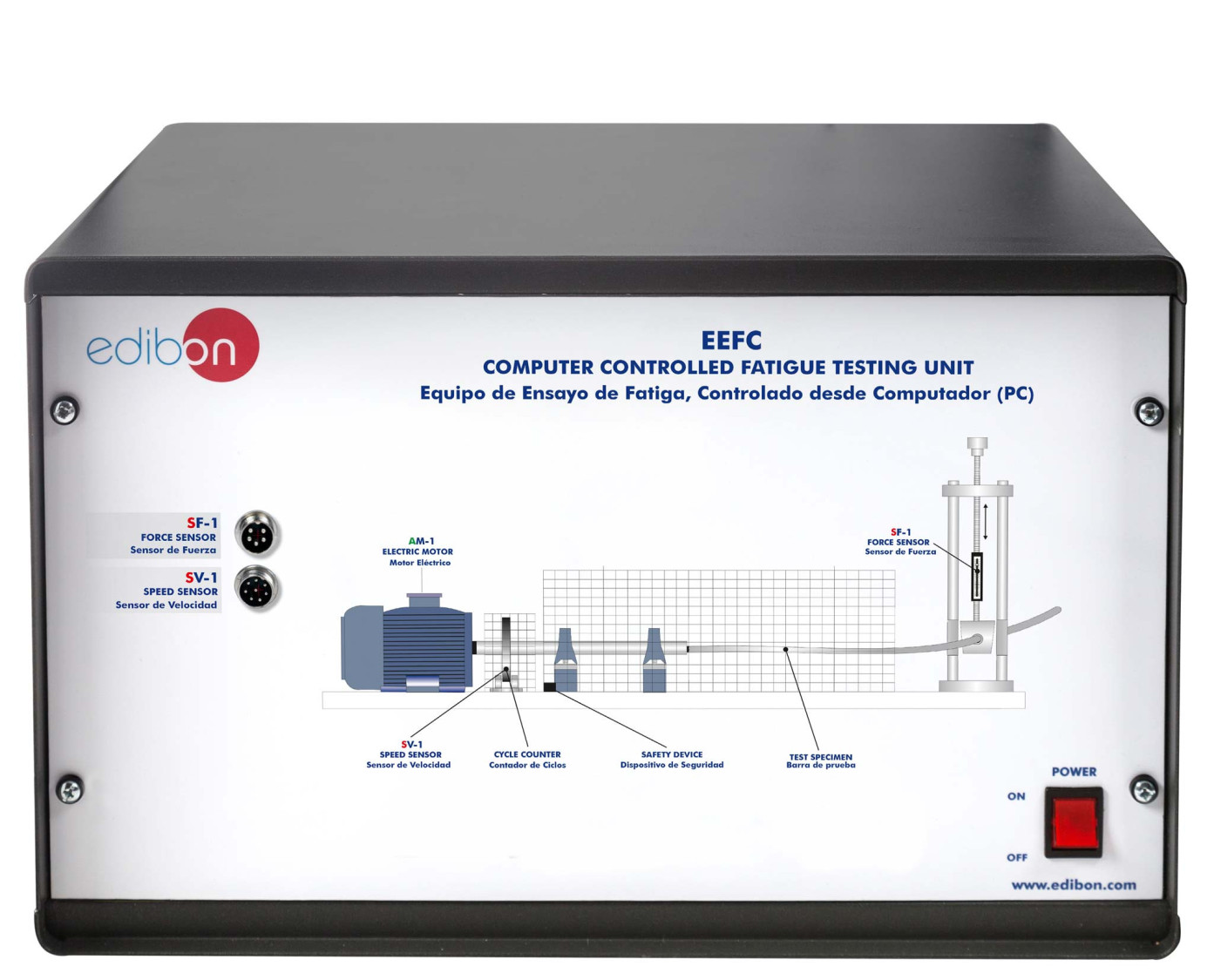

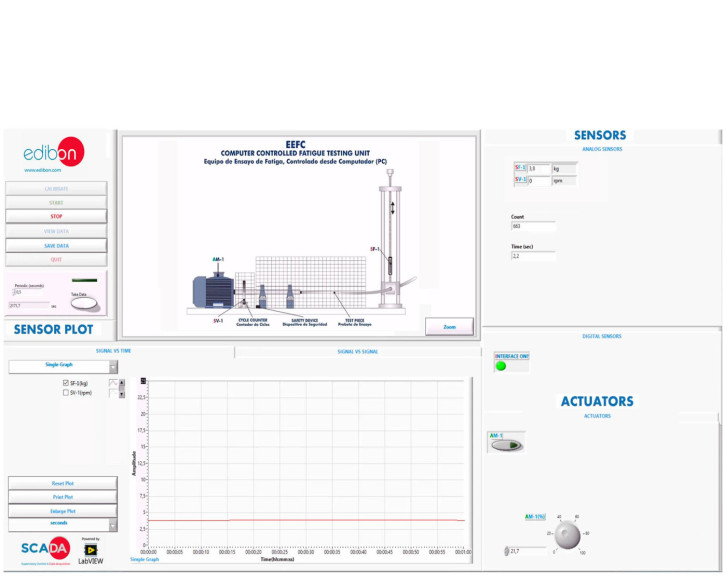

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Determinación de los principios fundamentales de los ensayos de resistencia a la fatiga.
  2. Influencia del material en la resistencia a la fatiga.
  3. Influencia del efecto de entalladura en la resistencia a la fatiga.
  4. Influencia de la longitud de la entalla en la resistencia a la fatiga.
  5. Representación de diagramas S-N de Wöhler de resistencia a la fatiga.
  6. Análisis físico de las regiones que se forman en la ruptura de probetas en el ensayo de fatiga.
  7. Influencia de diferentes radios de redondeo y calidades de superficie en la resistencia a la fatiga (requiere el elemento adicional recomendado "EEF-SSP").
  8. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo EEFC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo EEFC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
