EEICI Equipo de Ensayo de Impacto Charpy e Izod

7.3.2.1.- ENSAYOS MECÁNICOS 14.1.8.- ENSAYOS MECÁNICOS
CHARPY AND IZOD IMPACT TESTING UNIT - EEICI

SISTEMAS INNOVADORES

El Equipo de Ensayo de Impacto Charpy e Izod "EEICI" está diseñado para la realización de ensayos de resilencia o impacto sobre materiales plásticos.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
MSAC

Sistema Modular de Adquisición y Control

Laboratorios

7TV
 Laboratorio de Mecánica, Automoción y Materiales para Educación Técnica y Vocacional
7HE
 Laboratorio de Mecánica, Automoción y Materiales para Educación Superior

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
NEW Photoelasticity course
NEW Photoelasticity course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Photoelasticity and learn about #elasticity, #fracturemechanics and #materialtesting. #DiscoverEdibon #Engineering.
Leer más
NEW Strength of Materials Course
NEW Strength of Materials Course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of 12 days of material resistance and learn about #energy theorems. #DiscoverEdibon #Engineering Contact us for further information!
Leer más

Descripción General

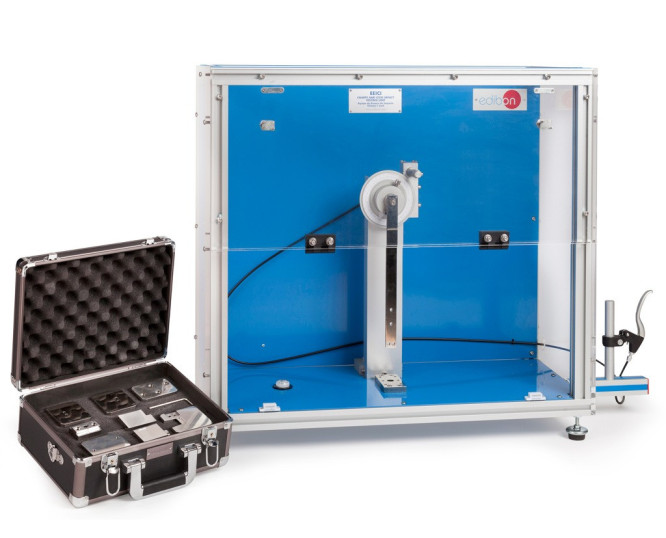

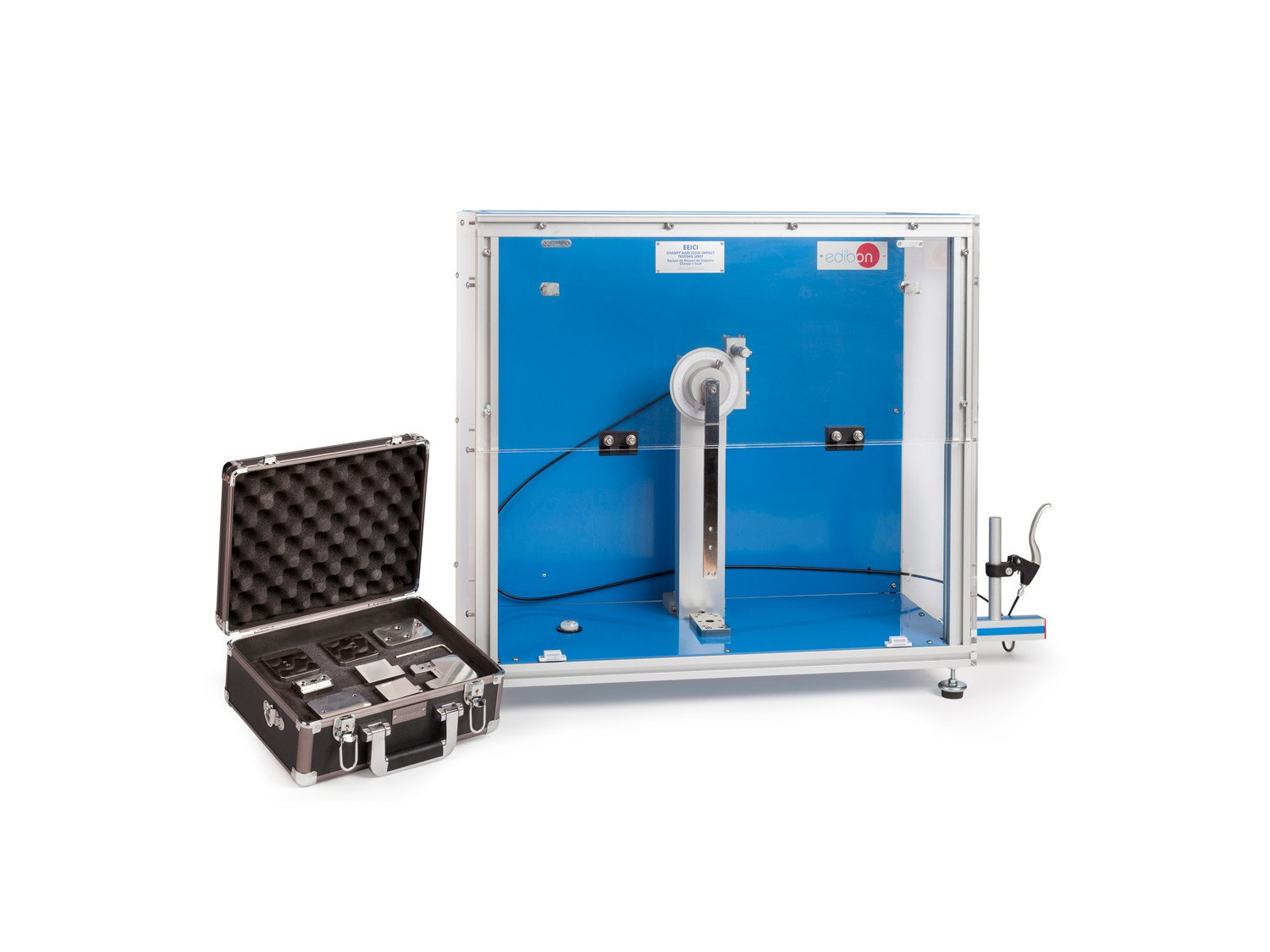

El Equipo de Ensayo de Impacto Charpy e Izod, "EEICI", se compone de un péndulo que está soportado por rodamientos con un brazo de 330 mm de longitud y un sistema de sujeción en la posición de partida del ensayo. En uno de sus extremos se puede atornillar el martillo correspondiente a cada ensayo, ya sea Charpy o Izod.

El martillo Charpy tiene forma de "C" y se utiliza para ensayos de impacto sobre probetas apoyadas en ambos extremos horizontalmente, y el martillo Izod se utiliza para golpear sobre probetas empotradas verticalmente.

El equipo dispone de mordazas para cada martillo, constituidas por dos soportes emplazados en el centro de la base para colocar la probeta, apoyada en sus dos extremos en el caso de la mordaza Charpy y empotrada y vertical en el caso de la mordaza Izod.

A través de un disco graduado, sobre el que se desplaza una aguja, se indicará la energía utilizada para la rotura de la probeta.

Las probetas de ensayo disponen de entalla para facilitar su ruptura y están fabricadas en PVC, teflón y metacrilato según las normas:

  • Método Charpy: norma ISO 179.
  • Método Izod: norma ISO 180.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Determinar experimentalmente la energía necesaria para la ruptura de probetas de distintos materiales según método Charpy.
  2. Determinar experimentalmente la energía necesaria para la ruptura de probetas de distintos materiales según método Izod.
  3. Determinar experimentalmente las pérdidas por rozamiento del péndulo.

EQUIPOS SIMILARES DISPONIBLES

  • EEICI/300
Disponible
7.3.2.1.- ENSAYOS MECÁNICOS
EEICI/300
Equipo de Ensayo de Impacto Charpy e Izod de 300Nm
El Equipo de Ensayo de Impacto Charpy e Izod de 300 Nm, "EEICI/300", diseñado por EDIBON, se compone de un péndulo que está soportado por rodamientos con un brazo de 900 mm de longitud y un sistema de sujeción en la posición de partida del ensayo....
