AV-S Equipo de Sensores en Automoción
SISTEMAS INNOVADORES

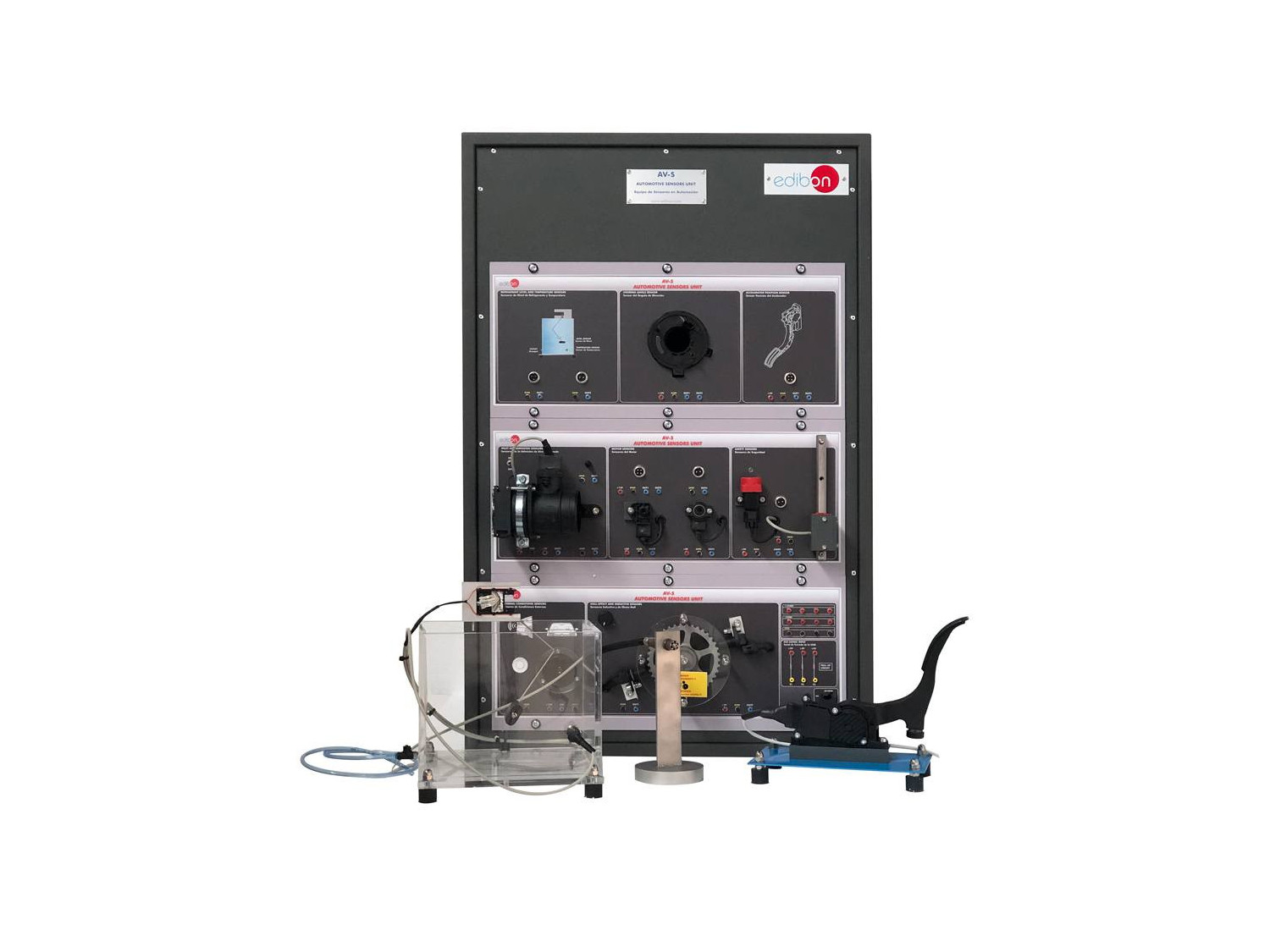

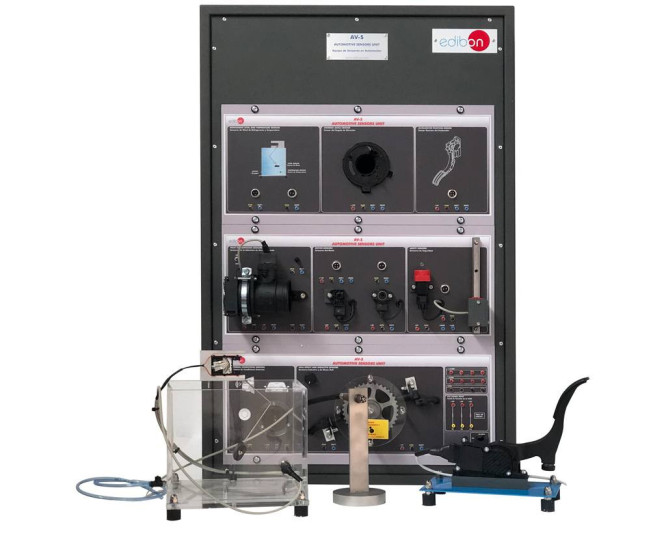

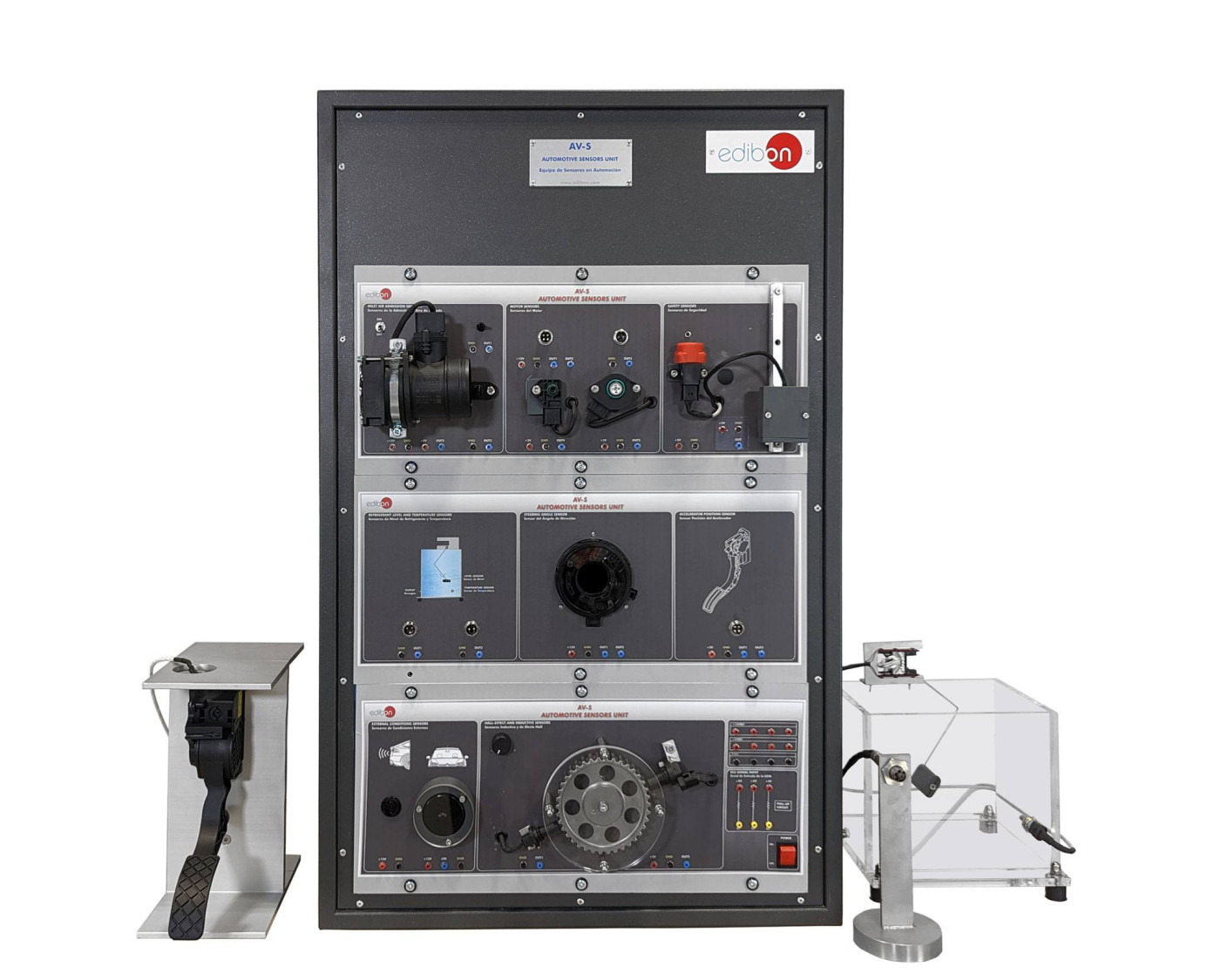

El Equipo de Sensores en Automoción, "AV-S", ha sido diseñado por EDIBON para estudiar los componentes electrónicos y sensores utilizados en los automóviles.
NOTICIAS RELACIONADAS
Descripción General
El Equipo de Sensores en Automoción, "AV-S", proporciona una solución práctica para familiarizar a los estudiantes con los sensores utilizados en los sistemas modernos de la automoción.
El Equipo de Sensores en Automoción, "AV-S", está formado por sensores y componentes reales utilizados en la automoción hoy en día. El equipo "AV-S" se suministra con un conjunto de prácticas a través de las cuales el estudiante entenderá el funcionamiento de los sensores en el campo de la automoción.
Los sensores incluidos en el "AV-S" se centran en las mediciones requeridas por el sistema de gestión del motor, pudiendo encontrar el sensor de flujo de aire, la sonda Lambda, varios sensores de temperatura, sensor de presión de aceite, sensor de posición del pedal del acelerador, etc. Además, incluye otros sensores para el sistema de estabilidad, el sistema de estacionamiento, el sistema de iluminación y el sistema de seguridad.
Todos los circuitos de los sensores incluidos en el equipo están aislados para entender la función de los circuitos por separado. Todos los puntos de conexión de los circuitos de sensores son accesibles a través de conectores de laboratorio estándar de 2 mm.
El "AV-S" puede trabajar de forma independiente, pero algunos sensores también pueden conectarse al Equipo de Dispositivo de Control Electrónico para Automoción, "AV-ECD", para enviar las medidas de los sensores a una unidad de control electrónico.
Los sensores del equipo "AV-S" se comunican a través de señales digitales, señales analógicas, señales PWM y los protocolos de red CAN bus y LIN bus.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Uso del sensor del cigüeñal para medir la fase del mismo.
- Uso del sensor del árbol de levas de efecto Hall para medir las r.p.m. del motor.
- Señal del sensor de posición del pedal del acelerador.
- Función del sensor del nivel de refrigerante.
- Señal del sensor de presión absoluta del colector.
- Función del interruptor de inercia en el sistema de seguridad.
- Comprensión de la lectura de la sonda Lambda.
- Calibración de una señal del sensor de posición del pedal del acelerador.
- Comprensión de la lectura del sensor de detonación.
- Señal del sensor de flujo de aire.
- Calibración de un potenciómetro de la válvula de mariposa de aceleración.
- Diferencias entre el sensor de temperatura del aire de entrada, el sensor de temperatura del refrigerante y el sensor de temperatura exterior.
- Función de la señal del sensor de intensidad de la luz.
- Comprensión de un sensor de proximidad por ultrasonidos.
- Función de la señal del sensor de aceleración transversal en el programa de estabilidad electrónico, ESP.
- Comprensión de la lectura del sensor del ángulo de dirección.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- El usuario puede realizar otros ejercicios diseñados por él mismo.
EQUIPOS COMPLEMENTARIOS
2.5.- ELECTRÓNICA DEL AUTOMÓVIL
AEL-EHVC
La Aplicación de Vehículos Híbridos y Eléctricos, Controlado desde Computador (PC), "AEL-EHVC", es una aplicación diseñada por EDIBON para la formación a nivel teórico práctica de las diferentes topologías de vehículos eléctricos/híbridos más...
2.5.- ELECTRÓNICA DEL AUTOMÓVIL
AV-EC
Equipo de Circuitos Electrónicos Fundamentales en Automoción
El Equipo de Circuitos Electrónicos Fundamentales en Automoción, "AV-EC", proporciona una solución práctica a la introducción a la electrónica en la automoción con un conjunto de circuitos comunes utilizados en los automóviles hoy día.Los...
2.5.- ELECTRÓNICA DEL AUTOMÓVIL

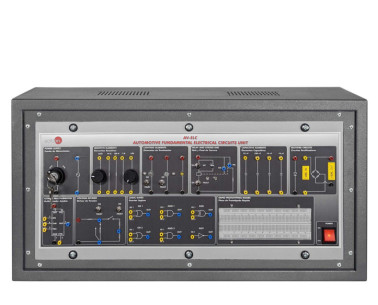

AV-ELC
Equipo de Circuitos Eléctricos Fundamentales en Automoción
El Equipo de Circuitos Eléctricos Fundamentales en Automoción, "AV-ELC", proporciona una solución práctica a la introducción a la electricidad en la automoción con un conjunto de circuitos comunes utilizados en los automóviles hoy día.Los...
2.5.- ELECTRÓNICA DEL AUTOMÓVIL

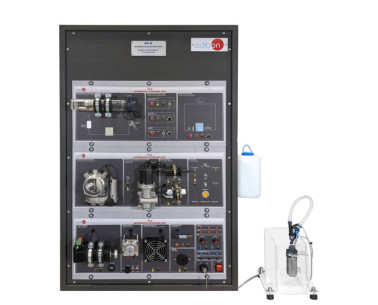

AV-A
Equipo de Actuadores en Automoción
El Equipo de Actuadores en Automoción, "AV-A", proporciona una solución práctica para familiarizarse con los actuadores utilizados en los automóviles hoy día.El Equipo de Actuadores en Automoción, "AV-A", está compuesto por actuadores y...
2.5.- ELECTRÓNICA DEL AUTOMÓVIL

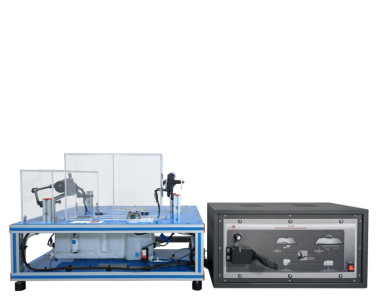

AV-WW
Equipo de Limpiaparabrisas en Automoción
El Equipo de Limpiaparabrisas en Automoción, "AV-WW", proporciona una solución práctica a la introducción de los componentes del sistema de limpiaparabrisas que se utiliza hoy en día en el sector automovilístico.Los componentes incluidos en el...
2.5.- ELECTRÓNICA DEL AUTOMÓVIL

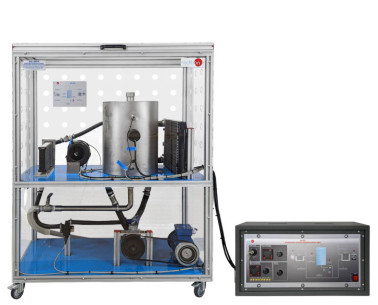

AV-ECC
Equipo de Circuito de Refrigeración de Motor en Automoción
El Equipo de Circuito de Refrigeración de Motor en Automoción, "AV-ECC", proporciona una solución práctica a la introducción de los componentes del sistema de refrigeración del motor que se utiliza hoy en día en el sector automovilístico.Los...
2.5.- ELECTRÓNICA DEL AUTOMÓVIL

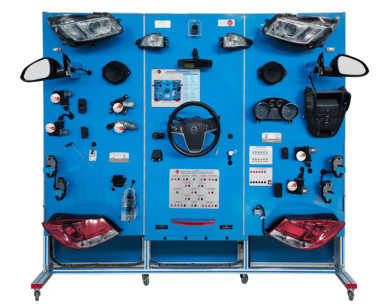

AV-AC
Equipo de Componentes Auxiliares en Automoción
El Equipo de Componentes Auxiliares en Automoción,"AV-AC", es una solución práctica para adquirir un conocimiento avanzado de los sistemas electrónicos y eléctricos utilizados en la automoción hoy en día.Todos los sensores y actuadores incluidos...
2.5.- ELECTRÓNICA DEL AUTOMÓVIL
AV-ECD
Equipo de Dispositivo de Control Electrónico para Automoción
El Equipo de Dispositivo de Control Electrónico para Automoción, "AV-ECD", proporciona una solución práctica a la introducción a las unidades de control electrónico o ECU.El Equipo de Dispositivo de Control Electrónico para Automoción, "AV-ECD",...
2.5.- ELECTRÓNICA DEL AUTOMÓVIL

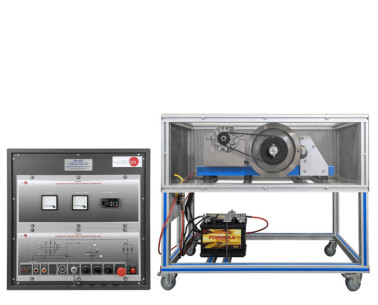

AV-SCS
