AV-ELC Equipo de Circuitos Eléctricos Fundamentales en Automoción

2.5.- ELECTRÓNICA DEL AUTOMÓVIL
AUTOMOTIVE FUNDAMENTAL ELECTRICAL CIRCUITS UNIT - AV-ELC

SISTEMAS INNOVADORES

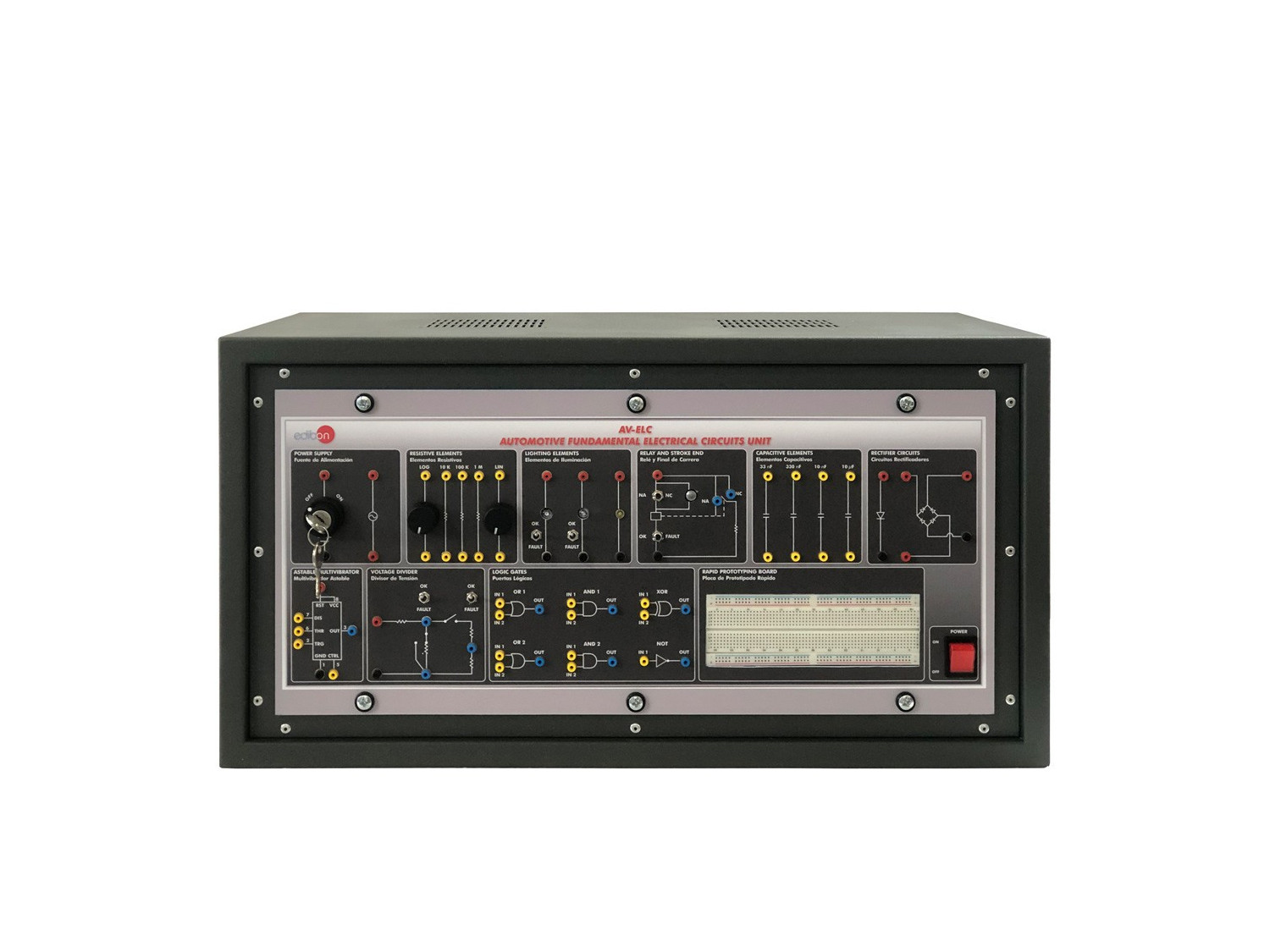

El Equipo de Circuitos Eléctricos Fundamentales en Automoción,"AV-ELC", proporciona una solución práctica a la introducción a la electricidad en la automoción con un conjunto de circuitos comunes utilizados en los automóviles hoy día.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador

NOTICIAS RELACIONADAS

Completion of the Small Laboratory Equipment Repair Course

Completion of the Small Laboratory Equipment Repair Course

On December 1st, the Repair Course for Small Laboratory Equipment, taught by our engineers at the EDIBON facilities, was completed, lasting 4 days. The attendees, (Laboratory technicians and maintenance of the Rey Juan Carlos University of Madrid) had the opportunity to perform multiple...
Leer más

Descripción General

El Equipo de Circuitos Eléctricos Fundamentales en Automoción,"AV-ELC", proporciona una solución práctica a la introducción a la electricidad en la automoción con un conjunto de circuitos comunes utilizados en los automóviles hoy día.

Los circuitos incluidos en el "AV-ELC" se centran en diferentes funciones, por lo que tenemos circuitos de alimentación, circuitos rectificadores, circuitos de resistencias y circuitos de lámparas, circuitos de condensadores y circuitos de puertas lógicas. Todos estos circuitos están diseñados para proporcionar una buena introducción a los sistemas eléctricos de automoción.

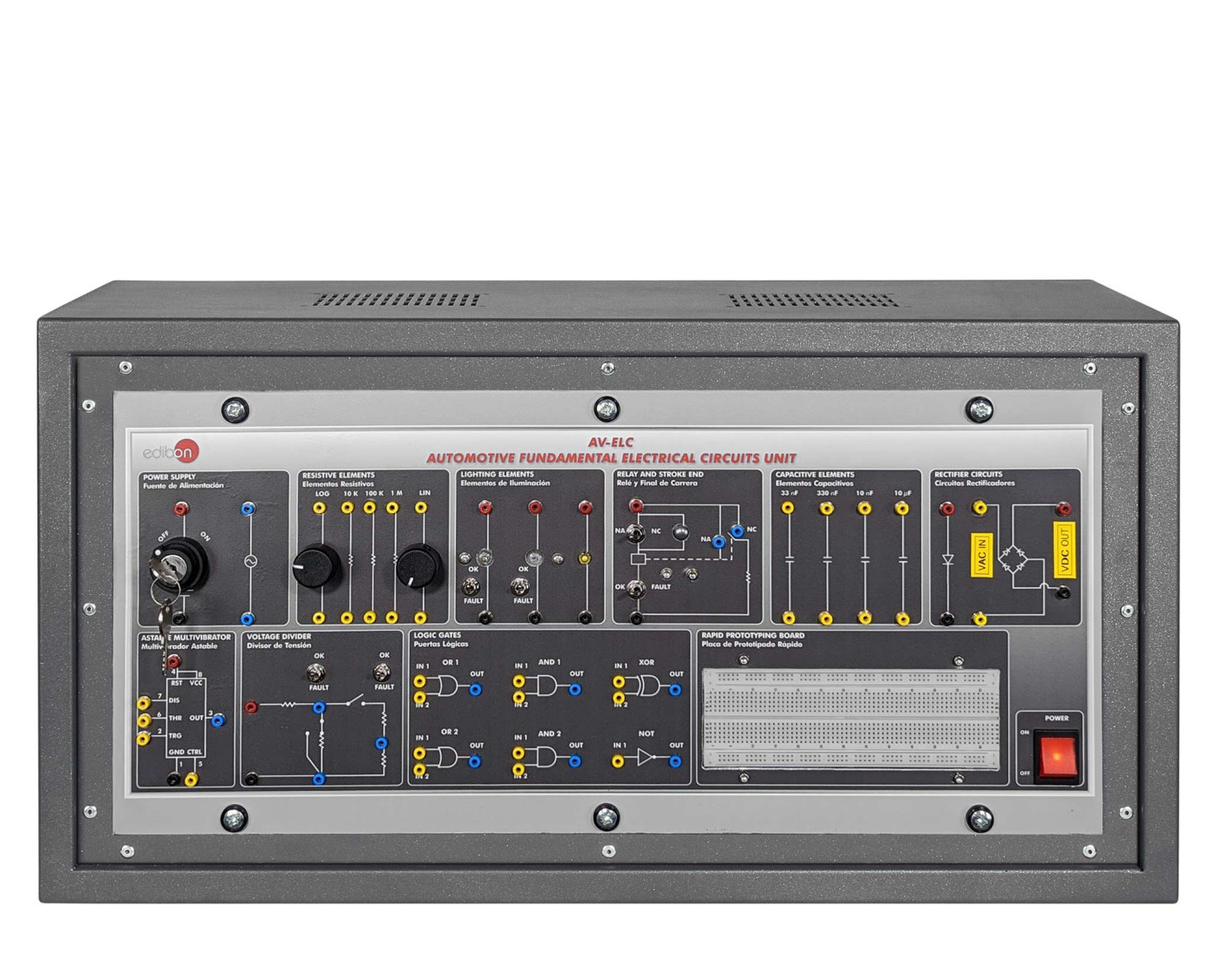

El equipo "AV-ELC" está montado en una placa metálica que puede utilizarse sola o montada sobre los bancos de trabajo de EDIBON.

Todos los circuitos incluidos en el equipo están aislados para entender la función de los circuitos por separado. Cada circuito tiene diferentes puntos de prueba accesibles a través de conectores de laboratorio estándar de 2 mm.

Los circuitos del "AV-ELC" incluyen una serie de fallos que pueden insertarse en diferentes componentes de cada circuito para permitir a los estudiantes detectar y entender fallos comunes de los componentes eléctricos.

El equipo "AV-ELC" se suministra con un conjunto de prácticas a través de las cuales el estudiante entenderá el funcionamiento del circuito eléctrico fundamental utilizado en la automoción.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

Circuitos de alimentación:

  1. Estudio de las formas de onda en CA.
  2. Estudio de los fallos en el circuito de las formas de onda.
  3. Estudio de señales CC.Circuitos de carga.
  4. Medición de resistencias.
  5. Asociación de resistencias.
  6. Estudio de los fallos en el circuito de las resistencias.
  7. Resistencia de una lámpara.
  8. Variación de la intensidad de la luz.
  9. Relación del divisor de tensión.
  10. Circuito rectificador.
  11. Estudio de la función de un diodo.
  12. Rectificador de media onda.
  13. Circuito de rectificador de onda completa.
  14. Estudio de fallos en circuitos rectificadores.
  15. Rectificador de onda completa con filtrado.Circuito de puerta lógica.
  16. Estudio del funcionamiento con puertas lógicas: NOT, YES, AND, NAND, OR, NOR, XOR y XNOR.
  17. Estudio de fallos en puertas lógicas.Circuito de relé.
  18. Estudio de los terminales de los relés.
  19. Alimentación de una bobina de relé de CC.
  20. Control de un relé.
  21. Temporización de las luces intermitentes.
  22. Interruptor fin de carrera para conectar el relé.Circuito de condensador.
  23. Estudio de filtro paso bajo.
  24. Estudio de filtro paso alto.
  25. Respuesta de frecuencia de un filtro paso bajo.
  26. Respuesta de frecuencia de un filtro paso alto.
  27. Estudio de fallos en filtros.
  28. El usuario puede realizar otros ejercicios diseñados por él mismo.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Circuitos de alimentación:
    1. Estudio de las formas de onda en CA.
    2. Estudio de los fallos en el circuito de las formas de onda.
    3. Estudio de señales CC.
  2. Circuitos de carga:
    1. Medición de resistencias.
    2. Asociación de resistencias.
    3. Estudio de los fallos en el circuito de las resistencias.
    4. Resistencia de una lámpara.
    5. Variación de la intensidad de la luz.
    6. Relación del divisor de tensión.
  3. Circuito rectificador:
    1. Estudio de la función de un diodo.
    2. Rectificador de media onda.
    3. Circuito de rectificador de onda completa.
    4. Estudio de fallos en circuitos rectificadores.
  4. Rectificador de onda completa con filtrado.
  5. Circuito de puerta lógica:
    1. Estudio del funcionamiento con puertas lógicas: NOT, YES, AND, NAND, OR, NOR, XOR y XNOR.
    2. Estudio de fallos en puertas lógicas.
  6. Circuito de relé:
    1. Estudio de los terminales de los relés.
    2. Alimentación de una bobina de relé de CC.
    3. Control de un relé.
    4. Temporización de las luces intermitentes.
    5. Interruptor fin de carrera para conectar el relé.
  7. Circuito de condensador:
    1. Estudio de filtro paso bajo.
    2. Estudio de filtro paso alto.
    3. Respuesta de frecuencia de un filtro paso bajo.
    4. Respuesta de frecuencia de un filtro paso alto.
    5. Estudio de fallos en filtros.
  8. El usuario puede realizar otros ejercicios diseñados por él mismo.
