AV-AC Equipo de Componentes Auxiliares en Automoción
SISTEMAS INNOVADORES

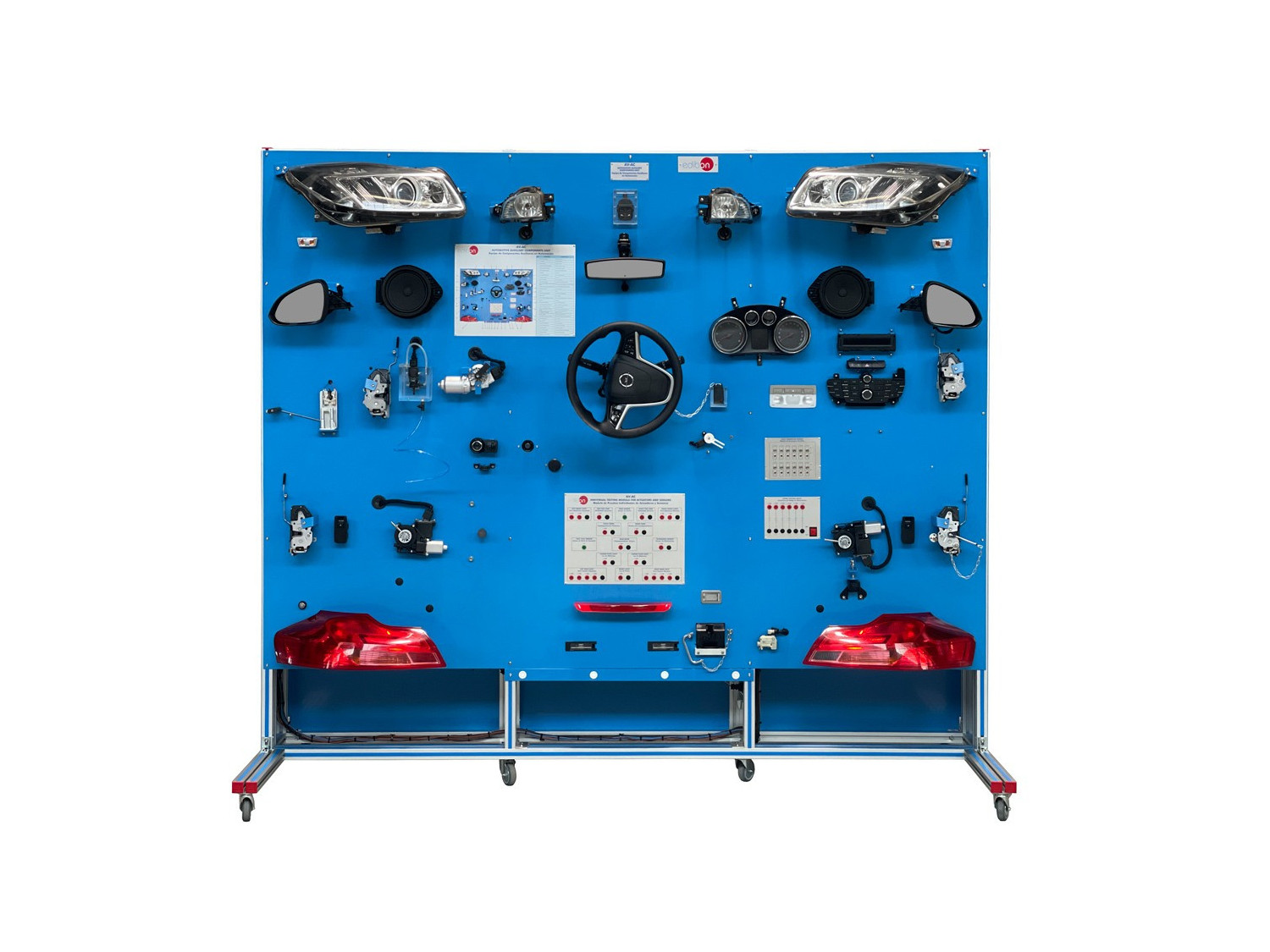

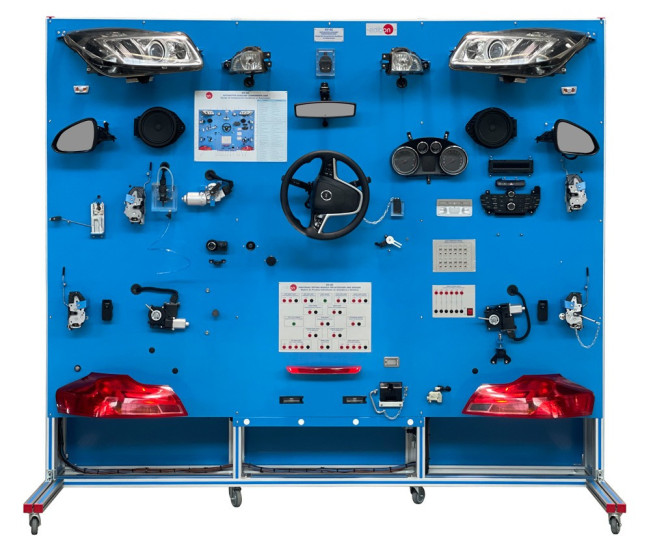

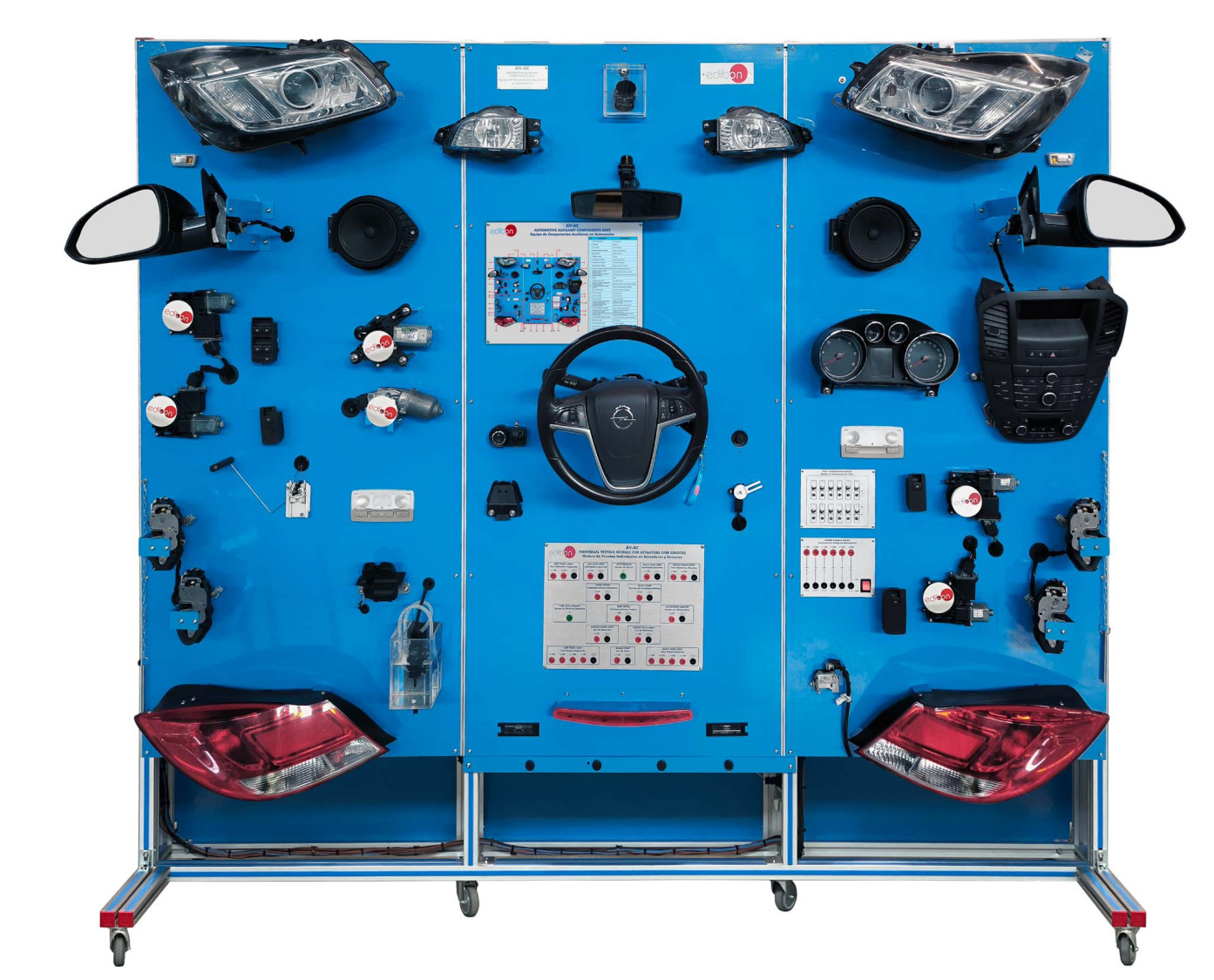

El Equipo de Componentes Auxiliares en Automoción, "AV-AC", ha sido diseñado por EDIBON para ayudar a los estudiantes a entender el funcionamiento de sensores y actuadores reales utilizados en los automóviles y el funcionamiento de una unidad de control electrónico.
NOTICIAS RELACIONADAS
Descripción General
El Equipo de Componentes Auxiliares en Automoción,"AV-AC", es una solución práctica para adquirir un conocimiento avanzado de los sistemas electrónicos y eléctricos utilizados en la automoción hoy en día.
Todos los sensores y actuadores incluidos en el equipo "AV-AC" se montan en placas individuales con su nombre, símbolo estandarizado y el conector de laboratorio de 4 mm para conectar el componente. Todos los sensores y actuadores son componentes reales utilizados en la automoción y pueden estar conectados a la unidad de control electrónico al mismo tiempo, con el propósito de entender el funcionamiento de cada componente al trabajar juntos, como en una situación real.
Los sensores y actuadores se centran en varios sistemas auxiliares de los automóviles: sistema de iluminación del coche, sistema del limpiaparabrisas, sistema de cierre centralizado, panel de instrumentos del coche, sistema de elevalunas eléctrico, sistema de aparcamiento por ultrasonidos, etc. Todos los componentes de estos sistemas son sensores y actuadores reales utilizados en los automóviles. La medición de las señales de los sensores y el control de las señales de los actuadores en el equipo "AV-AC" se realiza a través de señales digitales y analógicas, señal PWM y el protocolo de red CAN bus.
El equipo "AV-AC" también incluye un módulo de generación de fallos, que puede insertar hasta doce fallos en la unidad de control electrónico (fallos en diferentes cables del protocolo de red CAN bus, fallos en la fuente de alimentación de 12 VCC, etc.).
El equipo "AV-AC" se suministra con un conjunto de prácticas a través de las cuales el estudiante entenderá el funcionamiento de los componentes utilizados en los sistemas electrónicos y eléctricos en el sector de la tecnología del automóvil.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Familiarización con la unidad de control electrónico.
- Sensor de luz para el sistema de iluminación.
- Función y activación de los componentes de control del sistema de cierre centralizado.
- Limpiaparabrisas delantero y sensor de lluvia.
- Función del espejo retrovisor lateral ajustable y calefactable.
- Activación de los elevalunas eléctricos.
- Sistema de aparcamiento de ultrasonidos.
- Interruptor de la luz de marcha atrás.
- Interruptor de la luz de freno.
- Funciones de control del volante del coche.
- Función del panel de instrumentos.
- Activación y control del sistema de iluminación.
- Función del espejo retrovisor ajustable con atenuación automática.
- Sistema de audio del coche.
- Inserción de fallos y diagnosis.
- Comprobación individual de actuadores y sensores.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- El usuario puede realizar otros ejercicios diseñados por él mismo.
EQUIPOS COMPLEMENTARIOS
2.5.- ELECTRÓNICA DEL AUTOMÓVIL
AEL-EHVC
La Aplicación de Vehículos Híbridos y Eléctricos, Controlado desde Computador (PC), "AEL-EHVC", es una aplicación diseñada por EDIBON para la formación a nivel teórico práctica de las diferentes topologías de vehículos eléctricos/híbridos más...
2.5.- ELECTRÓNICA DEL AUTOMÓVIL
AV-EC
Equipo de Circuitos Electrónicos Fundamentales en Automoción
El Equipo de Circuitos Electrónicos Fundamentales en Automoción, "AV-EC", proporciona una solución práctica a la introducción a la electrónica en la automoción con un conjunto de circuitos comunes utilizados en los automóviles hoy día.Los...
2.5.- ELECTRÓNICA DEL AUTOMÓVIL
AV-ELC
Equipo de Circuitos Eléctricos Fundamentales en Automoción
El Equipo de Circuitos Eléctricos Fundamentales en Automoción, "AV-ELC", proporciona una solución práctica a la introducción a la electricidad en la automoción con un conjunto de circuitos comunes utilizados en los automóviles hoy día.Los...
2.5.- ELECTRÓNICA DEL AUTOMÓVIL
AV-A
Equipo de Actuadores en Automoción
El Equipo de Actuadores en Automoción, "AV-A", proporciona una solución práctica para familiarizarse con los actuadores utilizados en los automóviles hoy día.El Equipo de Actuadores en Automoción, "AV-A", está compuesto por actuadores y...
2.5.- ELECTRÓNICA DEL AUTOMÓVIL
AV-WW
Equipo de Limpiaparabrisas en Automoción
El Equipo de Limpiaparabrisas en Automoción, "AV-WW", proporciona una solución práctica a la introducción de los componentes del sistema de limpiaparabrisas que se utiliza hoy en día en el sector automovilístico.Los componentes incluidos en el...
2.5.- ELECTRÓNICA DEL AUTOMÓVIL
AV-ECC

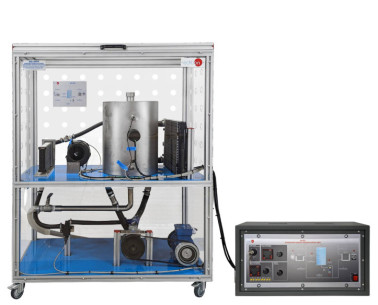

Equipo de Circuito de Refrigeración de Motor en Automoción
El Equipo de Circuito de Refrigeración de Motor en Automoción, "AV-ECC", proporciona una solución práctica a la introducción de los componentes del sistema de refrigeración del motor que se utiliza hoy en día en el sector automovilístico. Los...
2.5.- ELECTRÓNICA DEL AUTOMÓVIL
AV-ECD
Equipo de Dispositivo de Control Electrónico para Automoción
El Equipo de Dispositivo de Control Electrónico para Automoción, "AV-ECD", proporciona una solución práctica a la introducción a las unidades de control electrónico o ECU.El Equipo de Dispositivo de Control Electrónico para Automoción, "AV-ECD",...
2.5.- ELECTRÓNICA DEL AUTOMÓVIL
AV-S

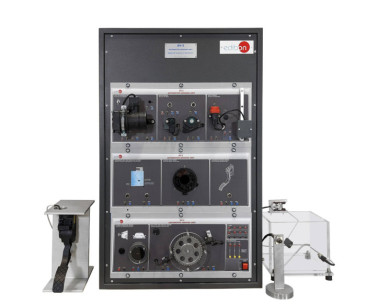

Equipo de Sensores en Automoción
